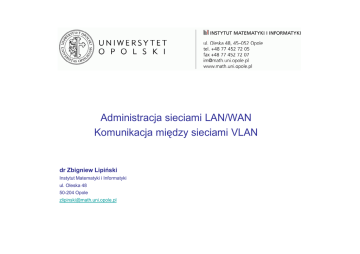

Administracja sieciami LAN/WAN
Komunikacja między sieciami VLAN
dr Zbigniew Lipiński
Instytut Matematyki i Informatyki
ul. Oleska 48
50-204 Opole
[email protected]
Protokół Dynamic Trunking Portocol (DTP)
Dynamic Trunking Portocol (DTP) słuŜy do obsługi konfiguracji portów magistral.
Polecenia DPT.
Switch(config)# interface fastethernet 0/1
Przejście w tryb konfiguracji interfesju.
Switch(config-if)#
switchport mode dynamic desirable
Ustawienie portu w trybie aktywnej konwersji na łącze
magistrali.
Switch(config-if)#
switchport mode dynamic auto
Interfejs może zmienić się na łącze magistrali.
Switch(config-if)# switchport nonegotiate
Zablokowanie portowi możliwości generowania ramek DTP.
Switch(config-if)# switchport mode trunk
Ustawienie portu w stałym trybie magistrali i negocjowanie
konfiguracji łącza w łącze magistrali.
Switch(config-if)#
switchport mode trunk native vlan numer_sieci
Ustawienie sieci vlan numer_sieci jako sieci pierwotnej dla
nieoznaczonego ruchu przechodzących przez port magistrali.
2
Znakowanie 802.1q
Do znakowania ramek słuŜy pole TCI (Tag Control Information) w nagłowku ramki ethernetowej.
Format ramki z polem TCI określa standard IEEE 802.1Q (Virtual Bridged Local Area Networks).
Polecenia konfiguracyjne kapsułkowania pakietów.
Switch(config)# interface fastethernet 0/1
Przejście w tryb konfiguracji interfesju.
Switch(config-if)#
switchport trunk encapsulation dot1q
Określenie typu kapsułkowania (znakowania) 802.1q na łączu
magistrali.
Switch(config-if)#
switchport trunk encapsulation negotiate
Określenie możliwości negocjowania znakowania (ISL,
802.1q) na łączu magistrali.
W tej opcji preferowaną metodą znakowania jest metoda ISL.
3
Vlan Trunking Protocol (VTP)
Tryby działania VTP:
•
tryb serwera, domyślny trybem. Serwery VTP mogą tworzyć, modyfikować i usuwać sieci VLAN i
ich parametry konfiguracyjne dla całej domeny. Serwery VTP zapisują informacje o konfiguracji sieci
VLAN w pamięci NVRAM przełącznika. Serwery wysyłają komunikaty protokołu VTP na wszystkich
portach magistrali.
•
tryb klienta. Klienci VTP nie mogą tworzyć, modyfikować ani usuwać informacji o sieciach VLAN.
Jedynym zadaniem klientów VTP jest przetwarzanie zmian dotyczących sieci VLAN i wysyłanie
komunikatów VTP na wszystkich portach magistrali.
•
tryb przeźroczysty/transparentny. Przełączniki w trybie przeźroczystym przekazują ogłoszenia
tego protokołu, ale ignorują informacje zawarte w komunikatach.
4
Vlan Trunking Protocol (VTP)
Polecenia VTP.
Switch(config)# vtp mode client
Zmiana trybu działania przełącznika na tryb klienta VTP.
Switch(config)# vtp mode server
Zmiana trybu działania przełącznika na tryb serwera VTP.
Switch(config)#
vtp mode transparent
Zmiana trybu działania przełącznika na tryb przeźroczysty.
Switch(config)# no vtp mode
Powrót przełącznika do domyślnego trybu serwera VTP.
Switch(config)# v
tp domain nazwa_domeny
Konfiguracja nazwy domeny VTP (maks. 32 znaki).
Switch(config)# vtp password hasło
Ustawienie hasła VTP (naks. 32 znaki).
Switch(config)# vtp v2-mode
Ustawienie domeny VTP w tryb obsługi VTP wersja 2.
Switch(config)# vtp pruning
Włączenie przycinania VTP.
5
Vlan Trunking Protocol (VTP)
Weryfikacja VTP
Switch# show vtp status
Wyświetlenie konfiguracji VTP.
Switch# show vtp counters
Wyświetlenie liczników VTP przełącznika.
6
Router na patyku
Konfiguracja routera na patyku.
Router(config)#
interface fastethernet 0/0
Przejście w tryb konfiguracji interfesju.
Router(config-if)# duplex full
Router(config-if)# no shutdown
Router(config)#
interface fastethernet 0/0.1
Ustawienie interfesju w trybie pełnego duplexu.
Włączenie interfejsu.
Utworzenie podinterfesju 0/0.1.
Przejście w tryb konfiguracji podinterfejsu.
Router(config-subif)#
description vlan1 VLAN 1
Określenie opisu dla podinterfesju.
Router(config-subif)#
encapsulation dot1q 1 native
Przydzielenie VLAN 1 do podinterfesju.
Określenie kapsułkowania (znakowania) ramek 802.1q.
Router(config-subif)#
ip address 192.168.1.1 255.255.255.0
Przypisanie adresu IP i maski do podinterfejsu.
Router(config- subif)#
interface fastethernet 0/0.10
Utworzenie podinterfesju 0/0.10.
Przejście w tryb konfiguracji podinterfejsu.
Router(config-subif)#
description vlan10 VLAN 10
Określenie opisu dla podinterfesju.
Router(config-subif)#
encapsulation dot1q 10 native
Przydzielenie VLAN 10 do podinterfesju.
Znakowanie ramek 802.1q.
Router(config-subif)#
ip address 192.168.1.1 255.255.255.0
Przypisanie adresu IP i maski do podinterfejsu.
Router(config-subif)# exit
Router(config)#
Przejście w tryb konfiguracji ogólnej.
7
Ćwiczenie. Magistrale VLAN. Komunikacja między sieciami VLAN.
8
Ćwiczenie. Magistrale VLAN. Komunikacja między sieciami VLAN.
Konfiguracja routera RU105D.
Nadanie nazwy routerowi.
Router> enable
Przejście w tryb wykonawczy
uprzywilejowany.
Router# config
Przejście w tryb konfiguracji ogólnej.
Router(config)# hostname RU105D
Nadanie routerowi nazwy.
RU105D(config)# no ip domain-lookup
Wyłączenie DNS.
Konfiguracja interfejsu routera RU105D.
RU105D(config)#
interface fastetherenet 0/0
Przejście w tryb konfiguracji interfejsu.
RU105D(config-if)# duplex full
Ustawienie interfesju w trybie pełnego duplexu.
RU105D(config-if)# no shutdown
Włączenie interfejsu.
9
Ćwiczenie. Magistrale VLAN. Komunikacja między sieciami VLAN.
Konfiguracja podinterfejsów routera RU105D.
RU105D(config-subif)#
interface fastetherenet 0/0.1
Przejście w tryb konfiguracji podinterfejsu.
RU105D(config-subif)# description vlan1
Określenie opisu dla podinterfesju.
RU105D(config-subif)#
encapsulation dot1q 1 native
Przydzielenie VLAN 1 do podinterfesju.
Określenie kapsułkowania (znakowania) ramek 802.1q.
RU105D(config-subif)#
ip address 192.168.1.1 255.255.255.0
Przypisanie adresu IP i maski do podinterfejsu.
Konfiguracja podinterfejsu f0/0.10
RU105D(config-subif)#
interface fastetherenet 0/0.10
Przejście w tryb konfiguracji podinterfejsu.
RU105D(config-subif)#
description vlan10 VLAN 10
Określenie opisu dla podinterfesju.
RU105D(config-subif)#
encapsulation dot1q 10
Przydzielenie VLAN 10 do podinterfesju.
Określenie typu kapsułkowania (znakowania) 802.1q.
RU105D(config-subif)#
ip address 192.168.10.1 255.255.255.0
Przypisanie adresu IP i maski do podinterfejsu.
10
Ćwiczenie. Magistrale VLAN. Komunikacja między sieciami VLAN.
Konfiguracja podinterfejsu f0/0.20
RU105D(config-subif)#
interface fastetherenet 0/0.20
Przejście w tryb konfiguracji podinterfejsu.
RU105D(config-subif)#
description vlan20 VLAN 20
Określenie opisu dla podinterfesju.
RU105D(config-subif)#
encapsulation dot1q 20
Przydzielenie VLAN 20 do podinterfesju.
Określenie typu kapsułkowania (znakowania) 802.1q.
RU105D(config-subif)#
ip address 192.168.20.1 255.255.255.0
Przypisanie adresu IP i maski do podinterfejsu.
Konfiguracja podinterfejsu f0/0.30
RU105D(config-subif)#
interface fastetherenet 0/0.30
Przejście w tryb konfiguracji podinterfejsu.
RU105D(config-subif)# description vlan30 VLAN 30 Określenie opisu dla podinterfesju.
RU105D(config-subif)# encapsulation dot1q 30
Przydzielenie VLAN 30 do podinterfesju.
Określenie typu kapsułkowania (znakowania) 802.1q.
RU105D(config-subif)#
ip address 192.168.30.1 255.255.255.0
Przypisanie adresu IP i maski do podinterfejsu.
RU105D(config-subif)# exit
Przejście w tryb konfiguracji ogólnej.
11
Ćwiczenie. Magistrale VLAN. Komunikacja między sieciami VLAN.
Konfiguracja routingu EIGRP.
RU105D(config)# router eigrp
Uruchomienie procesu routingu EIGRP.
Przejście w tryb konfiguracji routera.
RU105D(config-router)#
network 192.168.1.0
Rozgłaszanie EIGRP sieci 192.168.1.0.
RU105D(config-router)#
network 192.168.10.0
Rozgłaszanie EIGRP sieci 192.168.10.0.
RU105D(config-router)#
network 192.168.20.0
Rozgłaszanie EIGRP sieci 192.168.20.0.
RU105D(config-router)#
network 192.168.30.0
Rozgłaszanie EIGRP sieci 192.168.30.0.
RU105D(config-router)#
no auto-summary
Wyłączenie automatycznego podsumowania (dla adresów
klasowych).
RU105D(config-router)# exit
Przejście w tryb konfiguracji ogólnej.
RU105D(config)# exit
Przejście w tryb wykonawczy uprzywilejowany.
Polecenie opcjonalne. Zapisanie konfiguracji.
RU105D#
copy running-config startup-config
Zapisanie konfiguracji do NVRAM.
12
Ćwiczenie. Magistrale VLAN. Komunikacja między sieciami VLAN.
Konfiguracja przełącznika SW105
Switch>enable
Przejście w tryb wykonawczy uprzywilejowany.
Switch# config
Przejście w tryb konfiguracji ogólnej.
Switch(config)# hostname SW105
Nadanie przełącznikowi nazwy.
SW105(config)# no ip domain-lookup
Wyłączenie DNS.
Utworzenie VLAN 10.
SW105(config)# vlan 10
Utworzenie VLAN 10.
Przejście w tryb konfiguracji vlan.
SW105(config-vlan)# name vlan10
Nadanie nazwy VLAN 10.
SW105(config-vlan)# exit
Przejście w tryb konfiguracji ogólnej.
13
Ćwiczenie. Magistrale VLAN. Komunikacja między sieciami VLAN.
Utworzenie VLAN 20, 30.
SW105(config)# vlan 20
Utworzenie VLAN 20.
Przejście w tryb konfiguracji vlan.
SW105(config-vlan)# name vlan20
Nadanie nazwy VLAN 20.
SW105(config-vlan)# exit
Przejście w tryb konfiguracji ogólnej.
SW105(config)# vlan 30
Utworzenie VLAN 30.
Przejście w tryb konfiguracji vlan.
SW105(config-vlan)# name vlan30
Nadanie nazwy VLAN 30.
SW105(config-vlan)# exit
Przejście w tryb konfiguracji ogólnej.
14
Ćwiczenie. Magistrale VLAN. Komunikacja między sieciami VLAN.
Przypisanie portów do sieci VLAN.
SW105(config)#
interface range fastethernet 0/2 – 4
Umożliwienie przypisania portów 2-4 do sieci VLAN 10.
SW105(config-if)#
switchport mode access
Ustawienie portu w trybie dostępu.
SW105(config-if-range)#
switchport access vlan 10
Przypisanie portów do sieci VLAN 10.
W poleceniu nie można używać nazwy sieci vlan (vlan10).
SW105(config)#
interface range fastethernet 0/5 – 8
Umożliwienie przypisania portów 5-8 do sieci VLAN 20.
SW105(config-if)#
switchport mode access
Ustawienie portu w trybie dostępu.
SW105(config-if-range)#
switchport access vlan 20
Przypisanie portów do sieci VLAN 20.
15
Ćwiczenie. Magistrale VLAN. Komunikacja między sieciami VLAN.
Przypisanie portów do sieci VLAN.
SW105(config)#
interface range fastethernet 0/9 – 12
Umożliwienie przypisania portów 9-12 do sieci VLAN 30.
SW105(config-if)#
switchport mode access
Ustawienie portu w trybie dostępu.
SW105(config-if-range)#
switchport access vlan 30
Przypisanie portów do sieci VLAN 30.
SW105(config-if-range)# exit
Przejście w tryb konfiguracji ogólnej.
16
Ćwiczenie. Magistrale VLAN. Komunikacja między sieciami VLAN.
Konfigurowanie portu magistrali na f0/1.
SW105(config)#
interface range fastethernet 0/1
Przejście w tryb konfiguracji interfejsu.
SW105(config-if)#
desription link do RU105D
Określenie opisu dla interfesju.
SW105(config-if)#
switchport mode trunk
Ustawienie portu w stałym trybie magistrali i
negocjowanie konfiguracji łącza w łącze magistrali.
SW105(config-if)# exit
Przejście w tryb konfiguracji ogólnej.
17
Ćwiczenie. Magistrale VLAN. Komunikacja między sieciami VLAN.
Konfiguracja wirtualnego interfejsu dla VLAN 1.
SW105(config)# interface vlan 1
Utworzenie wirtualnego interfejsu dla VLAN 1.
Wejście w tryb konfiguracji interfesju.
SW105(config-if)#
ip address 192.168.1.2 255.255.255.0
Przypisanie adresu IP i maski do interfejsu.
SW105(config-if)# no shutdown
Włączenie interfejsu.
SW105(config-if)# exit
Przejście w tryb konfiguracji ogólnej.
SW105(config)#
ip default-gateway 192.168.1.1
Przypisanie adresu IP gatewaya do interfejsu.
SW105(config)# exit
Przejście w tryb wykonawczy uprzywilejowany.
Polecenie opcjonalne. Zapisanie konfiguracji.
SW105(config)#
copy running-config startup-config
Zapisanie konfiguracji do NVRAM.
18
