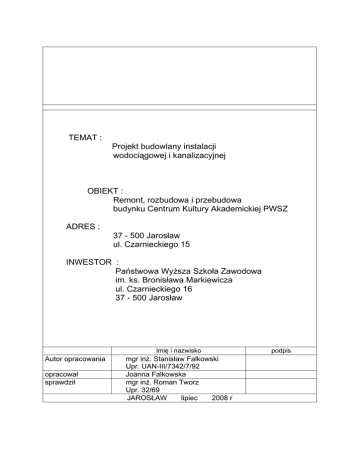

TEMAT :
Projekt budowlany instalacji
wodociągowej i kanalizacyjnej
OBIEKT :
Remont, rozbudowa i przebudowa
budynku Centrum Kultury Akademickiej PWSZ
ADRES :
37 - 500 Jarosław
ul. Czarnieckiego 15
INWESTOR :
Państwowa Wyższa Szkoła Zawodowa
im. ks. Bronisława Markiewicza
ul. Czarnieckiego 16
37 - 500 Jarosław
Imię i nazwisko
Autor opracowania
opracował
sprawdził
mgr inż. Stanisław Falkowski
Upr. UAN-III/7342/7/92
Joanna Falkowska
mgr inż. Roman Tworz
Upr. 32/69
JAROSŁAW
lipiec
2008 r
podpis
ZAWARTOŚĆ
OPRACOWANIA
I Opis techniczny
1.
2.
3.
4.
5.
6.
7.
Temat i zakres opracowania.
Inwestor.
Podstawa opracowania.
Stan istniejący.
Rozwiązania techniczne instalacji wodociągowej.
Rozwiązania techniczne instalacji kanalizacyjnej.
Uwagi końcowe.
II Część rysunkowa
1. Rzut przyziemia inst. wod-kan
2. Rzut parteru inst. wod-kan
3. Rzut poziomu +4,80 inst. wod-kan
4. Rozwinięcie instalacji kanalizacyjnej
5. Aksonometria instalacji wodociągowej
6. Węzeł wodomierzowy
skala 1:50
skala 1:50
skala 1:50
skala 1:100/100
skala 1:50
rys. nr 1
rys. nr 2
rys. nr 3
rys. nr 5
rys. nr 6
rys. nr 7
OPIS TECHNICZNY
1. Temat i zakres opracowania:
Projekt budowlany instalacji wodociągowej i kanalizacyjnej dla remontu, rozbudowy i przebudowy Centrum Kultury Akademickiej PWSZ w Jarosławiu
2. Inwestor:
Państwowa Wyższa Szkoła Zawodowa
37 - 500 Jarosław
ul. Czarnieckiego 16
3. Podstawa opracowania:
• zlecenie Inwestora
• projekt architektoniczno - budowlany
4. Stan istniejący:
Projektowany budynek dydaktyczny PWSZ realizowany będzie na terenie
Miasteczka Akademickiego PWSZ przy ul. Czarnieckiego, na bazie rozpoczętej inwestycji pn. „Budynek Centrum Kultury Akademickiej”.
Do budynku wykonane jest przyłącze wodociągowe i kanalizacyjne sanitarne i deszczowe.
5. Rozwiązania techniczne instalacji wodociągowej:
Instalacja wody zimnej
Doprowadzenie wody do budynku przewidziano z istniejącego przyłącza wodociągowego φ50 PE, do pomiaru zużycia wody zaprojektowano wodomierz
skrzydełkowy typu WS 3,5 o średnicy φ25. Przed i za wodomierzem zaprojektowano zawory odcinające, zawór od stronny instalacji z kurkiem spustowym oraz zawór antyskażeniowy EA 2232 firmy Danfoss. Dla zestawu wodomierzowego zaprojektowano obejście pożarowe. Instalacja służy do doprowadzenia wody do baterii czerpalnych stojących przy przyborach sanitarnych w sanitariatach. Instalacja wodociągowa wyposażona będzie w hydranty
pożarowe φ25 zlokalizowane na każdej kondygnacji na klatce schodowej przy
wejściach. Instalację p.pożarową wykonać z rur stalowych ocynkowanych
o połączeniach gwintowanych od zestawu wodomierzowego do miejsca lokalizacji hydrantów pożarowych wewnętrznych. Pozostałe przewody zaprojektowano z rur miedzianych o połączeniach lutowanych kapilarnych. Przewody
prowadzić w bruzdach ściennych. Wszystkie przewody izolować termicznie
otulinami THERMAFLEX gr. 9mm typu Thermacompakt S dla przewodów
w bruzdach ściennych.
Instalacja wody ciepłej
Ciepła woda przygotowywana będzie przez pojemnościowy podgrzewacz
ciepłej wody. Przewody instalacji wykonać z rur miedzianych o połączeniach
lutowanych. Przewody w budynku izolować termicznie otuliną Thermaflex
grubości 9mm typu Thermacompakt S dla przewodów w bruzdach ściennych. Instalację wodociągową poddać próbie szczelności, ciśnienie próbne
przy badaniu na szczelność wynosi 1,5 razy w stosunku do ciśnienia roboczego, nie mniej jednak niż 0,9MPa.
6. Rozwiązania techniczne instalacja kanalizacyjna:
Ścieki z przyborów sanitarnych odprowadzane będą poprzez istniejący przykanalik do kanalizacji sanitarnej.
Instalację kanalizacyjną projektuje się z rur PVC niskoszumowych prowadzonych po wierzchu ścian lub w bruzdach ściennych. Piony kanalizacyjne
należy zaopatrzyć w rewizje w dolnej części, oraz rurę wywiewną wyprowadzoną ponad dach. Część pionów zakończona jest zaworami napowietrzającymi. Przejścia przez stropy należy prowadzić w tulejach ochronnych o odpowiednio zwiększonych średnicach, a przestrzeń między tuleją a rurą wypełnić kitem trwale plastycznym, tuleja powinna wystawać 3cm z obu stron
przegrody.
W budynku z uwagi na zagłębienie posadzki w piwnicy poniżej poziomu dna
studzienki kanalizacyjnej zewnętrznej zaprojektowano przepompownię ścieków S 100/2,50-2 S122/63-T/3-1,7/P zlokalizowaną w pomieszczeniu wentylatorni. Z przepompowni ścieki przewodem tłocznym φ50 PE odprowadzane
są do istniejącej studzienki kanalizacyjnej. Dla przepompowni zaprojektowano przewód wentylacyjny φ100, który włączony będzie do pionu P5.
7. Materiały i uzbrojenie:
Instalacja wodociągowa:
− rury
Woda zimna
z rur miedzianych o połączeniach lutowanych
rury stalowe ocynkowane instalacyjne
Woda ciepła
z rur miedzianych o połączeniach lutowanych
− armatura
zawory odcinające kulowe
baterie stojące jednouchwytowe z czasowymi ogranicznikami wypływu
hydranty p.pożarowe
Instalacja kanalizacyjna:
− rury kanalizacyjne z PVC niskoszumowe łączone na uszczelkę gumową produkcji Wavin Metalplast-Buk Sp. z o.o.
rury stosowane na poziomy kanalizacyjne φ160 typu SDR34 klasy S.
− uzbrojenie:
− syfony umywalkowe, zawory napowietrzające oraz wywiewki na pionach wyprowadzone ponad połać dachu z PVC
− przybory
umywalki, miski stepowe, pisuary fajansowe
Izolacja termiczna:
− otuliny THERMAFLEX Thermacompakt S dla przewodów w bruzdach ściennych
9. Uwagi końcowe:
Całość robót należy wykonać zgodnie warunkami technicznymi, jakim
powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 10 z 1995r.
poz. 46), obowiązującymi normami i przepisami.
Opracował:
Joanna Falkowska
