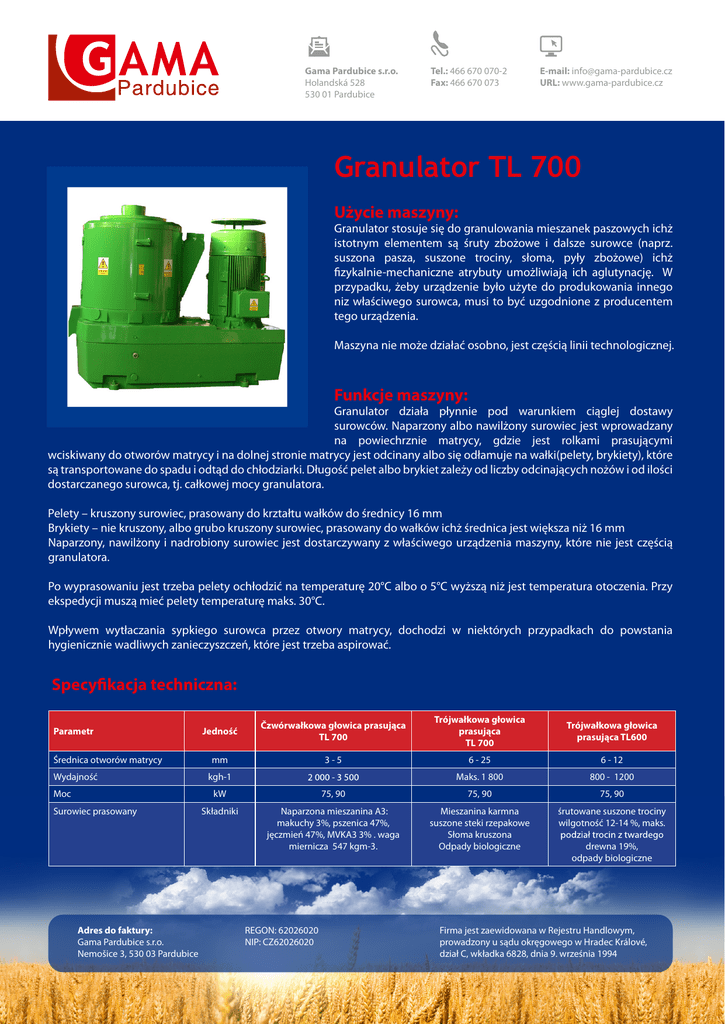

Granulator TL 700
Użycie maszyny:
Granulator stosuje się do granulowania mieszanek paszowych ichż
istotnym elementem są śruty zbożowe i dalsze surowce (naprz.
suszona pasza, suszone trociny, słoma, pyły zbożowe) ichż
fizykalnie-mechaniczne atrybuty umożliwiają ich aglutynację. W
przypadku, żeby urządzenie było użyte do produkowania innego
niz właściwego surowca, musi to być uzgodnione z producentem
tego urządzenia.
Maszyna nie może działać osobno, jest częścią linii technologicznej.
Funkcje maszyny:
Granulator działa płynnie pod warunkiem ciąglej dostawy
surowców. Naparzony albo nawilżony surowiec jest wprowadzany
na powiechrznie matrycy, gdzie jest rolkami prasującymi
wciskiwany do otworów matrycy i na dolnej stronie matrycy jest odcinany albo się odłamuje na wałki(pelety, brykiety), które
są transportowane do spadu i odtąd do chłodziarki. Długość pelet albo brykiet zależy od liczby odcinających nożów i od ilości
dostarczanego surowca, tj. całkowej mocy granulatora.
Pelety – kruszony surowiec, prasowany do krztałtu wałków do średnicy 16 mm
Brykiety – nie kruszony, albo grubo kruszony surowiec, prasowany do wałków ichż średnica jest większa niż 16 mm
Naparzony, nawilżony i nadrobiony surowiec jest dostarczywany z właściwego urządzenia maszyny, które nie jest częścią
granulatora.
Po wyprasowaniu jest trzeba pelety ochłodzić na temperaturę 20°C albo o 5°C wyższą niż jest temperatura otoczenia. Przy
ekspedycji muszą mieć pelety temperaturę maks. 30°C.
Wpływem wytłaczania sypkiego surowca przez otwory matrycy, dochodzi w niektórych przypadkach do powstania
hygienicznie wadliwych zanieczyszczeń, które jest trzeba aspirować.
Specyfikacja techniczna:
Parametr
Średnica otworów matrycy
Wydajność
Moc
Surowiec prasowany
Adres do faktury:
Gama Pardubice s.r.o.
Nemošice 3, 530 03 Pardubice
Jedność
Čzwórwałkowa głowica prasująca
TL 700
Trójwałkowa głowica
prasująca
TL 700
Trójwałkowa głowica
prasująca TL600
mm
3-5
6 - 25
6 - 12
Maks. 1 800
800 - 1200
kW
75, 90
75, 90
75, 90
Składniki
Naparzona mieszanina A3:
makuchy 3%, pszenica 47%,
jęczmień 47%, MVKA3 3% . waga
miernicza 547 kgm-3.
Mieszanina karmna
suszone steki rzepakowe
Słoma kruszona
Odpady biologiczne
śrutowane suszone trociny
wilgotność 12-14 %, maks.
kgh-1
REGON: 62026020
NIP: CZ62026020
drewna 19%,
odpady biologiczne
Firma jest zaewidowana w Rejestru Handlowym,
prowadzony u sądu okręgowego w Hradec Králové,
dział C, wkładka 6828, dnia 9. września 1994
Gama Pardubice s.r.o.
Holandská 528
530 01 Pardubice
1 – Skrzyń prasy formującej
2 – Urządzenie prasujące
3 – Osłona prasy formującej
4 – Osłona wlotu
Adres do faktury:
Gama Pardubice s.r.o.
Nemošice 3, 530 03 Pardubice
Tel.: 466 670 070-2
Fax: 466 670 073
E-mail: [email protected]
URL: www.gama-pardubice.cz
5 – Wylot
6 – Silnik elektryczny
7 – Przedłuzenie wylotowe (zrobić przy montaży)
REGON: 62026020
NIP: CZ62026020
Firma jest zaewidowana w Rejestru Handlowym,
prowadzony u sądu okręgowego w Hradec Králové,
dział C, wkładka 6828, dnia 9. września 1994
Gama Pardubice s.r.o.
Holandská 528
530 01 Pardubice
Tel.: 466 670 070-2
Fax: 466 670 073
E-mail: [email protected]
URL: www.gama-pardubice.cz
Główne techniczne dane urządzenia:
Parametr
Jedność
Silnik elektryczny Z1-1L G 6288 6AA64
Wartość
kW
55/75/90
Napięcie zasilające znamionowe
V
3/PE~400
Częstotliwość znamionowa
Hz
50
-
IP 44
kW
55/75/90
A
154
Najniższy stopień krycia urządzenia el.
Pobór mocy
Prąd nominalny
Wstępna temperatura naparzonego surowca
°C
70 – 80
Wyjściowa temperatura pelet w wylocie
°C
70 – 85
Ciśnienie suchej pary dla naparzenie surowca
Temperatura suchej pary dla naparzenia
Zużycie pary
MPa
0,2 – 0,5
°C
120 – 150
kg t-1 h-1
50
Waga maszyny
kg
4 000
Ciągliwość melasy
cP
5 500
Temperatura melasy
°C
Do 47
Ilość powietrza dla aspiracji
m3min-1
15
Całkowa utrata ciśnieniowa na kołnierzu łączącym
Pa
500
Koncentracja gazowych i trwałych zanieczyszczeń
Mgm-3
200
°C
40 – 50
Temperatura wysysywanych zanieczyszczeń
Adres do faktury:
Gama Pardubice s.r.o.
Nemošice 3, 530 03 Pardubice
REGON: 62026020
NIP: CZ62026020
Firma jest zaewidowana w Rejestru Handlowym,
prowadzony u sądu okręgowego w Hradec Králové,
dział C, wkładka 6828, dnia 9. września 1994
Gama Pardubice s.r.o.
Holandská 528
530 01 Pardubice
Tel.: 466 670 070-2
Fax: 466 670 073
E-mail: [email protected]
URL: www.gama-pardubice.cz
Części urządzenia prasującego TL 700
Element
Numer rysunku
Sztuk na maszynę
Waga
Czwórwałkowa głowica prasująca
1189-02.0454
1
278
Trójwałkowa głowica prasująca
1189-02.0453
1
223
Rolka prasująca
1189-02.0450
3-4
30
Wieko rolky zewnętrzne
1189-02.0430
3-4
1
Wieko rolky wewnętrzne
1189-02.0451
3-4
2,5
Łożysko rolky
024721
3-4
3,5
Łożysko rolky 30 315
024720
3-4
4
Pierścień rozpierający między łożyska
1189-02.0769
3-4
0,2
Pierścień zabezpieczający
022931
3-4
0,1
Nakrętka
023630
3-4
0,3
Podkładka MB 15
023640
3-4
0,1
Matryca 3 mm
1189-02.0938
1
70
Matryca 4 mm
1189-02.0881
1
72
Matryca 5 mm
1189-02.0883
1
68
Matryca 6 mm
1189-02.0884
1
87
Matryca 8 mm BIO
1189-02.0801
1
160
Matryca 8 mm
1189-02.0885
1
120
Matryca 8 mm
1189-02.0889
1
107
Matryca 10 mm
1189-02.0887
1
70,00
Matryca 10 mm
1189-02.0886 rovná
1
120
Matryca 10 mm
1189-02.0887
1
115
Matryca 12 mm
1189-02.0912
1
120
1189-02.0912A
1
120
Matryca 14 mm
1189-02.0916
1
113
Matryca 14 mm /90
1189-02.0916B
1
113
Matryca 12 mm/80
Wkładka matrycy
1189-02.0875
1
34
Sprężyna
1189-02.0660
2
0,2
Nakrętka (docisk rolek)
1189-02.0069
2
8
Płaszcz matrycy
1189-02.0576
1
90
Uchwyt z odcinującym nożem
1189-01.0539
4
3,5
Odcinujący nóż
1189-01.0263
1-4
1,5
Tarcza wymiarowa
1189-01.0178
1
17
Wycieraczka głowicy czwórwałkowej
1189-02.0484
1
13
Wycieraczka głowicy trójwałkowej
1189-02.0480
1
10
Płaszcz prasy
1189-02.0650
1
86
Adres do faktury:
Gama Pardubice s.r.o.
Nemošice 3, 530 03 Pardubice
REGON: 62026020
NIP: CZ62026020
Firma jest zaewidowana w Rejestru Handlowym,
prowadzony u sądu okręgowego w Hradec Králové,
dział C, wkładka 6828, dnia 9. września 1994
Gama Pardubice s.r.o.
Holandská 528
530 01 Pardubice
Tel.: 466 670 070-2
Fax: 466 670 073
E-mail: [email protected]
URL: www.gama-pardubice.cz
Części urządzenia prasującego TL 700
Element
Numer rysunku
Sztuk na maszynę
Waga
Czwórwałkowa głowica prasująca
1189-02.0449
1
235
Trójwałkowa głowica prasująca
1189-02.0448
1
184
Rolka prasująca
1189-02.0446
3-4
26
Wieko rolky zewnętrzne
1189-02.0430
3-4
0,7
Wieko rolky wewnętrzne
1189-02.0447
3-4
2
024724
3-4
4
Łożysko rolky 32 314
Łożysko rolky 30 217
024720
3-4
2
1189-02.0768
3-4
0,1
Pierścień zabezpieczający 150
022931
3-4
0,1
Nakrętka KM 14
023630
3-4
0,2
023640
3-4
0,1
1189-02.0962
1
50
Pierścień rozpierający między łożyska
Podkładka MB 14
Matryca 3 mm
Matryca 4 mm
1189-02.0903
1
62
Matryca 5 mm
1189-02.0906
1
70
Matryca 6 mm – Trociny
1189-02.1030
1
66
Matryca 8 mm
1189-02.0909
1
63
Matryca 8 mm – Odciążona
1189-02.0908
1
63
Matryca 8 mm – Trociny
1189-02.0907
1
63
Matryca 8 mm BIO
1189-02.0800
1
140
Matryca 10 mm
1189-02.0910
1
70
Matryca 12 mm
1189-02.0912
1
73
Matryca 14 mm
1189-02.0913
1
97
Wkładka matrycy
1189-02.0875
1
34
Sprężyna
1189-02.0660
2
0,2
Nakrętka (přítlak rolen)
1189-01.0069
2
7
Płaszcz matrycy
1189-02.0566
1
75
Uchwyt z odcinującym nożem
1189-01.0534
4
3,5
Odcinujący nóż
1189-01.0170
1-2
0,4
Tarcza wymiarowa
1189-01.0178
1
17
głowicy trójwałkowej
1189-02.0482
1
13
Wycieraczka głowicy trójwałkowej
1189-02.0476
1
10
Płaszcz prasy
1189-02.0649
1
86
Adres do faktury:
Gama Pardubice s.r.o.
Nemošice 3, 530 03 Pardubice
REGON: 62026020
NIP: CZ62026020
Firma jest zaewidowana w Rejestru Handlowym,
prowadzony u sądu okręgowego w Hradec Králové,
dział C, wkładka 6828, dnia 9. września 1994
Gama Pardubice s.r.o.
Holandská 528
530 01 Pardubice
Tel.: 466 670 070-2
Fax: 466 670 073
E-mail: [email protected]
URL: www.gama-pardubice.cz
Części skrzyni przekładniowej
Element
Numer rysunku
Sztuk na maszynę
Waga
Wał stały
1189-01.0493
1
180
1
3,50
1189-01.0330
1
87
Łożysko igłowe RNA 6919
Wał dęty
Łożysko dęte wału NU 1040M
024670
2
14
Łożysko stożkowe 29 434M
024760
1
44
Wał tunelowy
Łożysko wału tunelowego
Adres do faktury:
Gama Pardubice s.r.o.
Nemošice 3, 530 03 Pardubice
REGON: 62026020
NIP: CZ62026020
1189-01.0299
1
39
024705
2
18
Firma jest zaewidowana w Rejestru Handlowym,
prowadzony u sądu okręgowego w Hradec Králové,
dział C, wkładka 6828, dnia 9. września 1994
