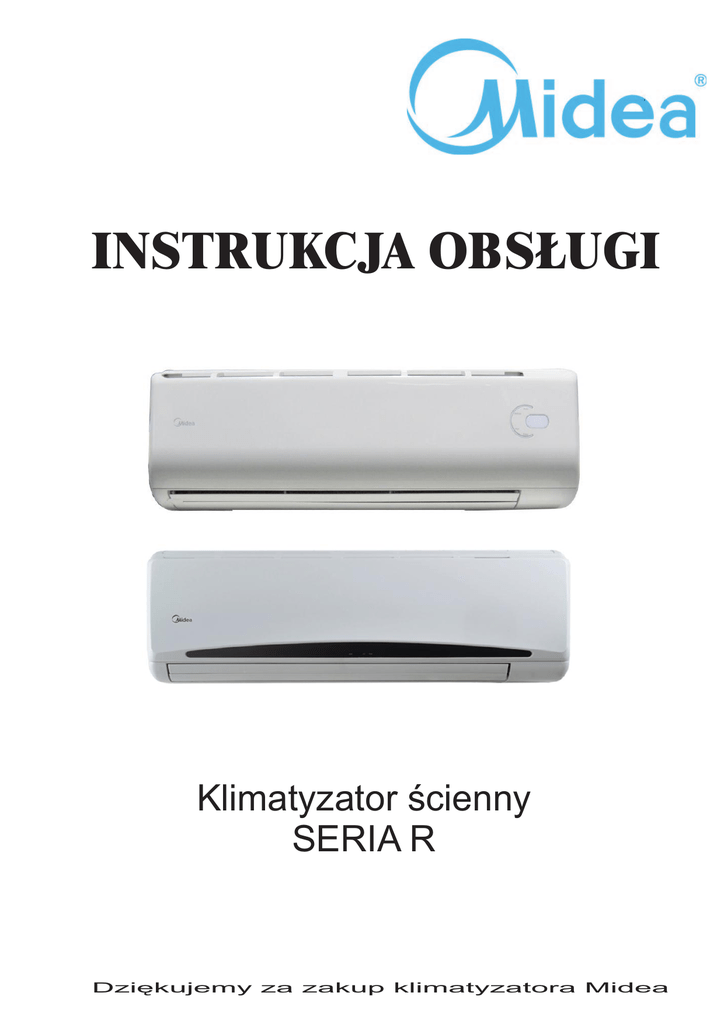

INSTRUKCJA OBSŁUGI
Klimatyzator ścienny
SERIA R
Dziękujemy za zakup klimatyzatora Midea
SPIS TREŚCI
SPIS TREŚCI
OBSŁUGA PILOTA ZDALNEGO STEROWANIA…….......……. 1
WYŚWIETLACZ PILOTA………………………….................…….2
MONTAŻ I WYMIANA BATERII ………….......................………..2
FUNKCJE PRACY…………………………………….................…3-4
BEZPIECZEŃSTWO…………………………................................5-6
WYKAZ CZĘŚCI KLIMATYZATORA………….......................…..7
ZAKRES PRACY…………………………………….......................8
STEROWANIE RĘCZNE………………………….....................….8
USTAWIANIE KIERUNKU NAWIEWU POWIETRZA……...…….9
PRACA KLIMATYZATORA………………………..............………10
KONSERWACJA………………………..................................…11-12
WSKAZÓWKI DLA UŻYTKOWNIKA……………...............……13-14
KODY BŁĘDÓW…………………….....................................….15
4
OBSŁUGA PILOTA ZDALNEGO STEROWANIA
1. Obniżenie temperatury
2. Podniesienie temperatury
3. MODE – tryb pracy. Każde naciśnięcie przycisku
zmienia tryb pracy w kolejności:
FAN
HIGH
MED
LOW
AUTO
COOL
DRY
HEAT
AUTO
TEMP
2
9
1
MODE
ON/OFF FAN SPEED
8
3
SWING
SLEEP
TIMER ON
4
5
RESET LOCK
AIR
DIRECTION
CLEAN
AIR
TIMER OFF
10
11
12
LED
DISPLAY TURBO
6
13
7*
14 *
15 *
Fig. 1
COOL
DRY
HEAT
FAN
4. SWING – Wciskając ten przycisk uruchamiamy
pionowy ruch kierownic
powietrza na klimatyzatorze. Ponowne
naciśnięcie powoduje wyłączenie
trybu SWING
5. RESET – kasowanie wszystkich ustawień
6. AIR DIRECTION - Wciskając ten przycisk
uruchamiamy poziomy ruch
kierownic powietrza na klimatyzatorze( opcja)
7. LED DISPLAY – Włączenie wyświetlacza
cyfrowego na jednostce wewnętrznej
. Ponowne wciśnięcie powoduje wyłącznie.
(opcja)
8. FAN SPEED – Prędkość pracy wentylatora.
Każde naciśnięcie przycisku
powoduje zmianę prędkości wentylatora w
kolejności:
auto – niska – średnia – szybka
9. ON/OFF – Włącz/wyłącz urządzenie.
10. TIMER ON – automatyczne ustawienie czasu do
włączenia klimatyzatora
11. SLEEP – ekonomiczny tryb pracy urządzenia. Ponowne wciśnięcie powoduje
wyłączenie tej funkcji. Funkcja ta może być stosowana dla grzania i chłodzenia.
UWAGA
Gdy urządzenie pracuje w trybie SLEEP wciśnięcie innych przycisków może
spowodować anulowanie trybu ekonomicznego
!
12. TIMER OFF – automatyczne ustawienie czasu do wyłączenia klimatyzatora
13. LOCK – Po wciśnięciu przycisku wszystkie aktualne ustawienia są zablokowane i nie można
dokonywać żadnych zmian funkcji z pilota. Ponowne wciśnięcie umożliwi dostęp do wszystkich funkcji.
14. TURBO – Wciśnięcie tego przycisku włącza lub wyłącza funkcje turbo która pozwala na osiągnięcie
zadanej temperatury w jak najkrótszym czasie
15. CLEAN AIR – uruchomienie funkcji czyszczenia, jonizator plazmowy pomoże usunąć pyłki oraz
zanieczyszczenia powietrza (Nie dotyczy jednostek bez tej funkcji)
1
WYŚWIETLACZ PILOTA
Wyświetlacz pilota
Wyświetlacz
DIGITAL
DISPLAY
1
TRANSMISSION Indicator
2
3
ON/OFF
OPERATION
MODE
4
4
OPERATION
MODE
7
LOCK
FAN SPEED
5
TIMER ON OFF
TIMER
6
Fig. 2
1.
2.
3.
4.
5.
6.
7.
DIGITAL DISPLAY - Cyfrowy wyświetlacz pokazuję czy urządzenie jest włączone/wyłączone,
temperaturę, czas.
TRANSMISSION – Wskaźnik zapala się w momencie przesyłania sygnału między pilotem a
jednostką wewnętrzną
ON/OFF – Wskaźnik włącz/wyłącz. Symbol ten pojawia się gdy urządzenie jest włączone z
pilota. Brak symbolu urządzenie jest wyłączone.
OPERATION MODE - Tryb pracy auto – cool (chłodzenie) – dry (osuszanie) – heat (grzanie)
LOCK – Symbol blokady, zapala się po wciśnięciu przycisku
TIMER DISPLAY – wyświetla czas włączenia i wyłączenia klimatyzatora. Po ustawieniu czasu
włączenia na wyświetlaczu pojawi się symbol TIMER ON, po ustawieniu czasu wyłączenia na
wyświetlaczu pojawi się symbol TIMER OFF, jeśli wciśnięte są obie funkcje na wyświetlaczu ukażą
się oba symbole
FAN SPEED – Naciskając przycisk wybieramy odpowiednią prędkość wentylatora, auto – niska
– średnia - wysoka. Po wybraniu funkcji symbol pojawi się na wyświetlaczu.
MONTAŻ I WYMIANA BATERII
Pilot wykorzystuje dwie baterie R3 (AAA)
Aby włożyć lub wymienić baterie należy:
1.
Przesunąć tylnią pokrywkę pilota
2.
Włożyć dwie baterie. Układ biegunów baterii (+ i -) jest zaznaczony na pilocie
3.
Zasunąć tylnią pokrywkę
UWAGA!
Nie stosować starych baterii lub baterii różnych typów. Może to
powodować nieprawidłową pracę pilota. Jeżeli pilot będzie nie
używany przez kilka tygodni, należy wyjąć z niego baterie.
Ewentualny wyciek elektrolitu z baterii może spowodować
uszkodzenie pilota. Przeciętna żywotność baterii przy normalnym
użytkowaniu wynosi ok. 6 miesięcy. Baterie należy wymienić, gdy
jednostka wewnętrzna klimatyzatora nie odpowiada na wysyłany
sygnał (nie emituje krótkiego dźwięku potwierdzającego odbiór
sygnału z pilota, lub gdy na wyświetlaczu pilota nie zapala się
indykator transmisji sygnału
2
FUNKCJE PRACY
PRACA AUTOMATYCZA
Aby uruchomić klimatyzator w trybie pracy automatycznej należy:
1. Przyciskiem MODE wybrać tryb AUTO.
2. Przyciskami TEMP ustawić porządną temperaturę w pomieszczeniu. Najbardziej komfortowa
temperatura zawiera sie w przedziale 21 °C - 28C
3. Nacisnąć przycisk ON/OFF, aby uruchomić klimatyzator. Urządzenie rozpocznie prace a na
wyświetlaczu jednostki wewnętrznej wyświetli sie nastawiona temperatura. W trybie AUTO prędkość
wentylatora ustawiana jest automatycznie i nie można jej zmienić za pomocą pilota.
4. Ponowne wciśniecie przycisku ON/OFF spowoduje wyłączenie klimatyzatora.
!
UWAGA!
W trybie pracy automatycznej klimatyzator sam wybiera rodzaj pracy (chłodzenie, grzanie, wentylacja lub osuszanie) na podstawie
porównania temperatury panującej aktualnie w pomieszczeniu z temperatura ustawiona przez użytkownika.
Jeżeli praca urządzenia w trybie AUTO nie zapewnia użytkownikowi odpowiedniego komfortu, tryb pracy należy wybrać manualnie.
FUNKCJA CHŁODZENIA, GRZANIA I WENTYLACJI
Jeżeli praca klimatyzatora w trybie AUTO nie zapewnia odpowiedniego komfortu, można manualnie wybrać
tryb pracy. Do wyboru mamy następujące funkcje: COOL (chłodzenie), DRY (osuszanie), HEAT(grzanie) i FAN
(wentylacja). Aby wybrać jedna z powyższych funkcji należy:
1. Przyciskiem MODE wybrać tryb pracy. Każdorazowe naciśniecie przycisku MODE zmienia tryb pracy w
następującej kolejności: COOL (chłodzenie), DRY (osuszanie), HEAT (grzanie), FAN (wentylacja).
2. Temperaturę ustawić przyciskiem TEMP. W trybie chłodzenia najbardziej komfortowa jest temperatura 21
°C i wyższa, a w trybie grzania temperatura poniżej 28C. W funkcji wentylacji FAN temperatura nie jest
kontrolowana i nie można jej ustawiać.
3. Przyciskiem FAN SPEED możemy ustawić prędkość wentylatora. Każdorazowe naciśniecie przycisku FAN
SPEED zmienia prędkość wentylatora: AUTO, LOW (niska), MED. (średnia), HIGH (wysoka).
4. Naciskając przycisk ON/OFF, aby uruchomić klimatyzator. Urządzenie rozpocznie prace a na wyświetlaczu
jednostki wewnętrznej wyświetli sie nastawiona temperatura. Ponowne wciśniecie przycisku ON/OFF
spowoduje wyłączenie klimatyzatora.
!
!
UWAGA!
Tryb FAN nie może być stosowany do regulacji temperatury
Funkcja ta dotyczy punktów 1,3 i 4
FUNKCJA OSUSZANIA
1. Przyciskiem MODE wybrać tryb pracy DRY.
2. Temperaturę ustawić przyciskiem TEMP w przedziale 21 °C - 28°C.
3. Nacisnąć przycisk ON/OFF, aby uruchomić klimatyzator. Ponowne wciśniecie przycisku ON/OFF
spowoduje wyłączenie klimatyzatora.
!
UWAGA!
Urządzenie ma możliwość automatycznego pomiaru wilgotności w pomieszczeniu i załączania funkcji osuszania bez włączenia opcji
chłodzenia i wentylacji
FUNKCJA ”TIMER”
Użycie funkcji TIMER umożliwia zaprogramowanie czasu automatycznego włączenia bądź wyłączenia
klimatyzatora.
1. Ustawianie czasu włączenia klimatyzatora
1.1 Nacisnąć przycisk TIMER ON. Na wyświetlaczu pojawi sie napis TIMER ON oraz pojawi sie literka „h"
obok wyświetlacza cyfrowego.
Teraz można ustawić czas by rozpocząć operację.
1.2 Naciśnij jeszcze raz przycisk TIMER ON by ustawić żądany czas włączenia klimatyzatora.
1.3 Ustawiony czas zostanie wysłany z pilota do klimatyzatora po upływie ok. 0,5s. Po upływie ok. 2s symbol
TIMER ON zniknie z wyświetlacza.
3
FUNKCJE PRACY
2. Ustawianie czasu wyłączenia klimatyzatora
2.1 Nacisnąć przycisk TIMER OFF, na wyświetlaczu pojawi się symbol TIMER OFF wraz z literką „h”
obok wyświetlacza cyfrowego.
2.2 Naciśnij ponownie przycisk TIMER OFF by ustawić czas w którym chcesz zatrzymać pracę
klimatyzatora.
2.3 Ustawiony czas zostanie wysłany z pilota do klimatyzatora po upływie ok. 0,5s. Po upływie ok. 2s
symbol TIMER ON zniknie z wyświetlacza.
Ustawiony na pilocie czas wyłączenia klimatyzatora zniknie.
UWAGA!:
Ustawiany czas jest czasem względnym. Ustawione opóźnienie włączenia i wyłączenia urządzenia odnosi sie do czasu bieżącego.
Przykładowo ustawienie czasu TIMER ON 2,5 godz. I TIMER OFF 4,0 godz. oznacza, że klimatyzator włączy sie automatycznie za
2,5 godziny i wyłączy
za 4 godziny, licząc czas od momentu wprowadzenia powyższych ustawień.
4
BEZPIECZEŃSTWO
Aby uniknąć zagrożeń dla użytkownika urządzenia i innych osób przebywających w otoczeniu
należy przestrzegać poniższe zalecenia. Nieprawidłowe zachowanie oraz ignorowanie zaleceń
instrukcji może spowodować uszkodzenia ciała lub utratę mienia
UWAGA
Symbol ten oznacza powstanie zagrożenia dla zdrowia i życia.
Znaczenie symboli użytych w instrukcji opisano poniżej.
Nigdy nie należy tak robić.
Właściwe działanie.
UWAGA
!
Kontakt z zasilaniem
Kontakt z zasilaniem może
spowodować porażenie
prądem lub pożar.
Nie podłączać do gniazdka
klimatyzatora wraz z
innymi urządzeniami.
Może spowodować przegrzanie
instalacji lub niewłaściwą pracę.
!
!
Nie zamieniać przewodu
zasilającego.
Może spowodować porażenie
prądem lub pożar na wskutek
przegrzania przewodu
Nie załamywać przewodu
zasilającego.
Może spowodować porażenie
lub pożar.
Nie kierować strumienia
powietrza bezpośrednio.
na osoby w otoczeniu.
Nie obsługiwać urządzenia
gdy mamy mokre dłonie
Może to spowodować porażenie
prądem.
Zawsze zasilanie musi być
Chronić przed obecnością
uziemione.
wody w okolicach elementów.
elektrycznych
Brak uziemienia w instalacji
elektrycznej grozi porażeniem.
Woda może spowodować
uszkodzenie urządzenia.
Wyłącz urządzenie jeżeli
wydaje niepokojący dźwięk
lub gdy wydobywa się dym.
Nie wolno pić wody
odprowadzanej z urządzenia.
Może to spowodować
przeziębienie lub inną chorobę
!
Obwód elektryczny musi
być wyposażony w
odpowiedni bezpiecznik.
Nie wyposażenie instalacji
w zabezpieczenie grozi pożarem.
Nie należy otwierać
urządzenia w czasie pracy.
Może to spowodować pożar lub
porażenie prądem.
Zawiera zabrudzenia i może
powodować nudności.
Może to spowodować porażenie.
prądem.
Do właczania i wyłączania
urządzenia należy użyć
pilota zdalnego sterowania.
Przewód zasilający nie
może być w otoczeniu
urządzeń grzewczych
Przewód zasilający należy usytuować
w miejscu gdzie na występuje wyzyko
pojawienia się otwartego ognia.
!
Użycie pilota wyklucza ryzyko
porażenia prądem.
!
Może to spowodować jego
zniszczenie i porażenie prądem.
Pomieszczenia gdzie pracuje klimatyzator
należy regularnie wietrzyć na wypadek
wycieku czynnika chłodniczego.
. Ma to na celu poprawienie samopoczucia osób
przebywających w pomieszczeniu
Może to spowodować przepalenie
przewodu i porażenie prądem
Nie należy demontować ani samodzielnie.
naprawiać urządzenia ani modyfikować.
Może to spowodować porażenie prądem, poparzenia.
czynnikiem chłodniczym itp.
5
BEZPIECZEŃSTWO
UWAGA
Gdy filtr jest wyciągnięty
nie należy dotykać
metalowego wymiennika.
Może spowodować skaleczenie.
Nie należy czyścić urządzenia
przez polewanie wodą.
!
Klimatyzator nie ma
funkcji wymiany
Woda może spowodować
uszkodzenie układu elektronicznego
wymiany powietrza.
oraz porażenie prądem.
!
Przed przystąpieniem do
czyszczenia urządzenia należy
odłączyć zasilanie.
Nie należy czyścić urządzenia w
momencie gdy jest podłączone
do prądu, może to spowodować
porażenie.
!
Z urządzenia nie należy
korzystać podczas burz oraz
huraganów.
Nie należy pozostawiać
roślin w bezpośrednim
otoczeniu strumienia powietrza.
Do czyszczenia należy
wyłącznie dedykowanych
środków czystości.
Używanie niewłaściwych
detergentów może
spowodować odbarwienia lub
uszkodzenie powierzchni
Urządzenie nie jest
przystosowane do
pomieszczeń precyzyj.
Klimatyzator nie jest
przystosowany do pacy w
pomieszczeniach gdzie
wymagane są precyzyjne
warunki temperaturowe
Może to spowodować ich
uszkodzenie.
! Nie wolno zastawiać wlotu
ani wylotu powietrza
Na wskutek wyładowań
atmosfertchnych lub przepięć
urządzenie może ulec
uszkodzeniu
!
Gdy urządzenie będzie
wyłączone przez dłuższy
okres - odłącz zasilanie.
Pozostawienie urządzenia
długi czas pod napięciem.
może spowodować jego
uszkodzenie
Może to spowodować złą
pracę urządzenia a nawet jego
uszkodzenie
!
Należy pamiętać o l
wietrzeniu pomieszczeń
!
Przy długotrwałym korzystaniu z
klimatyzatora należy sprawdzić stan
mocowań.
Filtry należy czyścić
co dwa tygodnie.
Jeżeli doszło do popuszczenia
Należy pamiętać częstym
myciu filtrów przez co
śrub mocujących należy wezwać
serwis aby przeprowadził przegląd. powietrze w otoczeniu
będzie czyste.
Nie należy umieszczać przedmiotów
na klimatyzatorze.
!
Może to spowodować złamanie
uchwytów mocujących.
!
! Jeżeli z tyłu jednostki wewnętrznej klimatyzatora pojawi się zaciek wodny należy
wyłączyć urządzenie i wezwać serwis
6
WYKAZ CZĘŚCI KLIMATYZATORA
Nazwy części
Jednostka wewnętrzna
Jednostka wewnętrzna
2
4
5
1.
2.
3.
4.
5.
6.
7.
8.
3
1
7
6
9
SET
AUTO
COOL
DRY
HEAT
TEMP
ERAT
URE
Jednostka zewnętrzna
(C)。
FAN
HIGH
MED
LOW
TEMP
MOD
E
ON/O
SWING
FF
SLEE
P
8
DIRECAIR
TION
Panel przedni
Wlot powietrza
Filtr powietrza
Wylot powietrza
Lamele poziomego kierunku powietrza
Lamele pionowego kierunku powietrza.
Wyświetlacz
Pilot zdalnego sterowania
FAN
SPEE
D
TIME
R ON
RESET
LOCK
TIME
LED
DISPL
AY
R OFF
TURB
O
9. Rury czynnika chłodniczego
10. Wlot powietrza (tył i bok)
11. Wylot powietrza
Jednostka zewnętrzna
10
UWAGA:
Wszystkie zdjęcia mają charakter
poglądowy. Elementy rzeczywiste
mogą wyglądać inaczej
11
1 Wskaźnik AUTO:
Wyświetlacz jednostki wewnętrznej
Wskaźnik ten świeci gdy klimatyzator pracuje
w trybie pracy automatycznej.
2 Wskaźnik DEFROST(rozmrażanie)
Panel znajduje się w jednostce wewętrzenej
Rysunek ma charakter poglądowy
Odbiornik
podczerwieni
1
2
3
4
Ten wskaźnik świeci gdy klimatyzator rozpoczyna
pracę w trybie rozmrażania (tryb włącza się samoczynnie)
lub gdy urządzenie pracuje w trybie oczekiwania na
gorący start (wyłącznie w trybie grzania).
3 WYŚWIETLACZ NASTAW:
Wyświetlacz wskazuje nastawioną temperaturę
gdy klimatyzator jest włączony.
4 Dioda pracy:
Wyświetlacz mogą gdy klimatyzator jest w stanie
czuwania i świeci gdy klimatyzator pracuje
w nastawionym trybie..
5 Wyświetlacz TIMER:
Dioda świeci gdy funkcja TIMER jest uruchomiona.
5
auto
7
INSTRUKCJA OBSŁUGI
ZAKRES TEMPERATUR DZIAŁANIA
Model
Chłodzenie
Temperatura
Grzanie
。
。
17 C ~ 32 C
Temperatura pokojowa
。
。
0 C ~ 30 C
Osuszanie
O
O
10 C~32 C
(<21000Btu/h model)
O
O
17 C~32 C
(>21000Btu/h model)
O
。
。
18 C ~ 43 C
Temperatura zewnętrzna
O
11 C~43 C
(<21000Btu/h model)
。
。
(-15 C ~ 43 C:For dla modeli z
zestawem pracy zimowej)
。
。
-7 C ~ 24 C
。
(21 。
C ~ 52 C: dla modeli tropical
18 OC~43 OC
(>21000Btu/h model)
。
。
21 C ~ 52 C
(dla modeli tropical)
UWAGA:
1. Jeżeli klimatyzator jest używany przy temperaturach zewnętrznych przekraczających opisane zakresy,
mogą zadziałać zabezpieczenia, które spowodują zatrzymanie pracy urządzenia.
2. Jeżeli klimatyzator jest używany przy wilgotności powietrza przekraczającej 80% może nastąpić
wykraplanie wody na jego powierzchni. W takim przypadku należy lamelę poziomą skierować pionowo w dół i
uruchomić wysokie obroty wentylatora (HIGH)
3. W podanych wyżej parametrach pracy urządzenie osiąga optymalną wilgotność.
Sterowanie ręczne
Sterowanie ręczne może być użyte w przypadku zagubienia, zniszczenia pilota lub w przypadku
rozładowania baterii.
1
2
Panel
3
Otwórz i uchyl przedni panel do momentu
samo podtrzymania ( słychać kliknięcie)
Naciśnij i przytrzymać przycisk do momentu
aż zaświeci się dioda AUTO. Urządzenie
rozpocznie pracę w trybie automaatycznym
(w trybie Auto docelowa temperatura to 24℃).
Zamknij panel, i dociśnij panel/
UWAGA
●
●
Przycisk manualnego
uruchomienia
AUTO/COOL
●
8
Jednorazowe naciśnięcie przycisku manualnego
sterowanie zmienia tryb pracy w następującej sekwencji
AUTO, COOL, OFF.
Tryb manualny służy głównie do testowego uruchomienia.
Aby powrócić do obsługi urządzenia z pilota należy użyć
pilota i skierować do w stronę urządzenia.
USTAWIANIE KIERUNKU NAWIEWU POWIETRZA
Ustawianie kierunku nadmuchu
Zakres strumienia powietrza
Właściwe ustawienie strumienia wylotu powietrza jest
bardzo istotne.
Niewłaściwe ustawienie kierunku powietrza powoduje
nierównomierne jego rozprowadzenie w pomieszczeniu co może
wywołać dyskomfort osób przebywających w pomieszczeniu.
Nastawy lameli poziomej dokonujemy za pomocą pilota
natomiast ustawienie żaluzji pionowych dokonujemy ręcznie.
Ustawienie żaluzji poziomej (góra-dół)
Podczas pracy urządzenia przy użyciu pilota zdalnego
sterowania można ustawić kierunek strumienia powietrza.
Strumień powietrza można ustawić w sześciu stopniach lub
uruchomić funkcję automatyczną ( wachlowanie)
Szczegóły strona 1 - obsługa pilota zdalnego sterowania
Ustawienie żaluzji pionowej (lewo-prawo)
Pionowe żaluzje ustawiane są ręcznie za pomocą dźwigni.
Podczas ustawiania żaluzji należy zachować szczególną
ostrożność aby nie dotknąć pracującego wentylatora.
Opcjonalnie klimatyzatory są wyposażone w automatyczne
żaluzje pionowe
Żaluzja
! UWAGA
Zakres strumienia powietrza
Przycisk AIR DIRECTION nie jest aktywna gdy
klimatyzator jest wyłączony.
Nie należy przez długi okres czasu pozostawiać
klimatyzatora w funkcji chłodzenia z skierowaną
żaluzją poziomą w dół, ponieważ może to
doprowadzić do skroplenia się wody na podłodze.
Nie należy żaluzji poziomej ustawiać ręcznie, do
ustawiania kierunku żaluzji służy funkcja SWING lub
AIT DIRECTION, ustawianie ręczne żaluzji może
spowodować jej uszkodzenie. Po wyłączeniu
klimatyzatora żaluzja pozioma może pozostawać
niedomknięta przez około 10 sekund, jest to
spowodowane uruchomieniem procesu zakończenia
pracy przez klimatyzator.
Zbyt mały kąt otwarcia żaluzji powoduje ograniczony
przepływ powietrza co może skutkować
zmniejszeniem wydajności urządzenia.
9
PRACA KLIMATYZATORA
Jak pracuje klimatyzator
Tryb AUTO
1℃　Nastawiona
temperatura
1℃　1 godzina
1 godzina
Cooling
Tryb SLEEP
Nastawiona
temperatrura
1℃　1℃　1 godzina
1 godzina
Tryb pracy AUTO
W trybie AUTO klimatyzator automatycznie wybiera tryb pracy
chłodzenie/grzanie lub wentylowanie w przypadku
utrzymywania się temperatury. Gdy różnica pomiędzy
temperaturą nastawioną a temperaturą w otoczeniu będzie na
poziomie 2 ℃ wówczas klimatyzator uruchomi się w
odpowiednim trybie pracy/
Tryb SLEEP
Podczas uruchomienia tego tryby klimatyzator zwiększa swoją
czułość na różnicę temperatury do 1 ℃ a prędkość wentylatora
będzie sterowana automatycznie. Funkcja ta ma na celu
utrzymanie cichą pracę przy jednoczesnym zachowaniu
najbardziej komfortowej temperatury. Funkcja ta może być
połączona z funkcją nastawy czasowej
Heating
Funkcja DRYING
Temperatura powietrza jest regulowana automatycznie przez
cykliczne uruchamianie funkcji chłodzenia lub pracy samego
wentylatora. W tym trybie prędkość wentylatora jest ustawiana
automatycznie.
Optymalna wydajność
W celu osiągnięcia optymalnej wydajności należy przestrzegać
poniższych uwag.
1. Strumień powietrza należy ustawić w taki sposób aby nie był
skierowany bezpośrednio na osoby przebywające w
pomieszczeniu.
2. Przy nastawianiu temperatury należy pamiętać aby nie była
ona uciążliwa dla ludzi.
3. W czasie pracy klimatyzatora należy pamiętać aby okna i
drzwi były zamknięte.
4. Użyj funkcji TIMER ON na pilocie aby ustawić czas
automatycznego włączenia klimatyzatora o wskazanej porze.
5. Nie należy zasłaniać wlotu i wylotu powietrza z klimatyzatora,
znacznie zmniejsza to jego wydajność i może prowadzić do jego
uszkodzenia.
6. Należy pamiętać o regularnym czyszczeniu filtrów powietrza,
ich zabrudzenie powoduje zmniejszenie wydajności
klimatyzatora.
7. Nie należy używać klimatyzatora gdy żaluzja pozioma jest
zamknięta.
10
KONSERWACJA
Czyszczenie kratki nawiewnej (grilla) obudowy i pilota
Wyłącz urządzenie przed rozpoczęciem czyszczenia.
Aby wyczyścić urządzenie przetrzyj miękką suchą ściereczką.
Nie używaj wybielacza ani żrących środków chemicznych.
Uwaga. Przed rozpoczęciem czyszczenia koniecznie odłącz
zasilanie elektryczne
UWAGA
.- W przypadku jeśli jednostka wewnętrzna jest bardzo
brudna do czyszczenia można użyć zwilżonej zimną wodą
Filter Handle
ściereczki. Następnie jednostkę przetrzyj suchą
ściereczką.
- Nie używać do zwilżania ściereczek środków
chemicznych czyszczących.
- Do czyszczenia Nie używać benzyny,
rozpuszczalników i past polerskich. Ich stosowanie
może powodować pęknięcia oraz jej deformację
obudowy.
- Nigdy nie używaj do czyszczenia przedniego
panelu wody o temperaturze ponad 40 oC, może to
spowodować deformację panela oraz jego
przebarwienia
Czyszczenie filtra powietrza.
Zabrudzony filtr powietrza znacząco redukuje wydajność
chłodniczą urządzenia.
Czyść filtr raz na dwa tygodnie.
1. Podnieś przedni panel urządzenia do stabilnej pozycji
2. Chwyć uchwyt filtra i unieś go delikatnie do góry tak aby
móc go wyjąć z zaczepów.
Następnie pociągnij filtr do dołu aby wysunąć go z
urządzenia.
3. Usuń filtr z urządzenia
4. Oczyść filtr za pomocą bieżącej wody lub odkurzacza a
następnie osusz
11
KONSERWACJA
Air freshening filter
1
Air freshening filter
Wyjmij filtr odświeżający powietrze (Filtr dostępny jako opcja zawiera:
Filtr plazmowy, jonizator, bio filtr, filtr z witaminą C, ….) z ramki
montażowej.
(metody demontażu oraz montażu filtra są nieco inne patrz rysunki
po lewej)
Czyść filtr odświeżający raz w miesiącu oraz wymieniaj go raz na 4-5
miesięcy.
Czyść filtr za pomocą odkurzacza.
UWAGA
Nie dotykaj filtra plazmowego w ciągu 10 minut od otwarcia
przedniego panela .
Dotknięcie może spowodować porażenie prądem
1. Włóż filtr odświeżający z powrotem na miejsce
2. Wsuń górną część filtra powietrza z powrotem do
jednostki, uważając, aby krawędzie filtra po lewej i prawej były
poprawnie ułożone. Wsuń filtr do końca i oprzyj w miejscu podparcia.
Konserwacja.
Sprawdź przed konserwacją.
2
Jeśli planujesz nie używanie urządzenia przez długi należy wykonać
następujące czynności:
- włącz urządzenia w trybie FAN na około 4 godziny w celu osuszenia
wymiennika ciepła.
- wyłącz klimatyzator oraz odłącz napięcie zasilające
Wyjmij baterie z pilota
Jednostka zewnętrzna wymaga okresowych przeglądów oraz
czyszczenia.
Nie próbuj wykonywać tych czynności samodzielnie.
W tym celu skontaktuj się ze sprzedawcą lub dealerem urządzenia.
Przed ponownym uruchomieniem sprawdź:
- sprawdź połączenia elektryczne czy nie są rozłączone lub
uszkodzone
- sprawdź czy filtr powietrza jest założony
- sprawdź czy wlot i wylot powietrza z jednostki nie jest zablokowany
Uwaga
Nie dotykaj metalowych części urządzenia podczas wyjmowania filtra
powietrza.
Nie używaj wody do czyszczenia wnętrza klimatyzatora
Kontakt z wodą może spowodować uszkodzenie izolacji prowadzące
do porażenia prądem
W czasie czyszczenia urządzenia upewnij się że urządzenie jest
odłączone od zasilania elektrycznego
12
WSKAZÓWKI DLA UŻYTKOWNIKA
Następujące zdarzeni mogą wystąpić podczas normalnej pracy klimatyzator.
1.
Zabezpieczenie klimatyzatora
Zabezpieczenie sprężarki
Sprężarka nie załączy się przez około 3 4 minuty po wyłączeniu
Zabezpieczenie przed nadmuchem zimnego o powietrza (tylko dla modeli z pompą ciepła)
Urządzenie zaprojektowano w ten sposób aby nie nadmuchiwało zimnego powietrza pracując w trybie
grzania kiedy wymiennik ciepła jednostki wewnętrznej znajduje się w jednej z trzech sytuacji a nastawa
temperatury nie została osiągnięta:
- tuż po załączeniu trybu grzania
- w czasie trybu odszraniania
- Niska temperatura grzania
Tryb oszraniania (tylko dla modeli z pompą ciepła)
Szron/lód może tworzyć się na jednostce zewnętrznej w czasie pracy urządzenia w trybie grzania podczas
niskich temperatur zewnętrznych i wysokiej wilgotności. Tworzący się lód powoduje obniżenie wydajności
urządzenia.
Jeśli taka sytuacja zaistnieje urządzenie zatrzyma tryb grzania i przełączy się w tryb odszraniania
automatycznie. Czas odszraniania może wahać się od 4 do 10 minut w zależności od temperatury
zewnętrznej oraz ilości powstałego lodu na jednostce zewnętrznej
2.
Mgła wydostająca się z jednostki wewnętrznej
Mgła może się tworzyć ze względu na dużą różnicę temperatur między wlotem powietrza i wylotem powietrza
z jednostki wewnętrznej podczas pracy w trybie chłodzenia w pomieszczeniach, o wysokie wilgotności
względnej.
Mgła może się tworzyć z powodu wilgoci wytworzonej podczas rozmrażania, kiedy klimatyzator uruchomi się
ponownie w trybie grzania po procesie odszraniania
3.
Hałas generowany przez klimatyzator.
W czasie startu lub zatrzymania sprężarki może być słyszalny szum. Dźwięk ten spowodowany jest
przepływem czynnika chłodniczego w instalacji.
Urządzenie również może generować dźwięki podczas wychładzania lub wygrzewania się elementów
urządzenia. Jest to spowodowane rozszerzalnością cieplną materiałów konstrukcyjnych klimatyzatora.
Urządzenie może generować dźwięk podczas powrotu żaluzji kierunkowych do fabrycznego ustawienia (po
włączeniu urządzenia do zasilania)
4.
Wydobywający się kurz z jednostki wewnętrznej
W sytuacji kiedy klimatyzator nie był używany przez długi czas osiadły kurz z powietrza może zostać porwany
przez nawiewane powietrze. W takiej sytuacji należy oczyścić Wnętrzne klimatyzatora oraz oczyścić filtr
powietrza
13
WSKAZÓWKI DLA UŻYTKOWNIKA
6
7
8
9
Samoistne przełączanie klimatyzatora w tryb FAN z trybu chłodzenia lub grzania (tylko dla modeli z pompą
ciepła).
Kiedy temperatura w pomieszczeniu osiągnie zadaną wartość zostanie wyłączona sprężarka urządzenia a
klimatyzator przełączy się w tryb FAN automatycznie. Sprężarka zostanie załączona ponownie kiedy:
- w trybie grzania temperatura powietrza zacznie opadać (tylko dla modeli z pompą ciepła)
- w trybie chłodzenia temperatura powietrza zacznie wzrastać
Skraplająca woda może zbierać się na powierzchni jednostki wewnętrznej podczas pracy w trybie
chłodzenia w pomieszczeniach o wysokiej wilgotności (wilgotność względna wyższa niż 80%). Ustawić
żaluzje maksymalnie otwarte i włączyć wentylator na najwyższy bieg
Funkcja grzania (dla modeli z pompą ciepła)
Klimatyzator może pracować w trybie grzania.
Jeżeli komfortowa temperatura nie może być osiągnięta przez klimatyzator, zaleca się korzystanie z
dodatkowego źródła ciepła.
Funkcja auto-restart (opcja)
Jakakolwiek awaria zasilania powoduje zatrzymanie pracy klimatyzatora.
Dla urządzeń bez funkcji auto-restart, po przywróceniu zasilania zacznie migać kontrolka OPERATION na
jednostce wewnętrznej. Aby ponownie uruchomić urządzenie należy wcisnąć przycisk ON/OFF.
Urządzenie posiadające funkcje auto-restart, po przywróceniu zasilania uruchomi się automatycznie i
wszystkie ustawienia zostaną zachowane dzięki karcie pamięci.
10 Działanie urządzeń wydzielających pole elektromagnetyczne może powodować zakłócenia w działaniu
klimatyzatora.
14
KODY BŁĘDÓW
Po wystąpieniu jednego z poniższych objawów natychmiast zatrzymaj klimatyzator.
Odłącz zasilanie i skontaktuj się z serwisem.
Lampka OPERATION lub inne lampki szybko migają (5 razy na sekundę)
i objaw nie znika po odłączeniu i ponownym załączeniu zasilania.
Często przepala się bezpiecznik lub wyzwala wyłącznik automatyczny.
Problem
W klimatyzatorze stwierdzono wodę lub inne obce przedmioty.
Pilot nie działa lub działa nieprawidłowo.
Inne niepokojące symptomy.
Usterka
Diagnostyka
Naprawa
Urządzenie nie Brak energii elektrycznej Zaczekaj na powrót zasilania
startuje
Urządzenie odłączone od Sprawdź podłączenie elektryczne
zasilania
Urządzenie nie
schładza lub
nie ogrzewa
pomieszczenia
prawidłowo
Przepalony bezpiecznik
Wymień bezpiecznik
Wyładowane
w pilocie
Wymień baterie
baterie
Niewłaściwy czas ustawiony w programatorze
Czekaj lub zmień program
Źle ustawiona temperatura
Ustaw temperaturę.
Szczegóły w instrukcji obsługi pilota
Zablokowany filtr powietrza
Wyczyść filtr
Drzwi lub okna są otwarte Zamknij drzwi i okna
Zasłonięty wlot lub wylot
powietrza w jednostce
wewnętrznej lub zewnętrznej
Aktywowany 3-minutowy
postój sprężarki
Usuń przeszkodę.
Włącz klimatyzator
Czekaj
Jeśli problem nie zostanie zlikwidowany, skontaktuj się z instalatorem
Uwaga
Nie podejmuj prób naprawy urządzenia samodzielnie, w przypadku wystąpienia awarii skontaktuj
się z właściwym serwisem.
15
