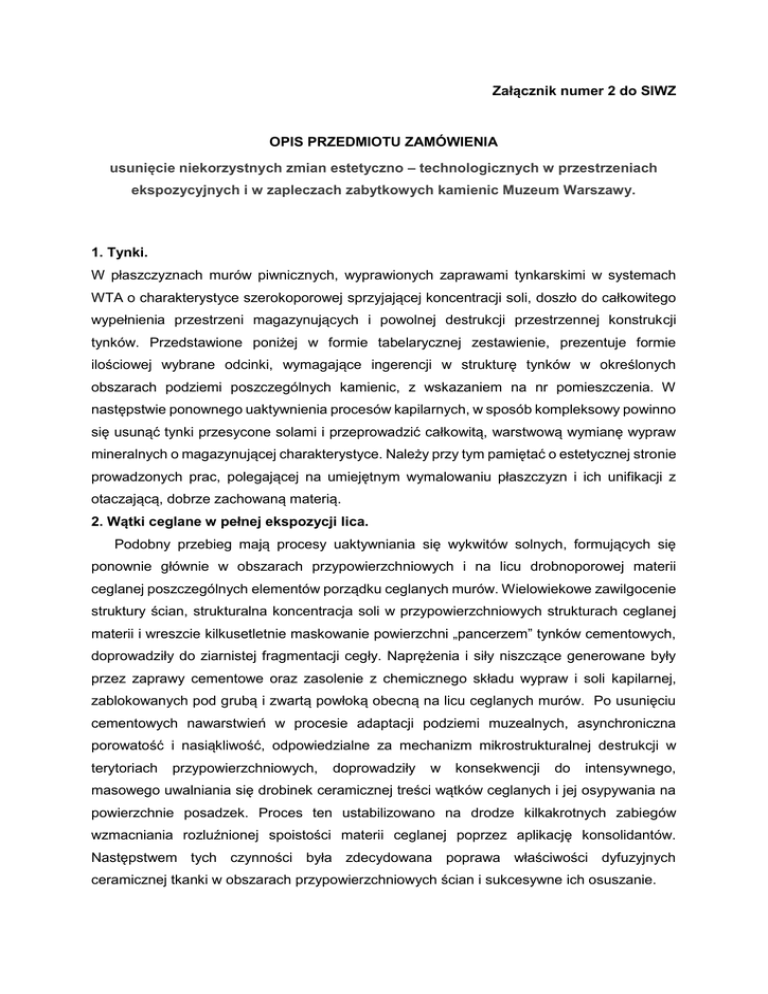

Załącznik numer 2 do SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA

Załącznik numer 2 do SIWZ
OPIS PRZEDMIOTU ZAMÓWIENIA
usunięcie niekorzystnych zmian estetyczno – technologicznych w przestrzeniach
ekspozycyjnych i w zapleczach zabytkowych kamienic Muzeum Warszawy.
1. Tynki.
W płaszczyznach murów piwnicznych, wyprawionych zaprawami tynkarskimi w systemach
WTA o charakterystyce szerokoporowej sprzyjającej koncentracji soli, doszło do całkowitego
wypełnienia przestrzeni magazynujących i powolnej destrukcji przestrzennej konstrukcji
tynków. Przedstawione poniżej w formie tabelarycznej zestawienie, prezentuje formie
ilościowej wybrane odcinki, wymagające ingerencji w strukturę tynków w określonych
obszarach podziemi poszczególnych kamienic, z wskazaniem na nr pomieszczenia. W
następstwie ponownego uaktywnienia procesów kapilarnych, w sposób kompleksowy powinno
się usunąć tynki przesycone solami i przeprowadzić całkowitą, warstwową wymianę wypraw
mineralnych o magazynującej charakterystyce. Należy przy tym pamiętać o estetycznej stronie
prowadzonych prac, polegającej na umiejętnym wymalowaniu płaszczyzn i ich unifikacji z
otaczającą, dobrze zachowaną materią.
2. Wątki ceglane w pełnej ekspozycji lica.
Podobny przebieg mają procesy uaktywniania się wykwitów solnych, formujących się
ponownie głównie w obszarach przypowierzchniowych i na licu drobnoporowej materii
ceglanej poszczególnych elementów porządku ceglanych murów. Wielowiekowe zawilgocenie
struktury ścian, strukturalna koncentracja soli w przypowierzchniowych strukturach ceglanej
materii i wreszcie kilkusetletnie maskowanie powierzchni „pancerzem” tynków cementowych,
doprowadziły do ziarnistej fragmentacji cegły. Naprężenia i siły niszczące generowane były
przez zaprawy cementowe oraz zasolenie z chemicznego składu wypraw i soli kapilarnej,
zablokowanych pod grubą i zwartą powłoką obecną na licu ceglanych murów. Po usunięciu
cementowych nawarstwień w procesie adaptacji podziemi muzealnych, asynchroniczna
porowatość i nasiąkliwość, odpowiedzialne za mechanizm mikrostrukturalnej destrukcji w
terytoriach
przypowierzchniowych,
doprowadziły
w
konsekwencji
do
intensywnego,
masowego uwalniania się drobinek ceramicznej treści wątków ceglanych i jej osypywania na
powierzchnie posadzek. Proces ten ustabilizowano na drodze kilkakrotnych zabiegów
wzmacniania rozluźnionej spoistości materii ceglanej poprzez aplikację konsolidantów.
Następstwem tych czynności była zdecydowana poprawa właściwości dyfuzyjnych
ceramicznej tkanki w obszarach przypowierzchniowych ścian i sukcesywne ich osuszanie.
Diametralna zmiana parametrów mikroklimatu w muzealnych podziemiach, powtórnie
uruchomiła mechanizm krystalizacji soli chemicznych, prowadzący do osypywania się materii
ceglanej na powierzchnie posadzek.
W efekcie bieżących obserwacji, na licu ścian piwnicznych ponownie ujawniły się pola z
czytelnymi objawami rekrystalizujących soli w formie skupisk i zabieleń wraz z mechanicznie
wypieraną, mikro-zdezintegrowaną materią ceglaną. Zgromadzona na powierzchni wilgoć w
dalszym ciągu, choć z mniejszą intensywnością koncentruje substancje solotwórcze. Sprzyja
to pojawianiu się białych nalotów, mimo kolejnych zabiegów ich usuwania.
W procesie planowanych zabiegów powtórnej ingerencji konserwatorskiej, po
uruchomieniu systemów wentylowania pomieszczeń piwnicznych, należy metodą odsysania
w umiejętny sposób, usunąć luźno zalegające wykwity solne. Zakres zmian w sferze
ekspozycji wątków ceglanych ujęto także w załączonej tabeli, która w ilościowej formie
eksponuje wybrane odcinki, wymagające ingerencji w strukturę w określonych obszarach
podziemi, z wskazaniem zgodnie z istniejącą dokumentacją na nr pomieszczenia i nr
kamienicy.. Zabieg prowadzony w sposób sumienny powinien przyczynić się do całkowitego
usunięcia wysoleń nagromadzonych na powierzchniach ceglanych. W obszarach gdzie sole
przywarły do materii ceramicznej zabieg powinien być wspomagany czynnościami
mikropiaskowania, po uprzednim odcięciu pomieszczeń kurtynami z folii PE.
Lp.
nr
nr
kamie pomienicy. szczenia
funkcje
(ekspozycja,
zaplecze)
rodzaj podłoża
(lico ceglane
/tynk)
zakres zmian
planowane czynności
(koncentracja soli,
zasolenie, dezintegracja)
(odsysanie, konsolidacja, lokalne uzupełnienie
ubytków zaprawami/ lokalne licowanie)
pow. m2
1.
28
P1/01
ekspozycja
lico ceglane
zasolenie/dezintegracja
odsysanie, konsolidacja (T2/2)
6 m2
2.
28
P1/02
ekspozycja
lico ceglane
zasolenie/dezintegracja
odsysanie, konsolidacja(T2/2)
45m2
3.
28
P1/02a
ekspozycja
lico ceglane
zasolenie/dezintegracja
odsysanie, konsolidacja, lokalne uzup. lica(T2/3)
43 m2
4.
28
P1/03
ekspozycja
lico ceglane
zasolenie/dezintegracja
odsysanie, konsolidacja, lokalne uzup. lica(T2/3)
8 m2
5.
28
P1/04a
zaplecze
tynk
koncentracja soli
wymiana tynku, malowanie (T2/1)
10 m2
6.
28
P1/05
zaplecze
tynk
koncentracja soli
wymiana tynku, malowanie (T2/1)
2 m2
7.
28
P1/06
zaplecze
tynk
koncentracja soli
wymiana tynku, malowanie (T2/1)
4 m2
8.
30
P1/07
ekspozycja
lico ceglane
zasolenie/dezintegracja
odsysanie, konsolidacja (T2/2)
3,5 m2
9.
30
P1/08
ekspozycja
lico ceglane
zasolenie/dezintegracja
odsysanie, konsolidacja, lokalne uzup. lica (T2/3)
16 m2
10.
30
P1/16
zaplecze
tynk
koncentracja soli
wymiana tynku, malowanie (T2/1)
8m2
11.
30
P1/17
zaplecze
tynk
koncentracja soli
wymiana tynku, malowanie (T2/1)
3m2
12.
32
P1/18
ekspozycja
lico ceglane
zasolenie/dezintegracja
odsysanie, konsolidacja, lokalne uzup. lica(T2/3)
48 m2
13.
32
P1/19
ekspozycja
lico ceglane
zasolenie/dezintegracja
odsysanie, konsolidacja (T2/2)
7,5 m2
14.
32
P1/20
ekspozycja
lico ceglane
zasolenie/dezintegracja
odsysanie, konsolidacja, lokalne uzup. lica(T2/3)
26 m2
15.
32
P1/21
ekspozycja
lico ceglane
zasolenie/dezintegracja
odsysanie, konsolidacja (T2/2)
4,5 m2
16.
32
P1/21
ekspozycja
lico ceglane
cz. bud.-konserwatorskie
17.
32
P1/23
zaplecze
tynk
koncentracja soli
poprawa drożności kanalizacji deszczowej (T2/4)
wymiana tynku, malowanie(T2/1)
11 m2
18.
34
P1/25
ekspozycja
lico ceglane
zasolenie/dezintegracja
odsysanie, konsolidacja (T2/2)
14,5 m2
19.
36
P1/27
ekspozycja
tynk
koncentracja soli
wymiana tynku, malowanie (T2/1)
5 m2
20.
38
P1/30
ekspozycja
lico ceglane
zasolenie/dezintegracja
odsysanie, konsolidacja (T2/2)
19 m2
21.
38
P1/31
ekspozycja
lico ceglane
zasolenie/dezintegracja
odsysanie, konsolidacja (T2/2)
3 m2
22.
38
P1/31A
zaplecze
tynk
koncentracja soli
wymiana tynku, malowanie (T2/1)
16 m2
23.
40
P1/34
ekspozycja
tynk
koncentracja soli
wymiana tynku, malowanie (T2/1)
4 m2
24.
40
P1/35
ekspozycja
tynk
koncentracja soli
wymiana tynku, malowanie (T2/1)
26 m2
25.
40
P1/35A
ekspozycja
lico ceglane
zasolenie/dezintegracja
odsysanie, konsolidacja, unifikacja (T2/3)
22 m2
26.
40
P1/36
zaplecze
tynk
koncentracja soli
wymiana tynku, malowanie (T2/1)
6 m2
27.
42
P1/40
ekspozycja
tynk
koncentracja soli
wymiana tynku, malowanie (T2/1)
14 m2
28.
42
P1/42
ekspozycja
tynk
koncentracja soli
wymiana tynku, malowanie (T2/1)
4,5 m2
29. Nm. 4
P1/45
zaplecze
tynk
koncentracja soli
wymiana tynku, malowanie (T2/1)
15 m2
30. Nm. 4
P1/45
zaplecze
lico ceglane
zasolenie/dezintegracja
odsysanie, konsolidacja (T2/2)
1,5 m2
31. Nm. 4
P1/48
zaplecze
tynk
koncentracja soli
wymiana tynku, malowanie (T2/1)
1,5 m2
32. Nm. 6
P1/53
zaplecze
tynk
cz. bud.-konserwatorskie
ocieplenie stropu od strony wewnętrznej(T2/5)
33. Nm. 6
P1/53
zaplecze
tynk
koncentracja soli
wymiana tynku, malowanie (T2/1)
6 m2
34. Nm. 6 P1/54A
zaplecze
tynk
koncentracja soli
wymiana tynku, malowanie (T2/1)
15 m2
35. Nm. 8
P1/54
zaplecze
tynk
koncentracja soli
wymiana tynku, malowanie (T2/1)
5 m2
36
Nm. 8
P1/55
zaplecze
tynk
koncentracja soli
wymiana tynku, malowanie (T2/1)
4 m2
37
40
P2/01
ekspozycja
lico ceglane
zasolenie/dezintegracja
38
42
P2/02
ekspozycja
lico ceglane
zasolenie/dezintegracja
odsysanie, konsolidacja (T2/2)
24 m2
39
42
P2/02
ekspozycja
lico ceglane
zasolenie/dezintegracja
odsysanie, konsolidacja, lokalne uzup. lica(T2/3)
31 m2
odsysanie, konsolidacja, lokalne uzup. lica(T2/3) 36,5 m2
L.p. Czynności podlegające wycenie = 1m2 powierzchni
1.
Wymiana tynków WTA + malowanie uzupełnionych fragmentów na ścianach i sklepieniach (średnio) (T2/1)
2.
Usunięcie wysoleń na licu ceglanym oraz konsolidacja preparatami krzemoorganicznymi (średnio ściana/sklepienie) (T2/2)
3.
Usunięcie wysoleń na cegle, konsolidacja oraz uzupełnienie ubytków zaprawami mineralnymi, barwionym w masie lub
flekowanie za pomocą cegieł ceramicznych o proporcjach średniowiecznych (cena średnia ściana /sklepienie) (T2/3)
4.
ocieplenie stropu w toalecie dla osób niepełnosprawnych, poprawa drożności kanalizacji deszczowej,
W polach sklepień kolebkowych znów dochodzi do lokalnego osypywania się suchej tkanki
ceramicznej, minimalnie wspomaganego procesami rekrystalizacji (fot. nr 4 i 5).
Odcinki przypowierzchniowe pozbawione wykwitów solnych i w dostatecznym stopniu
osuszone wymagają pilnej i skutecznej ingerencji w strukturę materii, poprzez szeroko
poprowadzoną aplikację konsolidantów wybranymi metodami konserwatorskimi. Najlepiej
zastosować preparaty głęboko penetrujące o niskiej lepkości i poprawnej antyerozyjnej
odporności. Zaleca się użycie dwu preparatów wzmacniających o różnych stężeniach, w kilku
kombinacjach: np. jako prekonsolidanta i zasadniczego środka wzmacniającego. Wybór
metody powinien być dopasowany do lokalnych uwarunkowań, związanych z spadkiem
spoistości w strukturze wątków ceramicznych.
Nakładanie impregnatów należy prowadzić wybranymi metodami – poprzez natrysk lub
pędzlowanie. Należy jednak przy tym wziąć pod uwagę konieczność maskowania folią PE
wszystkich powierzchni i elementów nie objętych procesem konsolidacji tj,: posadzki,
przegrody szklane i pozostałe detale wyposażenia. Istotnym zagadnieniem towarzyszącym
procesom konsolidacji jest okres sezonowania impregnatów i spowolnienie tempa
odparowywania zaaplikowanych substancji. Koniecznością będzie zatem ograniczenie
wymiany powietrza i lokalne wyłączanie pomieszczeń, w których zabiegi będą wykonywane.
