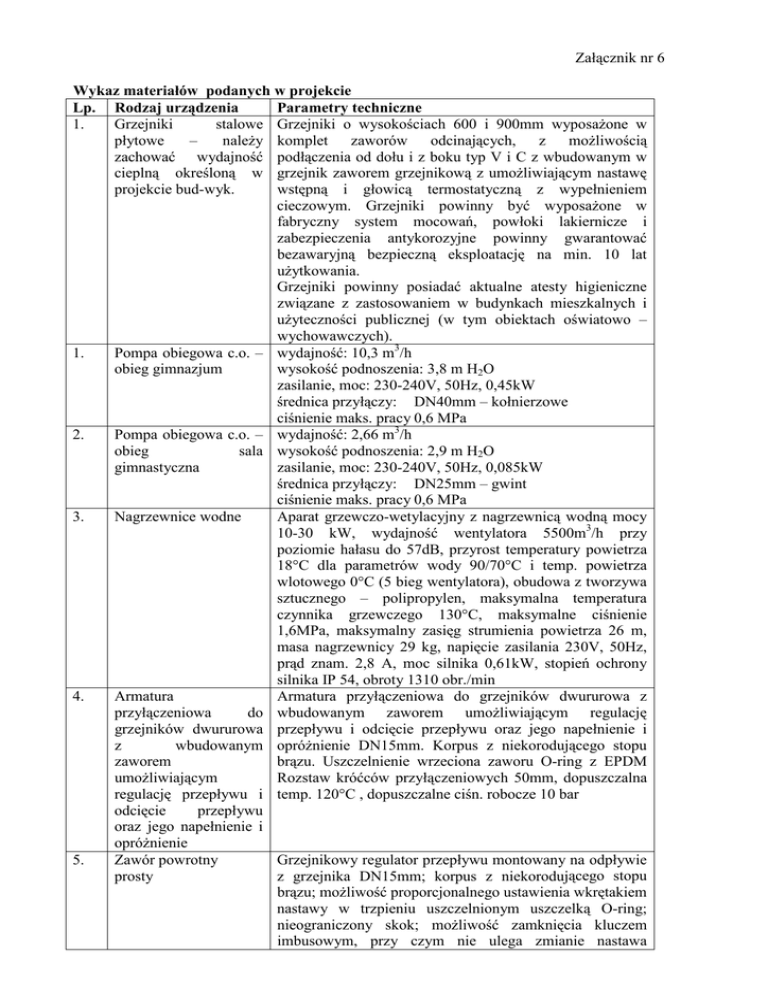

Załącznik nr 6
Wykaz materiałów podanych w projekcie
Lp. Rodzaj urządzenia
Parametry techniczne
1.
Grzejniki
stalowe Grzejniki o wysokościach 600 i 900mm wyposaŜone w
płytowe
–
naleŜy komplet zaworów odcinających, z moŜliwością
zachować wydajność podłączenia od dołu i z boku typ V i C z wbudowanym w
cieplną określoną w grzejnik zaworem grzejnikową z umoŜliwiającym nastawę
projekcie bud-wyk.
wstępną i głowicą termostatyczną z wypełnieniem
cieczowym. Grzejniki powinny być wyposaŜone w
fabryczny system mocowań, powłoki lakiernicze i
zabezpieczenia antykorozyjne powinny gwarantować
bezawaryjną bezpieczną eksploatację na min. 10 lat
uŜytkowania.
Grzejniki powinny posiadać aktualne atesty higieniczne
związane z zastosowaniem w budynkach mieszkalnych i
uŜyteczności publicznej (w tym obiektach oświatowo –
wychowawczych).
1.
Pompa obiegowa c.o. – wydajność: 10,3 m3/h
obieg gimnazjum
wysokość podnoszenia: 3,8 m H2O
zasilanie, moc: 230-240V, 50Hz, 0,45kW
średnica przyłączy: DN40mm – kołnierzowe
ciśnienie maks. pracy 0,6 MPa
2.
Pompa obiegowa c.o. – wydajność: 2,66 m3/h
obieg
sala wysokość podnoszenia: 2,9 m H2O
gimnastyczna
zasilanie, moc: 230-240V, 50Hz, 0,085kW
średnica przyłączy: DN25mm – gwint
ciśnienie maks. pracy 0,6 MPa
3.
Nagrzewnice wodne
Aparat grzewczo-wetylacyjny z nagrzewnicą wodną mocy
10-30 kW, wydajność wentylatora 5500m3/h przy
poziomie hałasu do 57dB, przyrost temperatury powietrza
18°C dla parametrów wody 90/70°C i temp. powietrza
wlotowego 0°C (5 bieg wentylatora), obudowa z tworzywa
sztucznego – polipropylen, maksymalna temperatura
czynnika grzewczego 130°C, maksymalne ciśnienie
1,6MPa, maksymalny zasięg strumienia powietrza 26 m,
masa nagrzewnicy 29 kg, napięcie zasilania 230V, 50Hz,
prąd znam. 2,8 A, moc silnika 0,61kW, stopień ochrony
silnika IP 54, obroty 1310 obr./min
4.
Armatura
Armatura przyłączeniowa do grzejników dwururowa z
przyłączeniowa
do wbudowanym zaworem umoŜliwiającym regulację
grzejników dwururowa przepływu i odcięcie przepływu oraz jego napełnienie i
z
wbudowanym opróŜnienie DN15mm. Korpus z niekorodującego stopu
zaworem
brązu. Uszczelnienie wrzeciona zaworu O-ring z EPDM
Rozstaw króćców przyłączeniowych 50mm, dopuszczalna
umoŜliwiającym
regulację przepływu i temp. 120°C , dopuszczalne ciśn. robocze 10 bar
odcięcie
przepływu
oraz jego napełnienie i
opróŜnienie
5.
Zawór powrotny
Grzejnikowy regulator przepływu montowany na odpływie
prosty
z grzejnika DN15mm; korpus z niekorodującego stopu
brązu; moŜliwość proporcjonalnego ustawienia wkrętakiem
nastawy w trzpieniu uszczelnionym uszczelką O-ring;
nieograniczony skok; moŜliwość zamknięcia kluczem
imbusowym, przy czym nie ulega zmianie nastawa
6.
7.
8.
9.
wstępna przy otwieraniu i zamykaniu regulatora;
moŜliwość stosowania regulatora do podłączenia węŜa 1/2"
do spuszczenia i napełnienia grzejnika wodą. Dla wersji z
gwintem wewnętrznym moŜliwość podłączenia do rury
gwintowanej lub do wersji z gwintem zewnętrznym
moŜliwość podłączenia za pomocą złączki gwintowanej
zaciskowej do rury z miedzi, stali cienkościennej lub rury
zespolonej, a takŜe dodatkowo do rury z tworzywa
sztucznego.
Dopuszczalna temperatura:
120°C
Dopuszczalne nadciśnienie robocze:
10 bar
Zawór termostatyczny Zawór grzejnikowy z nastawą wstępną dostosowany do
prosty
wymagań techniki grzewczej do instalacji dwururowych.
Korpus wykonany są z brązu odpornego na korozję z
zewnątrz niklowany DN 15mm. Współpracujący z głowicą
termostatyczną tego samego producenta
Bezobsługowe uszczelnienie trzpienia dwiema uszczelkami
typu O-ring z EPDM.
Złącze na wewnętrzny gwint kielichowy i półśrubunek.
Dopuszczalna temperatura:
120°C
Dopuszczalne nadciśnienie robocze:
10 bar
Zawór równowaŜący - ciśnienie nominalne:
PN 20
gwintowany
- max. ciśnienie robocze:
2,0 MPa = 20 bar
- max. temperatura robocza: 120°C
- min. temperatura pracy:
-20°C
- DN15mm wskaźnik przepływu Kvs=2,52
- DN20mm wskaźnik przepływu Kvs=5,70
- DN25mm wskaźnik przepływu Kvs=8,70
- DN32mm wskaźnik przepływu Kvs=14,2
- DN40mm wskaźnik przepływu Kvs=19,2
- DN50mm wskaźnik przepływu Kvs=33,0
Zawory kulowe
Zawór kulowy dostosowany do wymagań techniki
grzewczej. Korpus i kula wykonane są z brązu odpornego
na korozję. Kula z gładkim przelotem. Wersje od DN 10 do
DN 50. MoŜliwe do zdemontowania pokrętło z tworzywa
sztucznego odpornego na uderzenia, o małym wysięgu.
Bezobsługowe uszczelnienie trzpienia dwiema uszczelkami
typu O-ring z EPDM.
Uszczelnienie kuli z czystego PTFE.
Złącze na wewnętrzny gwint kielichowy.
Dopuszczalna temperatura:
120°C
Dopuszczalne nadciśnienie robocze:
10 bar
Rury
tworzywowe - rury tworzywowe z polipropylenu PP-R PN20 (SDR6)
stabilizowane
z
perforowaną
wkładką
aluminiową
i stalowe
Sterownik
programowalny
tygodniowy/godzinowy
płynnie regulujący
stabilizacyjną,
(piony,
poziomy
na
poszczególnych
kondygnacjach oraz podejścia pod grzejniki). Połączenia rur
polipropylenowych wykonywane poprzez zgrzewanie (polifuzję
termiczną). Połączenia rur PP-R przy pomocy kształtek.
Trwałość gwarantowana przez producenta na bezawaryjną
eksploatację powinna wynosić nie krócej niŜ 10lat.
System rur i kształtek PP-R powinien posiadać aprobatę
techniczną do stosowania w budownictwie.
- rury stalowe ze szwem. Połączenia rur spawane
Programowany sterownik temperatury:
Zasilanie: 2 baterie alkaliczne 1,5V (w komplecie)
Zakres nastawy: 5 ... 35 °C
Rozdzielczość nastaw i wskazań: 0,5 °C
prędkość obrotową
wentylatora nagrzewnicy,
współpracujący z
termostatem
wewnętrznym i zaworem
z siłownikiem
elektrycznym napięcie
znamionowe 230V (AC)
50Hz,
Dopuszczalne obciąŜenie wyjścia sterującego: 5(2) A (24...230
V AC)
IP:30
Sposób montaŜu: natynkowy
Parametry otoczenia pracy: 0 ... 50 °C
Czas przełączania cyklów pracy:60 min
Programator: z zegarem tygodniowym
Tryby pracy: ustawienia fabryczne lub indywidualne
