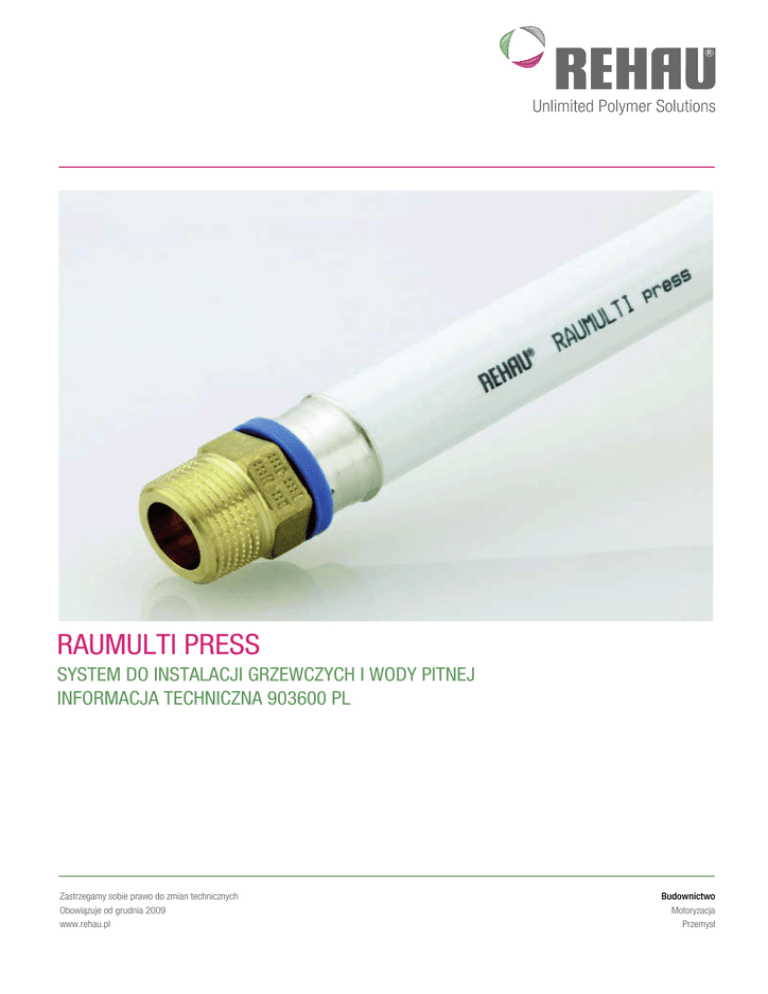

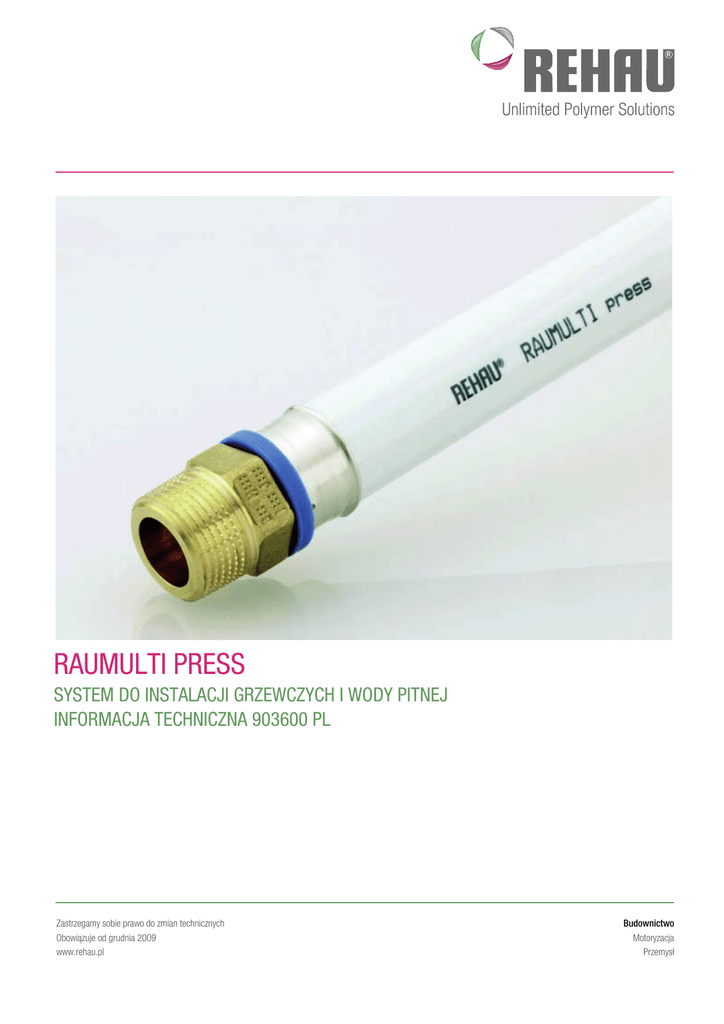

raumulti press

RAUMULTI PRESS
SYSTEM DO INSTALACJI GRZEWCZYCH I WODY PITNEJ
INFORMACJA TECHNICZNA 903600 PL
Zastrzegamy sobie prawo do zmian technicznych
Obowiązuje od grudnia 2009
www.rehau.pl
Budownictwo
Motoryzacja
Przemysł
1.
WSKAZÓWKI BEZPIECZEŃSTWA I INFORMACJE . . . . . 3
2.
SYSTEM REHAU RAUMULTI PRESS . . . . . . . . . . . . . . . 5
8.
8.1
PRÓBA CIŚNIENIOWA . . . . . . . . . . . . . . . . . . . . . . . . .
Protokół z próby ciśnieniowej RAUMULTI press z rurą
uniwersalną RAUMULTI (MKV) . . . . . . . . . . . . . . . . . . . .
Protokół z próby ciśnieniowej RAUMULTI press z rurą
RAUBASIC PE-XB . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Protokół z próby ciśnieniowej RAUBASIC press
dla systemu ogrzewania płaszczyznowego . . . . . . . . . . .
41
9.
9.1
9.2
9.3
9.4
9.5
RURY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rury uniwersalne RAUMULTI . . . . . . . . . . . . . . . . . . . . .
Rury RAUBASIC PE-Xb . . . . . . . . . . . . . . . . . . . . . . . . .
Dane techniczne rur, wartości orientacyjne . . . . . . . . . .
Żywotność rur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tabele strat ciśnienia . . . . . . . . . . . . . . . . . . . . . . . . . .
42
42
42
43
43
44
10.
10.1
10.2
KSZTAŁTKI RAUMULTI PRESS . . . . . . . . . . . . . . . . . . 53
Kształtki RAUMULTI press . . . . . . . . . . . . . . . . . . . . . . . 53
Możliwe kombinacje RAUMULTI press
i RAUBASIC press . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
11.
11.1
TRANSPORT I SKŁADOWANIE . . . . . . . . . . . . . . . . . . 55
Postępowanie z rurami REHAU i elementami systemu . . . 55
12.
12.1
12.2
NARZĘDZIA MONTAŻOWE RAUMULTI X-PRESS1 . . . . . 56
Zestaw RAUMULTI X-press1 TOOL 16-32. . . . . . . . . . . . 56
Kontrola i konserwacja RAUTOOL X-press1
i szczęk wtykanych . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
13.
13.1
13.2
13.3
TECHNIKA ŁĄCZENIA RAUMULTI PRESS . . . . . . . . . . 57
Bezpieczeństwo użytkownika . . . . . . . . . . . . . . . . . . . . . 57
Zastosowanie narzędzi zgodne z przeznaczeniem . . . . . 57
Przebieg montażu . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
8.2
3.
3.1
3.2
3.3
ELEMENTY SYSTEMU . . . . . . . . . . . . . . . . . . . . . . . . .
System REHAU RAUMULTI press . . . . . . . . . . . . . . . . . . .
Porównanie systemów . . . . . . . . . . . . . . . . . . . . . . . . . .
Możliwe połączenia rur RAUMULTI press
i RAUBASIC press . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6
7
8
4.
4.1
4.2
4.3
4.4
4.5
4.6
4.7
4.8
INSTALACJE WODY PITNEJ . . . . . . . . . . . . . . . . . . .
Rury do instalacji wody pitnej . . . . . . . . . . . . . . . . . . .
Kształtki do instalacji wody pitnej . . . . . . . . . . . . . . . .
Wymagania w stosunku do wody pitnej . . . . . . . . . . . .
Parametry robocze . . . . . . . . . . . . . . . . . . . . . . . . . . .
Akcesoria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dopuszczenia i certyfikaty jakości . . . . . . . . . . . . . . . . .
Montaż natynkowy . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montaż podtynkowy . . . . . . . . . . . . . . . . . . . . . . . . . . .
10
10
10
10
10
10
11
11
11
5.
5.1
5.2
5.3
5.4
5.5
5.6
5.7
INSTALACJE GRZEWCZE . . . . . . . . . . . . . . . . . . . . . . . 12
Rury do instalacji grzewczych . . . . . . . . . . . . . . . . . . . 12
Kształtki do instalacji grzewczych . . . . . . . . . . . . . . . . . 12
Parametry robocze . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Dopuszczenia i certyfikaty jakości . . . . . . . . . . . . . . . . . 13
Zestawienie komponentów instalacji grzewczej . . . . . . . 14
Podłączenie do grzejników kompaktowych . . . . . . . . . . . 16
Podłączenie do grzejników ze zintegrowanymi
zaworami. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Przyłączenie do armatury grzewczej . . . . . . . . . . . . . . 20
System podłączeń grzejników w listwie
przypodłogowej REHAU . . . . . . . . . . . . . . . . . . . . . . . . 21
5.8
5.9
6.
6.1
6.2
6.3
7.
7.1
7.2
7.3
7.4
7.5
7.6
7.7
7.8
2
OGRZEWANIE PŁASZCZYZNOWE RAUBASIC PRESS .
System siatki montażowej RAUBASIC . . . . . . . . . . . . . .
Przebieg montażu . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Wykresy do wymiarowania i ustawienia ogrzewania
płaszczyznowego . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
WSKAZÓWKI DOTYCZĄCE PROJEKTOWANIA
I MONTAŻU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Informacje ogólne . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Izolowanie przewodów rurowych . . . . . . . . . . . . . . . . .
Zmiana długości uwarunkowana temperaturą . . . . . . . .
Obliczanie wydłużenia liniowego . . . . . . . . . . . . . . . . . .
Wskazówki dotyczące układania
przewodów rurowych . . . . . . . . . . . . . . . . . . . . . . . . .
Instalacja ze źródłami ciepła . . . . . . . . . . . . . . . . . . . .
Minimalne odległości zaprasowywania . . . . . . . . . . . . .
Minimalne długości rur . . . . . . . . . . . . . . . . . . . . . . . .
9
31
31
31
33
35
35
35
35
36
36
36
37
37
8.3
38
39
40
1. WSKAZÓWKI BEZPIECZEŃSTWA I INFORMACJE
Informacje ogólne
Przed przystąpieniem do montażu należy uważnie i dokładnie
przeczytać wskazówki bezpieczeństwa oraz instrukcję obsługi.
- instrukcja obsługi powinna być przechowywana w łatwo dostępnym
miejscu
- jeżeli nie zrozumieliście Państwo wskazówek bezpieczeństwa lub
poszczególnych kroków montażowych lub macie Państwo wątpliwości odnośnie ich znaczenia, prosimy o kontakt z najbliższym
Biurem Handlowo-Technicznym REHAU
Zastosowanie zgodne z przeznaczeniem
System RAUMULTI press należy projektować, instalować i eksploatować
w sposób opisany w tej Informacji technicznej. Inne zastosowania są
niezgodne z przeznaczeniem i w związku z tym niedopuszczalne.
Podczas instalacji przewodów i urządzeń należy przestrzegać
obowiązujących międzynarodowych i krajowych przepisów
dotyczących prowadzenia instalacji, montażu oraz bezpieczeństwa
i higieny, a także wskazówek zawartych w tej Informacji technicznej.
Przed zastosowaniem systemu w sposób nieopisany w tej Informacji
technicznej (zastosowania specjalne) należy skontaktować się
z naszym Działem Technicznym.
- prosimy o kontakt z najbliższym Biurem Handlowo-Technicznym
REHAU
Dla poszczególnych produktów REHAU opracowano oddzielne wskazówki projektowe i montażowe. Przy tym zostały przywołane ogólnie
obowiązujące normy i przepisy.
- należy przestrzegać aktualnie obowiązujących wytycznych, norm
oraz przepisów
- należy również przestrzegać szczegółowych norm, przepisów oraz
wytycznych dotyczących projektowania, montażu i eksploatacji
instalacji wody pitnej, grzewczych lub instalacji wewnętrznych, nie
są one częścią składową tej Informacji technicznej
Ogólne wskazówki bezpieczeństwa
Miejsce pracy powinno być zawsze czyste i uporządkowane.
- miejsce pracy powinno być dobrze oświetlone
- dzieci, zwierzęta domowe oraz niepowołane osoby nie powinny mieć
dostępu do narzędzi oraz miejsca, w którym odbywa się montaż.
Należy o tym pamiętać szczególnie podczas renowacji instalacji
w zamieszkałych budynkach
- należy używać tylko komponentów przeznaczonych do danego systemu rur REHAU
- zastosowanie komponentów nienależących do danego systemu lub
urządzeń nieprzeznaczonych do danego systemu instalacyjnego
REHAU może być przyczyną wypadków oraz innych niebezpiecznych
sytuacji
Uprawnieni instalatorzy
Montaż systemów REHAU należy zlecać tylko i wyłącznie
przeszkolonym instalatorom posiadającym odpowiednie
uprawnienia.
- prace na instalacji elektrycznej mogą wykonywać tylko i wyłącznie
instalatorzy posiadający odpowiednie uprawnienia
Ubranie robocze
Należy używać okularów ochronnych, odpowiedniej odzieży
roboczej, butów ochronnych oraz hełmu, a długie włosy należy
chronić siatką.
- nie wolno nosić szerokiej odzieży oraz ozdób. Są one narażone na
wciągnięcie przez ruchome części
Bezpieczeństwo podczas montażu
Nożyce do rur REHAU oraz rolkowy obcinak do rur mają niebezpieczne ostrza.
- należy tak przechowywać i używać nożyc montażowych REHAU, aby
nie stanowiły one zagrożenia
- odcinając rury, należy zachować bezpieczny odstęp między uchwytem a nożycami
- podczas zaciskania nie wolno dotykać zaciskanego miejsca oraz
ruchomych części urządzenia
- aż do chwili całkowitego zaciśnięcia kształtka może wypaść z rury.
Można się zranić!
- w trakcie prac konserwacyjnych, naprawczych, zmieniając
oprzyrządowanie lub miejsce montażu, należy wyjmować wtyczkę
z gniazdka lub akumulator urządzenia, albo zabezpieczyć urządzenie
przed przypadkowym włączeniem
3
Wskazówki dotyczące tej Informacji technicznej
Zakres obowiązywania
Ta Informacja techniczna obowiązuje na terenie Polski.
Wyszukiwanie
Na początku tego rozdziału znajduje się szczegółowy spis treści wraz
z tytułami podrozdziałów oraz numery stron.
Piktogramy oraz oznaczenia
Wskazówka bezpieczeństwa
Wskazówka prawna
Informacja
Informacja w internecie
Zalety
Co jakiś czas należy sprawdzać, czy dostępne są nowsze wersje Informacji technicznych. Jest to konieczne, aby zapewnić bezpieczeństwo
użytkownika oraz prawidłowe funkcjonowanie naszych produktów. Data
wydania Informacji technicznych znajduje się z w prawym, dolnym rogu
okładki (np. 3.06 oznacza marzec 2006). Aktualne Informacje techniczne znajdziecie Państwo w najbliższym Biurze Handlowo-Technicznym REHAU, w hurtowniach instalacyjnych lub można je pobrać ze
strony internetowej:
www.rehau.pl
4
2. SYSTEM REHAU RAUMULTI PRESS
Zalety
Promieniowe połączenia zaciskowe REHAU
- wytrzymałe łączenia, szybki i prosty montaż
w warunkach budowy
- bezproblemowa kontrola optyczna
Rury REHAU
Stosowane z powodzeniem w instalacji wody
pitnej i grzewczej
- rury uniwersalne RAUMULTI MKV (PN 10)
- rury RAUBASIC PE-Xb (PN 6)
Program kształtek RAUMULTI press
- mogą być stosowane w instalacjach sanitarnych i grzewczych
- jeden program kształtek, nie ma niebezpieczeństwa pomyłki
RAUTOOL X-press1
- narzędzie elektryczno-hydrauliczne
z akumulatorem
- kompaktowa budowa
5
3. ELEMENTY SYSTEMU
Zakres zastosowania systemu REHAU RAUMULTI press:
- instalacje wody pitnej
- instalacje grzewcze
Parametry:
- tylko instalacje wewnątrz budynków
- temperatury oraz ciśnienia robocze, a także dopuszczenia znajdują
się w rozdziałach opisujących poszczególne zakresy zastosowania
systemu
-
Poszczególne elementy systemu zostały wzajemnie dopasowane i skontrolowane.
łatwy montaż
łatwe w obsłudze narzędzia do zaciskania
szybkość łączenia
natychmiastowe obciążenie ciśnieniem
trwale szczelne połączenie
materiał nie sprzyja powstawaniu osadów
podczas wykonywania połączeń nie trzeba używać otwartego ognia
UWAGA
Niebezpieczeństwo uszkodzenia instalacji
Ciśnienie wyższe od dopuszczalnego może uszkodzić elementy
systemu.
- należy przestrzegać maksymalnego ciśnienia roboczego dla
poszczególnych typów rur:
- rury uniwersalne RAUMULTI: 10 bar
- rury RAUBASIC PE-Xb: 6 bar
- połączenia rur RAUMULTI i RAUBASIC PE-Xb: 6 bar
- zbyt wysokiemu ciśnieniu można zapobiegać, stosując zawory
bezpieczeństwa, ograniczniki ciśnienia lub rozdzielacze systemów
Listę artykułów systemu REHAU RAUMULTI press oraz aktualny
cennik brutto można otrzymać w wybranych hurtowniach lub
w regionalnych Biurach Handlowo-Technicznych REHAU.
Więcej informacji znajdziecie Państwo na stronie internetowej
www.rehau.pl
System REHAU RAUMULTI press składa się z następujących elementów:
- rury uniwersalne RAUMULTI z PE-RT / AL / PE-RT o średnicy
od 16 do 32 mm
- rury RAUBASIC PE-Xb z i bez warstwy antydyfuzyjnej o średnicy
od 16 do 25 mm
- kształtki RAUMULTI press z mosiądzu standardowego z tulejami
zaciskowymi ze stali nierdzewnej
- RAUTOOLX-press1 - narzędzie zaciskowe z napędem akumulatorowym
- akcesoria
Rys. 3-2
Rys. 3-1
6
Promieniowe połączenie zaciskowe REHAU RAUMULTI press
Kształtki RAUMULTI press
3.1
System REHAU RAUMULTI press
Zastosowanie
Rury uniwersalne
RAUMULTI
ciśnienie robocze: 10 bar
RAUBASIC rury PE-Xb
ciśnienie robocze: 6 bar
Jednostka dostawcza
Średnica (mm)
Instalacje wody pitnej i instalacje grzewcze
zwój
16 x 2,0
100 m
odcinek prosty
16 x 2,0
5m
zwój
20 x 2,0
100 m
odcinek prosty
20 x 2,0
5m
zwój
25 x 2,5
25 m
odcinek prosty
25 x 2,5
5m
odcinek prosty
32 x 3,0
5m
Instalacje wody pitnej
rura RAUBASIC PE-Xb bez
warstwy antydyfuzyjnej
Instalacje grzewcze
rura RAUBASIC PE-Xb
z warstwą antydyfuzyjną
zwój
16 x 2,0
100 m
100 m / 240 m
odcinek prosty
16 x 2,0
5m
-
zwój
20 x 2,0
100 m
100 m / 240 m
odcinek prosty
20 x 2,0
100 m
-
zwój
25 x 2,3 EX
50 m
50 m
odcinek prosty
25 x 2,3 EX
5m
-
Technika łączenia
16, 20, 25 i 32
połączenie zaciskane promieniowo RAUMULTI press
Kształtki
16, 20, 25 i 32
asortyment kształtek RAUMULTI press z uszczelką samouszczelniającą, tuleją zaciskową ze stali nierdzewnej oraz niebieskim
pierścieniem
Narzędzia
16, 20, 25 i 32
zestaw narzędzi RAUMULTI X-press1 16-32 zawiera:
- podstawowe urządzenie akumulatorowe RAUTOOL X-press1
z akumulatorem
- cęgi zaciskowe RAUMULTI X-press1 16-32
- ładowarka do RAUTOOL X-press1
- dodatkowy akumulator do RAUTOOL X-press1
- nożyce do rur RAUMULTI 16-25
- obcinak do rur RAUMULTI 32 - urządzenie do kalibrowania
RAUMULTI 16-32
Tab. 3-1
Zestawienie systemu RAUMULTI press
7
3.2
Porównanie systemów
System
Rura
Ksz ta ł t k a
R A UM ULTI press
Rura uniwersalna RAUMULTI
z kształtką RAUMULTI press
Rura RAUBASIC PE-Xb z kształtką RAUMULTI press
sys tem 10 bar
system 6 bar
Rura uniwersalna RAUMULTI
Rura RAUBASIC PE-Xb
bez warstwy antydyfuzyjnej
RAUBASIC PE-Xb-Rohr
z warstwą antydyfuzyjną
Kształtka RAUMULTI press
średnica 16-32, z uszczelką samouszczelniającą, tuleją zaciskową oraz niebieskim pierścieniem
z tworzywa sztucznego
Narzędzia
RAUTOOL X-press1
narzędzie zaciskowe z napędem akumulatorowym
RAUMULTI press
urządzenie do kalibrowania
RAUMULTI press
cęgi zaciskowe RAUMULTI press
Kolejność montażu
1. Przyciąć rurę uniwersalną RAUMULTI oraz rurę RAUBASIC PE-Xb
2. Kalibrować i chwycić rurę uniwersalną RAUMULTI oraz rurę RAUBASIC PE-Xb
3. Wsunąć kształtkę RAUMULTI press
4. Zacisnąć
UWAGA
Niebezpieczeństwo uszkodzenia instalacji
Ciśnienie wyższe od dopuszczalnego, nieprawidłowy dobór komponentów systemu lub narzędzi mogą być przyczyną uszkodzenia
elementów systemu lub powstawania nieszczelności.
Należy przestrzegać maksymalnego ciśnienia roboczego oraz wskazówek dotyczących połączeń rur RAUMULTI press oraz RAUBASIC press
znajdujących się na stronie 10.
8
3.3
Możliwe połączenia rur RAUMULTI press i RAUBASIC
press
UWAGA
Niebezpieczeństwo uszkodzenia instalacji!
Do produktów RAUMULTI nie należy używać kształtek i narzędzi
RAUBASIC press, ponieważ może to być przyczyną nieszczelności.
- do produktów RAUMULTI należy zawsze używać kształtek i narzędzi
RAUMULTI press
- do produktów RAUBASIC należy zawsze używać kształtek i narzędzi
RAUBASIC press
Niedopuszczalne połączenia
Dopuszczalne połączenia
kształtka RAUBASIC press z rurą uniwersalną RAUMULTI
kształtka RAUMULTI press z rurą uniwersalną RAUMULTI i narzędziem
RAUTOOL X-press1 oraz nożycami do obcinania rur RAUMULTI
kształtka RAUMULTI press z rurą uniwersalną RAUMULTI oraz
narzędziem RAUBASIC press
kształtka RAUMULTI press z rurą RAUBASIC PE-Xb i narzędziem
RAUTOOL X-press1 oraz nożycami do obcinania rur RAUMULTI
kształtka RAUMULTI press z rurą RAUBASIC PE-Xb oraz narzędziem
RAUBASIC press
kształtka RAUBASIC press z rurą RAUBASIC PE-Xb i narzędziem
RAUTOOL X-press1 oraz nożycami do obcinania rur RAUBASIC
kształtka RAUBASIC press z rurą RAUBASIC PE-Xb oraz narzędziem
RAUTOOL X-press1
9
4. INSTALACJE WODY PITNEJ
4.1
Rury do instalacji wody pitnej
- rura uniwersalna RAUMULTI
- odporna na zginanie, nieodkształcająca się
- rura RAUBASIC PE-Xb bez warstwy antydyfuzyjnej
- elastyczna
- rury zostały przebadane toksykologicznie i fizykochemicznie
4.2
Kształtki do instalacji wody pitnej
- kształtki RAUMULTI press i RAUBASIC press są wykonane z mosiądzu
standardowego
Kształtki z mosiądzu standardowego są od wielu lat szeroko stosowane w instalacjach wody pitnej. Tam, gdzie woda pitna może
korodować kształtki instalacji sanitarnej z mosiądzu standardowego,
REHAU zaleca zastosowanie tulei zaciskowych REHAU z kształtkami
z mosiądzu odpornego na odcynkowanie zgodnie z normami PN-EN
12164 do PN-EN 12168.
Wymagania w stosunku do wody pitnej
Do transportu wody pitnej w budynkach zgodnie z następującymi
wymaganiami:
- Dziennik Ustaw Nr 82, poz. 937 z 04.09.2000
- Wymagania Państwowego Zakładu Higieny
- DIN 2000
- dyrektywa 98/83/WE w sprawie jakości wody przeznaczonej do
spożycia przez ludzi
Jeżeli parametry wody pitnej przekraczają wartości graniczne,
konieczna jest akceptacja naszego działu technicznego.
Prosimy o kontakt z najbliższym Biurem Handlowo-Technicznym REHAU.
4.3
4.4
Rura uniwersalna RAUMULTI z kształtką RAUMULTI press
Ciśnienie robocze
10 bar
Temperatura robocza
70 °C
Okres użytkowania
50 lat
Krótkotrwała temperatura
100 °C
w przypadku awarii
Ciśnienie robocze
6 bar
Temperatura robocza
70 °C
Okres użytkowania
50 lat
Krótkotrwała temperatura
100 °C
w przypadku awarii
UWAGA
Ciśnienie wyższe od dopuszczalnego może uszkodzić elementy systemu.
- należy przestrzegać maksymalnego ciśnienia roboczego dla
poszczególnych typów rur:
- połączenia rur RAUMULTI i RAUBASIC PE-Xb: 6 bar
- zbyt wysokiemu ciśnieniu można zapobiegać, stosując zawory
bezpieczeństwa, ograniczniki ciśnienia lub rozdzielacze systemów.
4.5
Akcesoria
- uchwyty REHAU
Rys. 4-1
10
Parametry robocze
Przykład montażu - podłączenie do armatury
4.6
Dopuszczenia i certyfikaty jakości
Rura uniwersalna i kształtki RAUMULTI
- Aprobata Techniczna COBRTI INSTAL nr AT/2006-02-1602
- Atest Higieniczny PZH nr HK/W/0316/02/2006
Rura RAUBASIC PE-Xb
- Atest Higieniczny PZH nr HK/W/0040/01/2007
4.7
Montaż natynkowy
- do montażu natynkowego najlepiej stosować rury uniwersalne
RAUMULTI:
- łatwe do gięcia
- nieodkształcające się
- nie trzeba stosować wielu kształtek
- nie trzeba stosować wielu elementów montażowych
4.8
Montaż podtynkowy
- do montażu podtynkowego najlepiej stosować rury RAUBASIC PE-Xb:
- elastyczne
System REHAU RAUMULTI zawiera kompletny asortyment komponentów montażowych do instalacji podtynkowych.
- asortyment uchwytów REHAU do montażu kolanek ściennych
RAUMULTI press oraz przyłączy armatury
- stabilne i odporne na zginanie elementy
- stal ocynkowana
- łatwy montaż
- fabrycznie wygięte uchwyty
- wiele możliwości zastosowania
- kolanko ścienne RAUMULTI press montowane na uchwytach REHAU
- różne średnice
- różne gwinty przyłączeniowe
11
5
INSTALACJE GRZEWCZE
5.1 Rury do instalacji grzewczych
- rury uniwersalne RAUMULTI (odporne na zginanie, nieodkształcające się)
5.3 Parametry robocze
- rury RAUBASIC PE-Xb z warstwą antydyfuzyjną (elastyczne)
5.3.1 Stały tryb pracy grzewczej
Dla stałej pracy grzewczej bez uwzględnienia trybu zimowego i letniego
nie należy przekraczać poniższych maksymalnych parametrów pracy
systemu.
UWAGA
Niebezpieczeństwo wystąpienia korozji!
Zastosowanie rur PE-X bez warstwy antydyfuzyjnej może być przyczyną
powstawania korozji.
Rura uniwersalna RAUMULTI z kształtką RAUMULTI press
Ciśnienie robocze
10 bar
Temperatura robocza
70 °C
Okres użytkowania
50 lat
Temp. w przypadku krótkotrwałej awarii
100 °C
Należy zapobiegać powstawaniu korozji, np. stosując podział
systemów (wymiennik ciepła) lub inhibitory.
5.2 Kształtki do instalacji grzewczych
Ciśnienie robocze
6 bar
Temperatura robocza
70 °C
Okres użytkowania
50 lat
Temp. w przypadku krótkotrwałej awarii
100 °C
5.3.2 Zmienny tryb pracy grzewczej
Zwykle systemy grzewcze nie pracują przez cały okres użytkowania
w tej samej temperaturze. Zmienne parametry pracy związane na przykład z porą roku zostały uwzględnione w normie PN-EN ISO 15875
(Systemy przewodów rurowych z tworzyw sztucznych do instalacji
wody ciepłej i zimnej). Przedstawiony w normie okres użytkowania jest
podzielony na kilka okresów o różnych temperaturach.
W normie uwzględniono poniższe praktyczne okoliczności:
- tryb letni i zimowy
- zmienny rozkład temperatur podczas sezonów grzewczych
- okres użytkowania 50 lat
Abb. 5-1 Podłączenie do grzejnika
Kształtki RAUMULTI press i RAUBASIC press są wykonane z mosiądzu
standardowego lub ze stali nierdzewnej.
12
Poniżej przedstawiono przyjęte okresy użytkowania w różnych
temperaturach dla łącznego okresu 50 lat na przykładzie podejścia
do grzejników wysokotemperaturowych (PN-EN ISO 15875, klasa
zastosowania 5).
5.4 Dopuszczenia i certyfikaty jakości
Temperatura (°C)
20
60
80
90
Suma
Rura RAUBASIC PE-Xb
Ciśnienie (bar)
8
8
8
8
Okres użytkow. (lata)
14
25
10
1
50 lat
Rura uniwersalna i kształtki RAUMULTI
Tab 5-1 zestawienie temperatur i ciśnienia dla 50 lat, tryb letni i zimowy
Z powyższej tabeli wynikają dla zmiennego letniego i zimowego trybu
pracy grzewczej następujące maksymalne parametry pracy:
- Maksymalna temperatura robocza: 90 °C
- Temperatura w przypadku krótkotrwałej awarii: 100 °C (100 godzin
w ciągu 50 lat)
- Maksymalne ciśnienie robocze: 8 bar
- Okres użytkowania: 50 lat
Typowym obszarem zastosowań dla zmiennego trybu pracy są niskotemperaturowe systemy grzewcze.
UWAGA
Niebezpieczeństwo szkód materiałowych!
Niedopuszczalnie wysokie wartości temperatury i ciśnienia mogą
uszkodzić elementy budowlane.
- Należy przestrzegać maksymalnych temperatur i ciśnienia roboczego,
które zależą od zastosowanych typów rur:
- Rura uniwersalna RAUMULTI: 10 bar
- Rura RAUBASIC: 6 bar
- Połączenie rury uniwersalnej RAUMULTI z rurą RAUBASIC: 6 bar
- Instalacje należy zabezpieczyć przed niedopuszczalnie wysokim
ciśnieniem roboczym przez zamontowanie zaworów bezpieczeństwa,
reduktorów ciśnienia lub przez oddzielenie systemu.
13
5.5
Zestawienie komponentów instalacji grzewczej
Sposób przyłą cz enia
G r z ej n i k i k o m p a k t o w e
Grzejniki ze zintegrowanymi zaworami
Podłączenie
z podłogi
2x
śrubunek zaciskowy 16 lub 20
2x
2x
kątowy garnitur przyłączeniowy 16
RAUMULTI press
2x
RAUMULTI press
1x
zestaw przyłączeniowy REHAU do grzejników
Podłączenie
ze ściany
14
2x
2x
2x
RAUMULTI press
2x
RAUMULTI press
2x
kolanko ścienne RAUMULTI press
2x
kolanko ścienne RAUMULTI press
2x
złączka przejściowa RAUMULTI press
z gwintem zewnętrznym
1x
uchwyt REHAU O50
2x
kolanko RAUMULTI press
2x
uchwyt REHAU Z 42
Sposób przyłą cz enia
G r z ej n i k i k o m p a k t o w e
Grzejniki ze zintegrowanymi zaworami
Podłączenie z listwy
przypodłogowej
2x
rura przyłączeniowa L REHAU 12 x 1,0 mm
1x
zestaw teleskopowych śrubunków kątowych
REHAU
1x
łącznik krzyżakowy SL RAUTITAN
Rp ½ - 12 - Rp ½
1x
rura przyłączeniowa REHAU 12 x 1,0 mm, prosta
(długość 1000 mm, wystarcza na 4 do 5
przyłączeń do grzejników, w zależności od
odstępów między grzejnikami a ścianą)
4x
złączka przejściowa RAUMULTI press z gwintem
zewnętrznym 16 - R ½
4 x z gwintem zewnętrznym 20 - R ½
1x
łącznik krzyżakowy SL RAUTITAN
Rp ½ - 12 - Rp ½
4x
lub
4x
złączka przejściowa RAUMULTI press z gwintem
zewnętrznym 16 - R ½
4 x z gwintem zewnętrznym 20 - R ½
lub
4x
15
5.6
Podłączenie do grzejników kompaktowych
Możliwości podłączenia do grzejników
Podłączenie ze ściany
Podłączenie ze ściany
lub z podłogi
- podłączenie bezpośrednie przy - przy pomocy złączki przejściopomocy śrubunków zaciswej RAUMULTI press z gwintem
kowych RAUMULTI press
zewnętrznym - przy pomocy
- przy pomocy kątowego garnitu- kolanka ściennego RAUMULTI
ra przyłączeniowego RAUMULTI
press Rp ½ montowanego na
press
uchwycie REHAU Z 42
5.6.1 Śrubunki zaciskowe RAUMULTI press
- podłączenie do grzejnika ze ściany lub z podłogi
- podłączenie do zaworu termostatycznego i powrotnego grzejnika przy
pomocy stożka Euro ¾
- podłączenie do zaworu termostatycznego i powrotnego grzejnika przy
pomocy złączki przyłączeniowej REHAU Rp ½ x G ¾
- do rur uniwersalnych RAUMULTI o średnicach 16 i 20
-
- sztywne rury przyłączeniowe dają efekt stabilnej konstrukcji
- mała ilość elementów, krótszy czas montażu
uniwersalne zastosowanie do podłączenia do grzejnika ze ściany lub
z podłogi
rury można wygiąć ręcznie lub sprężyną do gięcia
testowane śrubunki zaciskowe, które można przyłączyć do stożka
REHAU Euro G ¾
do rur o średnicach 16 i 20
Rys. 5-2
Ilość
2 szt.
2 szt.
Grzejnik kompaktowy przyłączony przy pomocy śrubunków zaciskowych
RAUMULTI press
N az w a
śrubunek zaciskowy
RAUMULTI press 16
śrubunek zaciskowy
RAUMULTI press 20
Numer artykułu
226767-001
226777-001
5.6.2 Kątowy garnitur przyłączeniowy RAUMULTI press
- podłączenie do zaworu termostatycznego i powrotnego grzejnika
- rura ze stali nierdzewnej 15 x 1,0 mm
- 2 długości
- 250 mm
- 1000 mm
- do rur uniwersalnych RAUMULTI o średnicach 16 x 2,0
Podłączenie do zaworu termostatycznego i powrotnego grzejnika
- Typowe zawory termostatyczne z odpowiednimi śrubami dociskowymi metalicznie uszczelniającymi przyłączyć do kątowego garnituru
przyłączeniowego RAUMULTI press.
- W ten sam sposób przyłączyć powrót grzejnika (np. z gwintem
wewnętrznym Rp ½)
-
z podłogi
przyłącze z jednej lub z dwóch stron
estetyczne wykonanie
powierzchnia ze stali nierdzewnej
Brak jest norm dotyczących śrubunków z pierścieniami zaciskowymi.
REHAU zaleca stosowanie pasujących śrub dociskowych i zaworów
tego samego producenta oraz przestrzeganie wymagań tego producenta.
Rys. 5-3
Ilość
2 szt.
lub
2 szt.
2 szt.
16
Podłączenie grzejnika kompaktowego przy pomocy kątowego garnituru
przyłączeniowego RAUMULTI press
Na zwa
kątowy garnitur przyłączeniowy
RAUMULTI press 16/250
śruba dociskowa G ½ x 15
Numer artykułu
226747-001
226757-001
to nie jest produkt
REHAU
5.6.3 Złączka przejściowa RAUMULTI press z gwintem
zewnętrznym
- bezpośrednie podłączenie ze ściany
- podłączenie do typowych zaworów z gwintem wewnętrznym Rp ½
5.6.4 Kolanko ścienne RAUMULTI press Rp ½ montowane na
uchwycie REHAU Z 42
- podłączenie do grzejnika ze ściany
- z rurą przyłączeniową REHAU do grzejnika R ½ x 15
- uniwersalne zastosowanie do podłączenia do grzejnika
ze ściany lub z podłogi
- podłączenie jedno- lub dwustronne
Podłączenie do zaworu termostatycznego i powrotnego grzejnika
- typowe zawory termostatyczne z odpowiednimi śrubami dociskowymi
metalicznie uszczelniającymi przyłączyć do rury przyłączeniowej
REHAU R ½ x 15
- w ten sam sposób przyłączyć powrót grzejnika (np. z gwintem
wewnętrznym Rp ½)
- opcja przy montażu grzejników po otynkowaniu i malowaniu
ścian
- stabilne przyłącze przy pomocy uchwytu REHAU Z 42
- podłączenie jedno- lub dwustronne
Rys. 5-4
Ilość
2 szt.
2 szt.
Podłączenie do grzejnika kompaktowego przy pomocy złączki przejściowej
RAUMULTI press z gwintem zewnętrznym
N az w a
z gwintem zewnętrznym 16-R ½
kolanko RAUMULTI press 16
Brak jest norm dotyczących śrubunków z pierścieniami zaciskowymi.
REHAU zaleca stosowanie pasujących śrub dociskowych i zaworów
tego samego producenta oraz przestrzeganie wymagań tego producenta.
Numer artykułu
226477-001
226657-001
Rys. 5-5
Ilość
2 szt.
2 szt.
2 szt.
Podłączenie do grzejnika kompaktowego przy pomocy kolanka ściennego
RAUMULTI press Rp ½ montowanego na uchwycie Z 42
Na zwa
krótkie kolanko ścienne RAUMULTI
press 16-Rp ½
uchwyt REHAU Z 42
rura przyłączeniowa REHAU do grzejnika
R ½ x 15
Numer artykułu
226357-001
137085-005
261313-001
17
5.7
Podłączenie do grzejników ze zintegrowanymi
zaworami
Możliwości podłączenia do grzejników
Podłączenie z podłogi
Podłączenie ze œciany
- bezpośrednie przyłączenie przy - bezpośrednie przyłączenie przy
pomocy śrubunków zacispomocy śrubunków zaciskowych RAUMULTI press
kowych RAUMULTI press
- przy pomocy kątowego garnitu- - przy pomocy kątowego garnituru przyłączeniowego RAUMULTI
ru przyłączeniowego RAUMULTI
press
press
- przy pomocy kolanka ściennego
RAUMULTI press Rp ½
montowanego na uchwycie
REHAU O 50
5.7.1 Śrubunki zaciskowe RAUMULTI press
- podłączenie do bloku zaworów kulowych REHAU przy pomocy stożka
REHAU Euro G ¾
- budowa przelotowa
- oraz budowa kątowa
- podłączenie do armatury Rp ½ przy pomocy złączki przyłączeniowej
REHAU G ½ x G ¾
-
z podłogi
rury można wygiąć ręcznie lub sprężyną do gięcia
testowane śrubunki zaciskowe, które można przyłączyć do stożka
REHAU Euro G ¾
do rur uniwersalnych RAUMULTI o średnicach 16 i 20
- podłączenie do grzejnika z podłogi
- podłączenie do bloku zaworów kulowych REHAU
- budowa przelotowa
- stożek REHAU Euro G ¾
- rura ze stali nierdzewnej 15 x 1,0 mm
- 2 długości
- 250 mm
- 1000 mm
- możliwość przyłączenia grzejnika przy pomocy rury uniwersalnej
RAUMULTI o średnicy 16
-
-
z podłogi
śrubunek przyłączeniowy press G ¾ - 15
- metalicznie uszczelniający
- podłączenie do stożka REHAU Euro G ¾ na bloku zaworów
kulowych REHAU
rura ze stali nierdzewnej 15 x 1,0 mm
Rys. 5-7
wego garnituru przyłączeniowego RAUMULTI press
Ilość
2 szt.
2 szt.
1 szt.
Rys. 5-6
Grzejnik ze zintegrowanymi zaworami przyłączony śrubunkami
zaciskowymi RAUMULTI press z podłogi
Ilość
2 szt.
2 szt.
18
N az w a
śrubunek zaciskowy
RAUMULTI press 16
śrubunek zaciskowy
RAUMULTI press 20
Numer artykułu
226767-001
226777-001
Podłączenie do grzejnika ze zintegrowanymi zaworami przy pomocy kąto-
Na zwa
śrubunek przyłączeniowy G ¾ - 15,
metalicznie uszczelniający
blok zaworów kulowych REHAU, budowa
przelotowa
Numer artykułu
226747-001
232161-001
240727-001
5.7.3 Zestaw przyłączeniowy REHAU do grzejników z rurą
RAUBASIC-PE-Xb
- rura RAUBASIC-PE-Xb jest przyłączona z podłogi bezpośrednio
do bloku zaworów kulowych REHAU
- budowa przelotowa
- śrubunek zaciskowy RAUBASIC press do instalacji grzewczej
o średnicy 16
- białe zapinki (dostarczane razem z zestawem)
- do rur o średnicy 16
- budowa kątowa
- do rur ze stali nierdzewnej 15 x 1,0 mm
- długość: 250 mm
- do rur uniwersalnych RAUMULTI o średnicy 16
- testowany śrubunek zaciskowy RAUBSIC press do instalacji
grzewczej o średnicy 16
- podłączenie do stożka REHAU Euro G ¾ na bloku zaworów kulowych
REHAU
- estetyczny wygląd
- białe pierścienie samouszczelniające zaciska siê dookoła rury po
ułożeniu podłogi
-
-
uniwersalne zastosowanie do podłączenia do grzejnika ze ściany
lub z podłogi
śrubunek przyłączeniowy press G ¾ - 15,
- podłączenie do stożka REHAU Euro G ¾ na bloku zaworów
kulowych REHAU
- do rur ze stali nierdzewnej 15 x 1,0 mm
Rys. 5-9
Rys. 5-8
Grzejnik ze zintegrowanymi zaworami przyłączony ze ściany kątowym
garniturem przyłączeniowym RAUMULTI press
Grzejnik ze zintegrowanymi zaworami przyłączony przy pomocy zestawu
przyłączeniowego REHAU
Ilość
2 szt.
2 szt.
2 szt.
1 szt.
N az w a
zestaw przyłączeniowy do grzejnika
REHAU
rura ochronna REHAU
śrubunek zaciskowy RAUBASIC press do
instalacji grzewczej o średnicy 16
przelotowa
Numer artykułu
282854-001
Ilość
2 szt.
2 szt.
282855-001
232178-001
1 szt.
240727-001
Na zwa
śrubunek przyłączeniowy
press G ¾ - 15, metalicznie
uszczelniający
kątowa
Numer artykułu
226747-001
232161-001
240737-001
19
5.7.5 Kolanko ścienne RAUMULTI press Rp ½ montowane na
uchwycie REHAU O 50
- budowa kątowa
- z rurą przyłączeniową REHAU do grzejnika R ½ x 15
- uchwyt REHAU O 50
- do montażu podtynkowego
- odstęp montażowy 50 mm
- głębokość 50 mm
- można montować na ścianie, wiercąc standardowe otwory
- opcja przy montażu grzejników po otynkowaniu i malowaniu
ścian
- testowany śrubunek przyłączeniowy RAUBASIC press G ¾ - 15,
- podłączenie do stożka REHAU Euro G ¾ na bloku zaworów kulowych
REHAU
Rys. 5-10
Grzejnik ze zintegrowanymi zaworami przyłączony krótkim kolankiem
ściennym RAUMULTI press 16 - Rp ½ montowanym na uchwycie
REHAU O 50
Ilość
2 szt.
1 szt.
2 szt.
2 szt.
1 szt.
N az w a
krótkie kolanko ścienne RAUMULTI
press 16 - Rp ½
uchwyt REHAU O 50
rura przyłączeniowa REHAU do grzejnika
R ½ x 15
śrubunek przyłączeniowy
press G ¾ - 15, metalicznie uszczelniający
kątowa
Numer artykułu
226357-001
265899-001
261313-001
232161-001
240737-001
5.8
5.8.1 Przyłączenie do armatury grzewczej przy pomocy
stożka Euro G ¾
UWAGA
Niebezpieczeństwo uszkodzenia instalacji w wyniku
nieszczelności
Wymiary stożka Euro G ¾ nie są znormalizowane. Zastosowanie śrubunków lub armatury innego producenta może być przyczyną nieszczelności!
- Należy używać tylko i wyłącznie śrubunków i armatury REHAU
(sprawdzona zgodność z systemem).
Producent zapewnia, że wymiary śrubunków RAUMULTI press
G ¾ oraz armatury grzewczej REHAU ze stożkiem REHAU
Euro ¾ są nawzajem dopasowane i zapewniają szczelność połączeń.
Śrubunki REHAU
Następujące śrubunki REHAU pasują do stożka REHAU Euro G ¾
i można je przyłączyć do bloku zaworów kulowych REHAU, złączki
przyłączeniowej REHAU G ½ x G ¾ oraz do rozdzielacza obiegów
grzewczych REHAU:
- śrubunki zaciskowe RAUMULTI press 16 i 20
- śrubunek przyłączeniowy RAUBASIC press G ¾ - 15, metalicznie
uszczelniający
- należy przestrzegać instrukcji obsługi załączonych do poszczególnych
komponentów
Podłączenie do zaworu termostatycznego i powrotnego
grzejnika Rp ½
- typowe zawory termostatyczne R ½ przyłączyć złączką przyłączeniową REHAU G ½ x G ¾ do śrubunków RAUMULTI press
- w ten sam sposób przyłączyć powrót grzejnika (np. z gwintem
wewnętrznym Rp ½)
Blok zaworów kulowych REHAU
- do podłączenia i odciêcia grzejnika od śrubunków podłączeniowych
RAUMULTI
- budowa przelotowa
- budowa kątowa
- złączka przyłączeniowa G ½ x G ¾
Rys. 5-11
20
Przyłączenie do armatury grzewczej
Blok zaworów kulowych REHAU, budowa kątowa i przelotowa
5.8.2 Bezpośrednie przyłączenie garniturów przyłączeniowych RAUMULTI press do zaworów grzejników
REHAU nie gwarantuje szczelności systemu, jeżeli zamiast armatury
grzewczej ze stożkiem REHAU Euro G ¾ zostaną zastosowane inne
zawory termostatyczne ze śrubami dociskającymi metalicznie
uszczelniającymi.
5.9
Ponieważ śrubunki grzejników nie są normowane, należy
używać śrubunków zaciskowych metalicznie uszczelniających
(śrub dociskowych) oraz zaworów tego samego producenta. Należy
przestrzegać wskazówek producenta zaworów oraz śrubunków.
System podłączeń grzejników w listwie przypodłogowej REHAU
B
B
A
Rys. 5-12
A
B
Możliwości podłączenia grzejników w listwie przypodłogowej
Zestaw teleskopowych śrubunków kątowych REHAU
Typowe zawory
Garnitury przyłączeniowe do grzejników ze zintegrowanymi
zaworami
łącznik krzyżakowy SL RAUTITAN Rp ½ - 12- Rp ½
Garnitury przyłączeniowe do grzejników kompaktowych
łącznik krzyżakowy SL RAUTITAN Rp ½ - 12- Rp ½
Z systemem podłączeń grzejników w listwie przypodłogowej
należy używać tylko i wyłącznie rur uniwersalnych RAUMULTI
o średnicach 16 i 20 mm.
21
5.9.1 Łącznik krzyżakowy SL RAUTITAN Rp ½ - 12 - Rp ½
do podłączenia do grzejników ze zintegrowanymi
zaworami
-
pasuje do systemów listew przypodłogowych RAUSOLO i RAUDUO
do rur uniwersalnych RAUMULTI do rur o średnicach 16 i 20
wykonany z mosiądzu, powierzchnia niklowana
odgałęzienie z przyłączem do prostej rury przyłączeniowej REHAU
po przyłączeniu ostatniego grzejnika łącznik zamyka się z prawej
lub lewej strony zwykłą zaślepką R ½
- ze śrubunkami zaciskowymi i tulejami oporowymi 12 mm
Rys. 5-13
Rys. 5-14
- gotowy do podłączenia
- odstęp montażowy 50 mm, zaczepy do zamocowania
w dolnej części kanału
- prosty montaż dzięki niezmiennej wysokości kształtek łącznika
krzyżakowego
Tab. 5-1
22
Ilość
Nazwa artykułu
Numer artykułu
1
zestaw teleskopowych śrubunków kątowych REHAU
240607-001
1
rura przyłączeniowa REHAU 12 x 1,0 mm, prosta (długość 1000 mm,
wystarcza na 4 do 5 przyłączeń do grzejników, w zależności od
odstępów między grzejnikami a ścianą)
240587-001
1
łącznik krzyżakowy SL RAUTITAN Rp ½ - 12 - Rp ½
240577-002
4
lub
4
złączka przejściowa RAUMULTI press z gwintem zewnętrznym 16 - ½
226477-001
złączka przejściowa RAUMULTI press z gwintem zewnętrznym 20 - R ½ 226487-001
5.9.2 Łącznik krzyżakowy SL RAUTITAN Rp ½ - 12 - Rp ½
do podłączenia do grzejników kompaktowych
-
pasuje do systemów listew przypodłogowych RAUSOLO i RAUDUO
do rur uniwersalnych RAUMULTI
do rur o średnicach 16 i 20
podłączenie do typowego zaworu termostatycznego i powrotnego
grzejnika
możliwość przyłączenia z obu stron dzięki rozdzieleniu trójników
w kanale
wykonany z mosiądzu, powierzchnia niklowana
odgałęzienie z przyłączem do rury przyłączeniowej L REHAU
po przyłączeniu ostatniego grzejnika łącznik zamyka się z prawej
lub lewej strony zwykłą zaślepką R ½
ze śrubunkami zaciskowymi i tulejami oporowymi 12 mm
- możliwość podłączenia do wielu typowych grzejników
- zaczepy do zamocowania w dolnej części kanału
- stała wysokość trójników
- do rur o średnicach 16 i 20
- po przyłączeniu ostatniego grzejnika łącznik zamyka się z prawej lub
lewej strony zwykłą zaślepką R ½
Podłączenie do typowego zaworu termostatycznego i powrotnego grzejnika. Ponieważ śrubunki zaciskowe metalicznie
uszczelniające nie są normowane, należy używać śrubunków oraz
zaworów tego samego producenta.
Rys. 5-15
Rys. 5-16
Ilość
Nazwa artykułu
Numer artykułu
2
rura przyłączeniowa L REHAU 12 x 1,0 mm
240597-001
1
łącznik krzyżakowy SL RAUTITAN Rp ½ - 12 - Rp ½
240577-002
4
lub
4
złączka przejściowa RAUMULTI press z gwintem zewnętrznym 16 - ½
226477-001
złączka przejściowa RAUMULTI press z gwintem zewnętrznym 20 - R ½ 226487-001
Tab. 5-2
5.9.3 Zastosowanie
Kanał listwy przypodłogowej RAUSOLO wchodzący w skład systemu
podłączeń grzejników w listwie przypodłogowej REHAU wykorzystywany
jest do montażu instalacji grzewczych w istniejących budynkach mieszkalnych i przemysłowych.
Kanał listwy przypodłogowej RAUDUO daje dodatkowo możliwość prowadzenia przewodów elektrycznych i teleinformatycznych.
Z systemem podłączeń grzejników w listwie przypodłogowej należy
używać tylko i wyłącznie rur uniwersalnych RAUMULTI o średnicach
16 i 20 mm.
UWAGA
Jeżeli zostaną użyte inne rury niż RAUMULTI, górna część kanału może
się poluzować.
- należy używać tylko i wyłącznie rur uniwersalnych RAUMULTI
o średnicach 16 i 20 mm
- maksymalna temperatura na zasilaniu musi wynosić 70 °C
Rys. 5-17
System podłączeń grzejników w listwie przypodłogowej REHAU
23
5.9.4 Komponenty systemu podłączeń grzejników w listwie
przypodłogowej REHAU
System kanałów przyłączeniowych
w listwach przypodłogowych REHAU
RAUSOLO
RAUDUO
Zastoso wanie
podłączenia do grzejnika z listwy przypodłogowej
podłączenia do grzejnika z listwy
przypodłogowej, możliwość prowadzenia
przewodów elektrycznych lub
teleinformatycznych
Rura
rura uniwersalna RAUMULTI
Średnica rury [mm]
16 x 2,0
20 x 2,0
Kształtka
kształtki do listew przypodłogowych
- łącznik krzyżakowy SL RAUTITAN Rp ½ - 12 - Rp ½
akcesoria: asortyment kształtek RAUMULTI
Kanał przyłączeniowy w listwach
przypodłogowych: wymiary (TxH) [mm]
Budowa
40 x 70
40 x 105
oddzielna część dolna i górna, połączenie części górnej i dolnej klipsami montażowymi,
nie trzeba stosować żadnych narzędzi
Kolory
- śnieżnobiały
- jasny buk
- klon
Materiał
- śnieżnobiały
część dolna i górna z polichlorku winylu (PCW)
Powierzchnia przylegająca do ściany
przezroczysta uszczelka wargowa
Powierzchnia przylegająca do podłogi
przezroczysta krawędź ochronna
do wyboru z lub bez uszczelek wargowych
przylegających do ściany/podłogi
Dostarczane długości
część dolna: 2 m
część górna: 4 m
część dolna: 2 m
część górna: 2 m
Mocowanie rur
uchwyt do rur grzewczych REHAU, wczepiany
Kształtki do listew przypodłogowych
Asortyment
Kolory
Materiał
Tab. 5-3
24
- narożnik wewnętrzny
- narożnik zewnętrzny
- złączka (łącznik)
- zaślepka lewa
- zaślepka prawa
- śnieżnobiały
- jasny buk
- klon
- śnieżnobiały
polimer butadienowo-styrenowy (SB) i polichlorek winylu (PCW)
Komponenty systemu podłączeń grzejników w listwie przypodłogowej RAUSOLO i RAUDUO
5.9.5 System kanałów w listwach przypodłogowych
RAUSOLO
- kanał przyłączeniowy w listwach przypodłogowych
- składa się z części górnej i dolnej
- części łączy się na wcisk, nie potrzeba żadnych narzędzi
- górne części pokryte folią
- przezroczysta uszczelka wargowa przylega do ściany
- przezroczysta krawędź ochronna przylega do podłogi
- łatwy montaż kształtek do listew przypodłogowych
- podłączenia do grzejnika z listwy przypodłogowej przy pomocy:
- rury uniwersalnej RAUMULTI o średnicach 16 i 20
- łącznika krzyżakowego SL RAUTITAN
- kolory
- śnieżnobiały, zbliżony do RAL 9010
- jasny buk
- klon
-
- system zajmuje mało miejsca
wysokość 70 mm
rury grzewcze montuje się w dolnej części listew uchwytami REHAU,
nie trzeba używać narzędzi
kształtki do listew przypodłogowych systemu RAUSOLO w odpowiednich kolorach
uszczelki wargowe niwelują niewielkie nierówności ścian
łącznik krzyżakowy SL RAUTITAN montuje się w dolnej części kanału
duży wybór akcesoriów do podłączenia do grzejnika
możliwość podłączenia do wszystkich typowych grzejników
nożyce REHAU do wykrawania górnych części kanałów w listwach
przypodłogowych
Rys. 5-1
System kanałów w listwach przypodłogowych RAUSOLO
Rys. 5-2
Kanał w listwie przypodłogowej RAUSOLO
Rys. 5-4
Rys. 5-3
Kształtki systemu
RAUSOLO
Paleta kolorów systemu
RAUSOLO
5.9.6 System kanałów w listwach przypodłogowych RAUDUO
- kanał przyłączeniowy w listwach przypodłogowych
- składa się z części górnej i dolnej
- części łączy się na wcisk, nie potrzeba żadnych narzędzi
- z uszczelkami wargowymi
- białe uszczelki wargowe przylegają do ściany i do podłogi
- dostępne są również listwy bez uszczelek wargowych
- łatwy montaż kształtek do listew przypodłogowych
- możliwość prowadzenia przewodów elektrycznych i teleinformatycznych
- dolna część z dwoma komorami oddzielonymi termicznie od przewodów grzewczych
- w górnej komorze można poprowadzić dwa przewody telekomunikacyjne (średnica 8 mm, np. 6 x 2 x 0,6)
- w dolnej komorze można poprowadzić np. dwa przewody NYM
3 x 1,5 mm2 oraz jeden przewód NYM 5 x 2,5 mm2
- akcesoria REHAU do podłączenia instalacji elektrycznej
- wstępnie okablowane gniazda wtykowe
- puszki do urządzeń z zabezpieczeniem przed dziećmi oraz izolujące
cieplnie płyty rozdzielające potencjały
- puszki do typowych gniazd wtykowych (230 V, gniazda teleinformatyczne)
- podłączenia do grzejnika z listwy przypodłogowej przy pomocy:
- rury uniwersalnej RAUMULTI o średnicach 16 i 20
- łącznika krzyżakowego SL RAUTITAN
- kolory
- śnieżnobiały, zbliżony do RAL 9010
Badanie VDE odnośnie do zmian temperatury (VDE 0298 cz. 4).
Odpowiada VDE 0604 cz. 3 (norma dotyczy tylko kanału elektrycznego).
25
-
-
- system zajmuje mało miejsca
wysokość 105 mm
rury grzewcze montuje się w dolnej części listew uchwytami, nie
trzeba używać narzędzi
- kształtki do listew przypodłogowych RAUDUO - śnieżnobiały,
zbliżony do RAL 9010
uszczelki wargowe niwelują niewielkie nierówności ścian i podłogi
łącznik krzyżakowy SL RAUTITAN montuje się w dolnej części kanału
komplet akcesoriów do podłączenia do grzejnika
możliwość podłączenia do wszystkich typowych grzejników
nie następuje obniżenie parametrów bezpieczeństwa (badanie VDE)
pasujące akcesoria REHAU
nożyce REHAU do wykrawania górnych części kanałów w listwach
przypodłogowych
Należy pamiętać o tym, aby przy zmianie kierunku (narożnik
wewnętrzny, narożnik zewnętrzny) dolną część kanału listwy
przypodłogowej RAUDUO uciąć na skos, co zapobiegnie niedopuszczalnemu wzrostowi temperatury (> 30 °C) w komorze z przewodami
elektrycznymi. Małe szczeliny można zatkać silikonem.
Tylko uprawnieni instalatorzy mogą położyć kable i zamontować puszki,
instalacja musi odpowiadać wymaganiom VDE.
5.9.7 Klipsy montażowe REHAU dla kanałów
przypodłogowych RAUSOLO i RAUDUO
Rys. 5-8
Klips montażowy REHAU przeznaczony jest do mocowania rur uniwersalnych RAUMULTI w dolnej części kanału przypodłogowego.
- odstępy zamocowania rury
- przy rurze ułożonej w układzie ciągłym: maksymalnie 1,00 m
- przy narożnikach wewnętrznych i zewnętrznych: maksymalna
odległość od narożnika 0,30 m
- dla rur o średnicach 16 i 20
- montaż bez użycia narzędzi przez zatrzaśnięcie
- możliwość przesuwania
5.9.8 Zestaw teleskopowych śrubunków kątowych REHAU
Rys. 5-9
Rys. 5-5
Przewody grzewcze i elek-
Rys. 5-6
Puszka na urządzenia za-
tryczne w kanale listwy
montowana w kanale list-
przypodłogowej RAUDUO
wy przypodłogowej
RAUDUO (tutaj gniazdo
wtykowe)
Rys. 5-7
Kształtki systemu
RAUDUO
Klipsy montażowe REHAU w kanale przypodłogowym RAUSOLO
Zestaw teleskopowych
śrubunków kątowych
Rys. 5-10
Przyłączenie zestawu
teleskopowych śrubunków kątowych
- do podłączenia do grzejników zaworowych przy pomocy łącznika
krzyżakowego SL RAUTITAN
- możliwość odcięcia przepływu
- ze złączką przejściową - stożkiem "Euro" G¾ na R1/2
- z adapterem stożek "Euro" G¾ - śrubunek z uszczelnieniem płaskim
G¾
- przyłącze grzejnika z nakrętką złączkową wyciąganą teleskopowo
G¾, uszczelnienie płaskie
- przyłącze do złączek listwy przypodłogowej REHAU ze złączką z pierścieniem zaciskowym na niklowanej rurze miedzianej o średnicy
12 x 1,0 mm
- łatwy montaż bez naprężeń
- regulacja wysokości i głębokości
- złączka z pierścieniem zaciskowym dostępna od przodu
26
5.9.9 Rura przyłączeniowa REHAU prosta
- do podłączania grzejników zaworowych
- w połączeniu z zestawem teleskopowych śrubunków kątowych
REHAU i łącznikami krzyżakowymi SL RAUTITAN
- z niklowanej rury miedzianej o średnicy 12 x 1,0 mm
- dostarczana długość: 1 000 mm
- możliwość dowolnego skrócenia dla danej długości rury
przyłączeniowej
5.9.10 Rura przyłączeniowa REHAU L
- do podłączania grzejników kompaktowych
- w połączeniu z dostępnymi w handlu zaworami i łącznikami krzyżakowymi SL RAUTITAN
- z niklowanej rury miedzianej o średnicy 12 x 1,0 mm
- długość ramienia: 90 x 125 mm
- możliwość dowolnego skrócenia dla danej długości rury
przyłączeniowej
Rys. 5-12
5.9.12 Łącznik krzyżakowy SL RAUTITAN do kanałów
przypodłogowych REHAU RAUSOLO i RAUDUO
- złączki listwy przypodłogowej REHAU dla rur o średnicach 16 i 20
- łącznik krzyżakowy SL RAUTITAN
Rp ½ - 12 - Rp ½, z gwintem wewnętrznym specjalnie do podłączenia ostatniego grzejnika lub w kombinacji ze złączkami przejściowymi
REHAU z gwintami zewnętrznymi dla rur o średnicach 16 i 20
z przyłączem gwintowanym
Rys. 5-13
Rys. 5-11
Rura przyłączeniowa REHAU prosta i rura przyłączeniowa REHAU L
Ze względu na brak norm w zakresie śrubunków grzejnikowych
zastosowane złączki z pierścieniem zaciskowym i uszczelnieniem
metalowym muszą być tego samego typu co zawory. Należy się w tym
względzie zasadniczo kierować informacjami podanymi przez producenta
zaworów wzgl. odnośnych śrubunków. Przyłączenie rur miedzianych
w połączeniu ze złączkami z pierścieniem zaciskowym do łącznika
krzyżakowego SL RAUTITAN wymaga zastosowania tulejek oporowych
wchodzących w zakres dostawy.
5.9.11 Szczypce wykrawające REHAU
- do precyzyjnego wycinania górnych części kanałów przypodłogowych
REHAU RAUSOLO i RAUDUO w strefie przyłączy grzejnikowych
- do łącznika krzyżakowego SL RAUTITAN
- prostokątny kształt wycięcia
Szczypce wykrawające REHAU należy stosować wyłącznie do
wycinania górnych części kanałów przypodłogowych RAUSOLO
i RAUDUO.
UWAGA
Niebezpieczeństwo odniesienia obrażeń!
Części odpryskujące podczas wycinania mogą spowodować obrażenia.
- stosować okulary ochronne
UWAGA
Ze względu na ostre ostrze istnieje niebezpieczeństwo skaleczenia się.
- szczypce wykrawające REHAU należy przechowywać i używać w taki
sposób, aby wykluczyć niebezpieczeństwo odniesienia obrażeń
Szczypce wykrawające REHAU do łącznika krzyżakowego SL RAUTITAN
Łącznik krzyżakowy SL RAUTITAN Rp ½ - 12 - Rp ½
- podłączenie grzejników zaworowych z odległością osi 50 mm
- obustronne podłączenie grzejników kompaktowych przez oddzielenie
trójników
- z mosiądzu, powierzchnia niklowana
- odgałęzienie z przyłączem do rury przyłączeniowej REHAU o średnicy
12 x 1,0 mm
- ze złączkami z pierścieniami zaciskowymi i tulejkami oporowymi
-
- dla wszystkich stosowanych powszechnie rodzajów grzejników
- podłączanie grzejników o niewielkiej głębokości montażowej
(odległość minimalna od ściany do środka przyłącza grzejnikowego: 50 mm)
zaczepy do zamocowania w dolnej części kanału
stała wysokość trójników
precyzyjne zamocowanie w dolnej części kanału RAUSOLO i RAUDUO
do podłączenia ostatniego grzejnika z możliwością zamknięcia z lewej
lub prawej strony przy pomocy dostępnej w handlu zatyczki R½
podłączenie obustronne dzięki podzielnemu łącznikowi
czysty montaż łącznika bez konieczności wiercenia otworów
Tuleje zaciskowe i kształtki jako elementy uzupełniające
(np. złączki przejściowe) z programu kształtek RAUMULTI.
5.9.13 Montaż łączników krzyżakowych SL RAUTITAN
Wysokość przyłącza grzejnika zaworowego od gotowej posadzki do górnej
krawędzi powierzchni uszczelniającej zestawów teleskopowych śrubunków kątowych REHAU:
- w przypadku kanału przypodłogowego REHAU RAUSOLO 155-180 mm
- w przypadku kanału przypodłogowego REHAU RAUDUO 190-215 mm
- minimalna odległość od ściany do środka przyłącza grzejnikowego
wynosi 50 mm
27
Czynności montażowe
- ustalić wysokość montażu grzejnika kompaktowego z przyłączem
obustronnym na podstawie poszczególnych wymiarów elementów
konstrukcyjnych
- zamontować dolną część kanału przypodłogowego REHAU na ścianie
Rys. 5-18
Zamocowanie łącznika krzyżakowego SL RAUTITAN
- wkręcić przejściówki gwintowane przy pomocy klucza widełkowego
w łącznik krzyżakowy SL
- wczepić klipsy montażowe REHAU w dolną część kanału przypodłogowego REHAU
- odległości mocowania
- przy rurze ułożonej w układzie ciągłym: maksymalna odległość
1,00 m
- przy narożnikach wewnętrznych i zewnętrznych: maksymalna
odległość od narożnika 0,30 m
Rys. 5-15
Rys. 5-19
Rys. 5-14
Zamocowanie kanału przypodłogowego REHAU RAUSOLO
Wkręcenie złączek przejściowych RAUMULTI
- umieścić łącznik krzyżakowy SL RAUTITAN w dolnej części kanału
przypodłogowego pod grzejnikiem
- ustalić wymaganą długość rur
Rys. 5-16
Ustalenie długości rur
- podłączyć rury uniwersalne RAUMULTI do łącznika, stosując technikę
łączenia RAUMULTI
Wczepienie klipsa montażowego REHAU
- do podłączenia zestawu teleskopowych śrubunków kątowych
REHAU do grzejnika zaworowego służą następujące komponenty wchodzące w zakres dostawy:
- w przypadku grzejników zaworowych z przyłączem Rp ½: złączki
przejściowe G¾ (uszczelnienie płaskie) na R½
- w przypadku grzejników zaworowych z przyłączem stożek "Euro" G¾:
adapter stożek "Euro" G¾ - śrubunek z uszczelnieniem płaskim G¾
Podłączenie zestawu teleskopowych śrubunków kątowych
REHAU do grzejnika zaworowego
- przykręcić mocno ręcznie nakrętkę złączkową zestawu teleskopowych
śrubunków kątowych REHAU
- przesunąć uchwyt pierścienia zaciskowego zestawu teleskopowych
śrubunków kątowych REHAU na wysokość uchwytu pierścienia zaciskowego łącznika krzyżakowego SL RAUTITAN
Przy wykonywaniu połączenia należy mieć na uwadze minimalną
ilość miejsca potrzebną dla narzędzia montażowego RAUMULTI
X-press1. W celu ułatwienia montażu trójniki można oddzielić od siebie
w miejscu uchwytu zatrzaskowego.
Rys. 5-20
Podłączenie zestawu teleskopowych śrubunków kątowych REHAU do grzejnika zaworowego
Ułatwieniem montażu i gwarancją braku naprężeń na przyłączu
jest możliwość bezstopniowego wysuwania rury przyłączeniowej.
Rys. 5-17
Połączenie RAUMULTI wymiar 16 na łączniku krzyżakowym SL RAUTITAN
- zamocować łącznik krzyżakowy SL RAUTITAN do wypustek
mocujących w dolnej części kanału przypodłogowego REHAU przy
pomocy dostępnych w handlu blachowkrętów (np. 3 x 10 mm)
28
- ustalić długość rury przyłączeniowej REHAU i odpowiednio ją przyciąć
Kątowy śrubunek teleskopowy REHAU pozwala na wsunięcie
rury miedzianej na różną głębokość.
Montaż rury przyłączeniowej REHAU do łącznika krzyżakowego SL RAUTITAN
- wsunąć złączki z pierścieniami zaciskowymi na rurę przyłączeniową
REHAU
- wsunąć tulejki oporowe do rury przyłączeniowej REHAU
- dokręcić mocno złączki z pierścieniami zaciskowymi przy pomocy
klucza widełkowego
5.9.14 Ogólne informacje na temat kanałów przypodłogowych REHAU
Konserwacja
Do czyszczenia powierzchni dekoracyjnej kanałów przypodłogowych
REHAU stosować należy dostępne w handlu środki czystości używane
w gospodarstwie domowym (np. obojętny płyn do czyszczenia).
Powierzchni górnych części kanałów i kształtek nie należy
czyścić przy pomocy środków do czyszczenia o właściwościach
rozpuszczających (np. rozcieńczalniki) lub posiadających dodatek
środków szorujących.
Rys. 5-21
Dokręcenie złączki z pierścieniem zaciskowym
Montaż rury przyłączeniowej REHAU do zestawu
teleskopowych śrubunków kątowych REHAU
- wsunąć zestaw teleskopowych śrubunków kątowych REHAU
uchwytem pierścienia zaciskowego na rurę przyłączeniową REHAU
podłączoną w łączniku krzyżakowym SL
- przykręcić mocno nakrętkę złączkow ą na przyłączu grzejnika zaworowego przy pomocy klucza SW 30
- zdjąć kapturki ochronne
- dokręcić mocno śrubunek z pierścieniem zaciskowym przy pomocy
klucza widełkowego SW 13
- przeprowadzić próbę ciśnieniową
Wycięcie górnej części kanału przypodłogowego
- w strefie przyłączy grzejnikowych należy wyciąć odpowiednie
prostokątne otwory przeznaczone dla łącznika krzyżakowego
SL RAUTITAN przy pomocy szczypiec wykrawających REHAU
- osadzić górną część kanału przypodłogowego poprzez zatrzaśnięcie
Rys. 5-22
Szumy powstające w wyniku rozszerzania się
Systemy listew przypodłogowych podlegają w fazie grzewczej silnym
wahaniom temperatury, co powoduje również określoną zmianę długości. Pod wpływem tego czynnika możliwe jest czasami powstawanie
nieznacznych szumów powodowanych rozszerzaniem się elementów,
zwłaszcza wtedy, gdy ułożenie np. w strefie przepustów ściennych
i sufitowych nie odbyło się bez naprężeń.
Aby przeciwdziałać temu zjawisku, należy zastosować odpowiednie
środki dostosowane do lokalnej sytuacji montażowej (np. zapewnienie
rurom i kanałom przypodłogowym dostatecznej możliwości ruchu,
izolacja rurociągu w przejściach przez ściany i sufity).
Montaż przy wnękach na grzejnik
W przypadku montowania kanałów przypodłogowych REHAU we wnękach na grzejnik należy uwzględnić minimalną odległość pomiędzy
dwoma połączeniami RAUMULTI press. Kształtki listew przypodłogowych (narożnik wewnętrzny / zewnętrzny) wyznaczają minimalną głębokość niszy na grzejnik równą 90 mm.
Montaż przy narożnikach wewnętrznych i zewnętrznych
W miejscach zmiany kierunku zastosować kolanka RAUMULTI press.
Wycięcie otworów w górnej części kanału przypodłogowego
29
Wymiary (zestawcze)
Rys. 5-23
Rys. 5-25
Kanał przypodłogowy
REHAU RAUDUO 40/105,
częśćgórna i dolna
Zestaw teleskopowych
REHAU
Rura przyłączeniowa
REHAU L
30
Kanał przypodłogowy
część górna i dolna
śrubunków kątowych
Rys. 5-27
Rys. 5-24
REHAU RAUSOLO 40/70,
Rys. 5-26
Łącznik krzyżakowy
SL RAUTITAN
6. OGRZEWANIE PŁASZCZYZNOWE RAUBASIC PRESS
6.1
System siatki montażowej RAUBASIC
- zastosowanie niezależnie od dobranej izolacji
- możliwość stosowania w posadzkach wylewanych
Komponenty systemu
- paski brzegowe REHAU
- folia przykrywająca REHAU
- taśma klejąca REHAU
- rozwijacz taśmy REHAU
- siatka montażowa REHAU: grubość prętów 3 mm, siatka 100 mm
- klips obrotowy REHAU
- profil dylatacyjny REHAU
- rozdzielacz obiegów grzewczych REHAU HKV-A
- śrubunek zaciskowy RAUBASIC press 16
- rura ochronna REHAU
Rys. 6-2
Folia przykrywająca
Rys. 6-3
Taśma klejąca REHAU
REHAU
- ułożyć folię przykrywającą REHAU na zakład i skleić przy pomocy
taśmy klejącej REHAU
- stopkę foliową paska brzegowego i fo lię przykrywającą skleić przy pomocy taśmy klejącej
Średnica rury
- rura RAUBASIC-PE-Xb z warstwą antydyfuzyjną, wg DIN 4726
- 16 x 2,0 mm
6.2
Przebieg montażu
Prosimy zapoznać się z informacjami dotyczącymi projektowania i montażu zawartymi w Informacji technicznej REHAU Systemy ogrzewania / chłodzenia płaszczyznowego.
Rys. 6-1
Rys. 6-4
System maty montażowej RAUBASIC
- ułożyć matę montażową REHAU
Paski brzegowe REHAU
- zamocować paski brzegowe REHAU obwodowo przy ścianach,
filarach, podporach i tym podobnych elementach konstrukcyjnych
- ułożyć izolację cieplną i/lub izolację akustyczną (dźwięki
uderzeniowe)
Rys. 6-5
Klips obrotowy REHAU
- ułożyć rury RAUBASIC-PE-Xb zgodnie z planem ułożenia
(patrz Rys. 6-9) i zamocować przy pomocy klipsów obrotowych
REHAU
Przestrzegać ustalonych odległości i promieni zgięcia
(patrz Rys. 6-9).
31
Rys. 6-6
Rura ochronna REHAU
- przewody łączące należy zabezpieczyć przy pomocy rury ochronnej
REHAU w strefie wprowadzenia rozdzielacza i szczelin dylatacyjnych
Rys. 6-7
Rozdzielacz obiegów grzewczych REHAU HKV-A
- podłączyć obiegi grzewcze do rozdzielacza REHAU HKV-A przy
pomocy złączki z pierścieniem zaciskowym REHAU
Rys. 6-8
Rys. 6-9
Pętla i zmiana kierunku przy układaniu w podwójnym układzie
meandrowym
A
B
90° zmiana kierunku
strefa czołowa
C
podstawa pętli
D
E
klipsy obrotowe
mata montażowa
F
rura RAUBASIC PE-Xb
Profil dylatacyjny REHAU
- profil dylatacyjny REHAU stosować przy wykonywaniu szczelin
dylatacyjnych
W strefie szczelin dylatacyjnych rozdzielić matę montażową.
Rys. 6-10
Regulator temperatury w pomieszczeniu REHAU E
- regulator temperatury E stosowany jest do regulowania temperatury
w pomieszczeniu na podstawie pomieszczenia referencyjnego
UWAGA
Niebezpieczeństwo wystąpienia szkód materialnych!
Nieprzestrzeganie wskazówek montażowych może być przyczyną szkód
budowlanych i powstania nieszczelności.
- matę montażową należy zabezpieczyć przed wypłynięciem przy
pomocy dybli łańcuchowych w przypadku stosowania posadzek
wylewanych
- po ułożeniu napełnić całkowicie obiegi grzewcze, przepłukać
i odpowietrzyć
- przeprowadzić próbę ciśnieniową zgodnie z protokołem z próby
ciśnieniowej dla ogrzewania płaszczyznowego
- przy wykonywaniu posadzki obiegi grzewcze pozostawić pod
ciśnieniem
32
6.3
Wykresy do wymiarowania i ustawienia ogrzewania płaszczyznowego
Rys. 6-11
Charakterystyka hydrauliczna rozdzielacza 1” do ogrzewania płaszczyznowego - zawory do regulacji wstępnej w pełni otwarte
Rys. 6-12
Charakterystyka hydrauliczna zaworów do regulacji wstępnej
33
300
250
20
Wartości graniczne dla
∆ϑ = 15 K dla VA . .
5
15
10
15
150
Specyficzne obciążenie cieplne q o,t w W/m²
20
30
100
50
10
Wartości gra iczne dla
∆ϑ = 9 K dla A
20
25
eratura
onadtemp
10
Średnia p
5
wczej
wody grze
0,00
0,03
0,04
0,12
0,13
0,14
dania
ęp uk
ła
0,11
rur
0,09
5
0,08
Odst
Opór cieplny okładziny
podłogowej R λB w m²K/W
0,07
VA
VA
30
0,06
VA
20
VA
15
VA
10
0,05
0,10
9
4
20
15
0,02
34
15
5
30
40
35
30
0,01
Rys. 6-13
10
0,15
Wykres mocy dla maty monta¿owej RAUBASIC z rur¹ RAUBASIC-PE-Xb 16 x 2,0 mm
( ϑ Hm - ϑ i
) wK
Ponadtemperatura podłogi ( ϑ Fb - ϑ i )
in K
200
7. WSKAZÓWKI DOTYCZĄCE PROJEKTOWANIA I MONTAŻU
7.1
Informacje ogólne
Podczas instalowania instalacji wody pitnej oraz instalacji
grzewczych należy przestrzegać wszystkich obowiązujących
norm krajowych i międzynarodowych, w szczególności:
- przepisów dotyczących układania i instalacji
- przepisów dotyczących zapobiegania nieszczęśliwym wypadkom
i bezpieczeństwa
- wskazówek zawartych w niniejszej Informacji technicznej
- wskazówek dotyczących projektowania w aktualnej Informacji
technicznej Technika Instalacyjna REHAU
W przypadku zastosowań, które nie są ujęte w niniejszej
Informacji technicznej (zastosowania specjalne), konieczna jest
konsultacja z naszym Działem Technicznym.
- prosimy zwrócić się do najbliższego Biura Handlowo-Technicznego
REHAU
Zamieszczone poniżej wskazówki dotyczące projektowania i montażu
związane są bezpośrednio z danym produktem REHAU. Odniesienia do
ogólnie obowiązujących norm i przepisów mają charakter skrótowy. Należy również przestrzegać dalej idących norm, przepisów i wytycznych
dotyczących projektowania, instalowania i eksploatacji instalacji wody
pitnej, grzewczych i technicznych budynku; nie są one przedmiotem
niniejszej Informacji technicznej.
7.2
Izolowanie przewodów rurowych
UWAGA
Niebezpieczeństwo wystąpienia szkód materialnych
w wyniku korozji!
Zastosowanie nieodpowiednich materiałów izolacyjnych może spowodować uszkodzenie przewodów rurowych.
- nie stosować materiałów izolacyjnych zawierających chlorki
- nie stosować izolacji filcowych
- przestrzegać informacji podanych przez producenta
Izolacje przewodów rurowych muszą być zgodne z krajowymi normami
i wytycznymi (PN-B-02421). Izolacja układu rurociągów w instalacji
wody pitnej i instalacji grzewczej chroni przed:
- tworzeniem się wody kondensacyjnej
- promieniowaniem UV
- pogorszeniem właściwości higienicznych
- przenoszeniem dźwięków
- stratami ciepła
Rys. 7-1
Nie układać w strefie promieniowania UV
- polietylen (PE) oraz polietylen sieciowany (PE-X) nie są odporne na
działanie promieni UV i dlatego nie mogą być bez zabezpieczenia
układane i składowane na zewnątrz
- działanie promieniowania UV (np. światło słoneczne) może uszkodzić
rurę. W przypadku zastosowania w strefie, w której może wystąpić
promieniowanie UV, rurociąg należy obłożyć na całej powierzchni
płaszczem z odpowiedniego materiału
7.3
Zmiana długości uwarunkowana temperaturą
UWAGA
w wyniku zmiany długości pod wpływem temperatury!
Nieprzestrzeganie wskazówek montażowych może być przyczyną
uszkodzenia rur i elementów złącznych.
- podczas montażu przewody prowadzić należy zawsze w taki sposób,
aby miały możliwość ruchu (np. przy zmianie kierunku), zapewniając
odpowiednią ilość miejsca na zmiany długości pod wpływem temperatury
- zmianę długości pod wpływem temperatury uwzględnić należy
w szczególności w przypadku instalacji c.w.u. oraz przy podłączaniu
grzejników
Długość rur uniwersalnych RAUMULTI zmienia się przeważnie w wyniku
różnic pomiędzy temperaturą podczas montażu, temperaturą otoczenia
i temperaturą roboczą.
Zastosowanie dodatkowych ramion kompensacji, np. kompensatory
U-kształtne lub L-kształtne, konieczne jest najczęściej tylko w przypadku dużych zmian długości.
35
7.4
Obliczanie wydłużenia liniowego
7.5
Rury uniwersalne RAUMULTI
Zmianę długości rur uniwersalnych RAUMULTI w wyniku różnic temperatury pomiędzy montażem a eksploatacją oblicza się wg następującego
wzoru:
l
T
Różnica temperatur w K
Zmiana długości w mm
L
= zmiana długości w mm
= średni współczynnik wydłużenia (0,03 mm/ m x K)
= zmiana temperatury w K
= długość przewodu w m
Długość przewodu w mm
Rys. 7-2
Wykres - obliczanie wydłużenia liniowego rur uniwersalnych RAUMULTI
Rury RAUBASIC PE-Xb
Zmianę długości rur RAUBASIC PE-Xb w wyniku różnic temperatury pomiędzy montażem a eksploatacją oblicza się wg następującego wzoru:
l
T
L
Rys. 7-3
36
= zmiana długości w mm
= średni współczynnik wydłużenia (0,18 mm/ m x K)
= zmiana temperatury w K
= długość rury w m
Wykres - obliczanie wydłużenia liniowego rur RAUBASIC PE-Xb
Wskazówki dotyczące układania przewodów
rurowych
UWAGA
Niebezpieczeństwo powstania szkód materialnych
w wyniku nieprawidłowego ułożenia przewodów rurowych
Nieprawidłowe ułożenie może być przyczyną uszkodzenia przewodów
rurowych.
- przestrzegać wskazówek dotyczących ułożenia przewodów rurowych
- wzrost temperatury przewodów rurowych powyżej 100 °C może spowodować ich uszkodzenie
- unikać powstawania wysokich temperatur w bezpośrednim otoczeniu
nieosłoniętych przewodów rurowych, np. w związku ze zgrzewaniem
papy bitumicznej, spawaniem czy lutowaniem
- w przypadku układania na zewnątrz budynku (np. przyłącze wody na
zewnętrznej ścianie budynku) konieczne jest zastosowanie specjalnych środków w celu ochrony rur REHAU
- rury należy zabezpieczyć przed działaniem promieniowania UV, mrozem, zbyt wysoką temperaturą, uszkodzeniami mechanicznymi itp.
- w niższej temperaturze materiał, z którego wykonane są rury, traci
swoją elastyczność. Gięcie i zaprasowywanie rur nie jest wówczas
możliwe
- jeżeli temperatura jest niższa od 0 °C, nie należy obrabiać rur
uniwersalnych RAUMULTI oraz rur RAUBASIC PE-Xb
7.6
Instalacja ze źródłami ciepła
Podgrzewacze przepływowe, termy oraz inne źródła ciepła, które stosowane są w połączeniu z systemem orurowania RAUMULTI press, muszą
zostać zatwierdzone przez danego producenta.
7.7
Minimalne odległości dla wykonania zaprasowywania
Rys. 7-4
Minimalne długości rur
Rys. 7-6
Minimalna długość rury, zaprasowanie jednostronne
Rys. 7-7
Minimalne długości rur, bez zaprasowania
Minimalna odległość do ściany dla wykonania zaprasowywania
Wymiar
16
20
25
32
Tab. 7-1
7.8
Wymiar A
18
20
23
24
Wymiar B
52
55
57
63
Minimalna odległość od ściany
Wymiar
16
20
25
32
Tab. 7-3
Rys. 7-5
Minimalne długości rury pomiędzy dwoma połączeniami
Minimalna odległość ściana-podłoga
Wymiar
16
20
25
32
Tab. 7-2
Długość rury min.
Długość rury min. Z1 mm
Rura zaprasowana jed- Rura niezaprasonostronnie (RL 1) mm wana (RL 2) mm
35
30
14,4
53
33
16,9
62
40
18,4
62
45
22,4
Wymiar A
25
27
28
30
Wymiar B
32
33
35
37
Wymiar C
64
66
69
72
Minimalna odległość dla wykonania zaprasowywania ściana-podłoga
RA
Rys. 7-8
Wymiar
16
20
25
32
Tab. 7-4
Minimalna odległość kolanka rurowego od połączenia
Długość rury min.
(RL) mm
23
23
28
31
Odległość rury min.
(RA) mm
118
140
172
214
Minimalna odległość kolanka rurowego od połączenia
37
8. PRÓBA CIŚNIENIOWA
- po wykonaniu instalacji należy przeprowadzić wymaganą próbę
ciśnieniową na gotowych i nie przykrytych przewodach
- po próbie ciśnieniowej wypełnić protokół z próby ciśnieniowej (patrz
strony 39 do 41 lub zgodnie z PN-81-B-10700/00 i WTWIO COBRTI
INSTAL)
- protokół z próby ciśnieniowej należy przedłożyć w przypadku roszczeń
z tytułu rękojmi
UWAGA
Stosowanie niedozwolonych wartości ciśnienia próbnego może być
przyczyną zniszczenia elementów konstrukcyjnych i powstania
nieszczelności.
- nie wolno przekraczać maksymalnego ciśnienia próbnego, które
uzależnione jest od zastosowanego typu rur:
- kombinacja rur RAUMULTI i RAUBASIC PE-Xb: 9 bar
38
8.1
Protokół z próby ciśnieniowej RAUMULTI press z rurą uniwersalną RAUMULTI (MKV)
Szablon do kopiowania
1. Dane instalacji
Zleceniodawca:...........................................................................................................................................................................................
Inwestycja: .................................................................................................................................................................................................
Ulica / nr domu: ...............................................................................
Kod / miejscowość: ...................................................................
Maksymalne ciśnienie robocze .................................................. bar
Maksymalna temperatura robocza ...................................... °C
2. Przeprowadzenie próby ciśnieniowej
W celu sprawdzenia szczelności instalacji przewodzącej wykonanej w technologii RAUMULTI press wymagane jest przeprowadzenie próby ciśnieniowej na gotowej i nieprzykrytej instalacji.
Instalacja wody pitnej
Instalacja grzewcza
Przygotowanie
1. Wymontować ew. urządzenia zabezpieczające i licznikowe i zastąpić odcinkami rur lub zamknięciami do przewodów
rurowych.
2. Napełnić instalację całkowicie wodą, przepłukać i odpowietrzyć.
3. Poczekać na wyrównanie temperatury pomiędzy wodą w instalacji a otoczeniem.
Próba ciśnieniowa
4. Podłączyć urządzenie do próby szczelności i wytworzyć ciśnienie próbne w instalacji. Maksymalne ciśnienie próbne:
15 bar
Kontrola wzrokowa
Maks. ciśnienie próbne = ciśnienie eksploatacyjne
+ 5 bar
+ 2 bar, ale co najmniej 4 bar
4.1 Badanie wstępne
Ciśnienie próbne po 2 h: …… bar
Spadek ciśnienia maks. 0,6 bar
4.2 Badanie główne
Czas próby: 2 h
Ciśnienie próbne: …… bar
- ciśnienie próbne po 30 min: ….. bar
- przerwa 10 min
Czas próby: 2 h
Ciśnienie próbne: ….. bar
5. Sprawdzić, czy w żadnym miejscu z instalacji nie wyciekła woda.
OK ?
OK ?
- aby przy wykonywaniu posadzki natychmiast można było
rozpoznać nieszczelne miejsca, instalację należy obciążyć
ciśnieniem próbnym
- elementy konstrukcyjne wykazujące trwałe odkształcenia należy
bezwzględnie wymienić
3. Potwierdzenie
Próba ciśnieniowa została wykonana prawidłowo. Podczas próby nie stwierdzono żadnej nieszczelności.
Miejscowość ....................................................................................
Data: ..........................................................................................
Zleceniodawca: ................................................................................
Podpis: .......................................................................................
Zleceniobiorca: ................................................................................
Podpis: .......................................................................................
39
8.2
Protokół z próby ciśnieniowej RAUMULTI press z rurą RAUBASIC PE-Xb
1. Dane instalacji
Zleceniodawca:...........................................................................................................................................................................................
Inwestycja: .................................................................................................................................................................................................
Ulica / nr domu: ...............................................................................
Kod / miejscowość : ....................................................................
Instalacja wody pitnej
Instalacja grzewcza
Przygotowanie
rurowych.
Próba ciśnieniowa
9 bar
Kontrola wzrokowa
+ 5 bar
+ 2 bar, ale co najmniej 4 bar
Ciśnienie próbne po 2 h: …… bar
Czas próby: 2 h
Ciśnienie próbne: …… bar
- przerwa 10 min
Czas próby: 2 h
Ciśnienie próbne: ….. bar
OK ?
OK ?
3. Potwierdzenie
Miejscowoś ć ....................................................................................
Data: .........................................................................................
Zleceniodawca: ................................................................................
Podpis: .......................................................................................
Zleceniobiorca: ................................................................................
Podpis: .......................................................................................
40
8.3
Protokół z próby ciśnieniowej RAUBASIC press dla systemu ogrzewania płaszczyznowego
1. Dane instalacji
Zleceniodawca:...........................................................................................................................................................................................
Inwestycja: .................................................................................................................................................................................................
Ulica / nr domu: ...............................................................................
Kod / miejscowość : ...................................................................
Ogrzewanie płaszczyznowe
Przygotowanie
rurowych.
4. Zamknąć zawór kulowy na rozdzielaczu.
5. Napełnić obiegi grzewcze pojedynczo i jeden po drugim wodą i przepłukać.
Próba ciśnieniowa
9 bar
2 x maks. ciśnienie próbne, lecz co najmniej 6 bar, czas próby 30 minut, spadek ciśnienia maks. 0,6 bar
7. Po upływie pewnego czasu wytworzyć ciśnienie, ponieważ możliwy jest spadek ciśnienia w wyniku wydłużenia się
przewodów.
Czas próby: 2 h
Ciśnienie próbne: ........ bar
Kontrola wzrokowa
OK ?
3. Potwierdzenie
Miejscowość ....................................................................................
Data: ..........................................................................................
Zleceniodawca: ................................................................................
Podpis: .......................................................................................
Zleceniobiorca: ................................................................................
Podpis: .......................................................................................
41
9. RURY
9.1
Rury uniwersalne RAUMULTI
- wielowarstwowa rura kompozytowa z PE-RT/AL/PE-RT
- rura uniwersalna do instalacji wody pitnej i instalacji grzewczych
- spełnia wymagania:
- Aprobaty Technicznej COBRTI INSTAL nr AT/2006-02-1602
- Atestu Higienicznego PZH nr HK/W/0316/02/2006
- arkusz roboczy DVGW W 542
- niskie straty ciśnienia dzięki gładkiej powierzchni rury
- sztywny materiał kompozytowy rury przeciwdziała deformacji podczas
układania
- nie wykazuje tendencji do tworzenia się osadów
- szczelna na przenikanie tlenu
Rura
wewnętrzna
z PE-RT
Odporna na zginanie i deformacje
rura aluminiowa zgrzewana
doczołowo
9.2
Rury RAUBASIC PE-Xb
- z polietylenu sieciowanego silanem (PE-Xb)
- spełniają wymagania:
- PN-EN ISO 15875
- niskie straty ciśnienia dzięki gładkiej powierzchni rury
- proste układanie dzięki elastycznemu materiałowi, z którego wykonana jest rura
- właściwości niskoszumowe
- nie wykazują tendencji do tworzenia się osadów
- wykonanie z warstwą antydyfuzyjną (tlen)
- do instalacji grzewczych
- warstwa antydyfuzyjna z alkoholu etylenowo-winylowego (EVAL)
- szczelność tlenowa wg DIN 4726
- wykonanie bez warstwy antydyfuzyjnej
- do instalacji wody pitnej
Rura uniwersalna
RAUMULTI
Warstwa kompozytowa zachowująca
stabilność przez
długi czas i odporna
na temperaturę
Rys. 9-1
Budowa rury uniwersalnej RAUMULTI
Rura zewnętrzna
z PE-RT odporna na
ciężkie warunki budowlane
Rys. 9-2
Rury RAUBASIC PE-Xb
Wskazówki dotyczące instalacji grzewczych
UWAGA
w wyniku korozji!
Zastosowanie rur PE-X bez warstwy antydyfuzyjnej może być przyczyną
uszkodzeń korozyjnych.
- ochrona antykorozyjna np. poprzez oddzielenie układów (wymiennik
ciepła) lub zastosowanie inhibitorów
42
9.3
Dane techniczne rur, wartości orientacyjne
Dane
techniczne
Materiał
Udarność
z karbem (20 °C)
Gęstość
Wytrzymałość
na rozciąganie
(20 °C)
Wydłużenie
przy zerwaniu
Moduł sprężystości podłużnej
Średni
współczynnik
wydłużenia
Temperatura
obróbki
Minimalny
promień gięcia
Tab. 9-1
Jednostka Rura
uniwersalna
RAUMULTI
PE-RT/Al/PE-RT
bez pęknięcia
Rura RAUBASIC
PE-Xb
PE-Xb
bez pęknięcia
g/cm3
MPa
0,95
-
0,95
22-27
%
-
350-550
MPa
-
> 550
mm/(m.K)
0,03
0,18
-
0 °C do +40 °C
0 °C do +40 °C
-
5xd
5xd
9.4
Żywotność rur
Żywotność rur zależy od temperatury roboczej i ciśnienia roboczego.
Klasyfikację przeprowadzono w oparciu o normę ISO 15875, klasa użytkowa 5, klasa ciśnienia 10 bar/6 bar.
UWAGA
Stosowanie niedozwolonych wartości ciśnienia roboczego może być
przyczyną zniszczenia elementów konstrukcyjnych.
- nie wolno przekraczać maksymalnego ciśnienia roboczego, które
uzależnione jest od zastosowanego typu rur:
- kombinacja rur RAUMULTI i RAUBASIC PE-Xb: 6 bar
- nie dopuszczać do powstania zbyt wysokiego ciśnienia roboczego,
stosując w tym celu zawory bezpieczeñstwa, reduktory ciśnienia lub
oddzielenie układów
W rzadkich przypadkach na powierzchni rury uniwersalnej
RAUMULTI podczas pracy pojawiać mogą się pojedyncze
niewielkie pęcherzyki. Zjawisko to nie świadczy o niższej jakości lub
przydatności użytkowej i nie ma charakteru krytycznego.
Dane techniczne rur, wartości orientacyjne
43
9.5
Tabele strat ciśnienia
9.5.1 Tabela strat ciśnienia - instalacja wody pitnej rura uniwersalna RAUMULTI press 16-32
Temperatura wody: 10 °C
RAUMULTI press
Q
l/s
0,01
0,02
0,03
0,04
0,05
0,06
0,07
0,08
0,09
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,45
0,50
0,55
0,60
0,65
0,70
0,75
0,80
0,85
0,90
0,95
1,00
1,05
1,10
1,15
1,20
1,25
1,30
1,35
1,40
1,45
1,50
1,55
1,60
1,65
1,70
1,75
1,80
1,85
1,90
1,95
2,00
2,05
2,10
2,15
2,20
2,25
2,30
2,35
2,40
2,45
2,50
2,55
2,60
2,65
2,70
2,75
2,80
2,85
2,90
2,95
3,00
3,05
3,10
3,15
3,20
3,25
3,30
3,35
3,40
3,45
3,50
3,55
3,60
3,65
3,70
Tab. 9-2
44
16 x 2,0
R
mbar/m
0,22
0,69
1,37
2,24
3,28
4,49
5,86
7,39
9,06
10,89
22,19
36,94
55,00
76,27
100,69
128,21
158,78
192,39
228,99
268,58
311,13
356,63
405,06
-
v
m/s
0,09
0,18
0,27
0,35
0,44
0,53
0,62
0,71
0,80
0,88
1,33
1,77
2,21
2,65
3,09
3,54
3,98
4,42
4,86
5,31
5,75
6,19
6,63
-
20 x 2,0
R
mbar/m
0,06
0,18
0,36
0,58
0,84
1,15
1,50
1,89
2,31
2,77
5,61
9,29
13,77
19,02
25,03
31,77
39,24
47,42
56,31
65,89
76,17
87,13
98,78
111,10
124,10
137,77
152,10
167,11
182,77
199,09
216,08
233,71
252,01
270,95
290,55
310,80
-
v
m/s
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,45
0,50
0,75
0,99
1,24
1,49
1,74
1,99
2,24
2,49
2,74
2,98
3,23
3,48
3,73
3,98
4,23
4,48
4,72
4,97
5,22
5,47
5,72
5,97
6,22
6,47
6,71
6,96
-
Tabela strat ciśnienia - instalacja wody pitnej RAUMULTI press 16-32
25 x 2,5
R
mbar/m
0,02
0,06
0,13
0,20
0,30
0,40
0,52
0,66
0,80
0,96
1,94
3,20
4,73
6,52
8,56
10,85
13,38
16,14
19,14
22,36
25,81
29,49
33,39
37,51
41,86
46,42
51,19
56,19
61,39
66,81
72,45
78,29
84,35
90,62
97,10
103,78
110,68
117,78
125,09
132,61
140,33
148,27
156,40
164,74
173,29
182,04
191,00
200,16
209,52
219,09
228,86
-
v
m/s
0,03
0,06
0,10
0,13
0,16
0,19
0,22
0,25
0,29
0,32
0,48
0,64
0,80
0,95
1,11
1,27
1,43
1,59
1,75
1,91
2,07
2,23
2,39
2,55
2,71
2,86
3,02
3,18
3,34
3,50
3,66
3,82
3,98
4,14
4,30
4,46
4,62
4,77
4,93
5,09
5,25
5,41
5,57
5,73
5,89
6,05
6,21
6,37
6,53
6,68
6,84
-
32 x 3,0
R
mbar/m
0,01
0,02
0,04
0,06
0,09
0,12
0,15
0,19
0,23
0,28
0,56
0,92
1,36
1,86
2,44
3,09
3,80
4,58
5,42
6,33
7,29
8,32
9,41
10,56
11,77
13,04
14,37
15,75
17,20
18,70
20,26
21,87
23,54
25,27
27,06
28,90
30,80
32,75
34,76
36,82
38,94
41,11
43,34
45,62
47,96
50,35
52,79
55,29
57,85
60,45
63,11
65,83
68,59
71,41
74,29
77,22
80,20
83,23
86,32
89,45
92,65
95,89
99,19
102,54
105,94
109,40
112,90
116,46
120,08
123,74
127,46
131,22
135,04
138,92
142,84
146,82
150,85
154,93
159,06
163,24
167,48
171,77
v
m/s
0,02
0,04
0,06
0,08
0,09
0,11
0,13
0,15
0,17
0,19
0,28
0,38
0,47
0,57
0,66
0,75
0,85
0,94
1,04
1,13
1,22
1,32
1,41
1,51
1,60
1,70
1,79
1,88
1,98
2,07
2,17
2,26
2,35
2,45
2,54
2,64
2,73
2,83
2,92
3,01
3,11
3,20
3,30
3,39
3,48
3,58
3,67
3,77
3,86
3,96
4,05
4,14
4,24
4,33
4,43
4,52
4,61
4,71
4,80
4,90
4,99
5,09
5,18
5,27
5,37
5,46
5,56
5,65
5,74
5,84
5,93
6,03
6,12
6,22
6,31
6,40
6,50
6,59
6,69
6,78
6,87
6,97
9.5.2 Tabela strat ciśnienia - instalacja wody pitnej rura RAUBASIC PE-Xb 16-25
RAUBASIC
l/s
0,01
0,02
0,03
0,04
0,05
0,06
0,07
0,08
0,09
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,45
0,50
0,55
0,60
0,65
0,70
0,75
0,80
0,85
0,90
0,95
1,00
1,05
1,10
1,15
1,20
1,25
1,30
1,35
1,40
1,45
1,50
1,55
1,60
1,65
1,70
1,75
1,80
1,85
1,90
1,95
2,00
2,05
2,10
2,15
2,20
2,25
2,30
2,35
2,40
2,45
2,50
2,55
2,60
2,65
2,70
2,75
2,80
2,85
2,90
2,95
3,00
Tab. 9-3
16 x 2,0
R
mbar/m
0,2
0,7
1,4
2,2
3,2
4,4
5,8
7,3
9,0
10,8
21,9
36,5
54,3
75,3
99,4
126,5
156,6
189,8
225,9
264,9
306,8
-
v
m/s
0,1
0,2
0,3
0,4
0,4
0,5
0,6
0,7
0,8
0,9
1,3
1,8
2,2
2,7
3,1
3,5
4,0
4,4
4,9
5,3
5,7
-
20 x 2,0
R
mbar/m
0,1
0,2
0,4
0,6
0,8
1,1
1,5
1,9
2,3
2,7
5,5
9,2
13,6
18,8
24,7
31,4
38,7
46,8
55,6
65,0
75,1
86,0
97,4
109,6
122,4
135,9
150,0
164,8
180,2
196,3
213,1
230,5
248,5
-
v
m/s
0,05
0,1
0,1
0,2
0,2
0,3
0,3
0,4
0,4
0,5
0,7
1,0
1,2
1,5
1,7
2,0
2,2
2,5
2,7
3,0
3,2
3,5
3,7
4,0
4,2
4,5
4,7
5,0
5,2
5,5
5,7
6,0
6,2
-
25 x 2,3
R
mbar/m
0,02
0,1
0,1
0,2
0,3
0,4
0,5
0,6
0,7
0,9
1,7
2,9
4,3
5,9
7,7
9,7
12,0
14,5
17,2
20,1
23,2
26,4
29,9
33,6
37,5
41,6
45,9
50,3
55,0
59,8
64,9
70,1
75,5
81,1
86,9
92,9
99,1
105,4
112,0
118,7
125,6
132,7
139,9
147,4
155,0
162,8
-
v
m/s
0,03
0,1
0,1
0,1
0,2
0,2
0,2
0,2
0,3
0,3
0,5
0,6
0,8
0,9
1,1
1,2
1,4
1,5
1,7
1,8
2,0
2,1
2,3
2,4
2,6
2,8
2,9
3,1
3,2
3,4
3,5
3,7
3,8
4,0
4,1
4,3
4,4
4,6
4,7
4,9
5,0
5,2
5,4
5,5
5,7
5,8
-
Tabela strat ciśnienia - instalacja wody pitnej rura RAUBASIC PE-Xb 16-25
45
9.5.3 Tabela strat ciśnienia - instalacja grzewcza rura uniwersalna RAUMULTI press 16
Różnica 10 K
Moc cieplna Q Przepływ
masowy
Prędkość v
Strata
ciśnienia R
Różnica 15 K
Przepływ
masowy
Prędkość v
Strata
ciśnienia R
Różnica 20 K
Przepływ
masowy
Prędkość v
Strata
ciśnienia R
W
400
500
600
700
800
900
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
2100
2200
2300
2400
2500
2600
2700
2800
2900
3000
3100
3200
3300
3400
3500
3600
3700
3800
3900
4000
4100
4200
4300
4400
4500
4700
4900
5100
5300
5500
5700
5900
6100
6300
6500
6700
6900
7100
7300
7500
7700
7900
8100
8300
8500
8.700
8.900
m/s
0,09
0,11
0,13
0,15
0,17
0,19
0,21
0,24
0,26
0,28
0,30
0,32
0,34
0,37
0,39
0,41
0,43
0,45
0,47
0,49
0,52
0,54
0,56
0,58
0,60
0,62
0,64
0,67
0,69
0,71
0,73
0,75
0,77
0,80
0,82
0,84
0,86
0,88
0,90
0,92
0,95
0,97
-
Pa/m
14,7
21,5
29,3
38,1
47,9
58,7
70,4
83,0
96,5
110,9
126,2
142,3
159,3
177,1
195,8
215,3
235,6
256,7
278,7
301,4
325,0
349,3
374,4
400,3
427,0
454,4
482,7
511,6
541,4
571,9
603,2
635,2
668,0
701,5
735,8
770,8
806,6
843,1
880,4
918,3
957,1
996,5
-
kg/h
22,9
28,7
34,4
40,1
45,9
51,6
57,3
63,1
68,8
74,6
80,3
86,0
91,8
97,5
103,2
109,0
114,7
120,4
126,2
131,9
137,6
143,4
149,1
154,8
160,6
166,3
172,0
177,8
183,5
189,2
195,0
200,7
206,5
212,2
217,9
223,7
229,4
235,1
240,9
246,6
252,3
258,1
269,5
281,0
292,5
303,9
315,4
326,9
338,4
349,8
361,3
372,8
384,2
395,7
-
m/s
0,06
0,07
0,09
0,10
0,11
0,13
0,14
0,16
0,17
0,19
0,20
0,21
0,23
0,24
0,26
0,27
0,29
0,30
0,32
0,33
0,34
0,36
0,37
0,39
0,40
0,42
0,43
0,44
0,46
0,47
0,49
0,50
0,52
0,53
0,54
0,56
0,57
0,59
0,60
0,62
0,63
0,64
0,67
0,70
0,73
0,76
0,79
0,82
0,85
0,87
0,90
0,93
0,96
0,99
-
Pa/m
7,5
10,8
14,7
19,1
24,0
29,3
35,0
41,2
47,9
55,0
62,5
70,4
78,7
87,4
96,5
106,0
115,9
126,2
136,8
147,9
159,3
171,1
183,3
195,8
208,7
222,0
235,6
249,6
264,0
278,7
293,8
309,2
325,0
341,1
357,6
374,4
391,6
409,1
427,0
445,2
463,8
482,7
521,5
561,7
603,2
646,1
690,3
735,8
782,7
830,9
880,4
931,2
983,3
1036,7
-
kg/h
17,2
21,5
25,8
30,1
34,4
38,7
43,0
47,3
51,6
55,9
60,2
64,5
68,8
73,1
77,4
81,7
86,0
90,3
94,6
98,9
103,2
107,5
111,8
116,1
120,4
124,7
129,0
133,3
137,6
141,9
146,2
150,5
154,8
159,1
163,4
167,7
172,0
176,3
180,6
184,9
189,2
193,5
202,2
210,8
219,4
228,0
236,6
245,2
253,8
262,4
271,0
279,6
288,2
296,8
305,4
314,0
322,6
331,2
339,8
348,4
357,0
365,6
374,2
382,8
m/s
0,04
0,05
0,06
0,08
0,09
0,10
0,11
0,12
0,13
0,14
0,15
0,16
0,17
0,18
0,19
0,20
0,21
0,23
0,24
0,25
0,26
0,27
0,28
0,29
0,30
0,31
0,32
0,33
0,34
0,35
0,37
0,38
0,39
0,40
0,41
0,42
0,43
0,44
0,45
0,46
0,47
0,48
0,50
0,53
0,55
0,57
0,59
0,61
0,63
0,66
0,68
0,70
0,72
0,74
0,76
0,78
0,81
0,83
0,85
0,87
0,89
0,91
0,93
0,96
Pa/m
4,6
6,7
9,1
11,8
14,7
18,0
21,5
25,2
29,3
33,6
38,1
42,9
47,9
53,2
58,7
64,4
70,4
76,5
83,0
89,6
96,5
103,6
110,9
118,4
126,2
134,1
142,3
150,7
159,3
168,1
177,1
186,4
195,8
205,4
215,3
225,4
235,6
246,1
256,7
267,6
278,7
290,0
313,1
337,0
361,8
387,3
413,5
440,6
468,5
497,1
526,4
556,6
587,5
619,1
651,5
684,7
718,6
753,2
788,6
824,8
861,6
899,3
937,6
976,7
Tab. 9-4
46
kg/h
34,4
43,0
51,6
60,2
68,8
77,4
86,0
94,6
103,2
111,8
120,4
129,0
137,6
146,2
154,8
163,4
172,0
180,6
189,2
197,8
206,5
215,1
223,7
232,3
240,9
249,5
258,1
266,7
275,3
283,9
292,5
301,1
309,7
318,3
326,9
335,5
344,1
352,7
361,3
369,9
378,5
387,1
-
Tabela strat ciśnienia - instalacja grzewcza rura uniwersalna RAUMULTI press 16
Różnica 10 K
masowy
Prędkość v
Strata
ciśnienia R
Różnica 15 K
Przepływ
masowy
Prędkość v
Strata
ciśnienia R
Różnica 20 K
Przepływ
masowy
Prędkość v
Strata
ciśnienia R
W
600
700
800
900
1000
1200
1400
1600
1800
2000
2200
2400
2600
2800
3000
3200
3400
3600
3800
4000
4200
4400
4600
4800
5000
5200
5400
5600
5800
6000
6200
6400
6600
6800
7000
7200
7400
7600
7800
8000
8200
8400
8600
8800
9000
9200
9400
9600
9800
10000
10500
11000
11500
12000
12500
13000
13500
14000
14500
15000
15500
16.000
m/s
0,07
0,08
0,10
0,11
0,12
0,15
0,17
0,19
0,22
0,24
0,27
0,29
0,31
0,34
0,36
0,39
0,41
0,44
0,46
0,48
0,51
0,53
0,56
0,58
0,60
0,63
0,65
0,68
0,70
0,73
0,75
0,77
0,80
0,82
0,85
0,87
0,89
0,92
0,94
0,97
0,99
-
Pa/m
7,6
9,8
12,3
15,0
18,0
24,6
32,1
40,5
49,7
59,7
70,5
82,0
94,4
107,5
121,4
136,0
151,3
167,4
184,2
201,7
219,9
238,8
258,4
278,8
299,8
321,5
343,9
366,9
390,7
415,1
440,2
466,0
492,4
519,5
547,3
575,7
604,8
634,5
664,9
696,0
727,7
-
kg/h
34,4
40,1
45,9
51,6
57,3
68,8
80,3
91,8
103,2
114,7
126,2
137,6
149,1
160,6
172,0
183,5
195,0
206,5
217,9
229,4
240,9
252,3
263,8
275,3
286,7
298,2
309,7
321,1
332,6
344,1
355,6
367,0
378,5
390,0
401,4
412,9
424,4
435,8
447,3
458,8
470,3
481,7
493,2
504,7
516,1
527,6
539,1
550,5
562,0
573,5
602,2
630,8
659,5
688,2
-
m/s
0,05
0,06
0,06
0,07
0,08
0,10
0,11
0,13
0,15
0,16
0,18
0,19
0,21
0,23
0,24
0,26
0,27
0,29
0,31
0,32
0,34
0,35
0,37
0,39
0,40
0,42
0,44
0,45
0,47
0,48
0,50
0,52
0,53
0,55
0,56
0,58
0,60
0,61
0,63
0,64
0,66
0,68
0,69
0,71
0,73
0,74
0,76
0,77
0,79
0,81
0,85
0,89
0,93
0,97
-
Pa/m
3,8
4,9
6,2
7,6
9,0
12,3
16,0
20,1
24,6
29,5
34,8
40,5
46,5
52,9
59,7
66,8
74,2
82,0
90,2
98,7
107,5
116,7
126,1
136,0
146,1
156,6
167,4
178,5
189,9
201,7
213,7
226,1
238,8
251,8
265,1
278,8
292,7
306,9
321,5
336,3
351,5
366,9
382,7
398,7
415,1
431,8
448,7
466,0
483,5
501,4
547,3
595,0
644,6
696,0
-
kg/h
25,8
30,1
34,4
38,7
43,0
51,6
60,2
68,8
77,4
86,0
94,6
103,2
111,8
120,4
129,0
137,6
146,2
154,8
163,4
172,0
180,6
189,2
197,8
206,5
215,1
223,7
232,3
240,9
249,5
258,1
266,7
275,3
283,9
292,5
301,1
309,7
318,3
326,9
335,5
344,1
352,7
361,3
369,9
378,5
387,1
395,7
404,3
412,9
421,5
430,1
451,6
473,1
494,6
516,1
537,6
559,1
580,6
602,2
623,7
645,2
666,7
688,2
m/s
0,04
0,04
0,05
0,05
0,06
0,07
0,08
0,10
0,11
0,12
0,13
0,15
0,16
0,17
0,18
0,19
0,21
0,22
0,23
0,24
0,25
0,27
0,28
0,29
0,30
0,31
0,33
0,34
0,35
0,36
0,37
0,39
0,40
0,41
0,42
0,44
0,45
0,46
0,47
0,48
0,50
0,51
0,52
0,53
0,54
0,56
0,57
0,58
0,59
0,60
0,63
0,66
0,70
0,73
0,76
0,79
0,82
0,85
0,88
0,91
0,94
0,97
Pa/m
2,4
3,1
3,8
4,7
5,6
7,6
9,8
12,3
15,0
18,0
21,2
24,6
28,3
32,1
36,2
40,5
45,0
49,7
54,6
59,7
65,0
70,5
76,2
82,0
88,1
94,4
100,9
107,5
114,3
121,4
128,6
136,0
143,5
151,3
159,2
167,4
175,7
184,2
192,8
201,7
210,7
219,9
229,3
238,8
248,5
258,4
268,5
278,8
289,2
299,8
327,0
355,3
384,7
415,1
446,6
479,1
512,7
547,3
582,9
619,6
657,3
696,0
Tab. 9-5
kg/h
51,6
60,2
68,8
77,4
86,0
103,2
120,4
137,6
154,8
172,0
189,2
206,5
223,7
240,9
258,1
275,3
292,5
309,7
326,9
344,1
361,3
378,5
395,7
412,9
430,1
447,3
464,5
481,7
498,9
516,1
533,3
550,5
567,7
584,9
602,2
619,4
636,6
653,8
671,0
688,2
705,4
-
Tabela strat ciśnienia - instalacja grzewcza rura uniwersalna RAUMULTI press 20
47
Różnica 10 K
masowy
Prędkość v
Strata
ciśnienia R
Różnica 15 K
Przepływ
masowy
Prędkość v
Strata
ciśnienia R
Różnica 20 K
Przepływ
masowy
Prędkość v
Strata
ciśnienia R
W
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
2200
2400
2600
2800
3000
3200
3400
3600
3800
4000
4400
4800
5200
5600
6000
6400
6800
7200
7600
8000
8500
9000
9500
10000
10500
11000
11500
12000
12500
13000
13500
14000
14500
15000
15500
16000
16500
17000
17500
18000
18500
19000
19500
20000
20500
21000
21500
22000
22500
23000
23500
24000
24500
25000
m/s
0,08
0,09
0,09
0,10
0,11
0,12
0,12
0,13
0,14
0,15
0,15
0,17
0,19
0,20
0,22
0,23
0,25
0,26
0,28
0,29
0,31
0,34
0,37
0,40
0,43
0,46
0,50
0,53
0,56
0,59
0,62
0,66
0,70
0,73
0,77
0,81
0,85
0,89
0,93
0,97
-
Pa/m
6,3
7,4
8,6
9,8
11,2
12,6
14,1
15,6
17,2
18,9
20,7
24,4
28,4
32,6
37,1
41,8
46,8
52,1
57,6
63,3
69,3
81,9
95,5
110,0
125,4
141,8
159,0
177,1
196,1
215,9
236,6
263,7
292,2
321,9
353,0
385,3
419,0
453,9
490,1
527,6
-
kg/h
57,3
63,1
68,8
74,6
80,3
86,0
91,8
97,5
103,2
109,0
114,7
126,2
137,6
149,1
160,6
172,0
183,5
195,0
206,5
217,9
229,4
252,3
275,3
298,2
321,1
344,1
367,0
390,0
412,9
435,8
458,8
487,5
516,1
544,8
573,5
602,2
630,8
659,5
688,2
716,8
745,5
774,2
802,9
831,5
860,2
888,9
917,6
946,2
974,9
1003,6
1032,3
1060,9
1089,6
-
m/s
0,05
0,06
0,06
0,07
0,07
0,08
0,08
0,09
0,09
0,10
0,10
0,11
0,12
0,13
0,14
0,15
0,17
0,18
0,19
0,20
0,21
0,23
0,25
0,27
0,29
0,31
0,33
0,35
0,37
0,39
0,41
0,44
0,46
0,49
0,52
0,54
0,57
0,59
0,62
0,64
0,67
0,70
0,72
0,75
0,77
0,80
0,83
0,85
0,88
0,90
0,93
0,95
0,98
-
Pa/m
3,2
3,7
4,3
4,9
5,6
6,3
7,0
7,8
8,6
9,4
10,3
12,1
14,1
16,1
18,3
20,7
23,1
25,7
28,4
31,2
34,1
40,2
46,8
53,9
61,4
69,3
77,6
86,3
95,5
105,1
115,1
128,1
141,8
156,1
171,0
186,5
202,6
219,3
236,6
254,5
273,1
292,2
311,8
332,1
353,0
374,4
396,4
419,0
442,1
465,9
490,1
515,0
540,4
-
kg/h
43,0
47,3
51,6
55,9
60,2
64,5
68,8
73,1
77,4
81,7
86,0
94,6
103,2
111,8
120,4
129,0
137,6
146,2
154,8
163,4
172,0
189,2
206,5
223,7
240,9
258,1
275,3
292,5
309,7
326,9
344,1
365,6
387,1
408,6
430,1
451,6
473,1
494,6
516,1
537,6
559,1
580,6
602,2
623,7
645,2
666,7
688,2
709,7
731,2
752,7
774,2
795,7
817,2
838,7
860,2
881,7
903,2
924,7
946,2
967,7
989,2
1010,8
1032,3
1053,8
1075,3
m/s
0,04
0,04
0,05
0,05
0,05
0,06
0,06
0,07
0,07
0,07
0,08
0,09
0,09
0,10
0,11
0,12
0,12
0,13
0,14
0,15
0,15
0,17
0,19
0,20
0,22
0,23
0,25
0,26
0,28
0,29
0,31
0,33
0,35
0,37
0,39
0,41
0,43
0,44
0,46
0,48
0,50
0,52
0,54
0,56
0,58
0,60
0,62
0,64
0,66
0,68
0,70
0,72
0,73
0,75
0,77
0,79
0,81
0,83
0,85
0,87
0,89
0,91
0,93
0,95
0,97
Pa/m
2,0
2,3
2,7
3,0
3,4
3,9
4,3
4,8
5,3
5,8
6,3
7,4
8,6
9,8
11,2
12,6
14,1
15,6
17,2
18,9
20,7
24,4
28,4
32,6
37,1
41,8
46,8
52,1
57,6
63,3
69,3
77,1
85,2
93,8
102,6
111,9
121,5
131,5
141,8
152,4
163,4
174,8
186,5
198,5
210,9
223,6
236,6
250,0
263,7
277,8
292,2
306,9
321,9
337,3
353,0
369,0
385,3
402,0
419,0
436,3
453,9
471,9
490,1
508,7
527,6
Tab. 9-6
48
kg/h
86,0
94,6
103,2
111,8
120,4
129,0
137,6
146,2
154,8
163,4
172,0
189,2
206,5
223,7
240,9
258,1
275,3
292,5
309,7
326,9
344,1
378,5
412,9
447,3
481,7
516,1
550,5
584,9
619,4
653,8
688,2
731,2
774,2
817,2
860,2
903,2
946,2
989,2
1032,3
1075,3
-
Tabela strat ciśnienia - instalacja grzewcza RAUMULTI press 25
Różnica 10 K
masowy
Prędkość v
Strata
ciśnienia R
Różnica 15 K
Przepływ
masowy
Prędkość v
Strata
ciśnienia R
Różnica 20 K
Przepływ
masowy
Prędkość v
Strata
ciśnienia R
W
1.000
1.500
2.000
2.500
3.000
3.500
4.000
4.500
5.000
5.500
6.000
6.500
7.000
7.500
8.000
8.500
9.000
9.500
10.000
10.500
11.000
11.500
12.000
12.500
13.000
13.500
14.000
14.500
15.000
15.500
16.000
16.500
17.000
17.500
18.000
18.500
19.000
19.500
20.000
20.500
21.000
21.500
22.000
22.500
23.000
23.500
24.000
24.500
25.000
25.500
26.000
26.500
27.000
27.500
28.000
28.500
29.000
29.500
30.000
30.500
31.000
31.500
32.000
32.500
33.000
m/s
0,05
0,07
0,09
0,11
0,14
0,16
0,18
0,21
0,23
0,25
0,27
0,30
0,32
0,34
0,37
0,39
0,41
0,43
0,46
0,48
0,50
0,53
0,55
0,57
0,60
0,62
0,64
0,66
0,69
0,71
0,73
0,76
0,78
0,80
0,82
0,85
0,87
0,89
0,92
0,94
0,96
0,98
-
Pa/m
1,8
3,6
6,0
8,8
12,0
15,7
19,8
24,4
29,3
34,6
40,4
46,5
53,0
59,8
67,1
74,7
82,6
91,0
99,7
108,7
118,1
127,9
138,0
148,4
159,2
170,4
181,8
193,6
205,8
218,3
231,1
244,3
257,8
271,6
285,8
300,2
315,1
330,2
345,7
361,5
377,6
394,0
-
kg/h
57,3
86,0
114,7
143,4
172,0
200,7
229,4
258,1
286,7
315,4
344,1
372,8
401,4
430,1
458,8
487,5
516,1
544,8
573,5
602,2
630,8
659,5
688,2
716,8
745,5
774,2
802,9
831,5
860,2
888,9
917,6
946,2
974,9
1003,6
1032,3
1060,9
1089,6
1118,3
1147,0
1175,6
1204,3
1233,0
1261,6
1290,3
1319,0
1347,7
1376,3
1405,0
1433,7
1491,0
1548,4
1605,7
1663,1
1720,4
1777,8
1835,1
-
m/s
0,03
0,05
0,06
0,08
0,09
0,11
0,12
0,14
0,15
0,17
0,18
0,20
0,21
0,23
0,24
0,26
0,27
0,29
0,31
0,32
0,34
0,35
0,37
0,38
0,40
0,41
0,43
0,44
0,46
0,47
0,49
0,50
0,52
0,53
0,55
0,56
0,58
0,60
0,61
0,63
0,64
0,66
0,67
0,69
0,70
0,72
0,73
0,75
0,76
0,79
0,82
0,85
0,88
0,92
0,95
0,98
-
Pa/m
0,9
1,8
3,0
4,4
6,0
7,8
9,8
12,0
14,4
17,0
19,8
22,8
26,0
29,3
32,8
36,5
40,4
44,4
48,6
53,0
57,5
62,2
67,1
72,1
77,3
82,6
88,2
93,8
99,7
105,7
111,8
118,1
124,6
131,2
138,0
144,9
152,0
159,2
166,6
174,1
181,8
189,7
197,7
205,8
214,1
222,5
231,1
239,9
248,7
267,0
285,8
305,1
325,1
345,7
366,8
388,5
-
kg/h
43,0
64,5
86,0
107,5
129,0
150,5
172,0
193,5
215,1
236,6
258,1
279,6
301,1
322,6
344,1
365,6
387,1
408,6
430,1
451,6
473,1
494,6
516,1
537,6
559,1
580,6
602,2
623,7
645,2
666,7
688,2
709,7
731,2
752,7
774,2
795,7
817,2
838,7
860,2
881,7
903,2
924,7
946,2
967,7
989,2
1010,8
1032,3
1053,8
1075,3
1118,3
1161,3
1204,3
1247,3
1290,3
1333,3
1376,3
1419,4
1462,4
1505,4
1548,4
1591,4
1634,4
1677,4
1720,4
1763,4
m/s
0,02
0,03
0,05
0,06
0,07
0,08
0,09
0,10
0,11
0,13
0,14
0,15
0,16
0,17
0,18
0,19
0,21
0,22
0,23
0,24
0,25
0,26
0,27
0,29
0,30
0,31
0,32
0,33
0,34
0,35
0,37
0,38
0,39
0,40
0,41
0,42
0,43
0,45
0,46
0,47
0,48
0,49
0,50
0,51
0,53
0,54
0,55
0,56
0,57
0,60
0,62
0,64
0,66
0,69
0,71
0,73
0,76
0,78
0,80
0,82
0,85
0,87
0,89
0,92
0,94
Pa/m
0,6
1,1
1,8
2,7
3,6
4,7
6,0
7,3
8,8
10,3
12,0
13,8
15,7
17,7
19,8
22,0
24,4
26,8
29,3
31,9
34,6
37,4
40,4
43,4
46,5
49,7
53,0
56,3
59,8
63,4
67,1
70,8
74,7
78,6
82,6
86,8
91,0
95,3
99,7
104,1
108,7
113,4
118,1
123,0
127,9
132,9
138,0
143,2
148,4
159,2
170,4
181,8
193,6
205,8
218,3
231,1
244,3
257,8
271,6
285,8
300,2
315,1
330,2
345,7
361,5
Tab. 9-7
kg/h
86,0
129,0
172,0
215,1
258,1
301,1
344,1
387,1
430,1
473,1
516,1
559,1
602,2
645,2
688,2
731,2
774,2
817,2
860,2
903,2
946,2
989,2
1032,3
1075,3
1118,3
1161,3
1204,3
1247,3
1290,3
1333,3
1376,3
1419,4
1462,4
1505,4
1548,4
1591,4
1634,4
1677,4
1720,4
1763,4
1806,5
1849,5
-
Tabela strat ciśnienia - instalacja grzewcza RAUMULTI press 32
49
9.5.7 Tabela strat ciśnienia - instalacja grzewcza rura RAUBASIC PE-Xb 16
Różnica 10 K
masowy
Prędkość v
Strata
ciśnienia R
Różnica 15 K
Przepływ
masowy
Prędkość v
Strata
ciśnienia R
Różnica 20 K
Przepływ
masowy
Prędkość v
Strata
ciśnienia R
W
400
500
600
700
800
900
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
2100
2200
2300
2400
2500
2600
2700
2800
2900
3000
3100
3200
3300
3400
3500
3600
3700
3800
3900
4000
4100
4200
4300
4400
4500
4700
4900
5100
5300
5500
5700
5900
6100
6300
6500
6700
6900
7100
7300
7500
7700
7900
8100
8300
8500
8700
8900
m/s
0,09
0,11
0,13
0,15
0,17
0,19
0,21
0,24
0,26
0,28
0,30
0,32
0,34
0,37
0,39
0,41
0,43
0,45
0,47
0,49
0,52
0,54
0,56
0,58
0,60
0,62
0,64
0,67
0,69
0,71
0,73
0,75
0,77
0,80
0,82
0,84
0,86
0,88
0,90
0,92
0,95
0,97
-
Pa/m
14,7
21,5
29,3
38,1
47,9
58,7
70,4
83,0
96,5
110,9
126,2
142,3
159,3
177,1
195,8
215,3
235,6
256,7
278,7
301,4
325,0
349,3
374,4
400,3
427,0
454,4
482,7
511,6
541,4
571,9
603,2
635,2
668,0
701,5
735,8
770,8
806,6
843,1
880,4
918,3
957,1
996,5
-
kg/h
22,9
28,7
34,4
40,1
45,9
51,6
57,3
63,1
68,8
74,6
80,3
86,0
91,8
97,5
103,2
109,0
114,7
120,4
126,2
131,9
137,6
143,4
149,1
154,8
160,6
166,3
172,0
177,8
183,5
189,2
195,0
200,7
206,5
212,2
217,9
223,7
229,4
235,1
240,9
246,6
252,3
258,1
269,5
281,0
292,5
303,9
315,4
326,9
338,4
349,8
361,3
372,8
384,2
395,7
-
m/s
0,06
0,07
0,09
0,10
0,11
0,13
0,14
0,16
0,17
0,19
0,20
0,21
0,23
0,24
0,26
0,27
0,29
0,30
0,32
0,33
0,34
0,36
0,37
0,39
0,40
0,42
0,43
0,44
0,46
0,47
0,49
0,50
0,52
0,53
0,54
0,56
0,57
0,59
0,60
0,62
0,63
0,64
0,67
0,70
0,73
0,76
0,79
0,82
0,85
0,87
0,90
0,93
0,96
0,99
-
Pa/m
7,5
10,8
14,7
19,1
24,0
29,3
35,0
41,2
47,9
55,0
62,5
70,4
78,7
87,4
96,5
106,0
115,9
126,2
136,8
147,9
159,3
171,1
183,3
195,8
208,7
222,0
235,6
249,6
264,0
278,7
293,8
309,2
325,0
341,1
357,6
374,4
391,6
409,1
427,0
445,2
463,8
482,7
521,5
561,7
603,2
646,1
690,3
735,8
782,7
830,9
880,4
931,2
983,3
1036,7
-
kg/h
17,2
21,5
25,8
30,1
34,4
38,7
43,0
47,3
51,6
55,9
60,2
64,5
68,8
73,1
77,4
81,7
86,0
90,3
94,6
98,9
103,2
107,5
111,8
116,1
120,4
124,7
129,0
133,3
137,6
141,9
146,2
150,5
154,8
159,1
163,4
167,7
172,0
176,3
180,6
184,9
189,2
193,5
202,2
210,8
219,4
228,0
236,6
245,2
253,8
262,4
271,0
279,6
288,2
296,8
305,4
314,0
322,6
331,2
339,8
348,4
357,0
365,6
374,2
382,8
m/s
0,04
0,05
0,06
0,08
0,09
0,10
0,11
0,12
0,13
0,14
0,15
0,16
0,17
0,18
0,19
0,20
0,21
0,23
0,24
0,25
0,26
0,27
0,28
0,29
0,30
0,31
0,32
0,33
0,34
0,35
0,37
0,38
0,39
0,40
0,41
0,42
0,43
0,44
0,45
0,46
0,47
0,48
0,50
0,53
0,55
0,57
0,59
0,61
0,63
0,66
0,68
0,70
0,72
0,74
0,76
0,78
0,81
0,83
0,85
0,87
0,89
0,91
0,93
0,96
Pa/m
4,6
6,7
9,1
11,8
14,7
18,0
21,5
25,2
29,3
33,6
38,1
42,9
47,9
53,2
58,7
64,4
70,4
76,5
83,0
89,6
96,5
103,6
110,9
118,4
126,2
134,1
142,3
150,7
159,3
168,1
177,1
186,4
195,8
205,4
215,3
225,4
235,6
246,1
256,7
267,6
278,7
290,0
313,1
337,0
361,8
387,3
413,5
440,6
468,5
497,1
526,4
556,6
587,5
619,1
651,5
684,7
718,6
753,2
788,6
824,8
861,6
899,3
937,6
976,7
Tab. 9-8
50
kg/h
34,4
43,0
51,6
60,2
68,8
77,4
86,0
94,6
103,2
111,8
120,4
129,0
137,6
146,2
154,8
163,4
172,0
180,6
189,2
197,8
206,5
215,1
223,7
232,3
240,9
249,5
258,1
266,7
275,3
283,9
292,5
301,1
309,7
318,3
326,9
335,5
344,1
352,7
361,3
369,9
378,5
387,1
-
Tabela strat ciśnienia - instalacja grzewcza rura RAUBASIC PE-Xb 16
Różnica 10 K
masowy
Prędkość v
Strata
ciśnienia R
Różnica 15 K
Przepływ
masowy
Prędkość v
Strata
ciśnienia R
Różnica 20 K
Przepływ
masowy
Prędkość v
Strata
ciśnienia R
W
600
700
800
900
1000
1200
1400
1600
1800
2000
2200
2400
2600
2800
3000
3200
3400
3600
3800
4000
4200
4400
4600
4800
5000
5200
5400
5600
5800
6000
6200
6400
6600
6800
7000
7200
7400
7600
7800
8000
8200
8400
8600
8800
9000
9200
9400
9600
9800
10000
10500
11000
11500
12000
12500
13000
13500
14000
14500
15000
15500
16.000
m/s
0,07
0,08
0,10
0,11
0,12
0,15
0,17
0,19
0,22
0,24
0,27
0,29
0,31
0,34
0,36
0,39
0,41
0,44
0,46
0,48
0,51
0,53
0,56
0,58
0,60
0,63
0,65
0,68
0,70
0,73
0,75
0,77
0,80
0,82
0,85
0,87
0,89
0,92
0,94
0,97
0,99
-
Pa/m
7,6
9,8
12,3
15,0
18,0
24,6
32,1
40,5
49,7
59,7
70,5
82,0
94,4
107,5
121,4
136,0
151,3
167,4
184,2
201,7
219,9
238,8
258,4
278,8
299,8
321,5
343,9
366,9
390,7
415,1
440,2
466,0
492,4
519,5
547,3
575,7
604,8
634,5
664,9
696,0
727,7
-
kg/h
34,4
40,1
45,9
51,6
57,3
68,8
80,3
91,8
103,2
114,7
126,2
137,6
149,1
160,6
172,0
183,5
195,0
206,5
217,9
229,4
240,9
252,3
263,8
275,3
286,7
298,2
309,7
321,1
332,6
344,1
355,6
367,0
378,5
390,0
401,4
412,9
424,4
435,8
447,3
458,8
470,3
481,7
493,2
504,7
516,1
527,6
539,1
550,5
562,0
573,5
602,2
630,8
659,5
688,2
-
m/s
0,05
0,06
0,06
0,07
0,08
0,10
0,11
0,13
0,15
0,16
0,18
0,19
0,21
0,23
0,24
0,26
0,27
0,29
0,31
0,32
0,34
0,35
0,37
0,39
0,40
0,42
0,44
0,45
0,47
0,48
0,50
0,52
0,53
0,55
0,56
0,58
0,60
0,61
0,63
0,64
0,66
0,68
0,69
0,71
0,73
0,74
0,76
0,77
0,79
0,81
0,85
0,89
0,93
0,97
-
Pa/m
3,8
4,9
6,2
7,6
9,0
12,3
16,0
20,1
24,6
29,5
34,8
40,5
46,5
52,9
59,7
66,8
74,2
82,0
90,2
98,7
107,5
116,7
126,1
136,0
146,1
156,6
167,4
178,5
189,9
201,7
213,7
226,1
238,8
251,8
265,1
278,8
292,7
306,9
321,5
336,3
351,5
366,9
382,7
398,7
415,1
431,8
448,7
466,0
483,5
501,4
547,3
595,0
644,6
696,0
-
kg/h
25,8
30,1
34,4
38,7
43,0
51,6
60,2
68,8
77,4
86,0
94,6
103,2
111,8
120,4
129,0
137,6
146,2
154,8
163,4
172,0
180,6
189,2
197,8
206,5
215,1
223,7
232,3
240,9
249,5
258,1
266,7
275,3
283,9
292,5
301,1
309,7
318,3
326,9
335,5
344,1
352,7
361,3
369,9
378,5
387,1
395,7
404,3
412,9
421,5
430,1
451,6
473,1
494,6
516,1
537,6
559,1
580,6
602,2
623,7
645,2
666,7
688,2
m/s
0,04
0,04
0,05
0,05
0,06
0,07
0,08
0,10
0,11
0,12
0,13
0,15
0,16
0,17
0,18
0,19
0,21
0,22
0,23
0,24
0,25
0,27
0,28
0,29
0,30
0,31
0,33
0,34
0,35
0,36
0,37
0,39
0,40
0,41
0,42
0,44
0,45
0,46
0,47
0,48
0,50
0,51
0,52
0,53
0,54
0,56
0,57
0,58
0,59
0,60
0,63
0,66
0,70
0,73
0,76
0,79
0,82
0,85
0,88
0,91
0,94
0,97
Pa/m
2,4
3,1
3,8
4,7
5,6
7,6
9,8
12,3
15,0
18,0
21,2
24,6
28,3
32,1
36,2
40,5
45,0
49,7
54,6
59,7
65,0
70,5
76,2
82,0
88,1
94,4
100,9
107,5
114,3
121,4
128,6
136,0
143,5
151,3
159,2
167,4
175,7
184,2
192,8
201,7
210,7
219,9
229,3
238,8
248,5
258,4
268,5
278,8
289,2
299,8
327,0
355,3
384,7
415,1
446,6
479,1
512,7
547,3
582,9
619,6
657,3
696,0
Tab. 9-9
kg/h
51,6
60,2
68,8
77,4
86,0
103,2
120,4
137,6
154,8
172,0
189,2
206,5
223,7
240,9
258,1
275,3
292,5
309,7
326,9
344,1
361,3
378,5
395,7
412,9
430,1
447,3
464,5
481,7
498,9
516,1
533,3
550,5
567,7
584,9
602,2
619,4
636,6
653,8
671,0
688,2
705,4
-
51
Różnica 10 K
masowy
Prędkość v
Strata
ciśnienia R
Różnica 15 K
Przepływ
masowy
Prędkość v
Strata
ciśnienia R
Różnica 20 K
Przepływ
masowy
Prędkość v
Strata
ciśnienia R
W
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
2200
2400
2600
2800
3000
3200
3400
3600
3800
4000
4400
4800
5200
5600
6000
6400
6800
7200
7600
8000
8500
9000
9500
10000
11000
12000
13000
14000
15000
16000
17000
18000
19000
20000
21000
22000
23000
24000
25000
26000
27000
28000
29000
30000
31000
32000
33000
34000
m/s
0,07
0,08
0,09
0,10
0,10
0,11
0,12
0,13
0,13
0,14
0,15
0,16
0,18
0,19
0,21
0,22
0,24
0,25
0,27
0,28
0,30
0,33
0,36
0,39
0,42
0,45
0,48
0,51
0,54
0,57
0,59
0,63
0,67
0,71
0,74
0,82
0,89
0,97
1,04
1,12
1,19
1,26
1,34
1,41
1,49
1,56
1,64
1,71
1,78
1,86
1,93
2,01
2,08
2,16
2,23
2,31
2,38
2,45
2,53
Pa/m
5,7
6,7
7,8
9,0
10,2
11,5
12,8
14,2
15,7
17,2
18,8
22,2
25,8
29,7
33,8
38,1
42,6
47,4
52,4
57,6
63,0
74,5
86,9
100,1
114,1
128,9
144,6
161,0
178,2
196,3
215,1
239,7
265,5
292,5
320,7
380,7
445,3
514,5
588,3
666,7
749,6
836,9
928,8
1025,0
1125,7
1230,8
1340,3
1454,1
1572,3
1694,9
1821,7
1952,9
2088,4
2228,2
2372,3
2520,6
2673,2
2830,1
2991,3
kg/h
57,3
63,1
68,8
74,6
80,3
86,0
91,8
97,5
103,2
109,0
114,7
126,2
137,6
149,1
160,6
172,0
183,5
195,0
206,5
217,9
229,4
252,3
275,3
298,2
321,1
344,1
367,0
390,0
412,9
435,8
458,8
487,5
516,1
544,8
573,5
630,8
688,2
745,5
802,9
860,2
917,6
974,9
1032,3
1089,6
1147,0
1204,3
1261,6
1319,0
1376,3
1433,7
1491,0
1548,4
1605,7
1663,1
1720,4
1777,8
1835,1
1892,5
1949,8
m/s
0,05
0,05
0,06
0,06
0,07
0,07
0,08
0,08
0,09
0,09
0,10
0,11
0,12
0,13
0,14
0,15
0,16
0,17
0,18
0,19
0,20
0,22
0,24
0,26
0,28
0,30
0,32
0,34
0,36
0,38
0,40
0,42
0,45
0,47
0,50
0,55
0,59
0,64
0,69
0,74
0,79
0,84
0,89
0,94
0,99
1,04
1,09
1,14
1,19
1,24
1,29
1,34
1,39
1,44
1,49
1,54
1,59
1,64
1,69
Pa/m
2,9
3,4
3,9
4,5
5,1
5,7
6,4
7,1
7,8
8,6
9,4
11,0
12,8
14,7
16,7
18,8
21,0
23,4
25,8
28,4
31,0
36,6
42,6
49,0
55,8
63,0
70,6
78,5
86,9
95,6
104,6
116,5
128,9
141,9
155,4
184,2
215,1
248,2
283,4
320,7
360,2
401,7
445,3
490,9
538,6
588,3
640,1
693,8
749,6
807,3
867,0
928,8
992,4
1058,1
1125,7
1195,3
1266,8
1340,3
1415,7
kg/h
43,0
47,3
51,6
55,9
60,2
64,5
68,8
73,1
77,4
81,7
86,0
94,6
103,2
111,8
120,4
129,0
137,6
146,2
154,8
163,4
172,0
189,2
206,5
223,7
240,9
258,1
275,3
292,5
309,7
326,9
344,1
365,6
387,1
408,6
430,1
473,1
516,1
559,1
602,2
645,2
688,2
731,2
774,2
817,2
860,2
903,2
946,2
989,2
1032,3
1075,3
1118,3
1161,3
1204,3
1247,3
1290,3
1333,3
1376,3
1419,4
1462,4
m/s
0,04
0,04
0,04
0,05
0,05
0,06
0,06
0,06
0,07
0,07
0,07
0,08
0,09
0,10
0,10
0,11
0,12
0,13
0,13
0,14
0,15
0,16
0,18
0,19
0,21
0,22
0,24
0,25
0,27
0,28
0,30
0,32
0,33
0,35
0,37
0,41
0,45
0,48
0,52
0,56
0,59
0,63
0,67
0,71
0,74
0,78
0,82
0,86
0,89
0,93
0,97
1,00
1,04
1,08
1,12
1,15
1,19
1,23
1,26
Pa/m
1,8
2,1
2,4
2,8
3,1
3,5
3,9
4,3
4,8
5,3
5,7
6,7
7,8
9,0
10,2
11,5
12,8
14,2
15,7
17,2
18,8
22,2
25,8
29,7
33,8
38,1
42,6
47,4
52,4
57,6
63,0
70,1
77,5
85,3
93,4
110,5
128,9
148,6
169,5
191,7
215,1
239,7
265,5
292,5
320,7
350,1
380,7
412,4
445,3
479,3
514,5
550,8
588,3
626,9
666,7
707,6
749,6
792,7
836,9
Tab. 9-10
52
kg/h
86,0
94,6
103,2
111,8
120,4
129,0
137,6
146,2
154,8
163,4
172,0
189,2
206,5
223,7
240,9
258,1
275,3
292,5
309,7
326,9
344,1
378,5
412,9
447,3
481,7
516,1
550,5
584,9
619,4
653,8
688,2
731,2
774,2
817,2
860,2
946,2
1032,3
1118,3
1204,3
1290,3
1376,3
1462,4
1548,4
1634,4
1720,4
1806,5
1892,5
1978,5
2064,5
2150,5
2236,6
2322,6
2408,6
2494,6
2580,6
2666,7
2752,7
2838,7
2924,7
10. KSZTAŁTKI RAUMULTI PRESS
10.1 Kształtki RAUMULTI press
- z mosiądzu standardowego z pierścieniem o-ring wg PN-EN 12164,
PN-EN 12165 i PN-EN 12168
- z zespolonymi tulejami zaprasowywanymi ze stali szlachetnej
z niebieskim pierścieniem ustalającym z tworzywa sztucznego
- uniwersalne zastosowanie do instalacji wody pitnej i instalacji
grzewczych
- uniwersalne zastosowanie z rurami uniwersalnymi RAUMULTI oraz
rurami RAUBASIC PE-Xb
- spełniają wymagania:
- PN-EN 1254-3
- wymagania Dyrektywy UE 98/83/WE z dnia 03.11.1998 w sprawie
jakości wody przeznaczonej do spożycia przez ludzi
Kształtki RAUMULTI press można łatwo odróżnić od kształtek
RAUBASIC press, ponieważ wyposażone są w zespoloną tuleję
zaprasowywaną oraz niebieski pierścień z tworzywa sztucznego.
- kształtki można w łatwy sposób przyporządkować do danego typu
rury
Do obróbki stosować tylko narzędzia RAUMULTI z niebieskim
oznakowaniem.
Kształtki RAUMULTI press dostarczane są w wersji bez niklowanej powierzchni.
- kształtki z niklowaną powierzchnią mogą oddawać nikiel do wody
pitnej i być szkodliwe dla zdrowia
- w części UE stosowanie niklowanych kształtek w instalacjach wody
pitnej jest zabronione
UWAGA
Zbyt wysokie naprężenia materiału mogą spowodować uszkodzenie
kształtek.
- unikać zbyt mocnego dokręcania połączeń gwintowych
- stosować odpowiednie klucze
- nie zaciskać zbyt mocno kształtki w imadle
- stosowanie szczypców nastawnych do rur może uszkodzić kształtki
- do uszczelniania połączeń gwintowych nie stosować nadmiernej
ilości pakuł. Końcówki gwintów muszą pozostać widoczne
- unikać plastycznej deformacji kształtki, np. poprzez uderzanie
młotkiem
UWAGA
w wyniku nieszczelności!
Uszkodzenie lub zabrudzenia kształtek mogą być przyczyną powstania
nieszczelności.
- kształtki uszkodzone (np. wgnieciona tuleja zaprasowywana) lub
zabrudzone nie mogą być stosowane
UWAGA
w wyniku korozji!
Kontakt kształtek z materiałem wywołującym korozję może spowodować
ich zniszczenie.
- chronić kształtki i tuleje zaprasowywane przy pomocy odpowiednich
osłon przed kontaktem ze ścianami wzgl. wilgocią, jastrychem,
cementem, gipsem, materiałami szybkowiążącymi, agresywnymi
mediami i innymi materiałami i substancjami wywołującymi korozję
UWAGA
Stosowanie kształtek RAUBASIC press lub narzędzi RAUBASIC press
w połączeniu z systemem RAUMULTI press powoduje powstanie
nieszczelnych miejsc.
- w przypadku stosowania rur uniwersalnych RAUMULTI używać
zawsze kształtek i narzędzi RAUMULTI press
Rys. 10-1
Kształtki RAUMULTI press
53
10.2
Możliwe kombinacje RAUMULTI press i RAUBASIC
press
UWAGA
Stosowanie kształtek lub narzędzi RAUBASIC press w połączeniu
z artykułami RAUMULTI jest niedozwolone i może być przyczyną
powstania nieszczelności.
- w przypadku stosowania artykułów RAUMULTI używać zawsze
kształtek i narzędzi RAUMULTI press
- w przypadku stosowania kształtek RAUBASIC press używać wyłącznie
narzędzi RAUBASIC press
Do bezpośredniego łączenia rur uniwersalnych RAUMULTI (10 bar) i rury
RAUBASIC PE-Xb (6 bar) stosować wolno tylko kształtki RAUMULTI
press.
Maksymalne ciśnienie robocze dla takiej kombinacji wyznaczone jest
wartością określoną dla rur RAUBASIC PE-Xb i wynosi dla całej instalacji
6 bar.
Kombinacje niedozwolone
Kombinacje dozwolone
kształtka RAUBASIC press z rurą uniwersalną RAUMULTI
kształtka RAUMULTI press z rurą uniwersalną RAUMULTI i narzędziem
RAUTOOL X-press1 z cęgami zaciskowymi RAUMULTI
kształtka RAUMULTI press z rurą uniwersalną RAUMULTI i narzędziem kształtka RAUMULTI press z rurą RAUBASIC PE-Xb i narzędziem
RAUBASIC press TOOL
kształtka RAUMULTI press z rurą RAUBASIC PE-Xb i narzędziem
RAUBASIC press TOOL
54
RAUTOOL X-press1 z cęgami zaciskowymi RAUBASIC
11. TRANSPORT I SKŁADOWANIE
11.1
Postępowanie z rurami REHAU i elementami systemu
UWAGA
Niebezpieczeństwo powstania szkód materialnych pod
wpływem promieni UV
Działanie promieniowania UV na rury REHAU może spowodować ich
uszkodzenie.
- podczas składowania i transportu rury REHAU powinny być chronione
przez promieniowaniem UV
- w przypadku zastosowania w strefie, w której może wystąpić promieniowanie UV (np. światło słoneczne), rurociąg należy obłożyć na
całej powierzchni płaszczem z odpowiedniego materiału
Unikać uszkodzenia rur i elementów systemu:
- dbać o prawidłowy załadunek i rozładunek
- transportować w sposób odpowiedni do materiału
- nie wlec po ziemi lub powierzchni betonowej
- składować na równym podłożu bez jakichkolwiek ostrych krawędzi
- chronić przed uszkodzeniem mechanicznym
- chronić przez brudem, zwiercinami, zaprawą, olejami, smarami,
farbami itp.
- chronić przed promieniowaniem słonecznym, np. przy pomocy folii
nieprzepuszczalnej dla światła lub podobnego materiału
- podczas prac budowlanych chronić przed długim działaniem promieniowania słonecznego
- wyjmować z opakowania bezpośrednio przez obróbką
Rys. 11-1
Ochrona rury przed
Rys. 11-2
Nie składować rur na
promieniowaniem
podłożu z ostrymi
słonecznym
krawędziami
55
12. NARZĘDZIA MONTAŻOWE RAUMULTI X-PRESS1
12.2
Kontrola i konserwacja narzędzi RAUTOOL X-press1
i cęgów zaciskowych
W celu zagwarantowania niezawodnego połączenia zaprasowywanego
konieczne jest przeprowadzanie w regularnych odstępach czasu kontroli
i ew. konserwacji narzędzi RAUTOOL X-press1. Zgodnie z plakietką
kontrolną należy raz w roku lub po wykonaniu 5000 połączeń zaprasowywanych (wyświetlacz LED na narzędziu), w zależności od tego, która z tych wartości zostanie wcześniej uzyskana, oddać narzędzie do
serwisu.
Data następnej kontroli podana jest na plakietce kontrolnej znajdującej
się na narzędziu.
Rys. 12-1
Podstawowe narzędzie montażowe RAUTOOL X-press1
12.1 Zestaw narzędzi RAUMULTI X-press1 TOOL 16-32
- do promieniowych połączeń zaprasowywanych RAUMULTI press
- do rur uniwersalnych RAUMULTI i rur RAUBASIC PE-Xb z kształtkami
RAUMULTI press
- zestaw RAUTOOL X-press1 TOOL 16-32
- narzędzie podstawowe RAUTOOL X-press1, wraz z baterią
i ładowarką
- cęgi zaciskowe RAUMULTI X-press1 16
- nożyce do rur RAUMULTI press 16/20/25
- obcinak do rur RAUMULTI press 32
- kalibrator RAUMULTI press 16-32
Tylko Biuro Handlowo-Techniczne REHAU jest uprawnione do
kontroli narzędzi REHAU, ich konserwacji i wymiany plakietki
kontrolnej, która straciła ważność. Ważna plakietka kontrolna jest
warunkiem przedłużenia okresu użytkowania.
Rejestracja narzędzi RAUTOOL X-press1 i cęgów zaciskowych
Do dostawy narzędzi RAUTOOL X-press1 dołączona jest karta zwrotna,
przy pomocy której zarejestrować można nabyte narzędzia w firmie
REHAU.
M
POST
LUFT
W
W
M
Ad es e Sen er E p i e r
Reme en e Rem en e Ad es /
B t e a sf l e ! / F l o t p ea e! / eu l z rem l r /
P r f vor omp e a ! / En ha s t s a em ara o a! /
Rys. 12-3
Karta zwrotna dla RAUTOOL X-press 1
Prosimy o umieszczenie na karcie zwrotnej pieczęci firmowej i jej
bezpłatne odesłanie do firmy REHAU.
Dzięki rejestracji Biuro Handlowo-Techniczne zajmujące się
danym klientem będzie przesyłało informacje o terminie
następnej konserwacji.
Rys. 12-2
Cęgi zaciskowe RAUMULTI X-press1
Kontrola narzędzi RAUTOOL X-press1 i cęgów zaciskowych
- w celu przeprowadzenia kontroli i konserwacji RAUTOOL X-press1
należy przesłać do właściwego Biura Handlowo-Technicznego firmy
REHAU
Jeżeli data ważności została przekroczona, narzędzia REHAU nie
wolno używać. W takim przypadku wygasają roszczenia w tytułu
gwarancji.
56
13. TECHNIKA ŁĄCZENIA RAUMULTI PRESS
-
- zastosowanie w instalacjach sanitarnych i grzewczych
- prosta obsługa
narzędzie do zaprasowywania elektryczno-hydrauliczne (bateria)
szybka technika łączenia
natychmiastowa możliwość obciążenia ciśnieniem
trwałe i szczelne połączenie
przy wykonywaniu połączeń:
- nie jest konieczne stosowanie otwartego płomienia
jednoznaczne oznakowanie cęgów zaciskowych przy pomocy niebieskiej naklejki
- odniesienie do kształtek RAUMULTI press z niebieskim pierścieniem mocującym
13.1 Bezpieczeństwo użytkownika
- dla własnego bezpieczeństwa oraz dla bezpieczeństwa innych osób
zaleca się uważne przeczytanie wszystkich informacji dotyczących
bezpieczeństwa i obsługi przed przystąpieniem do montażu. Informacje te należy zachować
Przestrzegać wskazówek dotyczących bezpieczeństwa i instrukcji montażu obowiązujących dla narzędzi montażowych
RAUTOOL X-press1. Jeżeli wskazówki dotyczące bezpieczeństwa
względnie opis poszczególnych czynności montażowych nie są zrozumiałe lub są niejasne, prosimy o kontakt z najbliższym Biurem Handlowo-Technicznym firmy REHAU.
13.2
Zastosowanie narzędzi zgodne z przeznaczeniem
Systemu RAUMULTI press nie należy poddawać obróbce w temperaturze niższej niż 0 °C.
UWAGA
Nieprawidłowe posługiwanie się narzędziami RAUTOOL X-press1 może
być przyczyną ich uszkodzenia i powstania nieszczelności.
- RAUTOOL X-press1 nie stosować nigdy do innych celów niż podane
w instrukcji obsługi narzędzia
- zestaw RAUMULTI X-press TOOL 16-32 przeznaczony jest wyłącznie
do wykonywania połączeń RAUMULTI press dla rury o danej średnicy
Stosować tylko narzędzia RAUTOOL X-press1 posiadające aktualną plakietkę kontrolną. W przypadku wykonywania połączeń
przy pomocy RAUTOOL X-press1 i/lub cęgów zaciskowych, których
data ważności została przekroczona (patrz plakietka kontrolna) lub
w przypadku stosowania komponentów nie należących do systemu
wygasają roszczenia z tytułu gwarancji.
Tylko w pełni sprawne i nieuszkodzone narzędzia REHAU zapewniają
prosty montaż i bezpieczne łączenie elementów.
- po użyciu oczyścić i naoliwić narzędzie
- po oczyszczeniu narzędzie przechowywać w suchym miejscu
- nie używać narzędzi uszkodzonych. Należy je przesłać w celu wykonania naprawy do właściwego Biura Handlowo-Technicznego firmy
REHAU
Nożyce do rur i rolkowe obcinaki do rur REHAU
UWAGA
Rany cięte!
Nieprawidłowe posługiwanie się nożycami lub obcinakami do rur REHAU
może spowodować odniesienie ciężkich ran ciętych, zmiażdżeń lub odcięcie kończyn.
- nożyce do rur i rolkowe obcinaki do rur REHAU należy składować
i używać w taki sposób, aby wykluczyć niebezpieczeństwo skaleczenia się ostrym ostrzem lub ostrym nożem krążkowym
- do przycinania rur RAUMULTI używać wyłącznie nożyc do rur REHAU
RAUMULTI press we właściwym stanie technicznym i z nieuszkodzonym, ostrym ostrzem
Alternatywnie można stosować obcinak do rur RAUMULTI press 32.
Noże na wymianę lub noże krążkowe do narzędzi do przycinania
można zamówić w firmie REHAU!
57
13.3 Przebieg montażu
Należy bezwzględnie przestrzegać podanej poniżej instrukcji wykonywania połączeń RAUMULTI press rur uniwersalnych RAUMULTI
i rur RAUBASIC PE-Xb.
Krok 1: przycięcie rury
Krok 3: włożenie kształtki
UWAGA
Niebezpieczeństwo skaleczenia się luźnymi kształtkami!
Luźne kształtki mogą być przyczyną ciężkich obrażeń.
- do momentu zakończenia czynności zaprasowywania rurę należy
trzymać w taki sposób, aby nie wypadła z niej kształtka
UWAGA
Niebezpieczeństwo odniesienia ran ciętych!
Nieprawidłowe posługiwanie się nożycami lub obcinakami do rur REHAU
może spowodować odniesienie ciężkich ran ciętych, zmiażdżeń lub odcięcie kończyn.
- nożyce do rur REHAU należy używać w taki sposób, aby wykluczyć
niebezpieczeństwo skaleczenia się ostrym ostrzem
Rys. 13-3
Włożenie kształtki
- kształtkę RAUMULTI press włożyć w całości do oporu w końcówkę
rury
Uwaga!
Otwory kontrolne tulei zaprasowywanej muszą być całkowicie
zasłonięte!
Rys. 13-1
Przycięcie rury
1. Przyciąć rurę 16-25 mm przy pomocy nożyc do rur RAUMULTI press
16-25 bez gratu i pod kątem prostym na wymagany wymiar.
2. Przyciąć rurę 32 mm przy pomocy rolkowego obcinaka do rur
RAUMULTI press na wymagany wymiar.
3. Do przycinania rur nie używać nigdy noża lub piły.
Krok 2: kalibrowanie i fazowanie rury
Rys. 13-2
Kalibrowanie i fazowanie rury
- skalibrować rurę przy pomocy kalibratora RAUMULTI press 16-32.
W tym celu umieścić w całości kalibrator RAUMULTI press 16-32
w rurze i wykonać przy pomocy ruchu obrotowego w kierunku ruchu
wskazówek zegara obwodową fazę na końcu rury
Uwaga!
Oba typy rur - rurę uniwersalną RAUMULTI i rurę RAUBASIC PE-Xb - należy bezwarunkowo kalibrować!
- po wykonaniu kalibrowania przeprowadzić ocenę wzrokową. Na końcu rury musi powstać obwodowa faza
Rura po wykonaniu fazy nie może posiadać zadziorów i pozostałości
wiórów.
58
Krok 4: zaprasowywanie
UWAGA
Nieprawidłowe posługiwanie się narzędziami RAUTOOLX-press1 może
być przyczyną zmiażdżeń, stłuczeń lub ran ciętych.
- podczas zaprasowywania nigdy nie wkładać rąk do ruchomych
części narzędzia
- nie ustawiać narzędzia do zaprasowywania pod skosem!
Tylko czysta, nieuszkodzona szczęka do zaprasowywania gwarantuje prawidłowe zaprasowanie.
- szczękę do zaprasowywania sprawdzać regularnie pod kątem
uszkodzeń i widocznych objawów zużycia
- używanie uszkodzonych narzędzi jest niedozwolone. Należy je
przesłać do właściwego Biura Handlowo-Technicznego REHAU
Rys. 13-4
Przyłożenie szczęki wtykanej RAUMULTI press do tulei zaprasowywanej
- narzędzie RAUMULTI press przyłożyć pod kątem prostym pomiędzy
niebieskim pierścieniem mocującym a zawinięciem na obrzeżu tulei
ze stali szlachetnej
Rys. 13-5
Gotowe połączenie RAUMULTI press
- wykonać czynność zaprasowywania
- w tym celu przycisk do obsługi naciskać tak długo, aż całkowicie
zamkną się szczęki wkładane, a narzędzie po osiągnięciu wymaganej
siły nacisku automatycznie powróci do pozycji wyjściowej
- w pozycji wyjściowej możliwe jest ponowne otwarcie cęgów zaciskowych
Krok 5: kontrola
Rys. 13-6
Kontrola gotowego połączenia RAUMULTI press
Kontrola połączenia zaprasowywanego
- otwory kontrolne muszą być całkowicie przykryte
- prawidłowa pozycja narzędzia
- całkowite zaprasowanie
13.3.1 Rozłączenie połączenia RAUMULTI press
Zaprasowanego połączenia nie można rozłączyć.
- zaprasowaną kształtkę należy w całości usunąć z istniejącego
przewodu rurowego przy pomocy nożyc do rur
- usunięte połączenie należy w całości wyrzucić
59
Niniejszy dokument jest chroniony przez prawo autorskie. Powstałe w ten sposób prawa, w szczególności prawo do
tłumaczenia, przedruku, pobierania rysunków, przesyłania drogą radiową, powielania na drodze fotomechanicznej
lub podobnej, a także zapisywania danych w formie elektronicznej są zastrzeżone.
Przy projektowaniu i montażu zalecamy kierować się naszymi aktualnymi Informacjami technicznymi. Jeżeli Państwo
ich nie posiadacie, można je otrzymać w najbliższym Biurze Handlowo-Technicznym REHAU.
Dostawa i fakturowanie odbywają się zgodnie ze znanymi Państwu warunkami dostaw i płatności REHAU.
W razie konieczności mogą one zostać Państwu dostarczone.
Wszelkie wymiary i wagi są wartościami przybliżonymi. Zastrzegamy sobie prawo do zmian technicznych.
Jeżeli przewidziany jest inny cel zastosowania niż opisane w niniejszej Informacji technicznej, użytkownik musi
porozumieć się z firmą REHAU i przed użyciem uzyskać jej pisemną zgodę. Jeżeli zostanie to pominięte, dane
zastosowanie leży wyłącznie w zakresie odpowiedzialności użytkownika. Zastosowanie i wykonanie inwestycji
z udziałem naszych wyrobów odbywa się poza zasięgiem naszych możliwości kontroli i dlatego to właśnie Państwo
ponosicie ostateczną odpowiedzialność. W przypadku jakiegokolwiek roszczenia nasza odpowiedzialność ogranicza
się wyłącznie do wartości dostarczonego przez nas i zastosowanego przez Państwa wyrobu. Roszczenia z tytułu
udzielanych gwarancji nie będą uwzględniane, jeśli zastosowanie produktów REHAU jest inne, niż to opisano
w naszych Informacjach technicznych.
Biura Handlowo-Techniczne REHAU
Gliwice: 44-109 Gliwice - ul. Jana Gutenberga 24 - tel. 0-32 77 55 100 - fax 0-32 77 55 101 - [email protected] Poznań: 62-081 Przeźmierowo k. Poznania - Baranowo, ul. Poznańska 1 A - tel. 0-61 84 98 400 - fax 0-61 84 98 401
[email protected] Warszawa: 03-244 Warszawa - ul. Wenecka 12 - tel. 0-22 20 56 300 - fax 0-22 20 56 301 - [email protected]
REHAU Sp. z o.o. - NIP 781-00-16-806 - Sąd Rejonowy Poznań - Nowe Miasto i Wilda w Poznaniu, VIII Wydział Gospodarczy Krajowego Rejestru Sądowego; nr KRS 0000049439 - Kapitał zakładowy: 46 500 000,00 zł
www.rehau.pl
© REHAU 903600 PL POL 12.2009

raumulti press

Transkrypt

Podobne dokumenty

903700 ES RAUMULTI press.qxd

press kit - Nowe Wyrazy - Uniwersytet Warszawski

Pobierz PDF

Szczyt międzynarodowy

Rura wielowarstwowa PE-Xb/Al/PE uniwersalna w otulinie

Rada Europejska

„Rzeczpospolita”, gdyby chciała, mogłaby w moim rankingu

Systemy zaprasowywane B Press

Masa silikonowa uszczelka w płynie (poj. pod ciśnieniem z

Pobierz PDF
