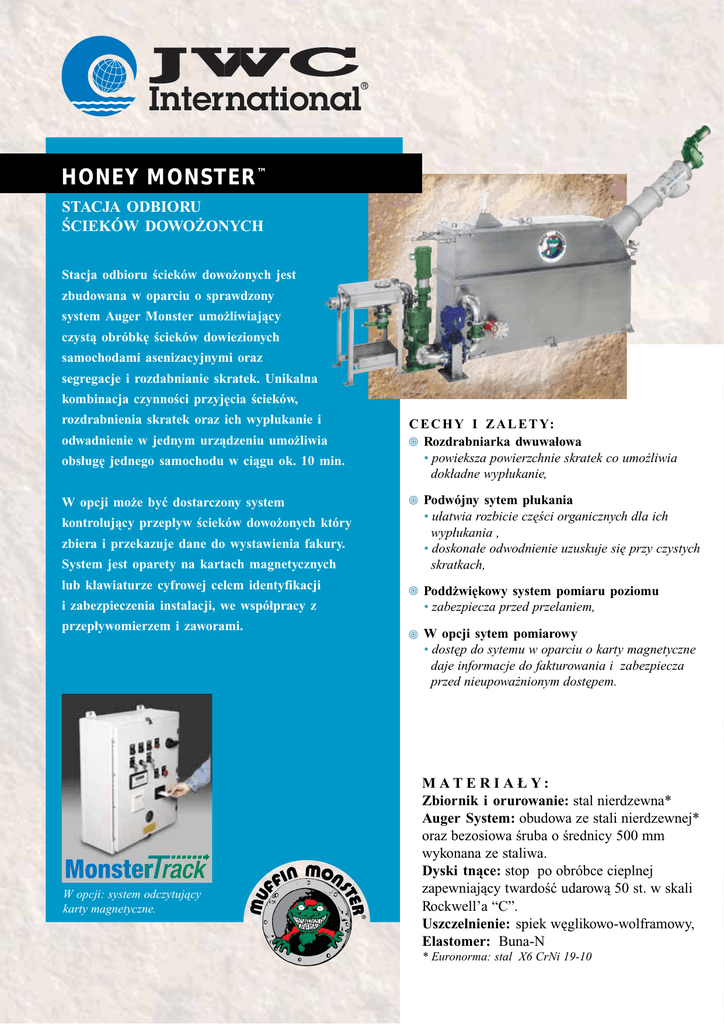

HONEY MONSTER™
STACJA ODBIORU
ŚCIEKÓW DOWOŻONYCH
Stacja odbioru ścieków dowożonych jest
zbudowana w oparciu o sprawdzony
system Auger Monster umożliwiający
czystą obróbkę ścieków dowiezionych
samochodami asenizacyjnymi oraz
segregacje i rozdabnianie skratek. Unikalna
kombinacja czynności przyjęcia ścieków,
rozdrabnienia skratek oraz ich wypłukanie i
odwadnienie w jednym urządzeniu umożliwia
obsługę jednego samochodu w ciągu ok. 10 min.
W opcji może być dostarczony system
kontrolujący przepływ ścieków dowożonych który
zbiera i przekazuje dane do wystawienia fakury.
System jest oparety na kartach magnetycznych
lub klawiaturze cyfrowej celem identyfikacji
i zabezpieczenia instalacji, we współpracy z
przepływomierzem i zaworami.
W opcji: system odczytujący
karty magnetyczne.
C E C H Y I Z A L E T Y:
Rozdrabniarka dwuwałowa
• powieksza powierzchnie skratek co umożliwia
dokładne wypłukanie,
Podwójny sytem płukania
• ułatwia rozbicie części organicznych dla ich
wypłukania ,
• doskonałe odwodnienie uzuskuje się przy czystych
skratkach,
Poddżwiękowy system pomiaru poziomu
• zabezpiecza przed przelaniem,
W opcji sytem pomiarowy
• dostęp do sytemu w oparciu o karty magnetyczne
daje informacje do fakturowania i zabezpiecza
przed nieupoważnionym dostępem.
M AT E R I A Ł Y:
Zbiornik i orurowanie: stal nierdzewna*
Auger System: obudowa ze stali nierdzewnej*
oraz bezosiowa śruba o średnicy 500 mm
wykonana ze staliwa.
Dyski tnące: stop po obróbce cieplnej
zapewniający twardość udarową 50 st. w skali
Rockwell’a “C”.
Uszczelnienie: spiek węglikowo-wolframowy,
Elastomer: Buna-N
* Euronorma: stal X6 CrNi 19-10
HONEY MONSTERTM
STACJA ODBIORU
ŚCIEKÓW DOWOŹONYCH
5
1
Odpady ściekowe odebrane z
transportera zostają grawitacyjnie
wprowadzone do systemu poprzez
łącznik rurowy.
2
Materiał jest przerabiany przez
rozdrabniacz typu Muffin Monster.
3
Ultradźwiękowy czujnik poziomu oraz
modulujący zawór czopowy regulują
przepływ w systemie.
4
Gdy podliczająca opcja ‘MonsterTrack’
jest zainstalowana, przepływ w
systemie jest mierzony przez
magnetyczny licznik przepływu
a następnie dane przesłane są do
urządzenia kontrolującego w celu
rejestracji.
5
Rozdrobnione odpady są przesłane
do transportera śrubowego. Zraszacz
pomaga rozmyć miękkieelementy
organiczne (fekalia) oraz ścieki i
odprowadza je poprzez siatkę filtrującą
do odwadniającej części systemu;
strefa kompakcyjna powoduje znaczne
dodatkowe odwodnienie.
6
Nieporządane stałe odpady są
następnie wyłapywane i przenoszone
do wyjścia systemu a następnie
usuwane na śmietnisko.
7
Miękka substancja organiczna (fekalia)
oraz ścieki pomowane są ze zbiornika i
przesyłane do systemu kanalizacyjnego
zakładu.
3
6
2
Odpady
Ściekowe
Odprowadzenie
wyłapanych stałych
odpadów
4
1
7
Woda ściekowa oraz
miękkie substancje
organiczne (fekalne)
Model
Średnica filtra
kW
Wydajność filtrowania
Maksymalny przepływ
SRS3200
500mm
1,5
0,56 m3/h
do 136 m3/h
U.wagi:
• Wymiary i lokalizacja sprzętu mogą
się zmienia w zależności od wymogów
instalacyjnych.
• Opcjonalna, wyłapująca ciężkie
elementy pułapka typu ‘no-spill’
zamyka system i redukuje przykre
zapachy.
• Opcjonalny, mierzący pH i
przewodność obwód dodatkowo
zabezpiecza przed nieporządanym
odprowadzeniem odpadów do systemu
Uwaga: Rozdrabniacz 30004T-1204 używa standardowego silnika o mocy 3,7 kW.
