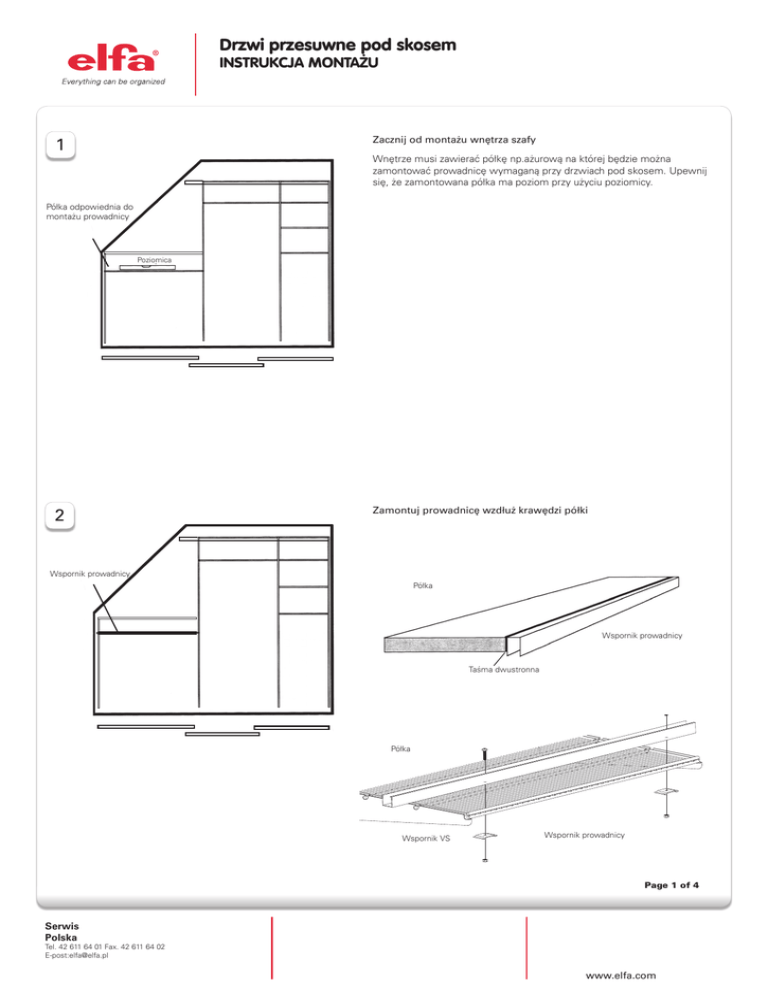

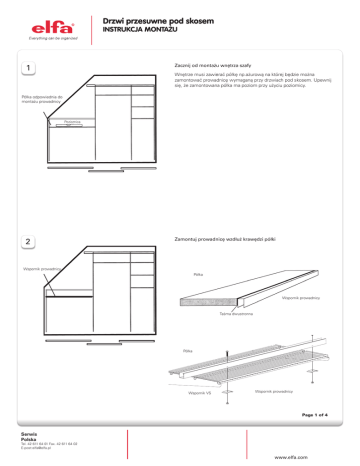

1 2 Drzwi przesuwne pod skosem

Drzwi przesuwne pod skosem
INSTRUKCJA MONTAŻU
Zacznij od montażu wnętrza szafy
1
Wnętrze musi zawierać półkę np.ażurową na której będzie można
zamontować prowadnicę wymaganą przy drzwiach pod skosem. Upewnij
się, że zamontowana półka ma poziom przy użyciu poziomicy.
Półka odpowiednia do
montażu prowadnicy
Poziomica
2
Zamontuj prowadnicę wzdłuż krawędzi półki
Wspornik prowadnicy
Półka
Wspornik prowadnicy
Taśma dwustronna
Półka
Wspornik VS
Wspornik prowadnicy
Page 1 of 4
Serwis
Polska
Tel. 42 611 64 01 Fax. 42 611 64 02
E-post:[email protected]
www.elfa.com
Drzwi przesuwne pod skosem
INSTRUKCJA MONTAŻU
3
Top track
Zamontuj szynę górną i dolną
Zamontuj szynę górną i dolną postępując zgodnie z instrukcjami
zawartymi w ”Instrukcja montażu Ample, Artic, Grace i Centric”
Bottom track
Montaż światła LED na drzwiach pod skosem (akcesoria)
4
Po zamontowaniu szyny górnej, rozwiń taśmę ze światłami. Odklej folię z tyłu
taśmy i przyklej taśmę na szynie górnej. Podłącz światła do kontaktu.
5
Dopasuj skrzydło pod skosem
6
Zaznacz wysokość prowadnicy
Umieść skrzydło pod skosem w tylnim torze szyny dolnej i górnej. Przesuń
drzwi do ściany pod skosem i wyreguluj kółko, tak aby drzwi dobrze leżały.
Podczas regulacji podnieś delikatnie drzwi.
Odmierz wysokość H do górnej krawędzi prowadnicy (zobacz rys.powyżej).
Postaw drzwi na podłodze frontem w stronę ściany. Odmierz wysokość H
od podłogi po obu stronach drzwi. Od wysokości H należy odjąć – 27 mm
lub dodać H + 6 mm, w zależności od rodzaju półki na której jest prowadnica
(zobacz rys 2a i 2b) . Zaznacz punkty i połącz je linią (zobacz rys. po lewo).
Ponieważ wcześniej regulowałeś wysokość kółek, drzwi mogą stać
delikatnie krzywo na podłodze (zobacz rys. po lewo). Nie przejmuj się tym,
linia również w tym przypadku powinna być mierzona od podłogi w górę.
Regulacja kółek nie wpłynie negatywnie na funkcjonowanie prowadnicy,
kiedy drzwi zostaną umieszczone w szynie.
Odmierz
wysokość H do
górnej krawędzi
prowadnicy.
Podłoga
H - 27 mm( fig. 2 a)
or
H + 6 mm (fig. 2 b)
H - 27 mm( fig. 2 a)
or
H + 6 mm (fig. 2 b)
Linia
Page 2 of 4
Serwis
Polska
Tel. 42 611 64 01 Fax. 42 611 64 02
E-post:[email protected]
www.elfa.com
Drzwi przesuwne pod skosem
INSTRUKCJA MONTAŻU
7
Zaznacz środek skrzydła przecinając wcześniej naniesioną linię.
Widok od góry
Zaznacz środek skrzydła przecinając wcześniej naniesioną linię.
Prowadnica
min. 230mm
8
Widok z boku
Zamontuj wspornik prowadnicy
Linia
Zdejmij folię ochronną z tyłu wspornika prowadnicy. Przyklej wspornik do
drzwi w zaznaczonym miejscu. Upewnij się, że wspornik jest przyklejany
prosto.
Page 3 of 4
Serwis
Polska
Tel. 42 611 64 01 Fax. 42 611 64 02
E-post:[email protected]
www.elfa.com
Drzwi przesuwne pod skosem
INSTRUKCJA MONTAŻU
Dopasuj pozycję skrzydła pod skosem do szyny górnej
9
Półka
Obracając ramię wspornika prowadnicy, możesz regulować jego głębokość
(zobacz rys. po lewo).
Prowadnica
Większa odległość
Poluzuj obie śruby, używając śrubokręta krzyżakowego. Umieść drzwi w
szynie i obróć ramię wspornika w prowadnicy, tak by drzwi jeździły swobodnie w szynach. Dokręć śruby.
Tył drzwi przesuwnych
Prowadnica
Tył drzwi przesuwnych
10
11
Mniejsza odległość
Półka
Montaż pozostałych skrzydeł
Postępuj zgodnie z ”Instrukcja montażu Ample, Artic, Grace i Centric”.
Instrukcje czyszczenia
Lustra
Zabrudzenia powinny się zmyć środkiem do mycia okien. Jeśli to nie
zadziała można ostrożnie użyć żyletki .
Nie powinna ona zarysować powierzchni lustra!
Jeśli na powierzchni znajdują się pozostałości kleju, których nie
dostrzegliśmy w trakcie kontroli jakości, zmyj je powyższą metodą.
Fornir
Z tyłu drzwi może się zbierać kurz. Odkurz powierzchnie drzwi i przetrzyj
nawilżoną ściereczką.
