2016/2017

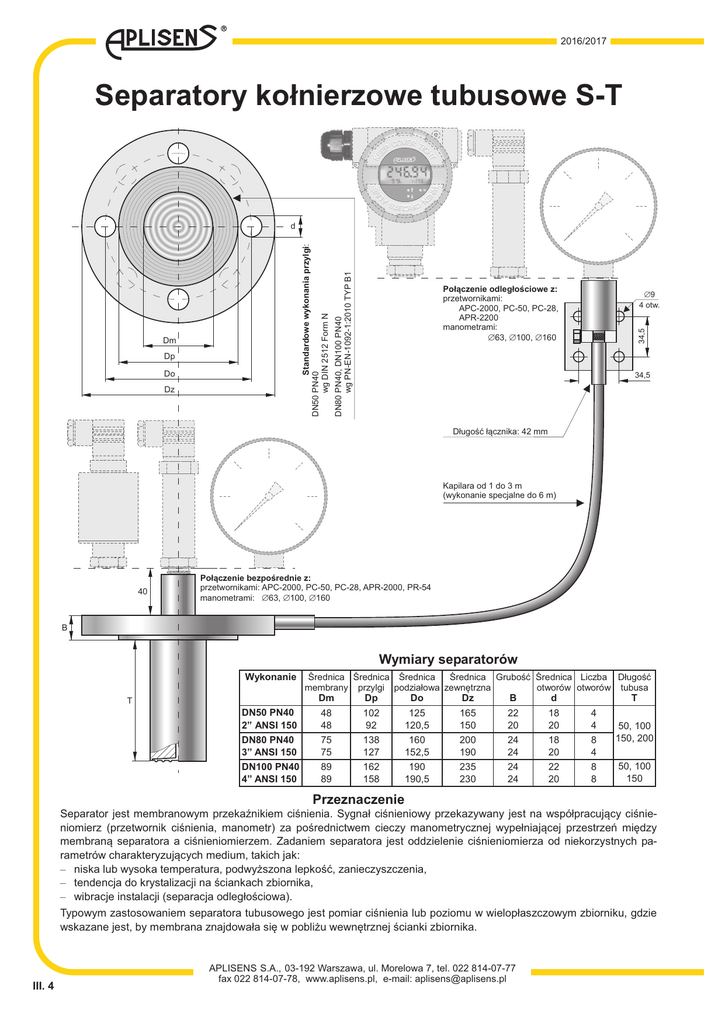

Separatory ko³nierzowe tubusowe S-T
Dp
Do
Dz
Po³¹czenie odleg³oœciowe z:
przetwornikami:
APC-2000, PC-50, PC-28,
APR-2200
manometrami:
Æ
63, Æ
100, Æ
160
Æ
9
4 otw.
34,5
Dm
DN80 PN40, DN100 PN40
wg PN-EN-1092-1:2010 TYP B1
Standardowe wykonania przylgi:
DN50 PN40
wg DIN 2512 Form N
d
34,5
D³ugoœæ ³¹cznika: 42 mm
Kapilara od 1 do 3 m
(wykonanie specjalne do 6 m)
40
Po³¹czenie bezpoœrednie z:
przetwornikami: APC-2000, PC-50, PC-28, APR-2000, PR-54
manometrami: Æ
63, Æ
100, Æ
160
B
Wymiary separatorów
Wykonanie
T
DN50 PN40
2” ANSI 150
DN80 PN40
3” ANSI 150
DN100 PN40
4” ANSI 150
Œrednica Œrednica Œrednica
Œrednica Gruboœæ Œrednica Liczba D³ugoœæ
membrany przylgi podzia³owa zewnêtrzna
otworów otworów tubusa
Dm
Dp
Do
Dz
B
d
48
48
75
75
89
89
102
92
138
127
162
158
125
120,5
160
152,5
190
190,5
165
150
200
190
235
230
22
20
24
24
24
24
18
20
18
20
22
20
T
4
4
8
4
8
8
50, 100
150, 200
50, 100
150
Przeznaczenie
Separator jest membranowym przekaŸnikiem ciœnienia. Sygna³ ciœnieniowy przekazywany jest na wspó³pracuj¹cy ciœnieniomierz (przetwornik ciœnienia, manometr) za poœrednictwem cieczy manometrycznej wype³niaj¹cej przestrzeñ miêdzy
membran¹ separatora a ciœnieniomierzem. Zadaniem separatora jest oddzielenie ciœnieniomierza od niekorzystnych parametrów charakteryzuj¹cych medium, takich jak:
– niska lub wysoka temperatura, podwy¿szona lepkoœæ, zanieczyszczenia,
– tendencja do krystalizacji na œciankach zbiornika,
– wibracje instalacji (separacja odleg³oœciowa).
Typowym zastosowaniem separatora tubusowego jest pomiar ciœnienia lub poziomu w wielop³aszczowym zbiorniku, gdzie
wskazane jest, by membrana znajdowa³a siê w pobli¿u wewnêtrznej œcianki zbiornika.
III. 4
APLISENS S.A., 03-192 Warszawa, ul. Morelowa 7, tel. 022 814-07-77
fax 022 814-07-78, www.aplisens.pl, e-mail: [email protected]
2016/2017
Polecana minimalna szerokoϾ zakresu pomiarowego (kPa)
w zale¿noœci od wybranego zestawu ciœnieniomierz-separator
Ciœnieniomierz
Rodzaj separacji
bezpoœrednia
APC-2000*
odleg³oœciowa (2 m)
bezpoœrednia
PC-28
odleg³oœciowa (2 m)
bezpoœrednia
PC-50
odleg³oœciowa (2 m)
bezpoœrednia
Manometr A
63
odleg³oœciowa (2 m)
bezpoœrednia
Manometr A
100
odleg³oœciowa (2 m)
bezpoœrednia
Manometr A
160
odleg³oœciowa (2 m)
Wykonanie separatora
DN80 PN40
10
50
10
50
10
50
100
250
100
250
100
250
DN50 PN40
10
600
10
200
10
200
250
600
600
600
600
600
DN100 PN40
10
25
10
25
10
25
100
100
100
100
100
100
* Podane w tabeli zakresy dla zmiennozakresowego przetwornika APC-2000 nale¿y rozumieæ jako nastawione.
Zalecenia dotycz¹ce doboru separatorów
Podstawowym problemem metrologicznym przy stosowaniu separatorów jest bezwzglêdny b³¹d temperaturowy „zera”,
wynikaj¹cy z wp³ywu rozszerzalnoœci cieplnej cieczy manometrycznej, która musi zostaæ skompensowana podatnoœci¹
membrany separuj¹cej. Dla zminimalizowania tego wp³ywu korzystne jest:
– stosowanie jak najkrótszych kapilar, co zmniejszy objêtoœæ cieczy manometrycznej w uk³adzie,
– stosowanie wiêkszych DN w celu maksymalizacji podatnoœci membran,
– sytuowanie kapilar tak, aby zminimalizowaæ zmiany ich temperatur.
Dodatkowy bezwzglêdny b³¹d „zera” od zmian temperatury otoczenia
dla zestawu przetwornik ciœnienia-separator z tubusem 100 mm
Rodzaj separacji
Bezwzglêdny b³¹d „zera” na 10°C dla separatora
DN50
DN80
DN100
0,2 kPa
0,06 kPa
0,04 kPa
1 kPa
0,2 kPa
0,1 kPa
bezpoœrednia
odleg³oœciowa kapilara 2 m
Dodatkowy b³¹d „zera” od zmian temperatury medium zale¿y od gradientu temperatury w uk³adzie olejowym separacji i
w ka¿dym przypadku jest zdecydowanie
mniejszy ni¿ b³êdy podane w tabeli.
Zakres temperatur mierzonego medium
Ciecz manometryczna
wysokotemperaturowa (DC)
wysokotemperaturowa (DH)
niskotemperaturowa (AK)
Separacja odleg³oœciowa
Pomiary podciœnieñ
maks. 200°C dla p 3
5kPa ABS
maks. 250°C dla p 3
10kPa ABS
nie zalecana do pomiarów ciœnieñ
< 20 kPa ABS
Separacja bezpoœrednia
Pomiary nadciœnieñ
-10...315°C
+15…380°C
-30...150°C
-60...200°C
Uwaga: Przy pracy w temp. otoczenia < -15°C zaleca siê podgrzewanie kapilar wype³nionych ciecz¹ DC
Wykonania specjalne
Ciœnienie maksymalne dla PN40 – 4 MPa
Materia³ membrany, tubusa
i ko³nierza separatora
stal 1.4404 (316L)
Uwaga: Separator DN50 wykonywany jest standardowo z przylg¹ z „rowkiem” (wg DIN 2512 Form N). Przy zamawianiu separatora DN50 z „p³ask¹” przylg¹ (wg PN-EN-1092-1:2010 TYP B1)
nale¿y to zaznaczyæ kodzie zamówieniowym jako wykonanie
specjalne.
Separator DN50 wg PN-EN-1092-1:2010 TYP B1 (z „p³ask¹” przylg¹)
Separator na ciœnienia do 10 MPa (PN100)
Wyprowadzenie kapilary w osi separatora
Separacja bezpoœrednia medium powy¿ej 150°C
Inne – po uzgodnieniu z konsultantem Aplisens
Sposób zamawiania
separacja
bezpoœrednia: ciœnieniomierz / S-T – DN..... / T = ..... mm / wyk. spec. – opis
separacja
odleg³oœciowa: ciœnieniomierz / S-TK – DN..... / T = ..... mm / K = ..... m / ..... / wyk. spec. – opis
Przetwornik lub manometr
Pe³ne dane – zgodnie
z w³aœciw¹ kart¹ katalogow¹
Wykonanie
separatora
D³ugoœæ tubusa
D³ugoœæ
kapilary
Typ cieczy manometrycznej:
DC, DH (wys. temp.), AK (nisk. temp.)
(mo¿na równie¿ podaæ warunki pracy:
temp. medium, temp. otoczenia, P statyczne)
Przyk³ad: Przetwornik ciœnienia APC-2000, obudowa typu PZ, zakres 0 ÷ 2,5 MPa, separator tubusowy
odleg³oœciowy DN50, tubus 100 mm, kapilara 2 m, wype³nienie ciecz¹ DC.
APC-2000PZ / 0 ÷ 2,5 MPa / S-TK – DN50 / T = 100 mm / K = 2 m / DC
