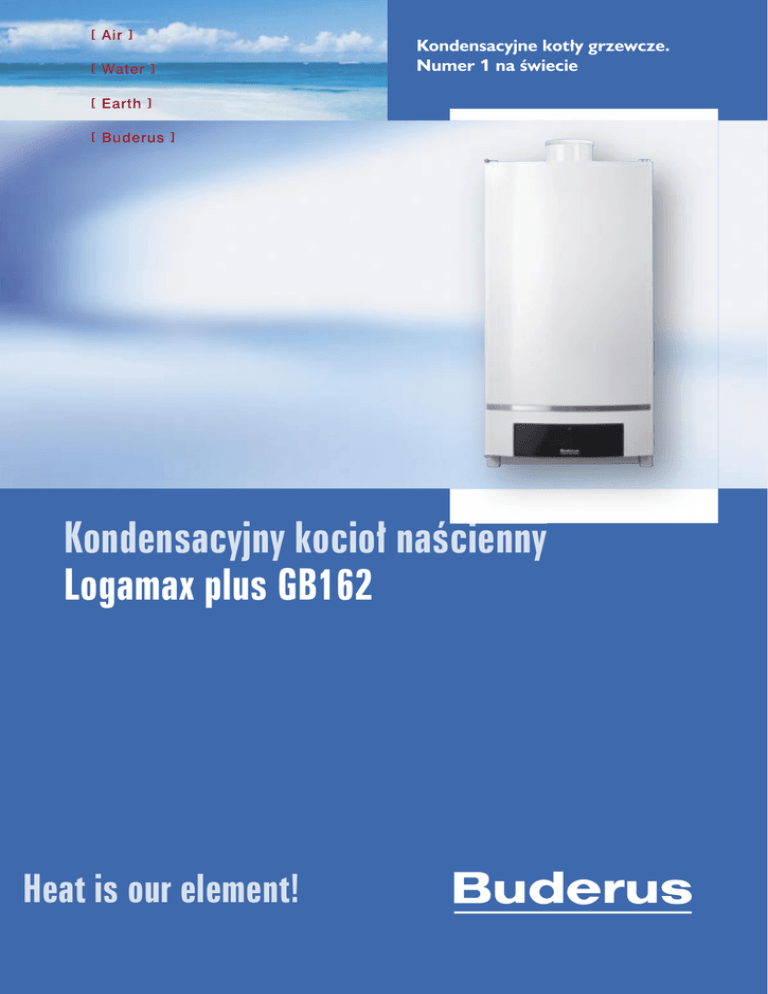

Kondensacyjny kocioł naścienny Logamax plus GB162

Kondensacyjny kocioł naścienny Logamax plus GB162

[
Air
[
Water
]
[
Earth
]
[
Buderus
]
Kondensacyjne kotły grzewcze.
Numer 1 na świecie
]
Kondensacyjny kocioł naścienny
Logamax plus GB162
Heat is our element!
Kondensacyjny kocioł grzewczy
Logamax plus GB162
Maksymalna moc na najmniejszej przestrzeni: wraz z kotłem Logamax GB162
Buderus wprowadził nowe standardy w technice grzewczej. Nasz Pakiet Mocy
o wydajności 100 kW stawia nowy kamień milowy w dziedzinie wiszących,
gazowych kotłów kondensacyjnych. Dzięki temu nadaje się on doskonale dla
domów wielorodzinnych, a w układzie kaskadowym także dla większych projektów mieszkaniowych.
wartość opałowa 100%
straty spalinowe
ciepło kondensacji 11%
niewykorzystane ciepło
kondensacji
straty schładzania
aż do 110% sprawności
W technice kondensacyjnej możliwe jest osiągnięcie sprawności
powyżej 100%, ponieważ wykorzystuje się równierz efekt
kondensacji pary wodnej zawartej w spalinach (utajone ciepło
parowania wody). Nowy Logamax plus GB162 osiąga sprawność
średnioroczną nawet do 110%.
Logamax plus GB162
Popularność zastosowania kotłów naściennych w domach wielorodzinnych
i większych obiektach mieszkalnych ciągle wzrasta. Szczególnie dla tego typu
urządzeń Buderus rozwinął nową generację gazowych kotłów kondensacyjnych. Spełnia ona doskonale wysokie wymagania jakościowe, jakie stawiają
projektanci, architekci i użytkownicy. Nowy Logamax plus GB162 ma takie
wymiary jak kotły grzewcze dla domków jedno i dwurodzinnych, i daje mimo
to moc 100 kW, a w układzie kaskadowym nawet do 400 kW na jednym metrze
kwadratowym powierzchni podłogi w kotłowni. Solidna konstrukcja i wysokiej
jakości materiały sprawiają, że jest on szczególnie trwały. Można go łatwo zamontować i sprawnie serwisować. Przy wzrastającym zapotrzebowaniu mocy
grzewczej można łatwo rozbudowywać instalację.
Buderus ma ponad 20 lat doświadczeń w technice kondensacyjnej. Skorzystaj
z naszej kompetencji oraz doświadczenia i zdecyduj się na kocioł Logamax
plus GB162 o mocy 100 kW. Jego wymiennik ciepła jest nowym rozwiązaniem, umożliwiającym uzyskanie znormalizowanej sprawności średniorocznej
do 110%.
Aluminiowy wymiennik ciepła jest wykonany w technologii ALU plus. Ta innowacyjna technologia jest zoptymalizowana pod kątem wymiany ciepła, przepływów i trwałego uszlachetnienia powierzchni w celu zwiększenia jej trwałości. Nowoczesny, a jednak ponadczasowy design kotła Logamax plus GB162
wkomponowuje się idealnie w Twoje potrzeby. Jeżeli pojawi się kwestia zwiększenia mocy grzewczej, unikalna koncepcja kaskady kotłów skróci wyraźnie
czas montażu i umożliwi szybkie uruchomienie.
Buderus oferuje wszystko w zakresie ogrzewania. Oferta sięga od kotła grzewczego aż do kolektora słonecznego, od pojemnościowego podgrzewacza c.w.u.
do grzejnika oraz od automatyki do kompletnego osprzętu. Nasze inteligentne,
zorientowane na przyszłość systemy automatyki dysponują jednolitą koncepcją
obsługi i umożliwiają ekonomiczne i ekologiczne ogrzewanie. Wszystkie produkty są optymalnie ze sobą zestrojone. Ułatwia to projektowanie i instalację.
Do produkcji naszych urządzeń używamy tylko najlepszych materiałów, które
kształtujemy nowoczesnymi metodami produkcji.
Zalety kotła Logamax plus GB162:
• innowacyjny kondensacyjny wymiennik ciepła
w technologii ALU plus daje największą z możliwych
żywotność i łatwy serwis
• uszlachetnienie metodą ALU plus dla łatwego
czyszczenia i konserwacji
• kompaktowe wymiary: 100 kW mocy na najmniejszej
przestrzeni
• kaskada do 400 kW na jednym metrze kwadratowym
powierzchni podłogi w kotłowni
• „Plug & Burn”: innowacyjna koncepcja kaskady
dla łatwego montażu
• Sprawność (średnioroczna) znormalizowana do 110 %
• Idealny dla domków wielorodzinnych i większych
obiektów mieszkalnych
Logamax plus GB162 jest pierwszym kondensacyjnym kotłem grzewczym nowej
generacji kotłów kondensacyjnych firmy Buderus. Użebrowane rury wymiennika ciepła produkowane są z aluminium. To wysokowartościowe tworzywo
łączy w sobie niewielki ciężar, wysoką żywotność i bardzo dobrą przewodność
cieplną. Było to możliwe również dzięki opatentowanej metodzie uszlachetniania powierzchni rur żebrowych technologią ALU plus, co obniżyło nakłady
na konserwację i czyszczenie.
Perfekcyjnie wykonane w technologii ALU plus: aluminiowe rury żebrowe dają
się szybko i łatwo czyścić. Wystarczy do tego proste wypłukanie wodą lub
sprężonym powietrzem. Warstwa uszlachetniająca, powstająca przez polimeryzacją plazmową, jest bardzo cienka i nie ma wpływu na sprawność i wydajność wymiennika ciepła. Oprócz tego wymiennik ciepła wykonany w technologii ALU plus jest chemicznie bardzo odporny. Nowy kształt wewnętrzny rur
wymiennika ciepła poprawia wyraźnie wymianę ciepła. Dopiero ta technika
umożliwiła zbudowanie wymiennika ciepła o mocy 100 kW w tak zwartej formie.
Nowo opracowany wymiennik ciepła kotła Logamax plus GB 162 przekazuje
100 kW mocy cieplnej. Wzornictwo bloku silnika zastosowane do wymiennika
ciepła jest wyjątkowo przyjazne w obsłudze i konserwacji. Wszystkie czujniki
temperatury są łatwo dostępne od przodu kotła. Nowy kształt aluminiowych
rur żebrowanych umożliwia ponadto zintensyfikowaną wymianę ciepła. Dzięki
temu wzrasta wydajność energetyczna urządzenia.
Polimeryzacja plazmowa tworzy na powierzchni rur żebrowych
powłokę z gazowych monomerów, wytrzymującą najagresywniejsze
warunki korozyjne. Powłoka ta chroni rury żebrowe wymiennika
przed korozją i zanieczyszczeniami.
Zalety nowego wymiennika ciepła:
•
•
•
•
Wymiennik kotła kondensacyjnego
Logamax plus GB162
Żebra rur wymiennika ciepła mają wysokość 15 mm.
Dzięki temu wymiennik ma szczególnie zwarte gabaryty.
Kanały wewnątrz rury żebrowanej, wkręcone jeden
w drugi, tworzą dużą powierzchnię wymiany ciepła.
aluminiowy wymiennik ciepła uszlachetniony metodą ALU plus
zwarte gabaryty i niewielki ciężar dla łatwego montażu
łatwe czyszczenie
bardzo dobra wymiana ciepła dzięki korzystnemu
ukształtowaniu aluminiowych rur żebrowych
• zwarte, uporządkowane wzornictwo bloku silnika
• bardzo dobre przewodnictwo cieplne rzędu ok. 200 W/mK
Jako kocioł naścienny o mocy 100 kW Logamax plus GB162 otwiera nowe
obszary zastosowań zarówno w nowym budownictwie, jak i przy kapitalnym
remoncie, dla domów wielorodzinnych i większych obiektów mieszkalnych.
Kocioł pracuje przy tym ze sprawnością znormalizowaną aż do 110%. Obniża
to koszty ogrzewania i chroni środowisko naturalne.
Logamax plus GB 162 nie potrzebuje skomplikowanego układu hydraulicznego, ponieważ nie jest wymagany minimalny przepływ przez kocioł. Dzieje się
tak dzięki temu, że pompa obiegowa w systemie FLOW plus o regulowanej
wydajności, dopasowuje idealnie ilość wody do mocy urządzenia. Dzięki temu
wzrasta też sprawność urządzenia. System FLOW plus obniża koszty prądu
w stosunku do konwencjonalnej pompy obiegowej o 30 do 40%.
4
1) Wysoka sprawność znormalizowana
Modulujący palnik ceramiczny ma dzięki systemowi ETA
plus zakres modulacji mocy od 19 do 100%. Powierzchnia
wymiennika ciepła jest bardzo duża i dlatego możliwe jest
osiągnięcie sprawności znormalizowanej do 110%.
2) Technologia ALU plus
Dzięki technologii ALU plus wymiennik ciepła o mocy 100 kW
nie wymaga dużych nakładów na serwis i konserwację.
Oszczędność prądu
Pompa obiegowa FLOW plus z regulowaną wydajnością pracuje
ekonomicznie (osprzęt).
3) Cicha praca
Z FLOW plus i ETA plus kocioł pracuje szczególnie cicho.
4) Swobodny wybór miejsca
Dzięki odpowiednim systemom spalinowym prawie zawsze
możliwa jest instalacja kotła w zależności od lokalnych
warunków.
Łatwość w konserwacji i serwisowaniu
Wszystkie elementy konstrukcyjne są łatwo dostępne
od przodu.
1
2
3
5
Palnik ceramiczny ETA plus w Logamax plus GB162 dysponuje bardzo dużym
zakresem modulacji od 19 do 100%. W ten sposób produkuje on tylko dokładnie tyle ciepła, ile jest w danej chwili potrzebne. Oczywiście zmniejsza to ilość
zużywanego gazu. Oprócz tego dzięki tej technice kocioł Logamax plus GB162
potrzebuje mniej startów palnika, przez co kocioł ulega mniejszemu zużyciu
i obniża poziom hałasu.
Logamax plus
GB162-80
GB162-100
Moc znamionowa
[kW]
18,9-84,5
18,9-99,5
Sprawność kotła
[%]
do 110
do 110
Temperatura wody grzewczej
[°C]
do 90
do 90
Średnica rury spalinowej
[mm]
110/160
110/160
Temperatura c.w.u.
[°C]
30 do 60
30 do 60
Pobór mocy elektrycznej, pełne obciążenie
[W]
97
147
Wysokość/szerokość/głębokość
[mm]
980/520/465
980/520/465
Ciężar
[kg]
70
70
5) Automatyka Logamatic EMS
Prosta obsługa – m.in. dzięki komunikatom wyświetlanym
otwartym tekstem
oraz modułowej budowie dającej łatwą możliwość rozszerzenia.
System Diagnozy Serwisowej Buderus SDS występuje seryjnie
w urządzeniach Logamatic RC30.
Wszystko bezpieczne
Między innymi funkcja ochrony przed zamarzaniem, układ
antyblokujący pompy, ciągły nadzór sensorów i testy zaworów
gazowych dbają o bezpieczeństwo użytkowników
i niezawodność kotła.
Zalety palnika kotła GB162:
• wydajny, modułowy system regulacji
• bardzo duży zakres modulacji od 19 do 100%
• niewielki pobór mocy elektrycznej powoduje oszczędności
w kosztach eksploatacji
• optymalne wykorzystanie kondensacji: nie są konieczne
minimalny przepływ i zawór nadmiarowy
• zintegrowane przyłącza rurowe dla przejrzystości montażu
Szybki montaż to połowa sukcesu
Logamax plus GB162 umożliwia bezproblemową i szybką budowę układów kaskadowych – o mocy do 400 kW na jednym metrze kwadratowym powierzchni podłogi w kotłowni. Nowatorska idea Buderusa „Plug & Burn” – podłącz
i ogrzewaj, umożliwia w krótkim czasie zmontowanie kaskady kotłów i jej
uruchomienie. W razie potrzeby układ można łatwo rozszerzyć.
Postępowa koncepcja kaskady wg firmy Buderus
1 krok: Budowa ramy
2 krok: Proste instalowanie
poszczególnych elementów
grupy przyłączeniowej
3 krok: Zawieszenie kotła i połączenie
przy pomocy grupy pompowej
z układem hydraulicznym.
Innowacyjna koncepcja kaskady firmy Buderus jest szczególnie przyjazna i prosta w montażu, co daje oszczędność czasu i kosztów montażu. Kompletna
pompowa grupa przyłączeniowa z całym osprzętem jest już fabrycznie zmontowana w całość. Na miejscu zamontowania instalator montuje jedynie stelaż
i łączy wszystko w jedną całość. Do tego potrzebnych jest tylko kilkanaście
minut. Po zainstalowaniu wszystko jest ze sobą pewnie i bezpiecznie połączone – bez plątaniny kabli i kłopotów montażowych.
W skład grupy pompowej wchodzi:
• Pompa UPER 25-80 o regulowanej wydajności
• Zawór gazowy 1“
• Zawory obiegów grzewczych z termometrem
• Manometr
• Zawór bezpieczeństwa
• Zawór KFE do napełniania i opróżniania
• Klapowy zawór zwrotnym
• Przyłącze naczynia wzbiorczego
• Izolacja
1 - Logamax plus GB162
2 - Pojemnościowy podgrzewacz c.w.u.
3 - Logamatic 4121
4 - Grzejniki
5 - Ogrzewanie podłogowe
Automatyka Logamatic EMS firmy Buderus jest efektywna, wydajna i zapewnia
komfort swoim klientom. W razie potrzeby można łatwo rozszerzyć instalację
grzewczą – na przykład, aby podłączyć instalację solarną należy włożyć do
regulatora odpowiedni moduł funkcyjny. Kocioł grzewczy, automatyka i palnik
są ze sobą optymalnie zestrojone i komunikują się ze sobą. Zwiększa to bezpieczeństwo eksploatacji i zmniejsza zużycie paliwa.
Regulator pokojowy Logamatic RC30/20:
Nastawiony na komfort i wygodę użytkownika.
Jednostka obsługi Logamatic RC30 reguluje pracę maksymalnie dwóch obiegów grzewczych według temperatury w pomieszczeniu lub temp. zewnętrzenej. Możliwe są również indywidualne programy grzewcze. Wyświetlacz podający informacje otwartym tekstem pokazuje wszystkie dane eksploatacyjne
oraz temperatury wewnętrzne i zewnętrzne. Duży zakres funkcji sterujących
i diagnostycznych ułatwia serwis i konserwację. Przy pomocy regulatora pokojowego Logamatic RC20 obsłużyć można również bardzo łatwo drugi obieg
grzewczy.
Logamatic RC 30/20
Regulatory Logamatic 4121/4122
Jeżeli eksploatujemy kaskadę do ośmiu kotłów Logamax plus GB162, to idealnym rozwiązaniem regulacyjnym jest zastosowanie sterownika Logamatic
4121/4122 z odpowiednim modułem funkcyjnym FM456 i / lub FM457. Jednocześnie, przy zastosowaniu kolejnych modułów funkcyjnych mamy możliwość
obsługi dalszych obiegów grzewczych z mieszaczami oraz instalacji solarnej.
Easycom: działa na każdą odległość.
Czy to przez telefon, SMS lub internet: przy pomocy modemu zdalnego nadzoru Easycom użytkownik lub instalator mają pod kontrolą całą instalację grzewczą – także na odległość. Mogą oni, bez problemów, odczytywać wszelkie dane
eksploatacyjne, zmieniać parametry lub prowadzić długoterminowy monitoring. Oznacza to: zwiększone bezpieczeństwo eksploatacji i szybkie znalezienie przyczyn awarii.
Logamatic R4121
Modem zdalnego
oddziaływania Easycom
Podgrzewacze
ciepłej wody
Zaletą nowoczesnego systemu grzewczego jest szybkie i komfortowe przygotowanie
ciepłej wody użytkowej. Podgrzewanie wody w przypadku urządzeń naściennych
odbywa się w samym kotle (w tzw. systemie przepływowym - dotyczy urządzeń
dwufunkcyjnych) lub za pomocą podłączonego podgrzewacza ciepłej wody
użytkowej (dotyczy urządzeń jednofunkcyjnych).
W przypadku kotłów jednofunkcyjnych zadanie podgrzania wody realizują
wysokiej klasy podgrzewacze ciepłej wody użytkowej (c.w.u.) – dostępne
w programie sprzedaży firmy Buderus Technika Grzewcza. Idealnym rozwiązaniem
dla inwestorów jest, zatem zakup kotła naściennego wraz z podgrzewaczem c.w.u.
w atrakcyjnej cenie zestawu.
W dolnej części podgrzewacza c.w.u. znajduje się wężownica grzejna, przez którą
przepływa woda grzewcza. Konwekcyjne ruchy wody powodują wyrównanie
temperatury w całym urządzeniu, a podgrzewanie wody trwa do momentu
osiągnięcia zadanej temperatury. Informuje o tym czujnik temperatury c.w.u.
Dzięki doprowadzeniu wężownicy grzejnej do samego dna podgrzewacza c.w.u.,
nie powstają tzw. strefy martwe, w których mogłyby rozwinąć się niebezpieczne
dla zdrowia bakterie – legionelle.
Ściany wewnętrzne podgrzewacza c.w.u. marki Buderus pokrywa specjalna
termoglazura. Jest to materiał kompozytowy, który ograniczając powstawanie
osadów, ułatwia czyszczenie oraz zabezpiecza ściany urządzenia przed korozją.
Dodatkowe zabezpieczenie antykorozyjne zapewnia tzw. ochrona bierna (anoda
magnezowa).
Logalux SU
typ podgrzewacza c.w.u.
Logalux
pojemność (litr)
wysokość (mm)
szerokość / średnica (mm)
ciężar (kg)
SU160
SU200
SU300
160
1188
556
98
200
1448
556
110
300
1465
672
145
Systemy powietrzno-spalinowe: elastyczne
w nowym budownictwie i przy modernizacji
Na Buderusa możesz liczyć, gdy przykładasz wagę do jak największej elastyczności.
Kocioł Logamax plus GB162 nadaje się do pracy z różnymi systemami powietrznospalinowymi. Dlatego kocioł ten można umieścić prawie wszędzie w budynku.
Dobry dla nowego budownictwa i modernizacji starych budynków.
Kocioł Logamax plus GB162 obok eksploatacji zależnej od powietrza
w pomieszczeniu umożliwia również eksploatację niezależną od powietrza
w pomieszczeniu. Oznacza to: zmniejszone straty ciepła w kotłowni, poprzez
zasysanie czystego powietrza przez koncentryczny przewód spalinowy zamiast
przez okno w piwnicy. Kocioł pobiera potrzebne do spalania powietrze poprzez
koncentryczny system spalinowy „rura w rurze” typu TWIN. Wszystkie systemy
odpowiadają aktualnym wymaganiom przepisów.
1
2
Koncentryczne przewody spalinowe
Spaliny
Zakres zastosowania: zasadniczo w starym budownictwie, gdy w budynku istnieje
komin lub szacht, ale nie nadaje się do zasysania powietrza.
Zastosowanie także przy większych instalacjach (kaskady)
1. Kocioł pojedynczy, system zależny od powietrza w pomieszczeniu
2. Kaskada kotłów, system zależny od powietrza w pomieszczeniu
2
1
Zakres zastosowania: zasadniczo w starym budownictwie, gdy w budynku istnieje
komin lub szacht i nadaje się do zasysania powietrza. Rozwiązanie jest stosowane
również w nowym budownictwie.
1. System niezależny od powietrza w pomieszczeniu, zasysanie powietrza rurą
koncentryczną
2. Systemy niezależne od powietrza w pomieszczeniu, przy istniejącym szachcie
spalinowym w kominie (kocioł pojedynczy)
Powietrze dolotowe
W rurze wewnętrznej spaliny odprowadzane są ku górze,
a rurą zewnętrzną doprowadzane jest powietrze do spalania,
Gotowy do złożenia koncentryczny system spalinowy
„rura w rurze” czyni eksploatację kotła Logamax plus GB162
niezależną od pomieszczenia i szczególnie prostą.
Zalety miejsca zabudowy kotła:
• umieszczenie kotłów możliwe jest praktycznie wszędzie
w budynku, np. w piwnicy lub jako centrala grzewcza
na poddaszu
• systemy powietrzno spalinowe dla pracy zależnej
i niezależnej od powietrza w pomieszczeniu
Zakres zastosowania: zasadniczo w nowym budownictwie, gdy w budynku
nie istnieje szacht lub komin. Ale rozwiązanie to może być stosowane również
w starym budownictwie niezależnie od powietrza w pomieszczeniu, zgodnie
z koncentrycznym systemem spalinowym – rura w rurze.
Centrum firmy i oddział Poznań
Oddział Katowice
Oddział Warszawa
Oddział Gdańsk
Oddział Wrocław
Autoryzowany Partner Handlowy
Buderus Poznań
Buderus Katowice
Buderus Gdańsk
Buderus Warszawa
Buderus Wrocław
Buderus Rzeszów
Buderus Szczecin
Buderus Olsztyn
Buderus Kraków
Buderus Bydgoszcz
Buderus Lublin
Buderus Białystok
Buderus Kielce
Buderus Opole
Buderus Łódź
Buderus Centrala
ul. Krucza 6
62-080 Tarnowo Podgórne
tel. 061 816 71 00
fax 061 816 71 60
ul. Przewóz 38
30-716 Kraków
tel. 012 653 07 65
fax 012 653 07 66
ul. Wiejska 46
41-253 Czeladź
tel. 032 295 04 00
fax 032 295 04 14
ul. Przemysłowa 8
85-758 Bydgoszcz
tel. 052 346 58 80
fax 052 346 58 85
ul. Galaktyczna 32
80-299 Gdańsk
tel. 058 340 15 00
fax 058 340 15 15
ul. Diamentowa 5
20-447 Lublin
tel. 081 441 59 41
fax 081 441 59 40
www.buderus.pl
ul. Jutrzenki 102/104
02-230 Warszawa
tel. 022 863 27 66
fax 022 863 27 78
ul. Ryska 1
15-008 Białystok
tel. 085 653 90 99
fax 085 653 98 99
ul. Wymysłowskiego 3
55-070 Nowa Wieś Wroc.
tel. 071 364 79 00
fax 071 364 79 06
Zgórsko 71
26-052 Sitkówka-Nowiny
tel. 041 345 92 04
fax 041 346 54 52
ul. Broniewskiego 1
35-206 Rzeszów
tel. 017 863 51 50
fax 017 863 51 50
ul. Budowlanych 46 b
45-123 Opole
tel. 077 454 98 88
fax 077 454 98 98
72-005 Przecław 6 c
tel. 091 432 51 14
fax 091 432 51 19
ul. Szaniawskiego 5
92-617 Łódź
tel. 042 648 89 09
fax 042 648 89 09
www.buderus-kondensacja.pl
ul. Sprzętowa 3 c
10-467 Olsztyn
tel. 089 533 96 39
fax 089 539 10 55
ul. Krucza 6
62-080 Tarnowo Podgórne
tel. 061 816 71 00
fax 061 816 71 60
