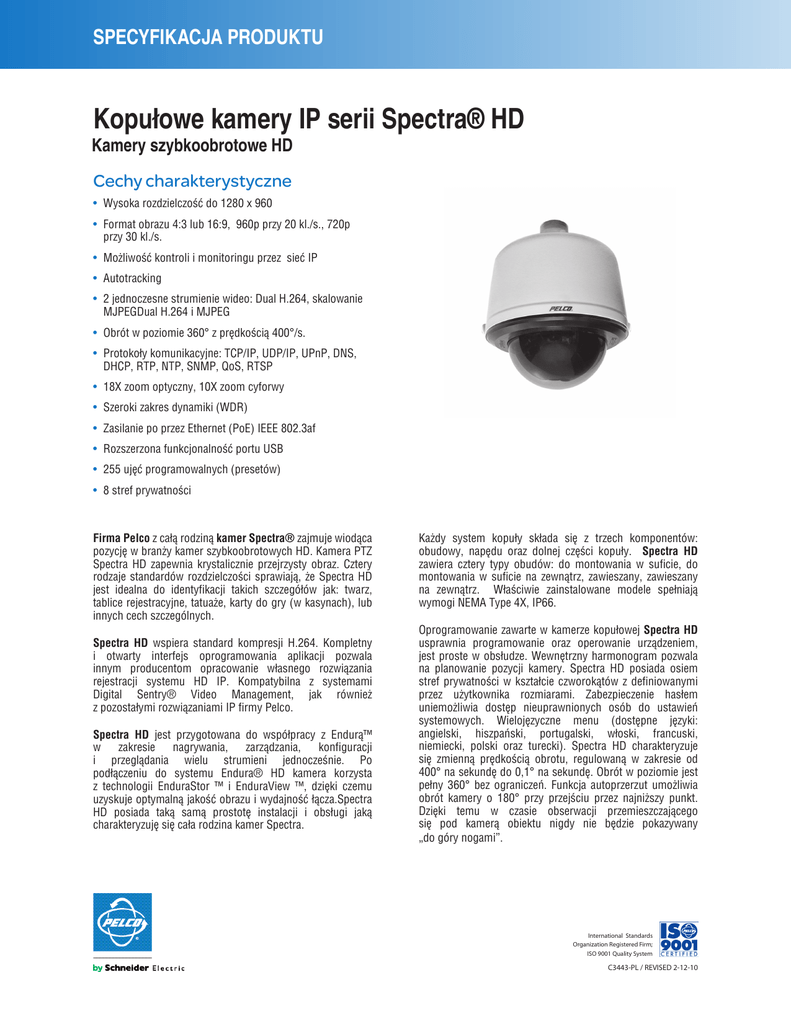

Kopułowe kamery IP serii Spectra® HD

SPECYFIKACJA PRODUKTU
Kopułowe kamery IP serii Spectra® HD
Kamery szybkoobrotowe HD
Cechy charakterystyczne
• Wysoka rozdzielczość do 1280 x 960
• Format obrazu 4:3 lub 16:9, 960p przy 20 kl./s., 720p
przy 30 kl./s.
• Możliwość kontroli i monitoringu przez sieć IP
• Autotracking
• 2 jednoczesne strumienie wideo: Dual H.264, skalowanie
MJPEGDual H.264 i MJPEG
• Obrót w poziomie 360° z prędkością 400°/s.
• Protokoły komunikacyjne: TCP/IP, UDP/IP, UPnP, DNS,
DHCP, RTP, NTP, SNMP, QoS, RTSP
• 18X zoom optyczny, 10X zoom cyforwy
• Szeroki zakres dynamiki (WDR)
• Zasilanie po przez Ethernet (PoE) IEEE 802.3af
• Rozszerzona funkcjonalność portu USB
• 255 ujęć programowalnych (presetów)
• 8 stref prywatności
Firma Pelco z całą rodziną kamer Spectra® zajmuje wiodąca
pozycję w branży kamer szybkoobrotowych HD. Kamera PTZ
Spectra HD zapewnia krystalicznie przejrzysty obraz. Cztery
rodzaje standardów rozdzielczości sprawiają, że Spectra HD
jest idealna do identyfikacji takich szczegółów jak: twarz,
tablice rejestracyjne, tatuaże, karty do gry (w kasynach), lub
innych cech szczególnych.
Spectra HD wspiera standard kompresji H.264. Kompletny
i otwarty interfejs oprogramowania aplikacji pozwala
innym producentom opracowanie własnego rozwiązania
rejestracji systemu HD IP. Kompatybilna z systemami
Digital Sentry® Video Management, jak również
z pozostałymi rozwiązaniami IP firmy Pelco.
Spectra HD jest przygotowana do współpracy z Endurą™
w
zakresie
nagrywania,
zarządzania,
konfiguracji
i przeglądania wielu strumieni jednocześnie. Po
podłączeniu do systemu Endura® HD kamera korzysta
z technologii EnduraStor ™ i EnduraView ™, dzięki czemu
uzyskuje optymalną jakość obrazu i wydajność łącza.Spectra
HD posiada taką samą prostotę instalacji i obsługi jaką
charakteryzuję się cała rodzina kamer Spectra.
Każdy system kopuły składa się z trzech komponentów:
obudowy, napędu oraz dolnej części kopuły. Spectra HD
zawiera cztery typy obudów: do montowania w suficie, do
montowania w suficie na zewnątrz, zawieszany, zawieszany
na zewnątrz. Właściwie zainstalowane modele spełniają
wymogi NEMA Type 4X, IP66.
Oprogramowanie zawarte w kamerze kopułowej Spectra HD
usprawnia programowanie oraz operowanie urządzeniem,
jest proste w obsłudze. Wewnętrzny harmonogram pozwala
na planowanie pozycji kamery. Spectra HD posiada osiem
stref prywatności w kształcie czworokątów z definiowanymi
przez użytkownika rozmiarami. Zabezpieczenie hasłem
uniemożliwia dostęp nieuprawnionych osób do ustawień
systemowych. Wielojęzyczne menu (dostępne języki:
angielski, hiszpański, portugalski, włoski, francuski,
niemiecki, polski oraz turecki). Spectra HD charakteryzuje
się zmienną prędkością obrotu, regulowaną w zakresie od
400° na sekundę do 0,1° na sekundę. Obrót w poziomie jest
pełny 360° bez ograniczeń. Funkcja autoprzerzut umożliwia
obrót kamery o 180° przy przejściu przez najniższy punkt.
Dzięki temu w czasie obserwacji przemieszczającego
się pod kamerą obiektu nigdy nie będzie pokazywany
„do góry nogami”.
International Standards
Organization Registered Firm;
ISO 9001 Quality System
C3443-PL / REVISED 2-12-10
SPECYFIKACJA TECHNICZNA
Cechy oprogramowania
• 255 ujęć programowalnych (presetów)
• Funkcja „Auto Flip” obracająca kopułę o 180° po siągnięciu
końca przesuwu pochylania 255 ujęć programowalnych
(presetów)
• 16 tras
• Programowalne położenia końcowe podczas skanowania
• Dokładność pozycjonowania ±0,1°
• Prędkość obrotu i uchyłu odwrotnie proporcjonalna do
długości ogniskowej (im ogniskowa większa tym szybkość
mniejsza)
• Wielojęzyczne menu (angielski, hiszpański, portugalski,
włoski, niemiecki, francuski, rosyjski, polski i turecki)
• Ochrona hasłem
• Prędkość w trybie automatycznym: obrót do 400°/s,
pochylenie do 200°/s
• 8 stref (programowalne rozmiary) z nazwami, dodatkowo
mogą być wyświetlanie jako strefy prywatności
WŁAŚCIWOŚCI OBUDÓW
7.5 (19.0)
Wpuszczana w sufit (wersja wewnętrzna)
• Wbudowany moduł pamięci ustawień kamery
5.2
(13.2)
• Jedna obudowa do sufitów podwieszanych i stałych
• Wymagana przestrzeń: 13.4cm nad sufitem i 8.3cm pod
sufitem
3.5
(8.8)
• Wymagana grubość sufitu: od 1.3cm do 4.4cm
• Łatwe podłączenie i odłączenie modułu kamery
5.9 (15.0)
8.2 (20.8)
• Aluminiowa konstrukcja
• Przeznaczona do instalacji w miejscach wentylowanych
Montowana na wysięgniku (wersja standardowa i zewn.)
• Modele standardowe oraz odporne na czynniki korozyjne
• Wbudowany moduł pamięci ustawień kamery
• Obudowa standardowa dostępna w kolorze szarym lub
czarnym; Obudowa zewnętrzna dostępna wyłącznie w
kolorze szarym
10.6
(26.9)
• Łatwe podłączenie i odłączenie modułu kamery
5.9 (15.0)
8.6 (21.8)
(KOPUŁA ODPORNA NA
CZYNNIKI KOROZYJNE Z OSŁONĄ
PRZECIWSŁONECZNĄ)
• Aluminiowa konstrukcja
• Model odporny na czynniki korozyjne, zawiera osłonę
przeciwsłoneczną, wentylator oraz grzałkę
9.9 (25.2)
Wpuszczana w sufit (wersja zewnętrzna)
• Wbudowany moduł pamięci ustawień kamery
4.4
(11.0)
• Jedna obudowa do sufitów podwieszanych i stałych
• Wymagana przestrzeń: 11.2cm nad sufitem i 11 cm pod
sufitem
4.3
(10.9)
• Zawiera grzałkę i wentylator
• Wymagana grubość sufitu: od 1.3cm do 4.4cm
5.9 (15.0)
8.6 (21.8)
UWAGA: WARTOŚCI W NAWIASACH PODANO W CENTYMETRACH, WSZYSTKIE INNE W CALACH
• Łatwe podłączenie i odłączenie modułu kamery
• Aluminiowa konstrukcja
SPECYFIKACJA TECHNICZNA
KAMERA
Typ czujnika
CCD 1/3 cala
Zoom optyczny
18X
Maks. rozdzielczość
1280 x 960
Obiektyw
f/1,6 (ogniskowa 4,7–84,6 mm optyczna)
Proporcje obrazu
4:3 lub 16:9
Czułość maksymalna
f/1,2; 2,850°K; SNR >24dB Kolor (33 ms) 0.70 luksa
Kolor (250 ms) 0.07 luksa
Mono (33 ms) 0.25 luksa
Mono (250 ms)
0.02 luksa
Tryb dzienny/nocny Tak
Filtr odcięcia IR
Tak
Krzywe śledzenia IR 850 nm i 950 nm
Szeroki zakres dynamiki
60 X
Sterowanie przysłoną
Automatyczna przysłona z regulacją ręczną
Kompensacja oświetlenia tylnego
Tak
WIDEO
Kodowanie wideo Strumienie wideo
strumienia
Ramek na sekundę
H.264 profil wysokiej, normalnej i podstawowej jakości, oraz MJPEG
Do 2 jednoczesnych strumieni; drugi strumień jest zmienny, zależnie od ustawienia
podstawowego
Do 30, 25, 24,15,12.5, 12, 10, 8, 7.5, 6, 5, 4, 3, 2.5, 2, 1 (w zależności od kodowania, rozdzielczości i konfiguracji strumienia)
Dostępne rozdzielczości
Obsługiwane protokoły: TCP/IP, UDP/IP (Unicast, Multicast IGMP), UPnP, DNS, DHCP, RTP, RTSP, NTP, IPv4,
SNMP v2c/v3,
QoS, HTTP, HTTPS, LDAP (klient), SSH, SSL, SMTP, FTP, mDNS (Bonjour®) i 802.1x
(EAP)Użytkownicy
Unicast
Do 20 użytkowników jednocześnie w zależności od ustawień rozdzielczości (2 gwarantowane strumienie)
Multicast
Nielimitowani użytkownicy H.264
Zabezpieczenie dostępu
Ochrona hasłem
Interfejs oprogramowania
Widok i ustawianie przez przeglądarkę internetową, do 16 kamer
Współpraca z systemami Pelco
Endura 2.0 (lub nowszy)
Digital Sentry 4.2 (lub nowsze)
Integracja z Open IP Pelco IP camera API
Minimalne wymagania systemu
Procesor
Mikroprocesor Intel® Core™ 2 Duo, 2,6 GHz
System oper.
Windows® XP, Windows Vista®, lub Mac® OS X 10.4 (lub nowszy)
Pamięć
2 GB RAM
Karta sieciowa 100 megabitów (lub szybsza)
Monitor
Minimalna rozdzielczość 1024 x 768, 16- lub 32-bitowa rozdzielczość koloru
Przeglądarka inter. Internet Explorer 7.0 (lub nowsza) lub Firefox 3.5 (lub nowsza); Internet Explorer 8.0 (lub nowsza)
SPECYFIKACJA TECHNICZNA
OGÓLNE
Budowa
Obudowa Aluminium
Napęd kopuły
Aluminium, termoplastik
Dolna kopuła
Akrylowa
Tłumienie światła
Zadymiona f/0,5 straty
Przezroczysta
0 straty
Wejście kablowe (obudowa)
Sufitowa Wejście przewodu 0,75 cala
Wisząca
Przez 1,5-calowe
zamocowanie wieszaka NPT
Ciężar (przybliżony) Jednostka
Wysyłka
Sufitowa 2,4 kg(5.2 Ib)
3,6 kg (8 Ib)
Zewn. sufitowa 2,8kg(6.2 Ib)
4,5kg (10 Ib)
Standar. wisząca 3,0kg(6.5Ib)
5,0 kg(11 Ib)
Zewn. wisząca
3,5kg(7.6 Ib)
5,4kg(12 Ib )
Zewnętrzna
Sufitowa
Wewnętrzne
Zewn. sufitowa
Zewnętrzne
Wisząca, standar. Wewnętrzne/zewnętrzne
i zewnętrzna
Temperatura robocza
Sufitowa 0°do50°C (32° do 122°F)
Stand. wisząca (Przy założeniu braku chłodzenia
wiatrem)
Maksymalna 45°C (113°F )bezwzględne maksimum;
35°C (95°F) dopuszczalne maksimum
Minimalna -4°C (25°F) dopuszczalne minimum
Zewnętrzna sufitowa
Zewn. wisząca (Przy założeniu braku chłodzenia
wiatrem)
Maksymalna 60°C (140°F) bezwzględne maksimum;
50°C (122°F) dopuszczalne
maksimum
Minimalna
-51 °C(-60°F ) bezwzględne
minimum, zapobiega obladzaniu przy
dopuszczalnym minimum -30°C (-22°F);odmraża 0,1 cala (2,5 mm) w ciągu
3 godzin od załączenia zasilania
Efektywna powierzchnia rzutu (EPA)
20,5 cali kwadratowych (bez zamocowania),
47 cali kwadratowych (z zamocowaniem serii IWM)
DANE MECHANICZNE (tylko napęd kopuły)
Prędkość programowalna
Dokładność presetów
Obrót w poziomie
0,1° do 400°
±0.1°
360° ciągłego obrotu
panoramowania
Przechylenie pionowe
+0°do-90°
Prędkość przy obsłudze ręcznej:
Obrót
0,1 ° do 80°/s przy obsłudze ręcznej
150°/s Turbo
Uchył
0,1°do 40°/s przy obsłudze ręcznej
Prędkości programowe:
Obrót
400°/s
Uchył
200°/s
DANE ELEKTRYCZNE
Gniazda Złącze RJ-45 dla karty 100Base-TX,
AutoMDI/MDI-X Automatycznie
negocjowane/ręczne ustawienie
Klasa kabli Cat5 lub lepsze dla 100Base-TX
Napięcie zasilające
18 do 32VAC;24VAC nominalne
22 do 27VDC;24VDC nominalne
Moc wejściowa
24VAC 24VDC 23 VA nominalne (bez nagrzewnicy);
73 VA nominalne (z nagrzewnicą)
0,7 A nominalne (bez nagrzewnicy);
3 A nominalne (z nagrzewnicą)
PoE IEEE802.3af (bez nagrzewnicy)
Bezpiecznik 1.25 A
CERTYFIKATY, DANE ZNAMIONOWE, PATENTY
• CE, Klasa A*
• FCC, Klasa A *
• Certyfikat UL/cUL *
• C-Tick*
• U.S. Patents 5,931,432; 6,793,415 B2; 6,802,656 B2;
6,821,222 B2; 7,161,615 B2
• Spełnia wymagania norm NEMAType 4X i IP66 gdy właściwie zamontowano (B5-F-E i B5-PG-E)*
* Od daty tej publikacji, te certyfikacje są w toku
Odnośnie bieżącego stanu certyfikacji prosimy zwracać się
do fabryki, naszej strony internetowej www.pelco.com lub
najnowszej aktualizacji B.O.S.S®
SPECYFIKACJA TECHNICZNA
NUMERY MODELI SYSTEMU
NUMERY MODELI SYSTEMU
ZALECANE ZAMOCOWANIA
Kopuły sufitowe
SD5-P
SCA1
2’ x 2’ podwieszany panel sufitowy,
aluminiowy zastępuje płytkę sufitową
2’ x 2’
Szyny nośne do B5-F, do stosowania w
wykończeniach płytkami sufitowymi
Kopuły wiszące
BB5-PCA-BK
BB5-PCA-GY
Seria IWM MRCA
PP4348
PP350/PP351
Adapter przewodu wieszaka, czarny
Adapter przewodu wieszaka, szary
Montaż ścienny, z wbudowanym
transformatorem24 VAC, 100 VA lub
bez niego, wykończenie czarne lub
szare, może być dostosowane do
montażu w narożu, na parapecie lub
na słupku
Mocowanie sufitowe, czarne
Zamocowanie na dachu parapetowym
Zamocowanie na dachu/ścianie
parapetowe
Seria SWM IDM4012SS
Kompaktowe zamocowanie ścienne,
czarne lub szare wykończenie, może
być dostosowane do montażu w
narożu lub na słupku
Zamocowanie ścienne ze stali
nierdzewnej z możliwością
przekazywania zasilania
ZALECANE ZASILACZE
Seria MCS
Wewnętrzne, zasilacz 24 VAC
Seria WCS
Zewnętrzne, zasilacz 24 VAC
Dalsze informacje można znaleźć w danych technicznych
poszczególnych zasilaczy
Schneider Electric Buildings Polska Sp. z o.o.
ul. Rzymowskiego 53
02-697 Warszawa
tel. 022 313 24 10
fax 022 313 24 11
www.schneider-electric.com/buildings
