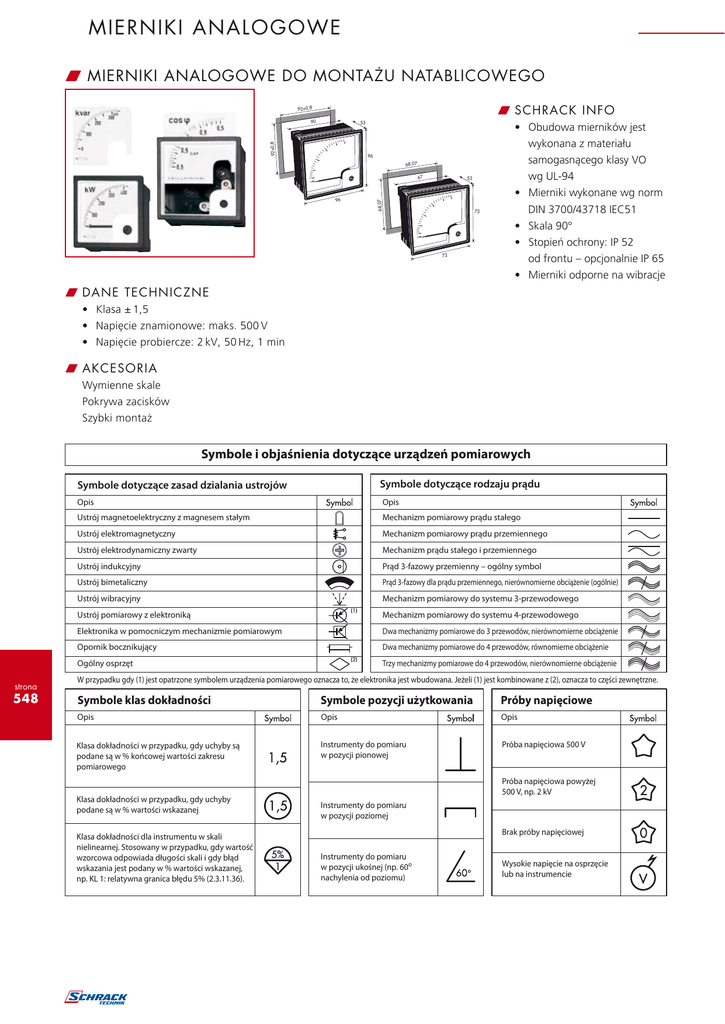

mierniki analogowe

MIERNIKI ANALOGOWE
W MIERNIKI ANALOGOWE DO MONTAŻU NATABLICOWEGO
W SCHRACK INFO
92+0,8
90
92+0,8
53
96
68,07
67
68,07
96
53
72
72
• Obudowa mierników jest
wykonana z materiału
samogasnącego klasy VO
wg UL-94
• Mierniki wykonane wg norm
DIN 3700/43718 IEC51
• Skala 90°
• Stopień ochrony: IP 52
od frontu – opcjonalnie IP 65
• Mierniki odporne na wibracje
W DANE TECHNICZNE
• Klasa ± 1,5
• Napięcie znamionowe: maks. 500 V
• Napięcie probiercze: 2 kV, 50 Hz, 1 min
W AKCESORIA
Wymienne skale
Pokrywa zacisków
Szybki montaż
Symbole i objaśnienia dotyczące urządzeń pomiarowych
strona
548
Symbole dotyczące zasad dzialania ustrojów
Symbole dotyczące rodzaju prądu
Opis
Opis
Ustrój magnetoelektryczny z magnesem stałym
Mechanizm pomiarowy prądu stałego
Ustrój elektromagnetyczny
Mechanizm pomiarowy prądu przemiennego
Ustrój elektrodynamiczny zwarty
Mechanizm prądu stałego i przemiennego
Ustrój indukcyjny
Prąd 3-fazowy przemienny – ogólny symbol
Ustrój bimetaliczny
Prąd 3-fazowy dla prądu przemiennego, nierównomierne obciążenie (ogólnie)
Ustrój wibracyjny
Mechanizm pomiarowy do systemu 3-przewodowego
Ustrój pomiarowy z elektroniką
Mechanizm pomiarowy do systemu 4-przewodowego
Elektronika w pomocniczym mechanizmie pomiarowym
Dwa mechanizmy pomiarowe do 3 przewodów, nierównomierne obciążenie
Opornik bocznikujący
Dwa mechanizmy pomiarowe do 4 przewodów, równomierne obciążenie
Ogólny osprzęt
Trzy mechanizmy pomiarowe do 4 przewodów, nierównomierne obciążenie
W przypadku gdy (1) jest opatrzone symbolem urządzenia pomiarowego oznacza to, że elektronika jest wbudowana. Jeżeli (1) jest kombinowane z (2), oznacza to części zewnętrzne.
Symbole klas dokładności
Symbole pozycji użytkowania
Próby napięciowe
Opis
Opis
Opis
Klasa dokładności w przypadku, gdy uchyby są
podane są w % końcowej wartości zakresu
pomiarowego
Instrumenty do pomiaru
w pozycji pionowej
Próba napięciowa 500 V
Klasa dokładności w przypadku, gdy uchyby
podane są w % wartości wskazanej
Klasa dokładności dla instrumentu w skali
nielinearnej. Stosowany w przypadku, gdy wartość
wzorcowa odpowiada długości skali i gdy błąd
wskazania jest podany w % wartości wskazanej,
np. KL 1: relatywna granica błędu 5% (2.3.11.36).
Próba napięciowa powyżej
500 V, np. 2 kV
Instrumenty do pomiaru
w pozycji poziomej
Brak próby napięciowej
Instrumenty do pomiaru
w pozycji ukośnej (np. 60o
nachylenia od poziomu)
Wysokie napięcie na osprzęcie
lub na instrumencie
MIERNIKI ANALOGOWE
W MIERNIKI PRĄDU MAKSYMALNEGO
439x
S1 S2
L1
N
P1 P2
Podłączenie
z przekładnikami prądowymi
W SCHRACK INFO
• Miernik jest przeznaczony do pomiaru prądu maksymalnego i wartości chwilowej prądu (posiada dwa ustroje pomiarowe).
Wartość maksymalna jest wskazywana przez czerwoną strzałkę. Miernik wyposażony jest także w drugą wskazówkę która
mierzy chwilową wartość prądu tak jak ma to miejsce w standardowych amperomierzach. Miernik posiada ustrój
bimetalowy do pomiaru prądu maksymalnego.
• Amperomierz wartości chwilowych: przeciążenie 2 x In, pobór mocy 1,2 VA, klasa 1,5
• Amperomierz wartości maksymalnych: przeciążenie 1,2 x In, pobór mocy 2,5 VA, klasa 3
• Czas reakcji: 15 min
• Częstotliwość: 45–65 Hz
• Skale wymienne zamawiane oddzielnie
OPIS
KOD EAN
DOSTĘPNOŚĆ
STORE
5 A, amperomierz prądu maksymalnego bez skali
9004840564518
MGF49005
Skala 100-120-200 / 5 A
9004840551136
MGS49100
W OSŁONY CZOŁOWE IP 65
NR KAT.
4399
W SCHRACK INFO
• Osłona czołowa umożliwia uzyskanie stopnia szczelności IP 65
• Zestaw zawiera elementy montażowe
strona
553
OPIS
KOD EAN
Osłona dla miernika 72 x 72, IP 65
9004840545784
MGZD7000
Osłona dla miernika 96 x 96, IP 65
9004840545791
MGZD9000
produkt dostępny z Centrum
Logistycznego w Warszawie
produkt dostępny z Centrum
Dystrybucyjnego w Guntramsdorf
produkt dostępny
w STORE
DOSTĘPNOŚĆ
STORE
BRAK produkt na zamówienie (warunki realizacji
IKONKI wg uzgodnień z Działem Sprzedaży)
