opis instalacji wk,c o. i gazu

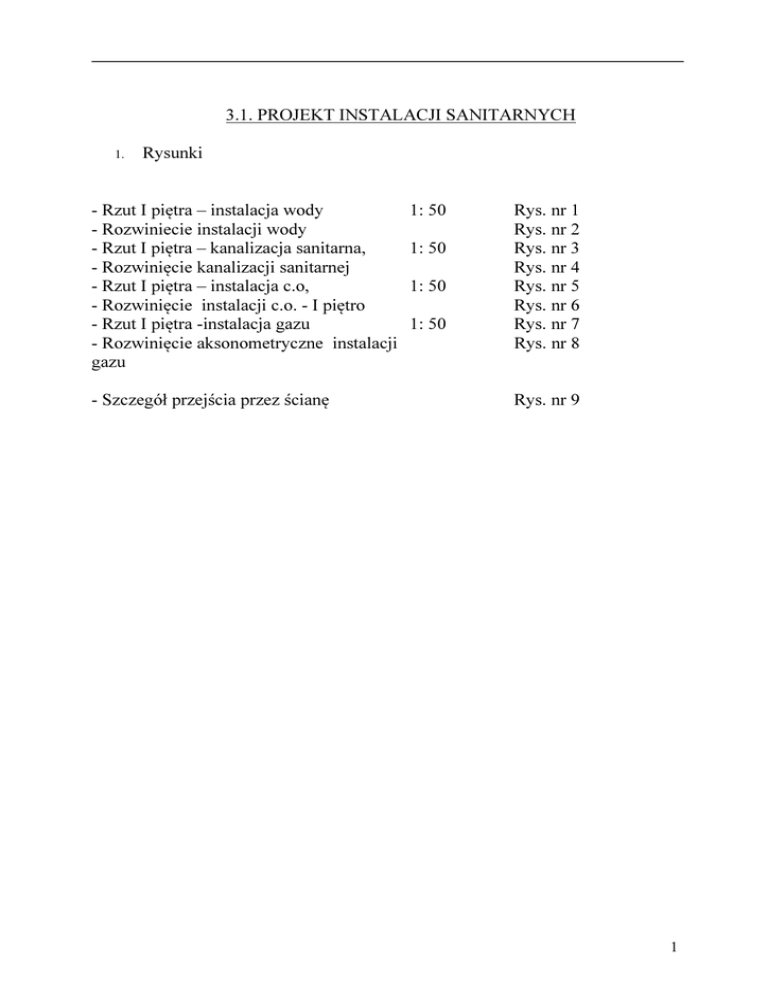

3.1. PROJEKT INSTALACJI SANITARNYCH
1.
Rysunki
- Rzut I piętra – instalacja wody
- Rozwiniecie instalacji wody
- Rzut I piętra – kanalizacja sanitarna,
- Rozwinięcie kanalizacji sanitarnej
- Rzut I piętra – instalacja c.o,
- Rozwinięcie instalacji c.o. - I piętro
- Rzut I piętra -instalacja gazu
- Rozwinięcie aksonometryczne instalacji
gazu
- Szczegół przejścia przez ścianę
1: 50
1: 50
1: 50
1: 50
Rys. nr 1
Rys. nr 2
Rys. nr 3
Rys. nr 4
Rys. nr 5
Rys. nr 6
Rys. nr 7
Rys. nr 8
Rys. nr 9
1
PODSTAWA OPRACOWANIA
-
Podstawą opracowania jest:
umowa na opracowanie projektu budowlanego przebudowy lokalu mieszkalnego nr 3 w
budynku mieszkalnym przy ul. Warszawskiej 25 w Głubczycach - instalacja wod.-kan., c.
o. i instalacja gazu,
inwentaryzacja architektoniczno – budowlana,
uzgodnienia z Inwestorem,
normy i wytyczne projektowania
ZAKRES OPRACOWANIA
Przedmiotem inwestycji jest przebudowa lokalu mieszkalnego nr 3 w budynku wielorodzinnym
przy ul. Warszawskiej 25 w Głubczycach zlokalizowanego na działce oznaczonej w ewidencji
gruntów numerem 438/4, gmina Głubczyce. Projekt budowlany obejmuje przebudowę lokalu nr
3 znajdującego się na 1 piętrze budynku w wyniku którego powstaną 2 odrębne lokale
mieszkalne wyposażone w instalację wod-kan, gazową i c.o. Projekt budowlany swoim
zakresem obejmuje zaprojektowanie instalacji wody, kanalizacji sanitarnej, centralnego
ogrzewania oraz instalacją gazową dla nowo projektowanych lokali mieszkalnych w budynku
wielorodzinnym.
I. WEWNĘTRZNA INSTALACJA WODY.
1. Instalacja wody zimnej i ciepłej
Budynek mieszkalny wielorodzinny w Głubczycach zaopatrywany w wodę jest z istniejącej sieci
miejskiej przez istniejący przyłącz wody. W wymienionym budynku w klatce schodowej znajduje
się pion instalacji wody, z którego w wodę zasilane będą nowo projektowane lokale mieszkalne.
Po włączeniu się do istniejącego pionu należy zamontować zestaw wodomierzowy osobny dla
każdego z lokali , składający się z zaworów przelotowych, zaworu antyskażeniowego i
wodomierza. Nową instalację zaprojektowano z rur polipropylenowych, o średnicach ∅ 25, ∅ 20.
Do każdego lokalu mieszkalnego zaprojektowano zestaw wodomierzowy, w którego skład
wchodzą zawory przelotowe, zawór antyskażeniowy typu EA, oraz wodomierz skrzydełkowy ∅
20mm. Średnice i prowadzenie wewnętrznej instalacji zimnej i ciepłej wody pokazano na rzucie I
piętra oraz rozwinięciu instalacji wody. Przejścia przewodów wodociągowych przez przegrody
budowlane, prowadzić w tulejach ochronnych. Doprowadzenie wody do wszystkich podejść,
urządzeń i przyborów sanitarnych wykonać jako instalację podtynkową. Instalację wodną
mieszkaniową prowadzić w bruzdach ściennych i w posadzce. Przewody należy izolować izolacją
typu TERMAFLEX o grubości 9 mm. Na instalacji wodociągowej przed włączeniem do
istniejących podejść zaprojektowano zawory odcinające kulowe. Instalacja będzie wykonywana
na I piętrze.
Ciepła woda będzie przygotowywana w dwufunkcyjnych kotłach wiszącym o mocy 24 kW
zamontowanych w aneksach kuchennych, jak pokazano na rzutach kondygnacji. Instalację ciepłej
wody zaprojektowano z rur polipropylenowych o średnicy ∅ 20mm. Średnice i prowadzenie
wewnętrznej instalacji ciepłej wody pokazano na rzucie I piętra. Przejścia przewodów przez
przegrody budowlane, prowadzić w tulejach ochronnych. Doprowadzenie wody do wszystkich
2
podejść, urządzeń i przyborów sanitarnych wykonać jako instalację podtynkową. Przewody należy
izolować izolacją typu TERMAFLEX o grubości 13 mm. W instalacji c.w.u, przed włączeniem do
istniejących podejść zaprojektowano zawory odcinające kulowe.
II.WEWNĘTRZNA INSTALACJA KANALIZACJI SANITARNEJ
1. Kanalizacja sanitarna
Projektowaną kanalizację sanitarną należy włączyć do istniejącego pionu kanalizacji sanitarnej
na parterze w pomieszczeniu w c przez zamontowanie trójnika na istniejącym pionie. Wewnętrzną
instalację kanalizacyjną wykonać z rur kielichowych PVC. Przewody zbiorcze prowadzić z
zachowaniem 1,5%-2,5% spadku. Pion kanalizacyjny należy na poziomie posadzki kondygnacji
zaopatrzyć w czyszczak. Pion należy montować do ściany za pomocą elastycznych uchwytów w
celu ochrony przed hałasem. Dla zapewnienia właściwej pracy instalacji kanalizacyjnej należy
wykonać pion wentylacyjny jako przedłużenie przewodów spustowych. Na górze pionu
zastosować rurę wywiewną, jak pokazano na rozwinięciu kanalizacji sanitarnej. Przybory
sanitarne z wyjątkiem misek ustępowych, powinny być zaopatrzone w kratkę (sito) nad
zamknięciem wodnym. Wpusty podłogowe powinny być zaopatrzone w zdejmowane kratki.
Zastosowano następujące urządzenia sanitarne:
a) miski ustępowe
b) umywalki,
c) zlewozmywaki jednokomorowe,
d) brodziki natryskowe z kabinami,
Poziomą instalację kanalizacji sanitarnej pod stropem parteru należy zabudować płytami
kartonowo gipsowymi na ruszcie metalowym.
2.Próba szczelności instalacji kanalizacyjnej
Podejścia i przewody spustowe kanalizacji ścieków bytowo – gospodarczych należy
obserwować podczas przepływu wody odprowadzanej z dowolnie wybranych przyborów
sanitarnych. Kanalizacyjne przewody odpływowe odprowadzające ścieki bytowo – gospodarcze
należy powyżej kolana łączącego pion z poziomem napełnić całkowicie wodą i poddać obserwacji.
Podczas powyższych prób przewody kanalizacyjne i ich połączenia nie powinny
wykazywać jakichkolwiek przecieków.
III. WEWNĘTRZNA INSTALACJA C.O.
1. Bilans cieplno - wentylacyjny
Parametry powietrza
zewnętrznego: zima: -20oC,
100%,
lato: +30oC,
45%
wewnętrznego-zima
-Pomieszczenie dla stałego przebywania osób
+20 oC
-Pomieszczenia przeznaczone na pobyt ludzi bez okrycia wierzchniego +24 oC
3
2.Rozwiązania projektowe
2.1 Centralne ogrzewanie
Projektuje się ogrzewanie wodne etażowe ,pompowe z układem zamkniętym o parametrach
wody grzejnej 70/50 C. Każde mieszkanie będzie wyposażone w niezależny kocioł, który będzie
zaspokajał potrzeby związane z przygotowaniem ciepłej wody oraz centralnego ogrzewania.
Instalację należy wykonać z rur z sieciowanego polietylenu PE-Xc z barierą tlenową
umożliwiającą zastosowanie do instalacji cieplnych łączonych poprzez złączki zaciskowe,
rurociągi należy prowadzić w podłodze, w izolacji gr. 13 mm.
Rurociągi podejściowe do grzejników należy ukryć w grubości ścianek działowych oraz w
bruzdach wykonanych w posadzce i w ścianach. Podejścia wykonane w bruzdach należy
zaizolować termicznie. Do grzejników podchodzić ze ścian poprzez śrubunki kątowe z
możliwością nastawy oraz odcięcia grzejnika.
Podejścia do grzejników od dołu typu V. Grzejniki przyjęto , jako płytowe standard oraz
grzejniki drabinkowe (grzejniki montowane w łazienkach) stalowe np. firmy COSMONOVA.
Każdy grzejnik posiada możliwość odcięcia go od instalacji poprzez zespoły przyłączeniowe.
Regulacja hydrauliczna obiegów przy pomocy wbudowanych grzejnikowych zaworów
termostatycznych. Regulacja temperatury pomieszczeń za pomocą głowic termostatycznych.
2.2 Próby i rozruch instalacji.
Wykonawca musi przeprowadzić kontrolę wszystkich materiałów przeznaczonych dla
urządzeń dostarczonych na plac budowy.
Wykonawca wyznaczy wykwalifikowany personel odpowiedzialny za wykonanie kontroli
materiałów po dostawie na plac budowy i w czasie konstrukcji.
Wykonawca przeprowadzi próby hydrostatyczne na ciśnienie równe 1,5 ciśnienia
roboczego lecz nie mniej niż 4,0 bary. Ponadto, jeśli wystąpi jakakolwiek wątpliwość, co do
jakości i rodzaju materiału wykonawca przeprowadzi wszystkie dodatkowe próby, badania, które
mogą ustalić przydatność i właściwości tego materiału.
2.3 Odprowadzenie spalin.
Spaliny z kotła należy wyprowadzić atestowanym przewodem spalinowym typu TURBO o
średnicy ∅130/80 mm do projektowanego komina wykonanego z pustaków ceramicznych,
odpornych na działanie kwasów. Przewód grawitacyjny zakończyć odpowiednią kształtką
wylotową. Przewód na zewnątrz powinien być na wysokości minimum 0,5 m nad poziomem
ściany attykowej. Przewód spalinowy – czopuch powinien być poprowadzony (ze spadkiem min.
5% w kierunku kotła). Powietrze do spalania zasysane będzie z szachtu kominowego.
2.4 Charakterystyka kotła
DANE KOTŁA DWUFUNKCYJNEGO
Zakres nominalnej mocy cieplnej 8,0-24,0 kW
Sprawność wg DIN przy 75/60: 93%
Zużycie gazu dla:
gazu ziemnego GZ 50; 2,4 m3/h
gazu ziemnego GZ 41,5; 2,7 m3/h
gazu ziemnego GZ 35; 3,3 m3/h
Ciśnienie zasilania gazu:
4
ziemnego GZ 50; 16-25 mbar
ziemnego GZ 35; 10,5-16,0 mbar
Minimalna temperatura spalin: 80 st C
Maksymalna temperatura spalin: 115 st C
Maksymalny strumień spalin: 14.4 g/s
Emisja NOx: <60 mg/kWh
Min. ciąg kominowy w króćcu spalinowym: 1,5 Pa
Współczynik wyd. zasobnika Nl= 2,0
Wydatek początkowy c.w.u.: 195 l/10 min
Maks. ciśnienie z.w. = 10 bar
Straty postojowe zasobnika 1,2 kWh/dobę
Nominalny wydatek wody grzewczej przy różnicy 20 K: 820 l/h
Ciśnienie dyspozycyjne c.o. : 250 mbar
Zakres temperatur wody grzewczej: 30-87 st. C
Maks. ciśnienie w układzie grzewczym: ok. 3 bar
Naczynie wzbiorcze przeponowe:
ciśnienie wstępne: 0,75 bar
pojemność: 10 l.
Przyłącza:
Króciec spalinowo powietrzny 130/80 mm
Masa własna: 45 kg
Zasilanie elektryczne: 220/50 V/Hz
Pobór mocy elektrycznej: 120 W
Bezpieczniki: 2A
Klasa ochrony elektrycznej: IP X4
Układ sterowania kotłem
Kocioł należy wyposażyć w konsolę sterowniczą z regulację elektroniczną, która moduluje
temperaturę kotła poprzez oddziaływanie na palnik w zależności od temperatury zewnętrznej.
Wszystkie połączenia elektryczne należy wpiąć do jednostki sterowniczej w kotle.
IV. INSTALACJA GAZOWA DLA BUDYNKU WIELORODZINNEGO
- Zakres opracowania
Niniejsze opracowanie obejmuje projekt budowlano - wykonawczy wewnętrznej instalacji
gazowej w nowo projektowanych lokalach mieszkalnych nr 3 i 5,
w budynku
wielorodzinnym zlokalizowanym w Głubczycach przy ul. Warszawskiej 25, działka nr 438/4
Stan istniejący
Budynek zasilany jest gazem ziemnym GZ-50 wg PN-87/C-96001 rozprowadzonym pod
ciśnieniem min. 1,8 kPa (max 2,5 kPa) z istniejącej sieci gazu zlokalizowanej w ul.
Warszawskiej poprzez przyłącze gazu n/pr. φ 50 mm.
5
Liczniki gazu
Liczniki gazu G-4 dla nowych lokali mieszkalnych zostaną zamontowane na klatce schodowej –
patrz rzut I piętra – instalacja gazowa - obok drzwi wejściowych do mieszkań.
Rozstaw króćców gazomierzy 130–250 mm. Ustawienie i montaż gazomierzy dokona dostawca
gazu.
I. Przybory gazowe
Projektuje się zainstalować następujące aparaty gazowe w każdym mieszkaniu objętym
opracowaniem:
-
Kocioł gazowy wiszący dwu funkcyjny typu TURBO Q = 24 kW, - 2 szt.
Kuchnia gazowa czteropalnikowa - 2 szt..
Montaż i rozruch urządzenia wykonać zgodnie z instrukcją producenta.
Zainstalowane w/wym. Kotły gazowe muszą posiadać: certyfikat na znak
bezpieczeństwa, deklarację zgodności z PN.
- Projektowana instalacja gazu
-
Nowa instalacja gazu będzie posiadać w klatce schodowej jeden piony gazu. Liczniki gazu
zostaną umieszczone na holu przy klatce schodowej, tuż przed nimi zostaną zamontowane
kurki odcinające gaz do lokali mieszkalnych przy ul. Warszawskiej 25.
-
Instalację gazową wykonać z rur stalowych, czarnych nie izolowanych, produkowanych wg
PN-80/H74219 łączonych za pomocą spawania.
-
-
Przed każdym odbiornikiem gazu, w miejscu łatwo dostępnym zabudować zawór
odcinający kulowy gwintowany oraz śrubunek. W miejscu zabudowy armatury i urządzeń
stosować połączenia gwintowane uszczelnione taśmą z wykorzystaniem łączników z żeliwa
ciągliwego. W miejscach przejścia przewodów gazowych przez przegrody konstrukcyjne
budynku nie wolno stosować żadnych połączeń. Przejścia przewodów przez przegrody
budowlane wykonać w odpowiednich tulejach ochronnych, a przestrzenie powstałe między
rurą przewodową gazu i tuleją wypełnić silikonem.
Drzwi pomieszczeń, w których znajdują się aparaty gazowe powinny otwierać się na
zewnątrz.
o Prowadzenie przewodów
Minimalne odległości przewodów gazowych wynoszą:
-
od poziomych przewodów wod-kan
- 15 cm
-
od poziomych przewodów c.o
- 15 cm
-
od pionowych przewodów wod-kan
- 10 cm
-
od iskrzących urządzeń instalacji elektrycznych
- 60 cm
-
od przewodów kominowych
- 25 cm
-
-
6
-
Przewody instalacji gazowej należy mocować do ścian za pomocą odpowiednich
uchwytów w następujących odległościach:
-
na poziomach dla rur do φ 40 mm
- co 1,5 m
-
na poziomach powyżej φ 40 mm
- co 3,0 m
-
na pionach dla rur do φ 40 mm
- co 2,5 m
-
na pionach powyżej φ 40 mm
- co 4,0 m
-
Przewody prowadzone po ścianach i pod stropami, w odległości 2 cm od powierzchni tynku
z zastosowaniem typowych uchwytów instalacyjnych. Poziome odcinki instalacji gazowej
powinny być usytuowane w odległości co najmniej 10 cm powyżej innych instalacji
stanowiącej wyposażenie budynku. Przewody krzyżujące się z innymi przewodami
instalacyjnymi powinny być od nich oddalone min. 2 cm.
-
Po wykonaniu robót montażowych, w czasie odbioru instalacji wykonawca jest
zobowiązany do przeprowadzenia próby szczelności w obecności przedstawiciela Zakładu
Gazowniczego. Ciśnienie próbne - 100 kPa, czas próby – 30 minut.
-
Po odbiorze instalacje należy zabezpieczyć przed korozją przez dokładne oczyszczenie
z rdzy i brudu oraz pomalowanie później niż po 4 godzinach farbą podkładową
chlorokauczukową. Po wyschnięciu farby podkładowej należy nałożyć warstwę farby
olejno - nawierzchniowej. Prace te należy wykonywać przy temperaturze powietrza min.
10°C i wilgotności max 75%.
- Odprowadzenie spalin i wentylacja
-
-
Lokalizacja projektowanych urządzeń gazowych, kanałów wentylacyjnych i spalinowych
do odprowadzenie spalin z kotłów dwu funkcyjnych z zamkniętą komorą spalania zgodnie
z projektem architektonicznym.
Pomieszczenia aneksów kuchennych , w których są zamontowane przybory gazowe muszą
być wentylowane. Każde pomieszczenie, w którym są zamontowane przybory gazowe musi
być wentylowane. Odprowadzenie spalin oraz wentylację wykonać pod nadzorem mistrza
kominiarskiego. Kratki wentylacyjne nie mogą posiadać żaluzji. Przy wykonaniu połączeń
przewodu spalinowego kotła gazowego z zastosowaniem rury spalinowej należy
przestrzegać następujących zasad:
1. Zainstalować kocioł gazowy jak najbliżej wskazanego przewodu kominowego łącząc
rurę spalinową -krótkimi odcinkami poziomymi i pionowymi o łącznej długości max 2,0m,
z zachowaniem spadku rury w kierunku przyboru gazowego wynoszącego 5%.
Zastosowano kocioł z zamkniętą komorą spalania. Spaliny będą odprowadzane rurą stalową
kwasoodporną, natomiast, powietrze do spalania będzie pobierane z istniejącego szachtu
kominowego w którym będzie umieszczona projektowana rura spalinowa. Odcinek systemu
spalinowego pomiędzy kotłem a szachtem wykonać jako współosiowy, koncentryczny –
7
„rura w rurze”. Przed montażem systemu kominowego, szacht należy przygotować do
eksploatacji zgodnie z wytycznymi producenta kotła oraz sytemu odprowadzania spalin.
-
Zagazowanie i odpowietrzenie instalacji gazowych w budynkach.
-
Do zagazowania instalacji należy przystąpić po pozytywnym wyniku próby szczelności
wykonanej przez wykonawcę instalacji zgodnie z Zarządzeniem Ministra Gospodarki z dnia
30 lipca 2001 r. Dz. U. Nr 97 „w sprawie warunków technicznych jakimi powinny
odpowiadać
instalacje
gazowe,
udokumentowane
protokołem
prób
szczelności”.
Odpowietrzanie instalacji należy przeprowadzić w pomieszczeniach na najwyższym
kondygnacji.
-
Monterzy odpowietrzający instalację powinni być zaopatrzeni w analizatory metanu lub
środek pianotwórczy.
-
Napełnianie instalacji gazem powinno wykonywać dwóch monterów.
-
Odpowietrzanie instalacji należy wykonać w następujący sposób.
-
Zamknąć kurki przed gazomierzami.
-
W pomieszczeniu, w którym przeprowadza się odpowietrzanie otworzyć drzwi i okna. Nie
stosować otwartego ognia.
-
Założyć na instalacji przed przyborem gazowym przewód węchowy, którego końcówkę
należy umieścić za oknem.
-
W przypadku braku analizatora metanu przygotować w wiadrze lub w innym naczyniu
wodny roztwór środka pianotwórczego.
-
Po upewnieniu się, że kurki przed gazomierzami (za wyjątkiem kurka z lokalu, w którym
wykonujemy odpowietrzenie) są zamknięte, odkręcić kurek główny.
-
Na końcówce węża odpowietrzającego sprawdzić skład mieszanki gazu za pomocą
analizatora (zawartość metanu), a w przypadku jego braku za pomocą środka pianotwórczego przez wprowadzenie węża do naczynia z roztworem pianotwórczym.
-
Po stwierdzeniu, że w przewodzie odpowietrzającym znajduje się mieszanka palna (nie
wybuchowa) przystąpić do napełniania gazem instalacji w lokalu. Wypieranie powietrza z
instalacji w lokalach wykonywać na palniku kuchenki gazowej do czasu uzyskania
stabilnego płomienia palnika. W pomieszczeniach, w których znajdują się kuchenki gazowe
należy w czasie wykonywania tych czynności otworzyć drzwi i okna.
-
o Uwagi końcowe
Przed przystąpieniem do wykonania wewnętrznej instalacji gazowej należy uzyskać
decyzję lokalnego Organu Administracyjnego.
8
-
Instalacja ma być wykonana zgodnie z obowiązującymi przepisami oraz niniejszą
dokumentacją przez firmę posiadającą odpowiednie uprawnienia.
-
Wszystkie materiały użyte do wykonania wewnętrznej instalacji gazowej powinny posiadać
wymagane przepisami certyfikaty i dopuszczenia.
-
Wszelkie zmiany i odstępstwa należy nanieść na projekt po uprzednim uzgodnieniu
z projektantem. Ewentualna przebudowa przewodów wentylacji grawitacyjnej winna być
dokonana wg zaświadczenia kominiarza.
-
Podejścia pod liczniki gazowe każdorazowo uzgodnić z lokalnym Zakładem Gazowniczym
ze względu na różne rodzaje w/w urządzeń
-
Wewnętrzna instalacja gazowa ma być konserwowana przez odbiorcę gazu.
-
Uwagi końcowe
• Instalacja ma być wykonana zgodnie z obowiązującymi przepisami oraz niniejszą
dokumentacją przez firmę posiadającą odpowiednie uprawnienia.
• Wszystkie materiały użyte do wykonania wewnętrznej instalacji gazowej powinny posiadać
wymagane przepisami certyfikaty i dopuszczenia.
• Wszelkie zmiany i odstępstwa należy nanieść na projekt po uprzednim uzgodnieniu z
projektantem. Ewentualna przebudowa przewodów wentylacji grawitacyjnej winna być
dokonana wg zaświadczenia kominiarza.
• Przed przystąpieniem do budowy wewnętrznej instalacji gazowej należy uzyskać zgodę
lokalnego Organu Administracyjnego.
• Wewnętrzna instalacja gazowa ma być konserwowana przez odbiorcę gazu.
• Rodzaj gazomierza każdorazowo ustalić z lokalną Rozdzielnią Gazu ze względu na różny
rozstaw króćców.
Uwagi ogólne
Całość robót prowadzić zgodnie z „Warunkami technicznymi wykonania i odbioru robót
budowlano -montażowych- instalacje sanitarne”.
Opracował:
Paweł Pawlicki
9
INFORMACJA DOTYCZĄCA
BEZPIECZEŃSTWA I OCHRONY ZDROWIA
TEMAT :
PRZEBUDOWA LOKALU MIESZKALNEGO
NR. 3 W BUDYNKU WIELORODZINNYM
PRZY UL. WARSZAWSKIEJ 25, dz. nr 438/4
LOKALIZACJA:
48-100 GŁUBCZYCE
UL. WARSZAWSKA 25
INWESTOR:
GŁUBCZYCKIE TOWARZYSTWO
BUDOWNICTWA SPOŁECZNEGO
48-100 GŁUBCZYCE
UL. POCZTOWA 8
PROJEKTOWAŁ:
PAWEŁ PAWLICKI
UPR.BUD. 109/79/Kt
CZŁONEK Ś.O.I.I.B. nr SLK/IS/3674/01
Racibórz wrzesień 2014 r.
1
1) ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO ORAZ
KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW;
1.1. ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO
Do zakresu robót należy wykonanie wewnętrznych instalacji wod – kan, c o, i gazu,
dla przebudowywanych lokali mieszkalnych w budynku mieszkalnym wielorodzinnym w
Głubczycach przy ul. Warszawskiej.
1.2.KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW
Zasadnicze roboty budowlane:
wykonanie projektowanej instalacji wody,
wykonanie projektowanej instalacji kanalizacji sanitarnej,
wykonanie projektowanej instalacji centralnego ogrzewania,
wykonanie projektowanej instalacji gazowejj,
montaż armatury sanitarnej,
montaż przyborów sanitarnych,
montaż instalacji c o,
montaż grzejników,
montaż kuchenek gazowych czteropalnikowych,
montaż dwufunkcyjnych kotłów gazowych,
wykonanie oznakowania,
próby szczelności,
2) WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH;
Budynek mieszkalny wielorodzinny.
3) WSKAZANIE ELEMENTÓW ZAGOSPODAROWANIA DZIAŁKI LUB
TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA
I ZDROWIA LUDZI;
Jako prace szczególnie niebezpieczne (w rozumieniu Rozporządzenia Ministra Pracy i
Polityki Socjalnej z dnia 26 września 1997 roku w sprawie ogólnych przepisów bezpieczeństwa i
higieny pracy), które wystąpią przy realizacji przedmiotowej inwestycji są:
1. prace przy użyciu materiałów niebezpiecznych,
Oprócz tego, zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r.
w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa
i ochrony zdrowia (Dz. U. z dnia 10 lipca 2003 r.) § 6 podaje zakres robót budowlanych:
- których charakter, organizacja lub miejsce prowadzenia stwarza szczególnie wysokie
ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi, a w szczególności upadku
z wysokości:
2. przy prowadzeniu, których występują działania substancji chemicznych lub czynników
biologicznych zagrażających bezpieczeństwu i zdrowiu ludzi:
Poniżej podano elementy zagospodarowania które w czasie budowy mogą powodować w/w
zagrożenia dla bezpieczeństwa i zdrowia ludzi.
4) WSKAZANIE
DOTYCZĄCE
PRZEWIDYWANYCH
ZAGROŻEŃ
WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH,
1
OKREŚLAJĄCE SKALĘ I RODZAJE ZAGROŻEŃ ORAZ MIEJSCE I CZAS
ICH WYSTĄPIENIA;
Roboty budowlane, których charakter, organizacja lub miejsce prowadzenia stwarza szczególnie
wysokie ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi, a w szczególności
upadku z wysokości:
-zagrożenie porażeniem przez prąd, wybuch gazu, zalanie wodą, wstępujące przy
prowadzeniu robót w pobliżu kabli elektroenergetycznych, przewodów gazowych,
wodociągowych
i kanalizacyjnych. Występuje przez cały okres prowadzenia robót
w pobliżu tych sieci,
Roboty budowlane, przy prowadzeniu, których występują działania substancji chemicznych
lub czynników biologicznych zagrażających bezpieczeństwu i zdrowiu ludzi:
Wszystkie roboty, które mogą być prowadzone w temperaturze poniżej -10°C.
5) WSKAZANIE SPOSOBU PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW
PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE
NIEBEZPIECZNYCH;
- Przez
prace szczególnie niebezpieczne rozumie się prace, o których mowa w rozdziale 6
„Prace szczególnie niebezpieczne” Rozporządzenia Ministra Pracy i Polityki Socjalnej
dnia 26 września 1997 r w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy
oraz prace określone jako szczególnie niebezpieczne w innych przepisach dotyczących
bezpieczeństwa i higieny pracy lub w instrukcjach eksploatacji urządzeń i instalacji, a
także inne prace o zwiększonym zagrożeniu lub wykonywane w utrudnionych
warunkach, uznane przez pracodawcę jako szczególnie niebezpieczne.
- Kierownik
budowy jest obowiązany do ustalenia i aktualizowania wykazu prac szczególnie
niebezpiecznych występujących na danej budowie.
- Kierownik
budowy powinien określić szczegółowe wymagania bezpieczeństwa i higieny
pracy przy wykonywaniu prac szczególnie niebezpiecznych, a zwłaszcza zapewnić:
o bezpośredni nadzór nad tymi pracami wyznaczonych w tym celu osób;
o odpowiednie środki zabezpieczające;
o instruktaż pracowników obejmujący w szczególności:
1. imienny podział pracy,
2. kolejność wykonywania zadań,
3. wymagania bezpieczeństwa i higieny pracy przy poszczególnych
czynnościach.
-Do robót szczególnie niebezpiecznych wg Rozporządzenia Ministra Pracy i Polityki
Socjalnej dnia 26 września 1997 r w sprawie ogólnych przepisów bezpieczeństwa i
higieny pracy zaliczono:
2. Roboty budowlane, rozbiórkowe, remontowe i montażowe prowadzone bez
wstrzymania ruchu w miejscach przebywania pracowników zatrudnionych przy
innych pracach lub działania maszyn i innych urządzeń technicznych powinny
być organizowane w sposób nie narażający pracowników na niebezpieczeństwa i
1
uciążliwości wynikające z prowadzonych robót, z jednoczesnym zastosowaniem
szczególnych środków ostrożności.
3. Prace przy użyciu materiałów niebezpiecznych a w szczególności substancje i
preparaty chemiczne zaliczone do niebezpiecznych, zgodnie z przepisami w
sprawie substancji chemicznych stwarzających zagrożenia dla zdrowia lub
życia.
4. Pracą na wysokości jest praca wykonywana na powierzchni znajdującej się na
wysokości, co najmniej 1,0 m nad poziomem podłogi lub ziemi. Do pracy na
wysokości nie zalicza się pracy na powierzchni, niezależnie od wysokości, na
jakiej się znajduje, jeżeli powierzchnia ta:
-osłonięta jest ze wszystkich stron do wysokości co najmniej 1,5 m pełnymi
ścianami lub ścianami z oknami oszklonymi;
-wyposażona jest w inne stałe konstrukcje lub urządzenia chroniące pracownika
przed upadkiem z wysokości.
6) WSKAZANIE ŚRODKÓW TECHNICZNYCH I ORGANIZACYJNYCH,
ZAPOBIEGAJĄCYCH
NIEBEZPIECZEŃSTWOM
WYNIKAJĄCYM
Z WYKONYWANIA
ROBÓT
BUDOWLANYCH
W
STREFACH
SZCZEGÓLNEGO ZAGROŻENIA ZDROWIA LUB W ICH SĄSIEDZTWIE,
W TYM ZAPEWNIAJĄCYCH BEZPIECZNĄ I SPRAWNĄ KOMUNIKACJĘ,
UMOŻLIWIAJĄCĄ SZYBKĄ EWAKUACJĘ NA WYPADEK POŻARU,
AWARII I INNYCH ZAGROŻEŃ.
1.
Należy wykonać odpowiednie zagospodarowanie terenu budowy przed rozpoczęciem robót
budowlanych, co najmniej w zakresie:
1. Zapewnienia oświetlenia naturalnego i sztucznego.
2. Zapewnienia właściwej wentylacji.
2. W szczególności należy wykonać i zastosować:
− Przed rozpoczęciem robót budowlanych ustalić przebieg istniejących tras mediów i zapoznać z
symbolami oznaczeń tych tras osoby wykonujące roboty budowlane.
− Mieszkanie wyposażyć w niezbędny sprzęt do gaszenia pożaru
3. Całość robót należy prowadzić przestrzegając i stosując środki techniczno organizacyjne
opisane w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 r. sprawie
bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych.
1
