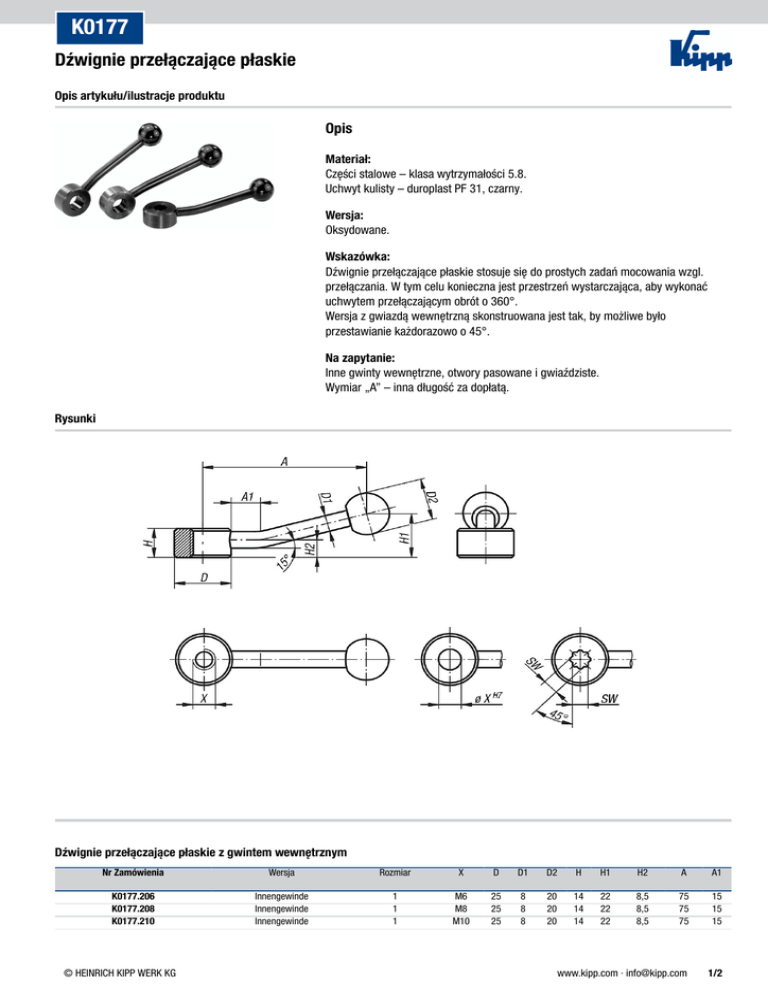

Dźwignie przełączające płaskie

K0177
Dźwignie przełączające płaskie
Opis artykułu/ilustracje produktu
Opis
Materiał:
Części stalowe – klasa wytrzymałości 5.8.
Uchwyt kulisty – duroplast PF 31, czarny.
Wersja:
Oksydowane.
Wskazówka:
Dźwignie przełączające płaskie stosuje się do prostych zadań mocowania wzgl.
przełączania. W tym celu konieczna jest przestrzeń wystarczająca, aby wykonać
uchwytem przełączającym obrót o 360°.
Wersja z gwiazdą wewnętrzną skonstruowana jest tak, by możliwe było
przestawianie każdorazowo o 45°.
Na zapytanie:
Inne gwinty wewnętrzne, otwory pasowane i gwiaździste.
Wymiar „A” – inna długość za dopłatą.
Rysunki
Dźwignie przełączające płaskie z gwintem wewnętrznym
Nr Zamówienia
Wersja
Rozmiar
X
D
D1
D2
H
H1
H2
A
A1
K0177.206
K0177.208
K0177.210
Innengewinde
Innengewinde
Innengewinde
1
1
1
M6
M8
M10
25
25
25
8
8
8
20
20
20
14
14
14
22
22
22
8,5
8,5
8,5
75
75
75
15
15
15
www.kipp.com · [email protected]
1/2
© HEINRICH KIPP WERK KG
K0177
Dźwignie przełączające płaskie
Nr Zamówienia
Wersja
Rozmiar
X
D
D1
D2
H
H1
H2
A
A1
K0177.212
K0177.216
K0177.220
K0177.224
Innengewinde
Innengewinde
Innengewinde
Innengewinde
2
2
3
3
M12
M16
M20
M24
33
33
41
41
10
10
12
12
25
25
30
30
17
17
20
20
27
27
36
36
10
10
11,5
11,5
100
100
128
128
15
15
15
15
Dźwignie przełączające płaskie z otworem pasowanym
Nr Zamówienia
Wersja
Rozmiar
X
D
D1
D2
H
H1
H2
A
A1
K0177.106
K0177.108
K0177.110
K0177.112
K0177.116
K0177.120
K0177.124
Otwór pasowany
Otwór pasowany
Otwór pasowany
Otwór pasowany
Otwór pasowany
Otwór pasowany
Otwór pasowany
1
1
1
2
2
3
3
6
8
10
12
16
20
24
25
25
25
33
33
41
41
8
8
8
10
10
12
12
20
20
20
25
25
30
30
14
14
14
17
17
20
20
22
22
22
27
27
36
36
8,5
8,5
8,5
10
10
11,5
11,5
75
75
75
100
100
128
128
15
15
15
15
15
15
15
Dźwignie przełączające płaskie z gwiazdą wewnętrzną
Nr Zamówienia
Wersja
Rozmiar
SW
D
D1
D2
H
H1
H2
A
A1
K0177.305
K0177.307
K0177.309
K0177.311
K0177.314
K0177.319
Gwiazda wewnętrzna
Gwiazda wewnętrzna
Gwiazda wewnętrzna
Gwiazda wewnętrzna
Gwiazda wewnętrzna
Gwiazda wewnętrzna
1
1
2
2
3
3
5,5
7
9
11
14
19
25
25
33
33
41
41
8
8
10
10
12
12
20
20
25
25
30
30
14
14
17
17
20
20
22
22
27
27
36
36
8,5
8,5
10
10
11,5
11,5
75
75
100
100
128
128
15
15
15
15
15
15
© HEINRICH KIPP WERK KG
www.kipp.com · [email protected]
2/2
