OPIS 3A1.2 Program Funkcjonalno Użytkowy winda Zawidów

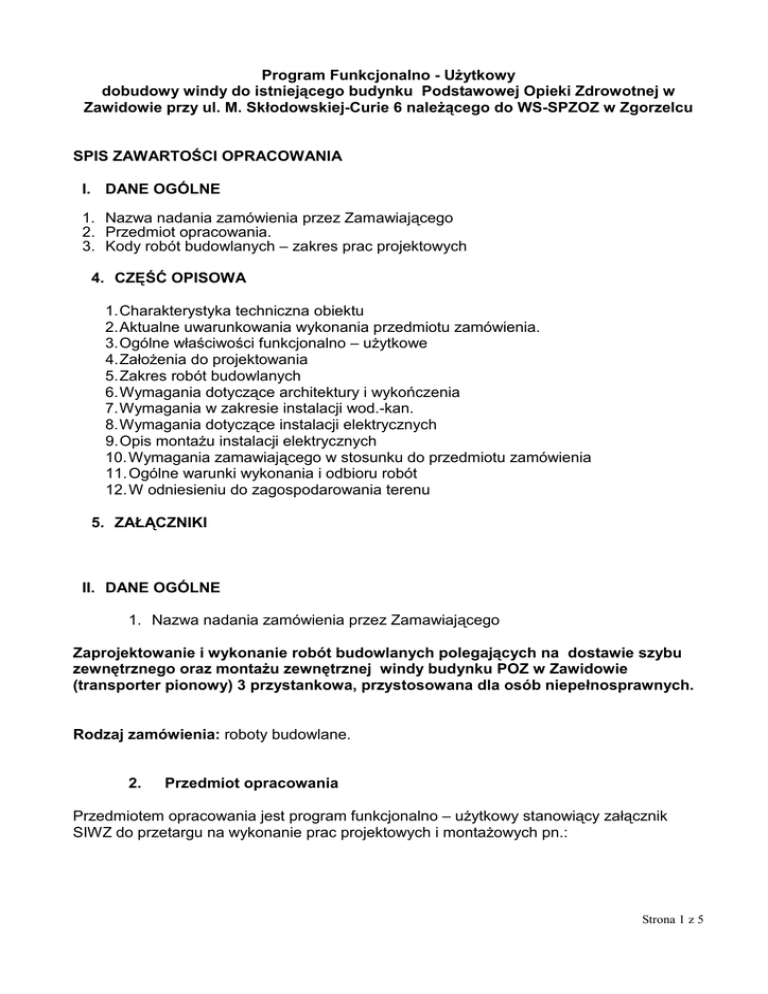

Program Funkcjonalno - Użytkowy
dobudowy windy do istniejącego budynku Podstawowej Opieki Zdrowotnej w
Zawidowie przy ul. M. Skłodowskiej-Curie 6 należącego do WS-SPZOZ w Zgorzelcu
SPIS ZAWARTOŚCI OPRACOWANIA
I. DANE OGÓLNE
1. Nazwa nadania zamówienia przez Zamawiającego
2. Przedmiot opracowania.
3. Kody robót budowlanych – zakres prac projektowych
4. CZĘŚĆ OPISOWA
1. Charakterystyka techniczna obiektu
2. Aktualne uwarunkowania wykonania przedmiotu zamówienia.
3. Ogólne właściwości funkcjonalno – użytkowe
4. Założenia do projektowania
5. Zakres robót budowlanych
6. Wymagania dotyczące architektury i wykończenia
7. Wymagania w zakresie instalacji wod.-kan.
8. Wymagania dotyczące instalacji elektrycznych
9. Opis montażu instalacji elektrycznych
10. Wymagania zamawiającego w stosunku do przedmiotu zamówienia
11. Ogólne warunki wykonania i odbioru robót
12. W odniesieniu do zagospodarowania terenu
5. ZAŁĄCZNIKI
II. DANE OGÓLNE
1. Nazwa nadania zamówienia przez Zamawiającego
Zaprojektowanie i wykonanie robót budowlanych polegających na dostawie szybu
zewnętrznego oraz montażu zewnętrznej windy budynku POZ w Zawidowie
(transporter pionowy) 3 przystankowa, przystosowana dla osób niepełnosprawnych.
Rodzaj zamówienia: roboty budowlane.
2.
Przedmiot opracowania
Przedmiotem opracowania jest program funkcjonalno – użytkowy stanowiący załącznik
SIWZ do przetargu na wykonanie prac projektowych i montażowych pn.:
Strona 1 z 5
Zaprojektowanie i wykonanie robót budowlanych polegających na dostawie szybu
zewnętrznego oraz montażu zewnętrznej windy budynku POZ w Zawidowie
(transporter pionowy) 3 przystankowa, przystosowana dla osób niepełnosprawnych.
Niniejszy Program Funkcjonalno – Użytkowy w sposób ogólny opisuje wymagania i
oczekiwania Zamawiającego stawiane przedmiotowej inwestycji polegającej na
przystosowaniu obiektu dla potrzeb osób niepełnosprawnych korzystających z świadczeń
medycznych wykonywanych przez ZOZ w Zawidowie.
Kody robót budowlanych – zakres prac projektowych
71000000-8 Usługi architektoniczne, budowlane, inżynieryjne i kontrolne
71200000-0 Usługi architektoniczne i podobne
71320000-7 Usługi inżynieryjne w zakresie projektowania
71420000-8 Architektoniczne usługi zagospodarowania terenu
71314300-5 - Usługi doradcze w zakresie wydajności energetycznej
Wspólny Słownik Zamówień (CPV): (nr CPC na projekt), 45.00.00.00-7, 45.31.31.00-5
Strona 2 z 5
1. Charakterystyka techniczna obiektu została określona w załączonym
projekcie……
2. Aktualne uwarunkowania wykonania przedmiotu zamówienia
Aktualne uwarunkowania wykonania przedmiotu zamówienia określać będą:
· Oświadczenia Zamawiającego o prawie do dysponowania nieruchomością, czy
użyczenia wieczystego
• Wypis i wyrys z rejestru z rejestru gruntów
• Mapa sytuacyjno wysokościowa
Uwarunkowania wynikające z lokalizacji inwestycji
Uzbrojenie terenu i zasilanie w media
• Realizacja zadania nie wymaga przebudowy istniejących sieci znajdujących
się przy budynku
Uwarunkowania techniczne
• Wykonanie otworów w ścianach nośnych nie narusza układu konstrukcyjnego
budynku.
3. Ogólne właściwości funkcjonalno – użytkowe
Planowana przebudowa pozwoli zapewnić osobom niepełnosprawnym
korzystanie z obiektu bez ograniczeń. Dostęp dla niepełnosprawnych będzie
realizowany w poziomie każdej kondygnacji,
Projektant uzyskuje wszystkie niezbędne uzgodnienia z właściwymi organami.
4. Założenia do projektowania
Określenie przedmiotu oraz wielkości lub zakresu zamówienia: Przedmiotem
zamówienia jest zaprojektowanie i wykonanie dobudowy przy elewacji bocznej budynku
Podstawowej Opieki Zdrowia w Zawidowie - 3 przystankowej windy o napędzie
hydraulicznym dla potrzeb osób niepełnosprawnych o następujących parametrach:
Strona 3 z 5
Wysokość
podnoszenia
Liczba
przystanków
Wymiary
wewnętrzne
dźwigu
Wypełnienie
ścian szybu
5m
3
1100x1400mm / transport osoby na wózku inwalidzkim + opiekun
Szkło bezpieczne / stal powlekana lub poliwęglan jako obudowa
maszynowni,
Posadowienie
Fundament żelbetowy
windy
Miejsce
Na zewnątrz obiektu
instalacji
Kolor windy
Wg dokumentacji projektowej nawiązujący do kolorystyki nowo
zaprojektowanej elewacji
Śrubowy
Napęd
Nośność
300 kg
Prędkość
eksploatacyjna
do 0,15 m/s
Moc silnika
Do 2,5 kW
Zasilanie
400V
Sterowanie
Mikroprocesorowe
Usytuowanie
skrzynki
sterowania
Wewnątrz budynku
Kolor powierzchni ścian z blachy stalowej malowanej proszkowo w kolorze uzgodnionym z
konserwatorem zabytków lub Inwestorem.
5. Zakres robót budowlanych
wyburzenia i przekucia w istniejących ścianach ;
rozebranie okładzin ściennych, skucie słabych tynków, zeskrobanie starych powłok
malarskich
demontaż stolarki okiennej;
wykonanie nowej instalacji: elektrycznej, wentylacji grawitacyjnej i mechanicznej,
wykonanie sygnalizacji awarii;
Strona 4 z 5
6. Wymagania dotyczące architektury i wykończenia
Wykończenie windy: podłoga - winylowa wykładzina antypoślizgowa w kolorze szarym, sufit - blacha powlekana w kolorze szarym z oświetleniem jarzeniowym za osłoną rastrową drzwi wewnętrzne kabiny - drzwi teleskopowe 900 x 2000 mm otwierane na jedną stronę z
blachy nierdzewnej, - drzwi przystankowe - ze stali nierdzewnej szlifowanej z portalem z
blachy nierdzewnej, Wyposażenie kabiny: - kabina wyposażona w elementy umożliwiające
korzystanie z windy osobom niepełnosprawnym - panel dyspozycyjny w kabinie i panele
wezwań na przystankach ze stali nierdzewnej - przyciski paneli oznakowane znakami
Brailla dla osób niewidomych i wyposażone w sygnalizację dyspozycji, dodatkowo w panelu
windy winny znajdować się - wskaźnik przeciążenia kabiny, piętrowskazywacz i oświetlenie
awaryjne - kabina musi być wyposażona w przycisk alarmowy uruchamiający sygnalizację
dźwiękową i zapewniający bezpośrednią komunikację osób znajdujących się w kabinie z
centrum monitorowania (rejestracja) intercom, w kabinie winna znajdować się poręcz
wykonana z nierdzewnej rury stalowej o średnicy 30 mm. Ponadto Wykonawca jest
obowiązany do: 1) uzgodnienia dokumentacji zainstalowanego dźwigu osobowego z
organem właściwej jednostki dozoru technicznego, 2) przygotowania i złożenia wniosku o
wydanie decyzji zezwalającej na jego eksploatację zgodnie z przepisami ustawy z dnia
21.12.200r. O dozorze technicznym (dz. U. Z 2000r. Nr 122 poz. 1321 z późn. zm.) oraz
przepisami rozporządzenia Ministra Gospodarki, Pracy i Polityki Społecznej z dnia
29.10.2003r. W sprawie warunków technicznych dozoru technicznego w zakresie
eksploatacji niektórych urządzeń transportu bliskiego (Dz. U. Z 2003r Nr 193 poz. 1890) 3)
opracowania instrukcji w języku polskim 4) udziału w badaniach i próbach dźwigu
wymaganych przez UDT do wydania decyzji zezwalającej na eksploatację dźwigu, a także
uiszczenie opłat o których mowa w rozporządzeniu Ministra Gospodarki z dnia 17.12.2001r.
W sprawie wysokości opłat za czynności dozoru technicznego (Dz. U. Z 2001r nr 153 poz.
1762 z późn. zm.)
Całość robot wykonać zgodnie z obowiązującymi normami i przepisami prawnymi.
Zachować właściwą kolejność montażu instalacji .
6.
Wymagania zamawiającego w stosunku do przedmiotu zamówienia
• Zamawiający wymaga, aby obiekt i związane z nim zmiany konstrukcyjne zapewniły
trwałość co najmniej na 15 lat. Wymiana instalacji w zakresie orurowania i
osprzętowienia powinna zapewnić użytkowanie w okresie nie krótszym niż 10 lat.
7. Ogólne warunki wykonania i odbioru robót
• Zamawiający zastrzega wysoką jakość wykonywanych robót oraz użytych wyrobów.
• Na terenie planowanych robót dostępna jest sieć wodociągowa, elektryczna,
kanalizacyjna, c.o, c.w.u. z własnej kotłowni oraz telefoniczna.
8.
•
W odniesieniu do zagospodarowania terenu
Teren wokół windy należy doprowadzić do stanu pierwotnego.
Strona 5 z 5
