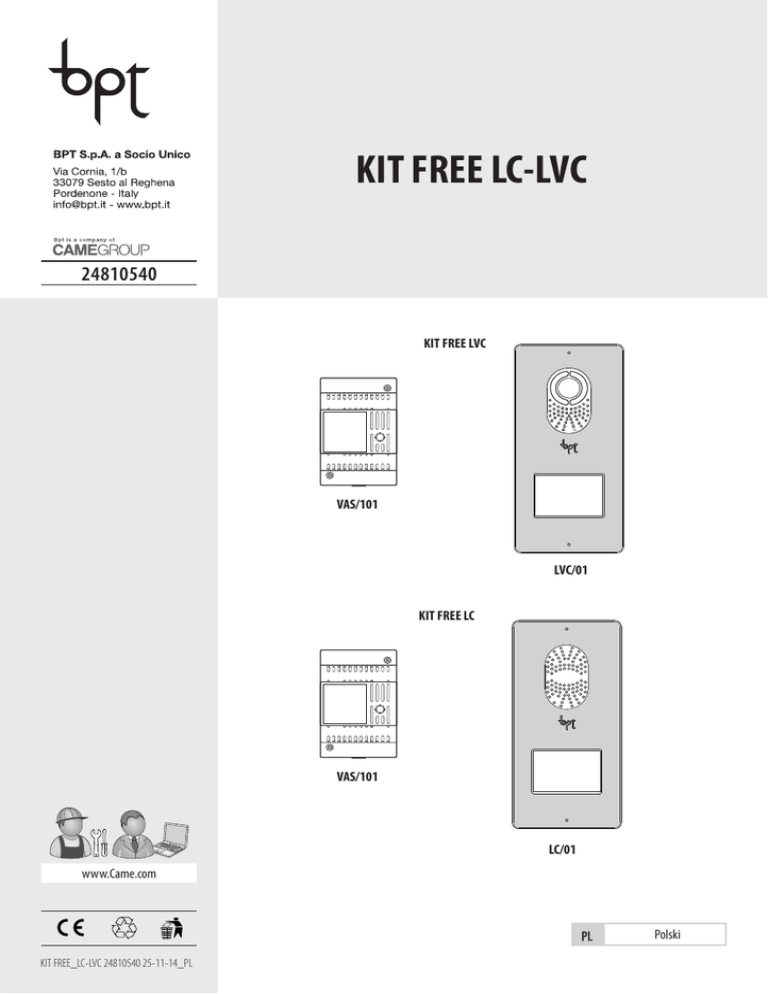

KIT FREE_LC-LVC 24810540 25-11-14_PL.indd

KIT FREE LC-LVC
24810540
KIT FREE LVC
VAS/101
LVC/01
KIT FREE LC
VAS/101
®
LC/01
www.Came.com
PL
KIT FREE_LC-LVC 24810540 25-11-14_PL
Polski
45
106
43,5
70
7,5
57
A
Ostrzeżenia ogólne
• Przed rozpoczęciem instalacji i wykonaniem prac w sposób wskazany przez
producenta, należy uważnie przeczytać instrukcję.
• Instalacja, zaprogramowanie, oddanie do użytku i konserwacja urządzenia
mogą być przeprowadzane wyłącznie przez wykwalifikowany i odpowiednio
przeszkolony personel techniczny, zgodnie z obowiązującymi przepisami, w tym
normami przeciwwypadkowymi i normami dotyczącymi usuwania opakowań.
• Monter musi się upewnić, że informacje kierowane do użytkownika, jeśli
są one przewidziane, są załączone i zostają przekazane użytkownikowi.
• Przed rozpoczęciem jakichkolwiek prac konserwacyjnych lub czyszczenia,
należy odłączyć zasilanie od urządzeń.
• Urządzenia należy wykorzystywać wyłącznie do celów, do jakich zostały
jednoznacznie przeznaczone.
• Producent nie jest odpowiedzialny za ewentualne szkody spowodowane
nieprawidłowym, błędnym lub nierozsądnym użytkowaniem urządzenia.
USUWANIE - Należy upewnić się, że materiały opakowania nie zostaną
wyrzucone do środowiska, ale że zostaną usunięte zgodnie z przepisami
obowiązującymi w kraju eksploatacji urządzenia.
Po zakończeniu okresu żywotności produktu należy uniknąć jego wyrzucenia
do środowiska. Usuwanie urządzenia należy przeprowadzić zgodnie z
obowiązującymi przepisami i preferując recykling jego części składowych.
Komponenty, które należy poddać recyklingowi, są oznaczone symbolem i
skrótem identyfikującym materiał.
Deklaracja CE - BPT S.p.A a Socio Unico Unico oświadcza, że niniejsze
urządzenie jest zgodne z dyrektywą 2004/108/WE. Oryginał na żądanie.
VAS/101
Instalacja
Zasilacz musi być instalowany ZAWSZE w położeniu poziomym. Urządzenie
może zostać zainstalowane na szynie DIN (EN 50022) , na tablicy elektrycznej lub na ścianie przy użyciu osłony zaciskowej . Demontaż należy
przeprowadzić w sposób przedstawiony na rysunku .
UWAGI. Należy zadbać o odpowiednie wietrzenie, jeśli zasilacz jest
instalowany w metalowym pojemniku.
1
3
Dane techniczne
Typ
Zasilanie [V AC]
Maksymalny pobór prądu [A AC]
Maksymalna moc rozproszona [W]
Zasilanie znamionowe [V DC]
Znamionowy pobór prądu [A DC]
Znamionowy pobór prądu [A DC]
Temperatura przechowywania [°C]
Temperatura pracy [°C]
Stopień ochrony [IP]
2
B
VAS/101
230
0,2
10
18
1 na 1’
0,5 na 3’
-25 ÷ +70
0 ÷ +35
30
Funkcje
Tabliczki zaciskowe ~
Sieć
~
2
M1
M2
– +
Tabliczki zaciskowe –
Zasilanie 18 VDC (*)
+
(*) Urządzenie jest chronione elektronicznie przed przeciążeniami i
zwarciami.
KIT FREE_LC-LVC 24810540 25-11-14_PL
LC-01 LVC-01
6.5
99
A
3.5
243
207
135
Montaż naścienny
Przy użyciu klucza imbusowego zdjąć płytkę . Przy użyciu dostarczonych kołków rozporowych przymocować panel zewnętrzny na żądanej
wysokości mając na uwadze położenie obiektywu kamery .
Przeprowadzić rurkę , wyjąć osłonę zaciskową i wykonać
połączenia. Założyć osłony zaciskowe i zamontować płytę przednią.
30
PP
PP
PP
ƒ
PP
PP
B
H= 165 cm
(ZALECANA
WYSOKOŚĆ)
ƒ
PP
KIT FREE_LC-LVC 24810540 25-11-14_PL
3
Montaż z wbudowaniem (opcjonalnie)
Wmurować w ścianę skrzynkę na żądanej wysokości, mając na uwadze
położenie obiektywu kamery . Przeprowadzić rurkę z przewodami
instalacji przez jedno z miejsc wykonania otworu ( punkt A).
Montując skrzynkę można uniknąć ewentualnych odkształceń poprzez
zastosowanie dostarczonej na wyposażeniu podkładki odległościowej
( punkt B).
Przy użyciu klucza imbusowego zdjąć płytkę . Umieścić ramkę we
wbudowywanej skrzynce , przeprowadzić przewody przez otwór
i zamocować panel zewnętrzny . Wyjąć osłonę zaciskową i wykonać połączenia. Po przeprowadzeniu połączeń, założyć ponownie
osłonę zaciskową i zamontować płytę przednią.
C
%
Akcesoria
Przycisk o pojedynczej wysokości DPS;
Daszek naścienny LTP;
Skrzynka do wbudowania LSI;
Ramka do wbudowania LCI;
$
D
E
F
4
Montaż i usuwanie modułów przycisków
Wprowadzić moduł przycisku zwracając uwagę na kierunek od góry
do dołu .
Wyjąć szybkę i wpisać nazwiska
zwracając uwagę, na stronę, jaką
wkładana jest szybka .
KIT FREE_LC-LVC 24810540 25-11-14_PL
G
H
1
2
Dane techniczne
I
Typ
Zasilanie (VDC)
Pobór (mA)
Pobór w trybie stand-by (mA)
Temperatura przechowywania (°C)
Temperatura robocza (°C)
Stopień IP
Wymiary karteczek z nazwiskami (mm)
Kamera
Standard video
Rozdzielczość (piksele)
Oświetlenie minimalne (LUKS)
LC/01-LVC/01
16-18
320
130
-25 ÷ + 70 °C
0 ÷ +35
54
53x13x0,3 lub 53x33x0,3
LVC/01
PAL/NTSC
680x512
1
Funkcje
Tabliczki zaciskowe BOUT Szynoprzewód
– Zasilanie
+ 16-18 VDC
Tabliczki zaciskowe RESET
–
M1
BOUT
Masa
Przycisk otwierający drzwi (NO)
–
Elektrozamek
12V - 1A max
Regulacje M2
Audio głośnik
Audio mikrofon
elektrozamek 1÷10 s (ustawienie fabryczne 1 s)
KIT FREE_LC-LVC 24810540 25-11-14_PL
5
Programowanie
Panel zewnętrzny jest dostarczany już skonfigurowany do wywoływania połączonego z którymkolwiek z NIGDY niezaprogramowanych unifonów wewnętrznych. Można jednakże dodać przyciski lub unifony w sposób wyjaśniony instrukcji programowania panelu zewnętrznego.
Przykład połączenia
M1
–
+
B
M/S
CL.RES
LITHOS
VAS/101
M2
M1
+
–
M2
A
6
+
BOUT
-
KIT FREE_LC-LVC 24810540 25-11-14_PL
KIT FREE_LC-LVC 24810540 25-11-14_PL
7
