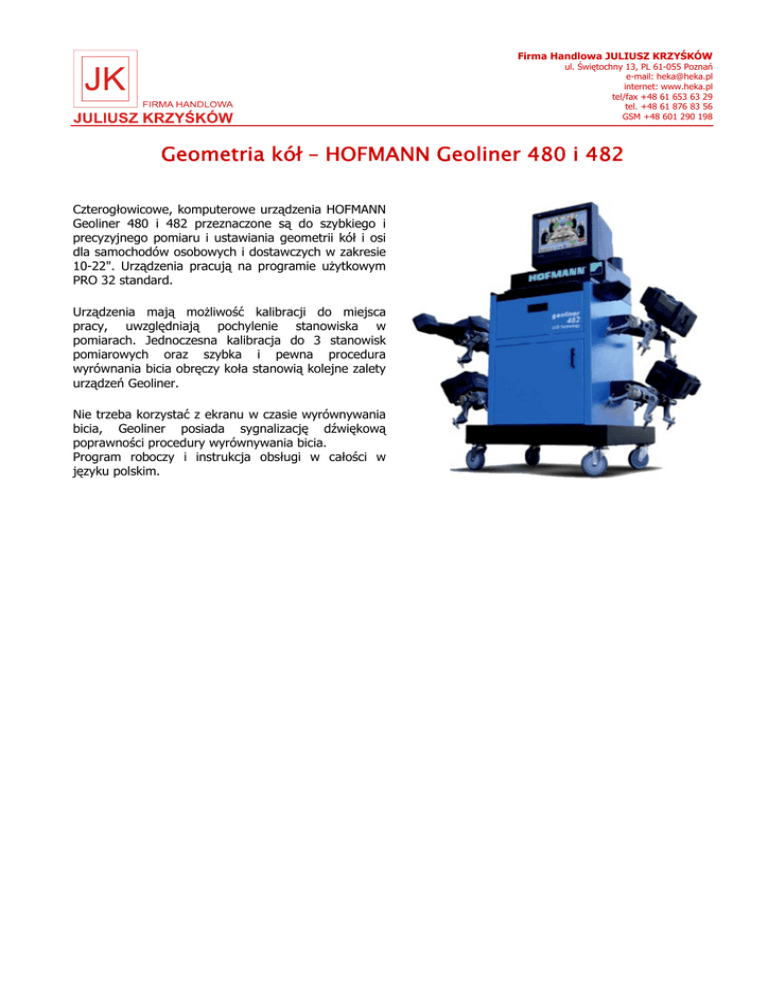

Geometria kół – HOFMANN Geoliner 480 i 482
Czterogłowicowe, komputerowe urządzenia HOFMANN
Geoliner 480 i 482 przeznaczone są do szybkiego i
precyzyjnego pomiaru i ustawiania geometrii kół i osi
dla samochodów osobowych i dostawczych w zakresie
10-22". Urządzenia pracują na programie użytkowym
PRO 32 standard.
Urządzenia mają możliwość kalibracji do miejsca
pracy, uwzględniają pochylenie stanowiska w
pomiarach. Jednoczesna kalibracja do 3 stanowisk
pomiarowych oraz szybka i pewna procedura
wyrównania bicia obręczy koła stanowią kolejne zalety
urządzeń Geoliner.
Nie trzeba korzystać z ekranu w czasie wyrównywania
bicia, Geoliner posiada sygnalizację dźwiękową
poprawności procedury wyrównywania bicia.
Program roboczy i instrukcja obsługi w całości w
języku polskim.
Charakterystyka Geoliner 480:
- specyficzne programy np.: regulacja ramy dodatkowej (Ford
Mondeo; Audi A4, A8; auta amerykańskie), regulacja zbieżności na
drążku kierowniczym z jednoczesnym centrowaniem koła kierownicy
- łatwa w obsłudze baza danych klientów, wyników pomiarów,
danych pojazdu
- możliwość samodzielnego wprowadzenia danych pomiarowych dla
50 modeli
- unikalny system kalibracji miejsca pracy urządzenia uwzględniający
niepoziomowość stanowiska
- klawiatura obsługowa na każdej głowicy
- niezwykle szybki system kompensacji bicia obręczy koła (patent)
- oprogramowanie i instrukcja obsługi w języku polskim
- podczerwieniowa, 8-sensorowa technika pomiaru
- możliwość pomiaru rozstawu kół i rozstawu osi w mm
- możliwość tworzenia indywidualnych programów pomiarowych
- mierzone parametry: wyprzedzenie sworznia zwrotnicy, pochylenia
- koła i zbieżności kół wyświetlane na jednym obrazie, co znacznie
- ułatwia prowadzenie wszelkich prac regulacyjnych
- permanentny system kontroli oprogramowania
- wskaźnik porównawczy wartości rzeczywistych z zadanymi
- prosty system aktualizacji bazy danych i oprogramowania poprzez
płyty CD
- elektroniczny pomiar różnicy skrętu kół kierowanych (opcjonalnie)
- wydruk wartości zmierzonych
- możliwość kalibracji urządzenia przez obsługującego (opcjonalnie)
- możliwość kontynuowania pomiarów po przerwaniu wiązki
pomiarowej
Wyposażenie standartowe:
- PC z systemem operacyjnym WIN 98 PL
- komplet (4 sztuki) głowic pomiarowych
- komplet (4 sztuki) przewodów połączeniowych
- kolorowy monitor 17”
- klawiatura z pokrowcem
- drukarka DIN A4 (kolor)
- blokader pedału hamulca oraz blokader położenia kierownicy
- zamknięty zestaw przewoźny z wyposażeniem standardowym
- komplet ramek z zabezpieczeniami na projektory
- opcjonalnie zestaw ramek szybkomocujących
- 2 mechaniczne płyty obrotowe ze skalą pod koła przednie
- opcjonalnie płyty elektroniczne
Zakres pomiarów oraz dokładność:
- zbieżność całkowita ± 2,4 - ± 0 1'
- przestawienie kół ± 2,0 - ± 0 1'
- pochylenie koła ± 13 - ± 0 1'
- kąt wyprzedzenie sworznia zwrotnicy ± 27 - ± 0 1'
- kąt pochylenia sworznia zwrotnicy ± 27 - ± 0 1'
- różnica kątów skrętu kół kierowanych ± 40 - ± 0 1'
- maksymalny kąt wychylenia (opcjonalnie) ± 60 - ± 0 1'
Charakterystyka Geoliner 482:
- specyficzne programy np.: regulacja ramy dodatkowej (Ford
Mondeo; Audi A4, A8; auta amerykańskie; Renault; Mercedes),
regulacja zbieżności na drążku kierowniczym z jednoczesnym
centrowaniem koła kierownicy
- łatwa w obsłudze baza danych klientów, wyników pomiarów,
danych pojazdu
- możliwość samodzielnego wprowadzenia danych pomiarowych dla
50 modeli
- unikalny system kalibracji miejsca pracy urządzenia uwzględniający
niepoziomowość stanowiska
- klawiatura obsługowa na każdej głowicy
- niezwykle szybki system kompensacji bicia obręczy koła (patent)
- oprogramowanie i instrukcja obsługi w języku polskim
- podczerwieniowa, 8-sensorowa technika pomiaru
- możliwość pomiaru rozstawu kół i rozstawu osi w mm
- możliwość tworzenia indywidualnych programów pomiarowych
- specyficzne dla pojazdu rysunki na temat sposobu regulacji
- mierzonych parametrów z opisem tekstowym
- mierzone parametry: wyprzedzenie sworznia zwrotnicy, pochylenia
- koła i zbieżności kół wyświetlane na jednym obrazie, co znacznie
- ułatwia prowadzenie wszelkich prac regulacyjnych
- permanentny system kontroli oprogramowania
- wskaźnik porównawczy wartości rzeczywistych z zadanymi
- napęd DVD do odczytu płyt z animacją sposobów regulacji
parametrów
- elektroniczny pomiar różnicy skrętu kół kierowanych (opcjonalnie)
- wydruk wartości zmierzonych
- możliwość kalibracji urządzenia przez obsługującego (opcjonalnie)
- możliwość kontynuowania pomiarów po przerwaniu wiązki
pomiarowej
- standard USB
Wyposażenie standartowe:
- PC firmy DELL (3 lata gwarancji) z systemem operacyjnym
WINDOWS XP PL
- 14 regionalnych banków danych regulacyjnych samochodów z
grafiką
- komplet (4 sztuki) głowic pomiarowych
- komplet (4 sztuki) przewodów połączeniowych
- kolorowy monitor 19”
- klawiatura z pokrowcem
- drukarka DIN A4 (kolor)
- bloker pedału hamulca oraz blokader położenia kierownicy
- zestaw przewoźny z wyposażeniem standardowym
- komplet ramek z zabezpieczeniami na projektory (opcjonalnie
zestaw ramek szybkomocujących)
- 2 mechaniczne płyty obrotowe ze skalą pod koła przednie
(opcjonalnie płyty elektroniczne)
Zakres pomiarów oraz dokładność:
- zbieżność całkowita ± 2,4 - ± 0 1'
- przestawienie kół ± 2,0 - ± 0 1'
- pochylenie koła ± 13 - ± 0 1'
- kąt wyprzedzenie sworznia zwrotnicy ± 27 - ± 0 1'
- kąt pochylenia sworznia zwrotnicy ± 27 - ± 0 1'
- różnica kątów skrętu kół kierowanych ± 40 - ± 0 1'
- maksymalny kąt wychylenia (opcjonalnie) ± 60 - ± 0 1'
Dane techniczne:
- zasilanie 200 – 240 V
- częstotliwość 50/60 Hz
- nośność płyt obrotowych każda 1200 kg
- zakres mocowania ramek 10” – 22”
Dane techniczne:
- zasilanie 200 - 240 V
- częstotliwość 50/60 Hz
- nośność płyt obrotowych każda 1200 kg
- zakres mocowania ramek 10” – 22”
- wymiar jednostki centralnej (szerokość x głębokość x wysokość)
1100x900x1650 mm
Odmiany: 482 R - tak samo jak geoliner 482 + komunikacja
radiowa; 482-MB: 8 czujników (technologia CCD), oprogramowanie
dla Mercedes Benz, obrotnice, dodatkowe akcesoria wykorzystywane
przy samochodach Mercedes Benz
