Przedsiębiorstwo Produkcyjno- Usługowo-Handlowe

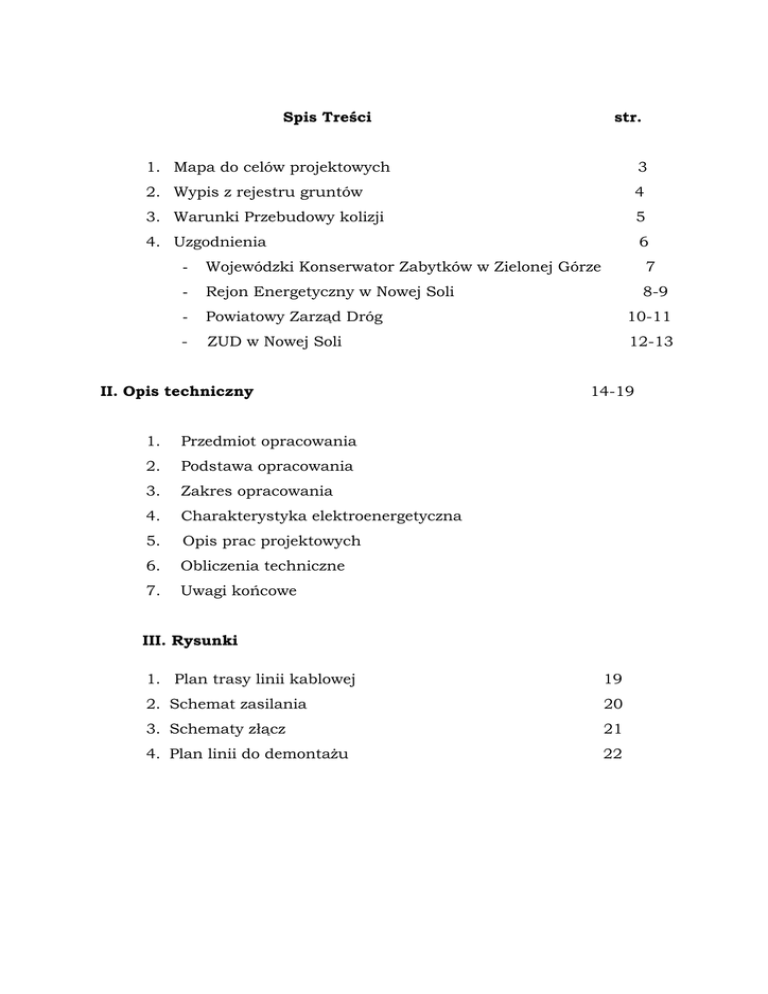

Spis Treści
str.
1. Mapa do celów projektowych
3
2. Wypis z rejestru gruntów
4
3. Warunki Przebudowy kolizji
5
4. Uzgodnienia
6
-
Wojewódzki Konserwator Zabytków w Zielonej Górze
7
-
Rejon Energetyczny w Nowej Soli
8-9
-
Powiatowy Zarząd Dróg
10-11
-
ZUD w Nowej Soli
12-13
II. Opis techniczny
1.
Przedmiot opracowania
2.
Podstawa opracowania
3.
Zakres opracowania
4.
Charakterystyka elektroenergetyczna
5.
Opis prac projektowych
6.
Obliczenia techniczne
7.
Uwagi końcowe
14-19
III. Rysunki
1. Plan trasy linii kablowej
19
2. Schemat zasilania
20
3. Schematy złącz
21
4. Plan linii do demontażu
22
Opis Techniczny
1. Przedmiot opracowania
Przedmiotem opracowania jest projekt budowlany przebudowy istniejącej linii
napowietrznej kolidującej z projektowaną przebudowy ulic Szerokiej, Kościelnej,
Plac Floriana na kablowe wraz z przyłączami.
2 . Podstawa opracowania
*
*
*
*
*
*
Zlecenie inwestora
Decyzja o warunkach zabudowy i zagospodarowaniu terenu
Warunki przebudowy kolizji
Mapa do celów projektowych w skali 1:500
Inwentaryzacja w terenie
Przepisy budowy urządzeń elektroenergetycznych oraz obowiązujące
normy branżowe.
3. Zakres
•
•
•
•
opracowania :
Budowa kabli
Montaż złącz kablowych
Wykonanie WLZ
Demontaż linii napowietrznej
4. Charakterystyka elektroenergetyczna
- napięcie sieci
- układ pracy sieci
- dopuszczalny procentowy spadek napięcia
- obliczeniowy
5. Linie kablowe
400/230V
TNC
du% = 10 %
cos ϕ = 0,93
Spełniając wymagania inwestora i na podstawie wytycznych wydanych
przez OD Zielona Góra, RD Nowa Sól w warunkach usunięcia kolizji i
zgodnie z obowiązującymi przepisami zaprojektowano:
a) Kabel nn o,4 kV
Istniejący kabel 0,4 kV YAKY 4x120mm2 relacji stacja
transformatorowa S-6511 a słup wirowany u zbiegu ulic Szerokiej i
Kuśnierskiej należy zdjąć ze słupa i wprowadzić do projektowanego
złącza kablowego SKV-7 nr1.
Do złącza nr 1 należy wprowadzić również pozostałe kale istniejące
Od stacji transformatorowej S-6517 ułożyć nowy odcinek kabla
Z projektowanego złącza ułożyć kabel YAKY 4 x 120mm2 do
projektowanego złącza ZK-3 zlokalizowanego na budynku nr 1przy
ul. Kościelnej zasilające kościół, plebanię i budynek nr1.
Stronę prawą ulicy Szerokiej zasilić z projektowanego złącza nr 1
kablem YAKY 4 x 120mm2 prowadzonym przelotowo poprzez
projektowane złącza zlokalizowane zgodnie z planem do istniejącego
przy Placu Wyzwolenia złącza ZK-1 nr 516/9/6 które należy
wymienić na ZK-2.
W celu zasilania strony lewej ul. Szerokiej należy istniejący kabel
YAKY 4 x 120mm2 relacji stacja transformatorowa S-6511 a słup
wirowany przy ul. Szerokiej nr 18 dł. 100mb.zdjąć ze słupa i
połączyć z projektowanym odcinkiem kabla poprzez mufę
przelotową ZRM-3.
Od mufy ułożyć kabel YAKY 4 x 120mm2 który wprowadzić do
projektowanego złącza ZK-3 nr 16 i dalej przelotowo poprzez
projektowane złącza zlokalizowane zgodnie z planem sytuacyjnym
do miejsca wykonania mufy kablowej z kablem YAKY 4 x 120mm2
zdjętym z istniejącego słupa po drugiej stronie ul. Szerokiej.
Kable należy układać na głębokości 0,7 m mierząc od powierzchni
ziemi do zewnętrznej powierzchni kabla.
W przypadku gruntu piaszczystego kable należy układać faliście
bezpośrednio na dnie wykopu. W innych przypadkach gdy dno
wykopu jest kamieniste lub istniejące zanieczyszczenia ziemi w
postaci ostrego żwiru, grysu i inne mogące uszkodzić izolację kabla
należy wykonać 10cm podsypkę pod kabel z żółtego piasku,
następnie ułożyć kabel i zasypać go 10cm warstwą piasku oraz
15cm warstwą gruntu rodzimego. Następnie rozciągnąć na całej
długości trasy kabla folię ostrzegawczą koloru niebieskiego o
szerokości 25cm i grubości co najmniej 0,5mm a wykop zasypać
pozostałym gruntem.
W ziemi kable należy zaopatrzyć w trwałe oznaczniki informacyjne
umieszczone co 10m wzdłuż trasy kabli, po obu stronach
przepustów oraz na zapasach kabli, których treść uzgodnić w
RD Nowa Sól.
W miejscu wykonania mufy należy pozostawić zapas kabla dł.1,0 m.
W przypadku kolizji projektowanego kabla z istniejącym
uzbrojeniem podziemnym należy nałożyć na projektowane kabe
przepusty ochronne PCV typu DVK ϕ 110.
Przejście kabli pod ulicą Kuśnierską i Kościelną wykonać
przeciskiem na głębokości 1,2 m od powierzchni drogi, a kable
prowadzić w rurach osłonowych PCV typu AROT SRS ϕ 110.
b) WLZ
Istniejących odbiorców zasilanych obecnie z linii napowietrznej należy w
uzgodnieniu z RD Nowa Sól przełączyć na zasilanie kablowe.
Z poszczególnych złącz wyprowadzić należy WLZ które należ połączyć
poprzez puszki rozgałęźne z istniejącymi instalacjami budynków.
Puszki łączeniowe należy przystosować do oplombowania.
c) Linia napowietrzna nn
Linię napowietrzną kolidujący z projektowaną rozbudową i przebudową
drogi należy zdemontować.
Materiały z demontażu przekazać na magazyn RD Nowa Sól.
d) Złącza kablowe
1) złącze nr 1, SKV-7 (sklep Arras)
Złącze kablowe SKV-7 wykonane z tworzywa sztucznego wolnostojące
należy usytuować przy bocznej ścianie sklepu Arras od strony drogi
dojazdowej, zwrócone drzwiczkami od ulicy Szerokiej z możliwością
swobodnego ich otwierania (szczegóły rys. nr1).
2) złącze nr 2, ZK-3 (ul. Kościelna 1)
Złącze kablowe ZK-3 wykonane z tworzywa sztucznego wolnostojące
należy usytuować przy wejściu do budynku od strony drogi
dojazdowej, zwrócone drzwiczkami do ulicy Kościelnej z możliwością
swobodnego ich otwierania (szczegóły rys. nr 2).
3) złącze nr 3, ZK-2 (ul. Szeroka 17)
Złącze kablowe ZK-2 wykonane z tworzywa sztucznego wnękowe
należy usytuować przy wejściu do budynku nr 17 od strony drogi
dojazdowej, zwrócone drzwiczkami do ulicy Szerokiej z możliwością
swobodnego ich otwierania (szczegóły rys. nr 3).
4) złącze nr 4, ZK-2 (ul. pasaż)
Złącze kablowe ZK-2 wykonane z tworzywa sztucznego wnękowe
należy usytuować na bocznej ścianie budynku nr 15 w miejsce
istniejącego złącza ZN-2 zwrócone drzwiczkami do przejścia na Pasaż
z możliwością swobodnego ich otwierania (szczegóły rys. nr 4).
5) złącze nr 5, ZK-1 (baza CPN)
Złącze kablowe ZK-1 wykonane z tworzywa sztucznego wolnostojące
należy usytuować przy portierni bazy CPN od strony drogi dojazdowej,
zwrócone drzwiczkami do ulicy Szerokiej z możliwością swobodnego
ich otwierania (szczegóły rys. nr 5).
6) złącze nr 6, ZK-2 (ul. Szeroka 11)
Złącze kablowe ZK-2 wykonane z tworzywa sztucznego wnękowe
należy usytuować na budynku 9 przy ul Szerokiej od strony drogi
dojazdowej, zwrócone drzwiczkami do ulicy z możliwością swobodnego
ich otwierania (szczegóły rys. nr 6).
7) złącze nr 7, ZK-1 (ul. Szeroka 7)
Złącze kablowe ZK-1 wykonane z tworzywa sztucznego wnękowe
należy usytuować na budynku 9 przy ul. Szerokiej od strony drogi
dojazdowej, zwrócone drzwiczkami do ulicy z możliwością swobodnego
ich otwierania (szczegóły rys. nr 7).
8) złącze nr 8, ZK-1 (ul. Szeroka 5)
Złącze kablowe ZK-1 wykonane z tworzywa sztucznego wnękowe
należy usytuować przy wejściu do budynku nr 5 przy ul. Szerokiej od
strony drogi dojazdowej, zwrócone drzwiczkami do ulicy z możliwością
swobodnego ich otwierania (szczegóły rys. nr 8).
9) złącze nr 9, ZK-2 (ul. Szeroka 3)-istniejące
Należy wykorzystać istniejące złącze kablowe ZK-2 zlokalizowane na
budynku nr 3 ul. Szeroka(szczegóły rys. nr 9).
10) złącze nr 10, ZK-2 (ul. Szeroka 1)-istniejące
Należy wykorzystać istniejące złącze kablowe ZK-2 zlokalizowane na
budynku nr 1 ul. Szeroka (szczegóły rys. nr 10).
11) złącze nr 11, ZK-2 (ul. Piłsudskiego 2) –podział sieci
Należy zdemontować istniejące złącze kablowe ZK-1 nr 516/9/6 przy
ul. Piłsudskiego 2. W miejsce złącza ZK-1 zabudować złącze kablowe
ZK-2 wykonane z tworzywa sztucznego wolnostojące
(szczegóły rys. nr 11).
12) złącze nr 12, SKV-7 (ul. Szeroka 4)
Złącze kablowe SKV-7 wykonane z tworzywa sztucznego wnękowe
należy usytuować w bramie budynku nr 4 ul. Szerokiej na bocznej
ścianie w miejsce istniejącego złącza ZN-2 (szczegóły rys. nr 12).
13) złącze nr 13, ZK-3 (ul. Szeroka 6)
Złącze kablowe ZK-3 wykonane z tworzywa sztucznego wolnostojące
należy usytuować na bocznej ścianie budynku nr 6 zwrócone
drzwiczkami do przejścia w podwórko z możliwością swobodnego ich
otwierania (szczegóły rys. nr 13).
14) złącze nr 14, ZK-3 (ul. Szeroka 10)
Złącze kablowe ZK-3 wykonane z tworzywa sztucznego wnękowe
należy usytuować na budynku nr 10 w miejsce istniejącego złącza
ZN-1 zwrócone drzwiczkami do ulicy z możliwością swobodnego ich
otwierania (szczegóły rys. nr 14).
15) złącze nr 15, ZK-2/2P (ul. Szeroka 12 sklep nasienny)-istniejące
Należy wykorzystać istniejące złącze kablowe ZK-2/2P zlokalizowane
przy budynku sklepu (szczegóły rys. nr 15).
16) złącze nr 16, ZK-3 (ul. Szeroka 18)
Złącze kablowe ZK-3 wykonane z tworzywa sztucznego wnękowe
należy usytuować na bocznej ścianie budynku nr 18 zwrócone
drzwiczkami do ulicy z możliwością swobodnego ich otwierania
(szczegóły rys. nr 16).
17) złącze nr 17, ZK-1 (ul. Kościelna 2) Plebania
Należy wykorzystać istniejące złącze kablowe ZK-1 zlokalizowane na
budynku Plebani (szczegóły rys. nr 17).
18) złącze nr 18, ZK-1 (ul. Szeroka) Komputery
Należy wykorzystać istniejące złącze kablowe ZK-1 zlokalizowane na
budynku sklepu komputerowego od strony ul. Kusnierskiej
(szczegóły rys. nr 18).
19) złącze nr 19, ZK-1 (ul. kościół)
Złącze kablowe ZK-1 wykonane z tworzywa sztucznego wolnostojące
należy usytuować przy wejściu roboczym do kościoła zlokalizowanym
w pobliżu zachrystji zwrócone drzwiczkami do ulicy z możliwością
swobodnego ich otwierania (szczegóły rys. nr 19).
.
e) Uziemienia
Projektowane złącza kablowe nr 1, 11, 12, 18 należy uziemić
zgodnie ze schematem a wartość rezystancji nie może przekraczać
wartości R ≤ 30Ω .
Uziom można wykonać z taśmy ocynkowanej Fe/Zn 25 x 4
ułożonej w rowie kablowym w odległości 15cm od kabla , lub
stosując typowe pręty uziomowe typu Galmar w ilości pozwalającej
uzyskanie pożądanej wartości rezystancji (uziom pionowy Galmar).
Taśmę uziemiającą należy łączyć przez spawanie a miejsca spawu
zabezpieczyć przed korozją.
f) Ochrona od porażeń
- Ochronę przed dotykiem bezpośrednim stanowić będzie :
1) izolacja robocza przewodów i kabli.
2) obudowa i zamknięcie złącz, szafek.
- Ochrona przed dotykiem pośrednim zrealizowana będzie przez :
1) samoczynne szybkie wyłączenie zasilania
g) Uwagi
końcowe .
Trasa wszystkich nowych odcinków kabli podlegają wytyczeniu
przez służby geodezyjne.
Wykopy pod kabel w związku z uzbrojeniem terenu oraz trasą kabla w
pobliżu prywatnych posesji należy wykonywać ręcznie.
W miejscach kolizji projektowanego kabla oświetleniowego z istniejącymi
kablami energetycznymi zaprojektowano rury osłonowe.
Zachować odległość 0,5m projektowanych słupów od istniejących kabli
energetycznych.
Całość robót wykonać zgodnie z obowiązującymi normami i
przepisami.
Wykonać powykonawczy plan trasy ułożonych kabli z naniesieniem
odległości od punktów stałych.
Ułożenie kabli przed zasypaniem należy zgłosić do :
• Rejonu Dystrybucji w Nowej Soli w celu odbioru sposobu jakości
wykonania projektowanego kabla oświetleniowego.
• Pracowni Geodezyjnej w celu inwentaryzacji powykonawczej
trasy kabla
Biuro Projektów
i Mostów
„PRODiM”
"JUSBUD" Dróg
Nowa
Sól ul.W
itosa 22/1
Rys. nr
Skala
Projektant
Obiekt.
Przebudowa istniejacej linii napowietrznej na
kablową Nowa Sól ul. Szeroka.
Treść
Opis prac projektowych przebudowy kolizji
m gr inż. Janusz Oczkowicz upr.Proj 55/75/ZG
Schemat przebudowy napowietrznej linii energetycznej kolidującej
z projektowaną budową drogi na kablową
Nowa Sól ul. Szeroka strona prawa
ZK-1 nr 19 kościół
Plebania
Kościelna 1 ZK-3 nr 2
Istniejący kabel
YAKY 4x120 mm 2
kier. S-6516
YAKY 4x35 mm 2
Dł. 60mb
Sklep Arras
Istniejący kabel
YAKY 4x120 mm 2
kier. S-6511
SKV-7 nr 1
Istniejący kabel
YAKY 4x35 mm 2
Sklep Arras
ZK-1 nr 17
YAKY 4x35 mm 2
Dł. 10mb
ZK-1 nr 18
Szeroka 17
ZK-2 nr 3
Istniejące
sklep komputerowy
WLZ YKY 4x16 mm 2
Dł. 50mb
Szeroka 15 w miejsce
istniejącego złącza ZN
ZK-2 nr 4
YAKY 4x120 mm 2
Dł. 30mb
Baza CPN
ZK-1 nr 5
YAKY 4x120 mm 2
Dł. 40mb
YAKY 4x120 mm 2
Dł. 15mb
YAKY 4x120 mm 2
Dł. 20mb
ZK-1 nr 8
YAKY 4x120 mm 2
Dł. 20mb
YAKY 4x120 mm 2
Dł. 15mb
Istniejący kabel
YAKY 4x120
kier S-6516 Nowa Sól
YAKY 4x120 mm 2
Dł. 60mb
nr 11
Piłsudskiego 2
Podział sieci
ZK-2 nr 10
ZK-2 nr 6
Szeroka 7
ZK-1 nr 7 Szeroka 7
Szeroka 5
Szeroka 3
Istniejące ZK-2
ZK-2 nr 9
Szeroka 1
Istniejące ZK-2
BUD" Nowa
ul.Witosa
22/1M”
Biur"JUSo Projektów
Dróg iSól
Mostów
„PRODi
Rys.nr
Skala
Projektant
Obiekt
Przebudowa istniejacej linii napowietrznej na
kablową ul. Szeroka Nowa Sól
Treść
Schemat przebudowy Szeroka strona prawa
mgr inż. Janusz oczkowicz pr.Proj 67/87/ZG
Schemat przebudowy napowietrznej linii energetycznej kolidującej
z projektowaną budową drogi na kablową
Nowa Sól ul. Szeroka strona lewa
Projektowana mufa
przelotowa ZRM-3
YAKY 4x120 mm 2 Dł. 25mb
Istniejący kabel YAKY 4x120 mm 2
kier. S-6516
Szeroka 18
YAKY 4x120 mm 2 Dł. 40mb
ZK-3 nr 16
Szeroka 12
sklep nasienny
ZK-2/2P
nr 15
WLZ YKY 4x10 mm 2 Dł. 40mb Oficyna
YAKY 4x120 mm 2 Dł. 60mb
ZK-3 nr 14
YAKY 4x120 mm 2 Dł. 30mb
Szeroka 10
WLZ YKY 4x10 mm 2 Dł. 15mb Garaże
YAKY 4x120 mm 2 Dł. 25mb
ZK-3 nr 13
Szeroka 6
Istniejący kabel
YAKY 4x120
kier S-6511
WLZ YKY 4x10 mm 2 Dł. 50mb Oficyna
YAKY 4x120 mm 2
Dł. 15mb
Projektowana mufa
przelotowa ZRM-3
SKV-7 nr 12
Szeroka 4
podział sieci
Biuro"JUSProjektów
i Mostów
„PRODiM”
BUD"Dróg
Nowa
Sól ul.Witosa
22/1
Rys.nr
Skala
Projektant
Obiekt
Przebudowa istniejacej linii napowietrznej na
kablową ul. Szeroka Nowa Sól
Treść
Schemat przebudowy Szeroka strona lewa
mgr inż. Janusz oczkowicz pr.Proj 67/87/ZG
Przebudowy napowietrznej linii energetycznej kolidującej z
projektowaną budową drogi na kablową
Nowa Sól ul. Szeroka Schemat złącz nr 1, 2, 18
SKV-7 nr 1 Sklep Arras
PBD-00
3x40A
5
6
NH-00
3x40A
NH-00
3x40A
YAKY 4x35mm kier.
ZK-1 nr 17 Plebania
YDY 4x10mm kier.
Budynek Kościelna 1
PBD-1
3x63A
7
NH-00
YAKY 4x35mm kier.
Sklep Arras
YAKY 4x35mm kier.
ZK-1 nr 18 komputery
NH-1
3x160A
YAKY 4x120mm kier.
SKV-7 sklep Arras
ZK-1 nr 19
kościół
4
NH-1
3x100A
NH-1
YAKY 4x120mm
kier. S-6516
YDY 4x10mm
kier. kościół
YAKY 4x120mm
kier. S-6511
NH-1
3x200A
3
YAKY 4x120mm kier.
ZK-2 nr 3 Szeroka 17
Podział
sieci
YAKY 4x35mm dł. 60 mb
2
YAKY 4x120mm kier.
ZK-3 nr 2 Kościelna 1
1
PBD-1
3x40A
ZK-3 nr 2
Kościelna 1
PBD-1
3x40A
Fundament
Biuro"JProje
i Mostów
„PRODiM”
US- kBtów
UD"Dróg
Nowa
Sól ul.Witosa
22/1
Rys.nr
Skala
Projektant
Obiekt
Przebudowa istniejacej linii napowietrznej na
kablową ul. Szeroka Nowa Sól
Treść
Schemat złącz kablowych
mgr inż. Janusz oczkowicz pr.Proj 67/87/ZG
PBD-1
3x32A
ZK-2 nr 4
Szeroka 15
PBD-1
3x32A
WLZ YDY 4x10mm
kier. Puszka ASXSn
YDY 4x10mm
kier. Bud. Szeroka 17
Ist. WLZ Gazeta
Regionalna
Ist. WLZ YDY 4x10mm
kier. Budynek Szeroka 15
Przebudowy napowietrznej linii energetycznej kolidującej z
projektowaną budową drogi na kablową
Nowa Sól ul. Szeroka Schematy złącz nr 3, 4, 5, 6.
PBD-1
3x40A
ZK-2 nr 3
Szeroka 17
PBD-1
3x40A
YAKY 4x120mm
kier. SKV-7 sklep Arras
ZK-1 nr 5
Baza CPN
PBD-1
3x80A
WLZ YDY 4x10mm
kier. Bud. Szeroka 9
WLZ YDY 4x10mm
kier. Bud. Szeroka 11
YKY 4x16mm
kier. Baza CPN
PBD-1
3x40A
ZK-2 nr 6
Szeroka 9
PBD-1
3x40A
Fundament
YAKY 4x120mm
kier. ZK-1 nr 7 Szeroka 9
YAKY 4x120mm dł. 30 mb
YAKY 4x120mm dł. 40 mb
YAKY 4x120mm dł. 40 mb
Biuro"J
Proje
i Mostów
„PRODiM”
US- kBtów
UD"Dróg
Nowa
Sól ul.Witosa
22/1
Rys.nr
Skala
Projektant
Obiekt
Przebudowa istniejacej linii napowietrznej na
kablową ul. Szeroka Nowa Sól
Treść
Schemat złącz kablowych
mgr inż. Janusz oczkowicz pr.Proj 67/87/ZG
Istniejące
ZK-2 nr 9
Szeroka 3
PBD-1
1x50A
PBD-1
3x32A
ZK-1 nr 7
Szeroka 9
PBD-1
3x63A
YAKY 4x120mm dł. 20 mb
YAKY 4x120mm
kier. ZK-2 Szeroka 9
Ist. WLZ
Ist. WLZ
Ist. WLZ
YAKY 4x120mm dł. 15 mb
YAKY 4x120mm dł. 20 mb
PBD-1
3x32A
ZK-1 nr 8
Szeroka 5
Istniejące
ZK-2 nr 10
Szeroka 15
ZK-2 nr 11
Piłsudskiego
PBD-1
3x32A
PBD-1
Fundament
YAKY 4x120mm dł. 60 mb
PBD-1
3x40A
YAKY 4x120mm
kier. ZK nr 516/9/5
PBD-1
3x32A
YKY 4x10mm
kier. Bud. Szeroka 7
YKY 4x16mm
kier. Baza CPN
Ist. WLZ
Ist. WLZ
Przebudowy napowietrznej linii energetycznej kolidującej z
projektowaną budową drogi na kablową
Nowa Sól ul. Szeroka Schematy złącz nr 7, 8, 9, 10, 11.
Biuro"J
Proje
i Mostów
„PRODiM”
US- kBtów
UD"Dróg
Nowa
Sól ul.Witosa
22/1
Rys.nr
Skala
Projektant
Obiekt
Przebudowa istniejacej linii napowietrznej na
kablową ul. Szeroka Nowa Sól
Treść
Schemat złącz kablowych
mgr inż. Janusz oczkowicz pr.Proj 67/87/ZG
Przebudowy napowietrznej linii energetycznej kolidującej z
projektowaną budową drogi na kablową
Nowa Sól ul. Szeroka Schemat złącz nr 12, 13, 14
SKV-7 nr 12 Szeroka 4
na klatce schodowej
YDY 4x10mm WLZ
kier. sklep
NH-00
3x40A
NH-00
3x40A
WLZ YKY 4x10mm
kier. garaże
PBD-1
3x40A
PBD-1
3x40A
7
ZK-3 nr 14
Szeroka 10
Fundament
PBD-1
NH-00
3x32A
YDY 4x10mm WLZ
kier. Oficyna w podwórku
NH-1
3x500A
YDY 4x10mm WLZ
kier. bud. Szeroka nr 4
YDY 4x10mm WLZ
kier. bud. Szeroka nr 2
YAKY 4x120mm dł. 25 mb
PBD-1
6
YDY 4x10mm WLZ kier.
Oficyna w podwórku
NH-1
3x50A
NH-1
ZK-3 nr 13
Szeroka 6
5
YDY 4x10mm WLZ
kier. sklep
4
WLZ YDY 4x10mm
kier. Bud. Szeroka 10
PBD-1
3x40A
PBD-1
1x25A
YAKY 4x120mm
kier. Ist ZK-2/2P
sklep nasienny 2
YAKY 4x120mm
Plac Wyzwolenia
YAKY 4x120mm dł. 20 mb
NH-1
3x200A
3
Podział
sieci
YAKY 4x120mm dł. 30 mb
2
WLZ YDY 4x10mm
kier. Bud. Szeroka 6
1
Biuro"J
Proje
Dróg
i Mostów
„PRODiM”
US-kBtów
UD"
Nowa
Sól ul.Witosa
22/1
Rys.nr
Skala
Projektant
Obiekt
Przebudowa istniejacej linii napowietrznej na
kablową ul. Szeroka Nowa Sól
Treść
Schemat złącz kablowych
mgr inż. Janusz oczkowicz pr.Proj 67/87/ZG
YDY 4x10mm WLZ
WLZ YDY 4x10mm
kier. Bud. Szeroka 16
Przebudowy napowietrznej linii energetycznej kolidującej z
projektowaną budową drogi na kablową
Nowa Sól ul. Szeroka Schemat złącza nr 16
PBD-1
3x40A
PBD-1
YAKY 4x120mm
kier. S-6511
YAKY 4x120mm dł. 25 mb
YAKY 4x120mm
Kier. ZK-2/2P Szeroka 12
sklep nasienny
PBD-1
3x25A
ZK-3 nr 16
Szeroka 18
Biuro"JUS
Proje-kBUD"
tów Dróg
i Mostów
„PRODiM”
Nowa
Sól ul.Witosa
22/1
Rys.nr
Skala
Projektant
Obiekt
Przebudowa istniejacej linii napowietrznej na
kablową ul. Szeroka Nowa Sól
Treść
Schemat złącz kablowych
mgr inż. Janusz oczkowicz pr.Proj 67/87/ZG
