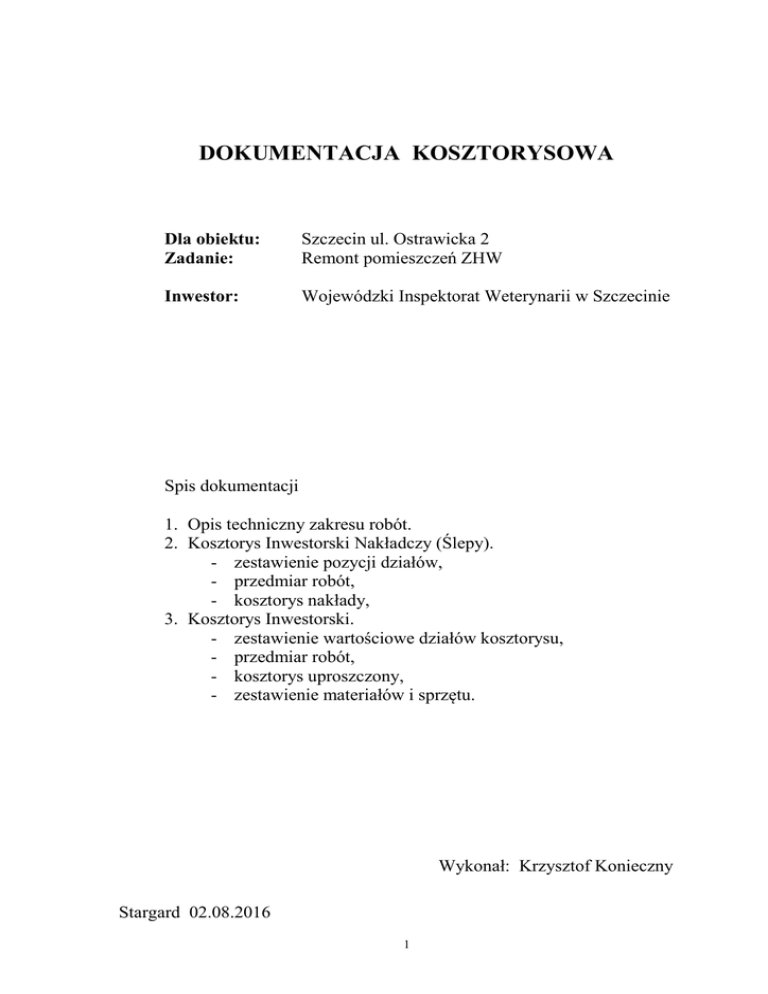

DOKUMETACJA KOSZTORYSOWA
Dla obiektu:
Zadanie:
Szczecin ul. Ostrawicka 2
Remont pomieszczeń ZHW
Inwestor:
Wojewódzki Inspektorat Weterynarii w Szczecinie
Spis dokumentacji
1. Opis techniczny zakresu robót.
2. Kosztorys Inwestorski Nakładczy (Ślepy).
- zestawienie pozycji działów,
- przedmiar robót,
- kosztorys nakłady,
3. Kosztorys Inwestorski.
- zestawienie wartościowe działów kosztorysu,
- przedmiar robót,
- kosztorys uproszczony,
- zestawienie materiałów i sprzętu.
Wykonał: Krzysztof Konieczny
Stargard 02.08.2016
1
OPIS TECHICZY
Zakresu robót remontowych w budynku biurowym przy ul. Ostrawickiej 2 w Szczecinie,
objętych kosztorysem.
I.
ZAKRES ROBÓT
Remontem objęte są:
• Piwnica – pomieszczenie chłodni i mroźni.
• Parter – progi w pomieszczeniach 7 i 8 oraz malowanie pomieszczenia nr 10.
• I piętro – pomieszczenie nr 101, 102 i korytarz.
• II piętro – pomieszczenie nr 201.
• IV piętro – pomieszczenia nr 407, 408, 413, 414 oraz parapety okienne zewnętrzne.
• Dach
PIWICA
Pomieszczenie chłodni – 4,80 m2
- Zerwanie posadzki z mas żywicznych
- Przygotowanie podłoża z wyrównaniem nierówności
- Ułożenie płytek terakotowych mrozoodpornych na zaprawie mrozoodpornej.
Pomieszczenie mroźni – 6,38 m2
- Zerwanie posadzki z mas żywicznych
- Przygotowanie podłoża z wyrównaniem nierówności
- Ułożenie płytek terakotowych mrozoodpornych na zaprawie mrozoodpornej.
Pomieszczenie 01 – prysznic
- Montaż ścianki prysznicowej z drzwiami przesuwnymi – wymiary pobrać z gruntu
- Montaż uchwytu do słuchawki prysznicowej
- Uzupełnienie węża prysznicowego wraz ze słuchawką
- Umocowanie drzwiczek rewizyjnych pod brodzikiem prysznicowym
- Wymiana syfonu brodzika prysznicowego
- Udrożnienie kanalizacji odpływowej z brodzika.
PARTER
Pomieszczenie nr 7 i 8
- Usunięcie z progów taśm ostrzegawczych
- Montaż progów metalowych – listwy prefabrykowane
- Dopasowanie skrzydeł drzwiowych do nowych progów
Pomieszczenie nr 10 – 17,40 m2
- Zabezpieczenie podłóg i urządzeń przed malowaniem
- Malowanie ścian farbą emulsyjną w kolorze białym wraz z przygotowaniem
powierzchni
- Malowanie części sufitów z płyt GK farbą emulsyjną w kolorze białym wraz z
przygotowaniem powierzchni
Pomieszczenie socjalne – 5,17 m2
- Zabezpieczenie podłóg i drzwi przed malowaniem
2
-
-
Malowanie sufitów farbą emulsyjną w kolorze białym wraz z przygotowaniem
powierzchni
Malowanie ścian farbą akrylową zmywalną w kolorze pastelowym wraz z
przygotowaniem powierzchni
Wymiana skrzydła drzwiowego przeszklonego lewego na pełne, wyposażone w
zamek z wkładką patentowa i klamką.
I PIĘTRO
Pomieszczenie nr 101
- Likwidacja pęknięć w ościeżach drzwiowych wewnętrznych i zewnętrznych
- Malowanie ościeży drzwiowych w istniejącym kolorze
Pomieszczenie nr 102
- Zabezpieczenie części pomieszczenia przed malowaniem
- Malowanie jednej ściany o powierzchni 18,0m2 w istniejącym kolorze
Korytarz
- Zabezpieczenie części korytarza przed malowaniem
- Malowanie jednej ściany (prawej) na długości 16,0m w istniejącym kolorze
II PIĘTRO
Pomieszczenie nr 201 – 16,53 m2
- Zbicie uszkodzonych płytek na powierzchni 2,20 m2 (od drzwi do okna)
- Uzupełnienie tynku wraz ze szpachlowaniem po zbitych płytkach
- Zabezpieczenie posadzek i stolarki przed malowaniem
- Malowanie całego pomieszczenia w istniejącym kolorze
Pomieszczenie nr 216 – 15,80 m2
- Likwidacja ścianki PCV o powierzchni 8,54 m2
- Demontaż istniejących koryt instalacyjnych z PCV
- Uzupełnienie tynku po zdemontowanej ściance
- Zabezpieczenie posadzek i stolarki przed malowaniem
- Szpachlowanie ścian i sufitu
- Malowanie całego pomieszczenia w istniejącym kolorze
- Wymiana istniejącej wykładziny PCV wraz z listwami.
IV PIĘTRO
Korytarz
- Zabezpieczenie części korytarza przed malowaniem
- Malowanie jednej ściany na długości 42,0m w istniejącym kolorze
- Wymiana uszkodzonych thermateksów 60x60cm w suficie – 6 szt.
Pomieszczenie nr 407
- Zabezpieczenie folią sprzętu pod wyciągiem wentylacyjnym
- Naprawa tynku na suficie przy wyciągu wentylacyjnym
- Malowanie farbą emulsyjną fragmentu naprawianego sufitu – około 2m2
Pomieszczenie nr 408
- Zabezpieczenie części posadzki przed malowaniem
- Malowanie jednej ściany o pow. 11,80 m2 w istniejącym kolorze
Pomieszczenie nr 413 i 414 – 16,40 m2 x 2
3
-
Zabezpieczenie posadzek o stolarki przed malowaniem
Likwidacja zacieków
Przygotowanie powierzchni z podszpachlowaniem nierówności
Malowanie pomieszczeń (sufity i ściany) w istniejącym kolorze
Pomieszczenie nr 408, 409, 415
- Likwidacja przecieków przy oknach poprzez uszczelnienie silikonem parapetów
okiennych zewnętrznych.
Dach
- Naprawa uszkodzonego miejsca w pokryciu papowym – szt. 1
- Wypełnienie szczelin i pęknięć w pokryciu papowym kitem asfaltowym
- Naprawa pęknięć w pokryciu papowym poprzez przyklejenie pasa papy szerokości
50 cm na łącznej długości 17,0 m.
- Uszczelnienie styku rury wywiewnej ze ścianą (przy oknie wyjścia na dach).
II. MATERIAŁY
1. Materiały malarskie.
W robotach malarskich należy stosować gotowe, produkowane fabrycznie materiały.
Charakteryzują się one znacznie wyższą jakością w porównaniu do farb
przygotowywanych na budowie.
Wszystkie materiały muszą mięć odpowiednie atesty i certyfikaty potwierdzające ich
przydatność w budownictwie.
Kolorystykę pomieszczeń należy uzgadniać z inwestorem – dotyczy malowania całych
pomieszczeń.
2. Posadzki
Do układania płytek stosuje się gotową zaprawę klejącą mrozoodporną przygotowaną
zgodnie z instrukcją producenta.
Płytki posadzkowe mrozoodporne, przeznaczone do pomieszczeń o temperaturze -250C o
wymiarach 30x30 cm, lub zbliżonych. Kolor płytek - odcień jasny, beż lub popiel.
Wzory i kolorystyka płytek wymagają akceptacji zamawiającego.
Listwy progowe metalowe systemowe.
3. Dach
Papa termozgrzewalna modyfikowana SBS wierzchniego krycia na włókninie poliestrowej,
o zwiększonej wytrzymałości na rozerwania, grubości minimum 5mm.
4. Inne roboty budowlane
Do robót budowlanych należy stosować materiały zgodnie z wyszczególnieniem w
kosztorysie, dopuszczone do stosowania w budownictwie.
III. WARUKI WYKOAIA ROBÓT
1.
Roboty budowlane prowadzone będą przy czynnych pomieszczeniach biurowych i
laboratoryjnych, w godzinach od 7 do 15.
2.
Sposób organizacji ruchu należy uzgodnić z inwestorem.
3.
Wszystkie roboty należy wykonywać zgodnie z „Warunkami technicznymi
wykonania i odbioru robót budowlano montażowych”.
4
