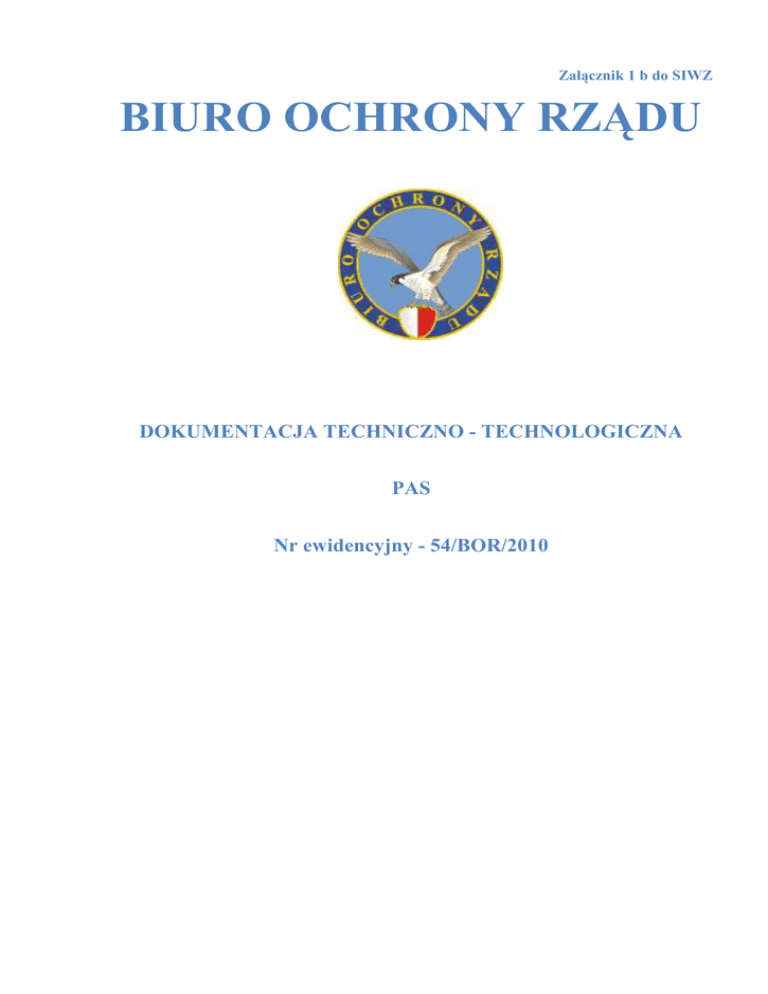

BIURO OCHRONY RZĄDU

Załącznik 1 b do SIWZ
BIURO OCHRONY RZĄDU
DOKUMENTACJA TECHNICZNO - TECHNOLOGICZNA
PAS
Nr ewidencyjny - 54/BOR/2010
SPIS TREŚCI
1. Fotografia pasa.
3
2. Opis ogólny pasa.
4
3. Wymagania techniczne.
4
3.1. Wykaz materiałów i dodatków.
4
4. Zestawienie elementów składowych.
5
5. Opis wykonania pasa.
5-6
6. Cechowanie i pakowanie.
6
6. 1. Cechowanie.
6
6.2. Pakowanie.
6
7. Rysunki techniczne.
7-9
8. Tabela wymiarów wyrobu gotowego.
10
9. Arkusz ewidencji wprowadzonych zmian.
11
2
1. FOTOGRAFIA PASA.
Fotografia nr 1 – pas.
3
2. OPIS OGOLNY PASA.
Pas wykonany jest ze skóry bydlęcej blankowej w kolorze czarnym. Pas zapinany na
klamrę z dwoma trzpieniami i knopik. Spód pasa na odcinku ozdobnego przeszycia podklejony
jest podszewką skórzaną bydlęcą lub świńską z licem naturalnym w kolorze naturalnym. Pas
wyposaŜony jest w dwie przesuwki zakończone półkółkami oraz przesuwką bez półkółka.
3. WYMAGANIA TECHNICZNE.
Do wykonania pasa obowiązuje:
- zatwierdzona dokumentacja techniczno – technologiczna,
- zatwierdzony wzór.
3.1. WYKAZ MATERIAŁÓW I DODATKÓW.
Zestawienie podstawowych materiałów zasadniczych i dodatków przestawia tabela nr 1.
Tabela nr 1
Lp.
Część pasa
Materiał
Wymagania
1
2
3
4
1.
Zewnętrzna.
2.
Wewnętrzna.
Skóra bydlęca blankowa o grubości 3,4÷3,5
mm w kolorze czarnym.
Podszewka bydlęca lub świńska z licem
naturalnym w kolorze naturalnym.
PN-P-22222:1989
PN-P-22218:1986
- klamra niklowana z dwoma trzpieniami;
- knopik niklowany;
3.
Okucia.
- podkładka pod knopik;
wg wzoru
- półkółko;
- nity dwustronne wypukłe niklowane nr 9.
4.
Nici.
Nici maszynowe czarne 235 dtex x 3.
5.
Klej.
Do skóry.
PN-EN 12590:2002
-
4
4. ZESTAWIENIE ELEMENTÓW SKŁADOWYCH.
Zestawienie elementów składowych przedstawia tabela nr 2.
Tabela nr 2
L.p.
Część pasa
Materiał
Ilość
1
2
3
4
1.
Zewnętrzna.
2.
Wewnętrzna.
3.
Okucia.
Skóra bydlęca blankowa o grubość 3,4÷3,5
mm w kolorze czarnym lub białym.
Podszewka bydlęca lub świńska z licem
naturalnym w kolorze naturalnym.
1
1
- klamra niklowana z dwoma trzpieniami;
1
- knopik niklowany;
1
- podkładka pod knopik;
1
- półkółko;
2
- nity dwustronne wypukłe niklowane nr 9.
6
5. OPIS WYKONANIA PASA.
Opis wykonania pasa przedstawia się następująco:
1) Kruponowanie skóry bydlęcej blankowej i podszewkowej.
2) Krojenie skóry blankowej na wielonoŜówce.
3) Krojenie podszewki bydlęcej lub świńskiej z licem naturalnym w kolorze naturalnym.
4) Wybijanie otworów na zapięcie i nitowanie klamry.
5) Ścienianie na ścieniarce taśmowej pasa do grubości jak w dokumentacji.
6) Sfazowanie brzegów pasa od strony wewnętrznej (mizdry).
7) ZałoŜenie knopika do pasa.
8) Malowanie brzegów pasa oraz klapki wodą klejową.
9) Podklejanie podszewki pod pas od strony wewnętrznej.
10) Szycie pasa w miejscach ozdobnych.
11) Nitowanie 2 przesuwek z półkółkami.
12) Ręczne szycie przesuwki bez półkółka.
13) Obcięcie i przypalenie końcówek nici.
14) ZałoŜenie przesuwek na pas.
15) Cechowanie pasa.
5
16) Pakowanie.
Powierzchnia pasa powinna być jednolita pod względem jakości, bez zacięć, zadrapań,
plam, zabrudzeń i załamań. Szycie pasa powinno być równe bez przepuszczeń, przerwań nici, a
ściegi bez miejscowych skupień. Zakończenie szycia powinno być zabezpieczone przed
pruciem. Dopuszcza się odchylenia od linii szycia 0,5 mm. Pas i podszewka muszą być
wykonane z jednolitego elementu skóry, nie dopuszcza się sztukowania. Zastosowane okucia nie
mogą posiadać zarysowań i skaleczeń. Klamra nie moŜe mieć ostrych kantów.
6. CECHOWANIE I PAKOWANIE.
6.1. CECHOWANIE.
Na wewnętrznej stronie pasa naleŜy umieścić w sposób trwały następujące dane: rozmiar
pasa, nazwę producenta oraz datę produkcji (m-c i rok).
Do kaŜdego pasa naleŜy przymocować etykietkę jednostkową zawierającą:
- nazwę producenta,
- rozmiar,
- numer wzoru (54/BOR/2010) ,
- datę produkcji (miesiąc i rok),
- numer partii produkcyjnej,
- informacja o okresie uŜytkowania i gwarancji (normatywny okres uŜywalności - 4 lat).
6.2. PAKOWANIE.
Pasy wiązane po 10 sztuk kaŜdego rozmiaru układa się w pudle kartonowym po 5
wiązek. Na karton naleŜy nakleić etykietę zbiorczą zawierającą dane zawarte na etykiecie
jednostkowej poszerzone o ilość sztuk w kartonie.
6
7. RYSUNKI KONSTRUKCYJNE.
Rysunek nr 1 – pas.
7
Rysunek nr 2 – klapka pod klamrę.
8
Rysunek nr 3 – przesuwka pasa i do półkółka.
9
8. TABELA WYMIARÓW WYROBU GOTOWEGO.
Tabela nr 3
Dopuszczalne odchylenie
Lp.
Rozmiar pasa
Długość pasa w mm
1
2
3
4
1.
1
1150
±15
2.
2
1250
±15
3.
3
1350
±15
4.
4
1450
±15
w mm
PoniŜsze wymiary dotyczą wszystkich rozmiarów:
Szerokość pasa
– 45 ± 1,5 mm.
Szerokość przesuwki
– 15 ± 1,0 mm.
Szerokość przesuwki z półkółkami – 17 ± 1,0 mm.
10
9. ARKUSZ EWIDENCJI WPROWADZONYCH ZMIAN.
L.p.
1.
Data
Zmiana dotyczy
Akceptacja
(strona i ewentualnie treść zmiany)
(data i podpis)
03.02.2010r. W przypadku zmiany normy metody badań,
Uwagi
03.02.1010 r.
dopuszcza się moŜliwość badań wg normy
aktualnie obowiązującej.
