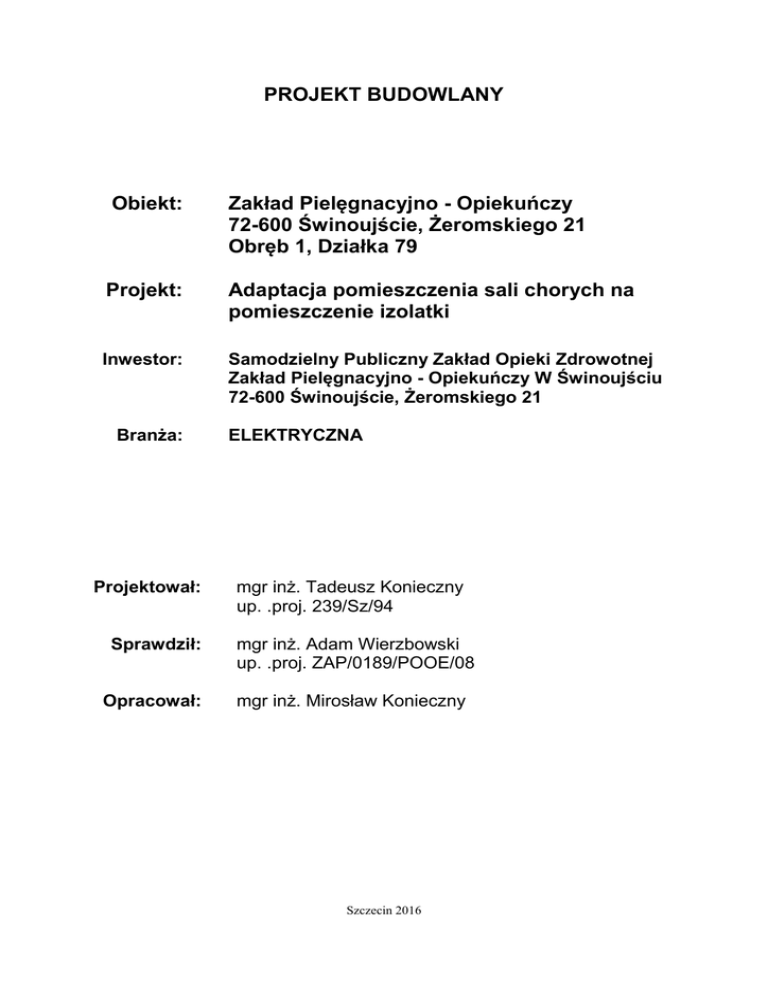

PROJEKT BUDOWLANY
Obiekt:
Zakład Pielęgnacyjno - Opiekuńczy
72-600 Świnoujście, Żeromskiego 21
Obręb 1, Działka 79
Projekt:
Adaptacja pomieszczenia sali chorych na
pomieszczenie izolatki
Inwestor:
Samodzielny Publiczny Zakład Opieki Zdrowotnej
Zakład Pielęgnacyjno - Opiekuńczy W Świnoujściu
72-600 Świnoujście, Żeromskiego 21
Branża:
Projektował:
ELEKTRYCZNA
mgr inż. Tadeusz Konieczny
up. .proj. 239/Sz/94
Sprawdził:
mgr inż. Adam Wierzbowski
up. .proj. ZAP/0189/POOE/08
Opracował:
mgr inż. Mirosław Konieczny
Szczecin 2016
1
2
3
Podstawa opracowania: ................................................................................................................................. 3
Zakres opracowania:...................................................................................................................................... 3
Opis zasadniczy ............................................................................................................................................. 3
3.1
Zasilanie ................................................................................................................................................ 3
3.2
Rozdział energii elektrycznej ................................................................................................................ 3
3.3
Tablica TB2 ........................................................................................................................................... 3
3.4
Instalacje elektryczne wnętrzowe odbiorcze ......................................................................................... 4
3.5
Ochrona przeciwporażeniowa i przepięciowa ....................................................................................... 4
3.6
Uwagi końcowe ..................................................................................................................................... 4
4
Obliczenia techniczne .................................................................................................................................... 5
4.1
Obliczenia dla nowych obwodów tablicy rozdzielczej TB 2 ................................................................. 5
4.1.1
Definicja obwodów ....................................................................................................................... 5
4.1.2
Wyznaczenie przewodu do zasilania poszczególnych odbiorów .................................................. 5
4.1.3
Sprawdzenie ochronności przed prądem przetężeniowym ........................................................... 6
4.1.4
Sprawdzenie ochronności przed dotykiem bezpośrednim ............................................................ 6
5
Spis rysunków ............................................................................................................................................... 7
- 2-
Opis techniczny
1 Podstawa opracowania:
-
zlecenie inwestora,
aktualne podkłady budowlane,
aktualne normy, przepisy i opracowania związane z tematem
2 Zakres opracowania:
Tematem opracowania jest adaptacja pomieszczenia sali chorych na pomieszczenie izolatki przebudowa sali
chorych na izolatkę w Samodzielnym Publicznym Zakładzie Opieki Zdrowotnej 72-600 Świnoujście,
Żeromskiego 21
Zakres opracowania obejmuje:
- rozdział energii elektrycznej,
- instalacje elektryczne wnętrzowe odbiorcze,
- ochronę przeciwporażeniową i przepięciową.
3 Opis zasadniczy
3.1
Zasilanie
Rozdział energii elektrycznej w części budynku objętej opracowaniem odbywać się będzie za pomocą istniejącej
rozdzielnicy TB2 zabudowanej na piętrze. Tablicę TB2 należy przebudować zgodnie z rys 1. Przewód zasilający TB2
należy wymienić na YDY 5x10mm2. W tablicy TB1 zasilającej tablicę TB2 należy dokonać rozdziału przewodu PEN
na PE i N, punkt rozdziału uziemić.
3.2
Rozdział energii elektrycznej
Rozdział energii dla projektowanego pomieszczenia odbywa się w:
- tablicy rozdzielczej TB2 zabudowanej na przebudowywanym piętrze.
Z projektowanej tablicy zasilane są poszczególne obwody odbiorcze – rys 2
3.3
Tablica TB2
W tablicy zabudować:
- wyłącznik główny SV 340 40 A,
- wyłączniki różnicowoprądowy,
- zabezpieczenia obwodów odpływowych do poszczególnych urządzeń elektrycznych.
Tablice rozdzielczą należy przebudować tak aby obwody w adaptowanym pomieszczeniu były zabezpieczone
wyłącznikiem różnicowo prądowym.
- 3-
3.4
Instalacje elektryczne wnętrzowe odbiorcze
W pomieszczeniu zaprojektowano następujące instalacje elektryczne wnętrzowe:
- oświetleniową 230V,50Hz,
- gniazd wtykowych 230V,50Hz,
Instalacje wykonać jako:
- podtynkową w pomieszczeniach suchych z przewodami typu YDYp i osprzętem podtynkowym zwykłym,
- podtynkową w pomieszczeniach wilgotnych typu łazienki, z przewodami typu YDYp i osprzętem
podtynkowym szczelnym.
Przewody obwodów oświetleniowych wprowadzić bezpośrednio do lampy poprzez dławik fabryczny.
Przykładowe typy i rodzaje opraw oświetleniowych wewnętrznych w pomieszczeniach podane są w
legendzie rysunku technicznego. W pomieszczeniach wilgotnych winny być instalowane oprawy szczelne,
a w pomieszczeniach suchych zwykłe. Wszystkie gniazda wtykowe stosować z bolcami ochronnymi.
Instalację oświetlenia górnego wykonać przewodami YDYp 3x1.5mm2. Obwody do gniazd wtyczkowych
wykonać przewodami YDYp 3x2.5mm2 .
Wyłączniki montować na wysokości 1.3 m od podłogi.
Gniazda wtykowe montować na wysokości 0.3 m od podłogi.
Wszystkie przewody stosować o izolacji 750V.
3.5
Ochrona przeciwporażeniowa i przepięciowa
W projektowanym pomieszczeniu zapewnia się ochronę przeciwporażeniową zgodnie z
PN-HD 60364-4-41. Ochronę podstawową przed dotykiem bezpośrednim spełnia się przez zastosowanie
urządzeń izolowanych, posiadających atest i odpowiedni stopień ochrony.
Zgodnie z normą rozdział przewodu PEN na PE i N wykonać należy w tablicy TB1 z której jest zasilana
tablica TB2.
W pomieszczeniach wyposażonych w natrysk zgodnie z PN-HD 60364-7-701 winny być wykonane
lokalne połączenia wyrównawcze łączące wszystkie części przewodzące obce ze sobą oraz z przewodami
ochronnymi. Połączenia te wykonać przewodem DY o przekroju 6mm2. Przewód połączeń miejscowych
łączyć z szyną PE rozdzielnicy TB2.
Ochrona przed dotykiem pośrednim będzie spełniona przez zainstalowanie w instalacji odbiorczej
wyłączników przeciwporażeniowych różnicowoprądowych o ΔI = 0,03A instalowanych na tablicy
bezpiecznikowej TB.
3.6
Uwagi końcowe
Przepusty instalacyjne przez ściany i stropy muszą posiadać klasę odporności pożarowej zgodne
z wytycznymi p.poż. opracowanymi do projektu budowlanego architektury.
W trakcie realizacji obiektu należy stosować materiały, wyroby i sprzęt posiadające aktualne świadectwa
dopuszczenia do stosowania w budownictwie lub, jeśli są przedmiotem norm zaświadczenie producenta
potwierdzające zgodność z normatywnymi wymaganiami; ponadto muszą posiadać aktualne atesty itb oraz pzh.
Wszystkie prace należy wykonać zgodnie PN-HD 60364-4-41 Instalacje Elektryczne w obiektach
budowlanych i N-SEP–E 004:2003 Elektroenergetyczne i sygnalizacyjne linie kablowe oraz PBUE. Po
wykonaniu prac instalacyjnych należy wykonać pomiary i próby odbiorcze zgodnie z wymaganiami DTR oraz
PN-EN 60364-6-61.
Oznaczenia poszczególnych obwodów w rozdzielnicach bezpiecznikowych powinny być umieszczone
bądź przy elementach tych obwodów, jak łączniki, bezpieczniki itp., lub na przedniej ścianie szafy. Wyraźnie
należy oznaczyć przewody fazowe, neutralne i ochronne barwami zgodnymi z obowiązującymi normami.
Drzwiczki tablic zaopatrzyć w zamknięcia a na wewnętrznej stronie drzwiczek nanieść schemat tablic. Części
metalowe rozdzielnic połączyć trwale z zaciskiem ochronnym instalacji elektrycznej.
Po wykonaniu prac instalacyjnych należy dokonać pomiarów:
- skuteczności szybkiego wyłączenia
- sprawdzenie wyłączników różnicowo – prądowych
- oporności izolacji
- impedancję pętli zwarciowej
- oporności uziemienia i ciągłości połączeń wyrównawczych.
- 4-
4 Obliczenia techniczne
4.1
Obliczenia dla nowych obwodów tablicy rozdzielczej TB 2
4.1.1 Definicja obwodów
Odbiornik/Odbiorniki
Nr
Nazwa obwodu
1-01
1-02
1-03
Płuczko dezynfekator
Gniazda
Lampy
gdzie:
PN
IN
cosφ
η
n
kj
IB
Odbiornik(i)
PN [kW]
Automat
Gniazda
Lampy
IN [A]
0,35
1,00
0,40
6
10
10
cosϕ
η
0,93 1
0,93 1
0,93 1
n
kj
IB [A]
1,0
1,0
1,0
1,0
1,0
1,0
0,54
4,68
1,87
- moc czynna zapotrzebowana [kW]
- prąd znamionowy zabezpieczenia, w [A]
- współczynnik mocy
- sprawność urządzeń odbiorczych
- ilość odbiorów w obwodzie
- współczynnik jednoczesności
- prąd obciążenia, w [A]
4.1.2 Wyznaczenie przewodu do zasilania poszczególnych odbiorów
Przewód
Nr
Typ
przewodu/kabla
S
2
[mm ]
l
[m]
Sposób
wyk. inst.
A1,A2,
B1,B2,C,D,
E,F,G
1-01
1-02
1-03
YDY 5x2.5 mm2
YDY 3x2.5 mm2
YDY 3x2.5 mm2
2,5
2,5
2,5
20
20
20
C
C
C
gdzie:
S
l
IZPN
R
∆U%
ln
Zabezp. obwodu
Wsp.
popr.
IZ= kp/z*
∆U%
IZPN [A] lub/i
R [mΩ]
I
[A]
[%]
zmniej ZPN
. Kp/z
23
27
27
- przekrój kabla
- długość obwodu
- obciążalność długotrwała przewodu, w [A]
- oporność przewodu, w [mΩ]
- spadek napięcia
- nastawa zabezpieczenia
- 5-
1
1
1
23
27
27
142,86
142,86
142,86
0,03
0,54
0,22
Typ wył.
Typ
wkł.
In [A]
S303C6
S301B10
S301B10
C
B
B
6
10
10
4.1.3 Sprawdzenie ochronności przed prądem przetężeniowym
Ochrona przed prądem przetężeniowym
Nr
Zabezp. przed prądem przeciąż.**
I2 [A]
1-01
1-02
1-03
IB ≤ In ≤ IZ
I2 ≤ 1,45*IZ
TAK
TAK
TAK
TAK
TAK
TAK
8,70
14,50
14,50
Zabezp. przed prądem zwarciowym
2
2
Ik * Tk [A s]
2
2
2
Ik * Tk ≤ k * s
82656
82656
82656
TAK
TAK
TAK
k * s [A s]
20000
22000
22000
2
2
2
gdzie:
I2 - prąd zadziałania urządzenia zabezpieczającego, w[A]
4.1.4 Sprawdzenie ochronności przed dotykiem bezpośrednim
Ochrona przed dotykiem pośrednim ( ochr. przeciwporażeniowa dodatkowa)
Nr
1-01
1-02
1-03
RT
[mΩ]
12,00
12,00
12,00
XT
[mΩ]
9,00
9,00
9,00
Σ RL
[mΩ]
142,86
142,86
142,86
Σ RPE/PEN
[mΩ]
142,86
142,86
142,86
Zs [mΩ]
366,40
366,40
366,40
gdzie:
RT – rezystancja złącza w[mΩ]
XT – reaktancja złącza w[mΩ]
RL – rezystancja przewodu fazowego w[mΩ]
RPE – rezystancja przewodu PE/PEN w[mΩ]
Zs – rezystancja pętli zwarcia w[mΩ]
Ia
– prąd zadziałania zabezpieczenia w wymaganym czasie
Uo – napięcia znamionowe, w [V]
- 6-
Wymag.
czas
samocz.
wył. [s]
0,2
0,2
0,2
Ia [A]
60,0
50,0
50,0
Zs * Ia
[V]
21,98
18,32
18,32
Uo [V]
400
230
230
Zs * Ia ≤ Uo
TAK
TAK
TAK
5 Spis rysunków
1.
2.
3.
4.
5.
Rys 1 – Tablica
Rys 2 – Instalacje elektryczne
ZAŁĄCZNIK NR 1 Oświadczenie
ZAŁĄCZNIK NR 2 Uprawnienia projektowe
ZAŁĄCZNIK NR 3 Zaświadczenie izby
Opracował:
mgr inż. Mirosław Konieczny
- 7-
ZAŁĄCZNIK Nr 1
Oświadczenie
Zgodnie z art. 20 ust. 4 ustawy „Prawo Budowlane” ( poz. 888 z dnia 16.04.2004r. o zmianie ustawy „Prawo
Budowlane” ) oświadczam, że projekt budowlany
Adaptacja pomieszczenia sali chorych na pomieszczenie izolatki, w
Zakładzie Pielęgnacyjno - Opiekuńczym 72-600 Świnoujście, Żeromskiego 21
został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej
Projektant branży instalacji elektrycznej - mgr inż. Tadeusz Konieczny
Sprawdzający
- mgr inż. Adam Wierzbowski
