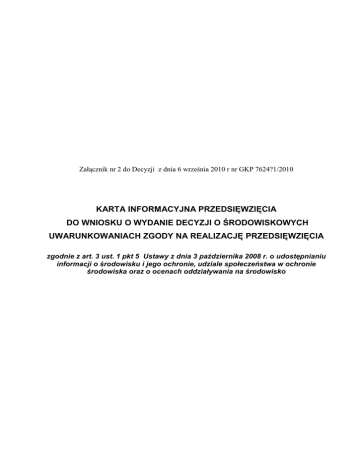

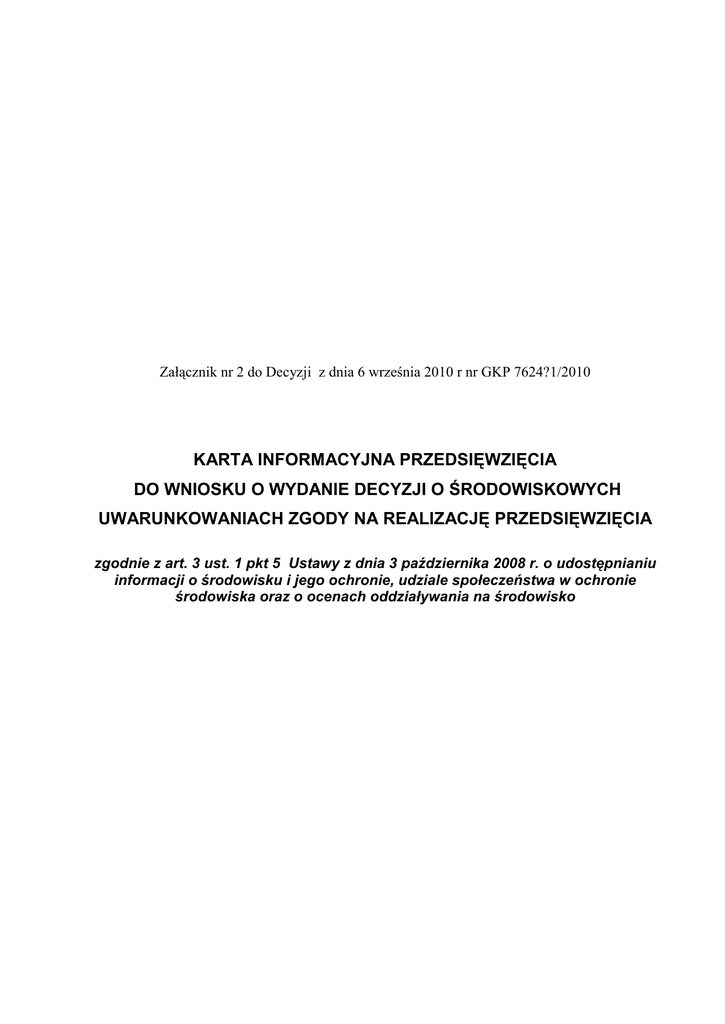

Załącznik nr 2 do Decyzji z dnia 6 września 2010 r nr GKP 7624?1/2010
KARTA INFORMACYJNA PRZEDSIĘWZIĘCIA
DO WNIOSKU O WYDANIE DECYZJI O ŚRODOWISKOWYCH
UWARUNKOWANIACH ZGODY NA REALIZACJĘ PRZEDSIĘWZIĘCIA
zgodnie z art. 3 ust. 1 pkt 5 Ustawy z dnia 3 października 2008 r. o udostępnianiu
informacji o środowisku i jego ochronie, udziale społeczeństwa w ochronie
środowiska oraz o ocenach oddziaływania na środowisko
Karta informacyjna przedsięwzięcia zawierająca dane, o których mowa w art. 3 ust. 1 pkt 5
ustawy z dnia 3 października 2008r. o udostępnianiu informacji o środowisku i jego
ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na
środowisko (Dz. U. 2008r Nr 199 poz. 1227)
1. Rodzaj, skala i usytuowanie przedsięwzięcia
Planowane przedsięwzięcie polega na rozbudowie istniejącej stacji magazynowo-redukcyjnej
gazu płynnego składającej się z 3 zbiorników o pojemności 6,70m3 kaŜdy – w zakres
przedsięwzięcia wchodzi posadowienie kolejnych 3 zbiorników o analogicznej pojemności.
Zgodnie z rozporządzeniem Rady Ministrów z dnia 9 listopada 2004 r. w sprawie określenia
rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych
uwarunkowań związanych z kwalifikowaniem przedsięwzięcia do sporządzenia raportu
o oddziaływaniu na środowisko (Dz. U. Nr 257 poz. 2573 ze zm.) oraz Ustawą z dnia 3
października 2008 r. o udostępnianiu informacji o środowisku i jego ochronie, udziale
społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko (Dz. U. Nr
199 poz. 1227 ze zm.) planowane przedsięwzięcie kwalifikuje się jako mogące potencjalnie
znacząco oddziaływać na środowisko.
W/w rozporządzenie klasyfikuje przedmiotowe przedsięwzięcie do przeprowadzenia oceny
oddziaływania na środowisko, ujmując je w §3 pkt 37 (instalacje do naziemnego magazynowania
kopalnych surowców energetycznych, niewymienionych w pkt 35, lub do naziemnego
magazynowania gazu, z wyłączeniem zbiorników na gaz płynny o pojemności nieprzekraczającej
10 m3)
Projekt zakłada lokalizację 3 nowych zbiorników
pojemności.
Lokalizację
projektowanych
w sąsiedztwie 3 istniejących o tej samej
zbiorników
względem
istniejącej
zabudowy
przedstawiono w załączniku do niniejszego opracowania. Stacja gazu usytuowana jest na
wydzielonym obszarze powierzchni ca 190 m2, wewnątrz terenu zajmowanego przez Zakłady
Mięsne AGRO-HANDEL, na który składają się działki o numerach ewidencyjnych 51/1, 51/2 i
51/3 w miejscowości Mościszki, gm. Krzywiń.
Dla realizacji zamierzenia istniejący obszar stacji gazu zostanie powiększony o około 100m2 –
przy czym rozbudowa stacji nastąpi w kierunku zachodnim. Koniecznym będzie zatem
rozbudowanie ogrodzenia w taki sposób, aby obejmowało swym zasiągiem nowe zbiorniki. Na
wydzielonym ogrodzeniem terenie posadowione zostaną 3 niezaleŜne płyty Ŝelbetowe
pod
zbiorniki.
Poza wyŜej wymienionym zakresem przedsięwzięcie nie wprowadza zmian w układzie
zagospodarowania
przedmiotowych
działek,
w
tym
nie
wymaga
komunikacyjnego.
Wokół zbiorników proponuje się wydzielenie strefy bezpieczeństwa.
rozbudowy
układu
2. Powierzchnia zajmowanej nieruchomości, a takŜe obiektu budowlanego oraz dotychczasowym
sposobie ich wykorzystywania i pokryciu szatą roślinną
Zakłady Mięsne AGRO-HANDEL zajmują działki nr 51/1, 51/2 i 51/3 w mościskach gm.
Krzywiń o łącznej powierzchni 25660m2. Powierzchnie poszczególnych budynków w załączonym
wyciągu z kartoteki budynków.
Cały teren zakładu stanowi silnie zabudowaną przestrzeń o charakterze przemysłowym z duŜą
ilością obiektów kubaturowych, sieci infrastrukturalnych i technologicznych oraz dróg i placów.
Sama istniejąca stacja redukcyjna gazu zajmuje wydzielony obszar o powierzchni ca 190 m2.
Po rozbudowie stacja zajmie koleje ca 100m2.
Pod rozbudowę stacji nie jest planowane usunięcie drzew i krzewów.
3. Rodzaj technologii
Część budowlana:
- Zbiorniki magazynowe gazu płynnego posadowione będą na płytach Ŝelbetowych
posadowionych na podsypce piaskowej. Na płytach wykonane zostaną betonowe podpory
obłoŜone spoinowaną cegłą klinkierową. Płyty wykonane będą z betonu B-20 zbrojonego górą i
dołem siatką z prętów Ø 10 ze stali AIII34GS w rozstawie co 15 cm.
- Ogrodzenie wykonane zostanie z siatki plecionej. Siatka zamontowana zostanie w odległości
min. 0,6m od krawędzi płyty Ŝelbetowej. Siatka rozciągnięta na słupkach stalowych
zatopionych w fundamencie betonowym.
Część gazowa
- Technologia stacji magazynowo-redukcyjnej gazu płynnego przewiduje magazynowanie fazy
ciekłej w 3 zbiornikach o pojemności 6,7m3 kaŜdy, Dzięki czemu moŜliwości magazynowe
stacji zwiększą się o : 3x6,7x0,85x0,511 kg/dm3 = 8.730 kg gazu. Zmagazynowane paliwo
płynne pobierane będzie do parownika i dalej
w fazie gazowej, po redukcji ciśnienia,
dostarczane do odbiorników.
- MontaŜ instalacji gazowej moŜe być wykonany wyłącznie przez specjalistyczny zakład,
spełniający wymogi przepisów szczególnych. Łączenie rurociągów wykonywać spawaniem na
styk czołowy. Łuki na instalacji winny mieć promień Rmin = 3DN (lub za pomocą kolanek
stalowych).Połączenia gwintowane naleŜy uszczelniać taśmą teflonową. Do wykonania
instalacji gazowej uŜywane będą rury stalowe czarne, bez szwu ze stali St 37. Wykonaną
instalację naleŜy przedmuchać azotem i wykonać próby ciśnieniowe-zgodnie z przepisami
szczególnymi.
- Odbiór techniczny – polega na sprawdzeniu prawidłowości wykonania robót, zgodnie z
projektem oraz prawidłowości działania instalacji. W skład komisji odbiorowej wchodzą m.in.
przedstawiciele nadzoru budowlanego, PIP, PIS WIOŚ, PSP, UDT Inwestora, Projektanta i
Wykonawcy. Z przeprowadzonego odbioru sporządza się protokół.
- Kolorystyka – zgodnie z przepisami przewiduje się biały kolor zbiorników z trwałym napisem
”GAZ PŁYNNY” oraz znakami graficznymi i ostrzegawczymi. Ponadto instalacja gazowa
będzie miała kolor biały z zaznaczonymi odcinkami (faza ciekła: Ŝółty-czerwony-Ŝółty oraz
faza gazowa : Ŝółty-zielony-Ŝółty).
- Warunki BHP, w tym strefy zagroŜenia wybuchem
określono szczegółowo w projekcie.
Zgodnie z przepisami stacja klasyfikowana jest jako:
- kategoria zagroŜenia wybuchem – strefa 2
- grypa wybuchowości – IIA
- klasa temperaturowa – T1/T2
Strefa zagroŜenia wybuchem:
- zbiorniki do przechowywania gazu płynnego: strefa 2 w promieniu R=1,5m od
wszystkich króćców na zbiornikach,
- rozładunek autocysterny – w promieniu R= 1,5m od przyłącza napełniania autocysterny.
Strefa ochronna od zbiorników – 7,5m.
Teren w strefie zagroŜenia wybuchem będzie zmineralizowany i pozbawiony materiałów
palnych.
WyposaŜenie z urządzenia i materiały p.poŜ. – zgodnie z obowiązującymi przepisami
szczególnymi.
4. Ewentualne warianty przedsięwzięcia
Spośród moŜliwych do rozpatrzenia wariantów alternatywnych wobec zaplanowanego, a moŜliwych do
realizacji, jest wariant wyposaŜenia zakładu w zbiorniki podziemne. PoniewaŜ jednak instalacja wyposaŜona
jest juŜ w analogiczne do projektowanych zbiorniki naziemne, realizacja zamierzenia w postaci montaŜu 3
zbiorników naziemnych stanowić będzie techniczną i technologiczną całość.
PoniewaŜ pracujące na terenie zakładu źródła ciepła zasilane są wyłącznie gazem, wariant przejścia na inne
paliwo jest ze względów ekonomicznych oraz ekologicznych nie do przyjęcia.
Wariant proponowany nie niesie istotnego zwiększenia zagroŜenia dla stanu środowiska oraz dla ludzi w
stosunku do wariantu „zerowego” (niepodejmowania przedsięwzięcia ).
5. Przewidywana ilość wykorzystywanej wody i innych wykorzystywanych surowców, materiałów paliw
oraz energii
Szacunkowe zapotrzebowanie na wodę i energię w skali roku, przez całą instalację wynosi około:
1) elektryczną: 3870000 kWh,
2) cieplną: nie dotycz,y
3) gazową: 345,5 Mg,
4) zapotrzebowanie na wodę: 71500m3.
6. Rozwiązania chroniące środowisko
Rodzaj i zakres przedsięwzięcia wskazuje, Ŝe nie są potrzebne specjalne rozwiązania chroniące środowisko.
Realizacja przedsięwzięcia nie będzie w fazie eksploatacji powodowała przekroczenia poza granicami działki
wartości dopuszczalnych substancji emitowanych do atmosfery. Nie spowoduje takŜe przekroczenia
dopuszczalnych poziomów hałasu na terenach objętych ochroną akustyczną. Nie przewiduje się negatywnego
wpływu na glebę oraz wody powierzchniowe i podziemne, zabytki oraz dobra kultury współczesnej.
Spośród rozwiązań, które mają wpływ na ochronę środowiska naleŜy wymienić redukcję emisji gazu dzięki
hermetyzacji instalacji oraz procesów napełniania zbiorników.
7. Rodzaje i przewidywane ilości wprowadzanych do środowiska substancji lub energii przy
zastosowaniu rozwiązań chroniących środowisko
1) ilość i sposób odprowadzania ścieków bytowych: nie dotyczy;
2) ilość i sposób odprowadzania ścieków technologicznych: nie dotyczy;
3) ilość i sposób odprowadzania wód opadowych z zanieczyszczonych powierzchni utwardzonych (parkingi,
drogi, itp.): nie dotyczy;
4) rodzaj, przewidywane ilości i sposób postępowania z odpadami (segregacja, gromadzenie w szczelnych
pojemnikach): jedynie w fazie budowy i likwidacji będą powstawały odpady typowe dla robót
budowlanych, instalacyjno-montaŜowych i rozbiórkowych. Wytwórcą odpadów będzie jednak podmiot
realizujący roboty budowlane. Poza tym nie przewiduje się powstawania odpadów ;
5) ilość, rodzaje zainstalowanych i planowanych urządzeń emitujących hałas, zanieczyszczenia powietrza,
odpady, ścieki, pola elektromagnetyczne lub innych elementów powodujących uciąŜliwości (np. odory): nie
dotyczy.
8. MoŜliwe transgraniczne oddziaływanie na środowisko i obszar ograniczonego uŜytkowania
Z uwagi na zakres i skalę przedsięwzięcia oraz odległość do granicy Państwa, wykluczone jest transgraniczne
oddziaływanie przedsięwzięcia na środowisko. Dla projektowanej inwestycji nie zachodzi potrzeba
utworzenia obszaru ograniczonego uŜytkowania.
9. Obszary podlegające ochronie na podstawie ustawy z dnia 16 kwietnia 2004 r. o ochronie przyrody
znajdujących się w zasięgu znaczącego oddziaływania przedsięwzięcia
Przedsięwzięcie polegające na zainstalowaniu 3 zbiorników gazu płynnego nie będzie generowało
znaczącego oddziaływania na środowisko. Spośród najbliŜszych obszarów podlegających
ochronie na podstawie ustawy o ochronie przyrody naleŜy wymienić:
- Obszar specjalnej ochrony ptaków - PLB 300005 – Zbiornik Wonieść – w odległości około
15km na zachód od Mościszek,
- Specjalny obszar ochrony siedlisk - PLH 300012 – Zachodnie Pojezierze Krzywińskie – w
odległości około 10km na południowy-zachód od Mościszek,
- Agroekologiczny Park Krajobrazowy im. Gen. D. Chłapowskiego.
Zakres planowanej inwestycji i jej charakter wykluczają moŜliwość negatywnego oddziaływania
na obszary objęte europejską siecią NATURA 2000 oraz na inne obszary poddane ochronie na
podstawie ustawy o ochronie przyrody.
