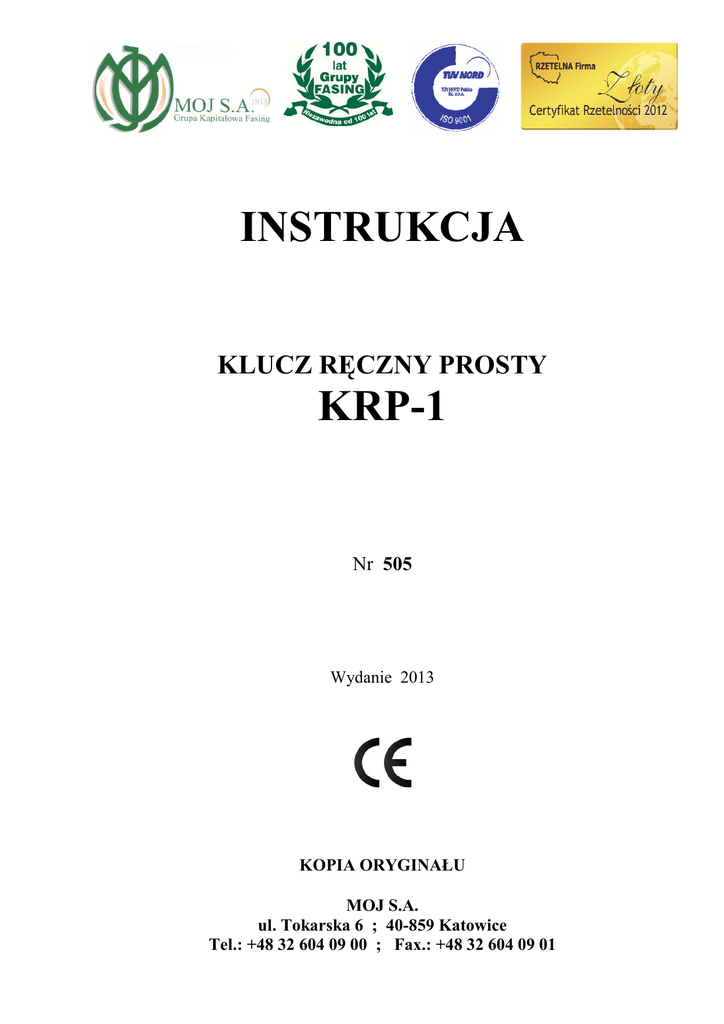

INSTRUKCJA
KLUCZ RĘCZNY PROSTY
KRP-1
Nr 505
Wydanie 2013
KOPIA ORYGINAŁU
MOJ S.A.
ul. Tokarska 6 ; 40-859 Katowice
Tel.: +48 32 604 09 00 ; Fax.: +48 32 604 09 01
MOJ S.A.
Katowice
Nr
INSTRUKCJA
505
Spis treści
Lp.
1.
2.
3.
4.
5.
RYS.1.
Nazwa
Strona
Zastosowanie
Budowa i zasady działania
Normy związane
Analiza ryzyka
Identyfikacja zagrożeń
Klucz ręczny prosty KRP-1
2
2
2
3
3
4
1. ZASTOSOWANIE
Klucz ręczny prosty KRP-1 przeznaczony jest do dokręcania śrub i nakrętek obudów
górniczych. Przy zastosowaniu „Grzechotki” klucz pozwala na dokręcanie śrub i nakrętek bez
jego zdejmowania ze śruby czy nakrętki.
Moment dokręcania należy sprawdzić kluczem dynamometrycznym np. KD 3 lub KD 4.
2. Budowa i zasada działania
Klucz ręczny prosty KRP-1 składa się z następujących zasadniczych elementów:
1. Klucza właściwego z elementami regulacji momentu dokręcania.
2. Grzechotki kompletnej.
Klucz KRP-1 wyposażony jest w „Grzechotkę” z kwadratową końcówką o wymiarze
nominalnym 25 mm. W celu dokręcenia nakrętki lub śruby na końcówkę kwadratową
„Grzechotki” należy założyć nasadkę. Wielkość nasadki dobiera się w zależności od rozmiaru
dokręcanej śruby lub nakrętki. Rozmiary nasadek stosowanych w kluczu KRP-1 to:
S-24; S-30; S-32; S-36; S-41; S-46; S-50; S-55.
„Grzechotka” umożliwia dokręcanie śrub bez konieczności zdejmowania nasadki z dokręcanej
śruby czy nakrętki.
Klucz ręczny prosty KRP po zmontowaniu w MOJ S.A. jest nierozbieralny.
Częścią zamienną klucza jest „Grzechotka”.
3. Normy związane
PN-ISO 1174-1 : 2001
PN-ISO 1703 : 1996
PN-ISO 1711-1 : 1999
Narzędzia montażowe śrub i nakrętek.
Końcówki i gniazda napędowe kwadratowe. Narzędzia ręczne.
Narzędzia montażowe do śrub i nakrętek. Terminologia.
Narzędzia montażowe do śrub i nakrętek. Wymagania techniczne.
Klucze i nasadki wymienne narzędzi ręcznych.
2
MOJ S.A.
Katowice
INSTRUKCJA
Nr
505
4. ANALIZA RYZYKA
Zgodnie z & 2.1. pkt. 1. Rozporządzenia Ministra Gospodarki Nr 2170 z dnia 20.12.2005
klucz ręczny prosty KRP-1, którego źródłem napędu jest siła mięśni ludzkich jest wyłączony
z przepisów niniejszego Rozporządzenia.
5. IDENTYFIKACJA ZAGROŻEŃ
a/. Zabrania się stosowania klucza ręcznego prostego KRP do innych celów jak wymieniono w
punkcie 1.
b/. Kluczem KRP nie należy uderzać ani rzucać.
c/. Stosować tylko odpowiednie nasadki o sprawdzonej wytrzymałości, pęknięcie nasadki może
doprowadzić do utraty równowagi i wypadku.
d/. W kluczu KRP stosować grzechotkę odpowiednio dobraną do maksymalnego momentu
dokręcania .
Producent klucza MOJ S.A. gwarantuje właściwą wytrzymałość grzechotki.
e/. Zabrania się używania klucza jako dźwigni, do przesuwania przedmiotów lub jako młotka do
uderzania w inne przedmioty.
f/. Dokręcając śruby należy stać pewnie na podłożu, przy dokręcaniu śrub momentem 500 Nm
wymagana jest duża siła na końcu dźwigni klucza, dlatego, w przypadku pracy z rusztowania
należy zabezpieczyć się pasem bezpieczeństwa.
g/. Dopuszcza się stosowanie przedłużki klucza ręcznego prostego wykonanej z rury o średnicy
wewnętrznej ok.35 mm i ściance nie mniejszej jak 3 mm.
h/. Po skończonej pracy klucz powinien być przechowywany w skrzyni drewnianej i chronić go
przed nadmierną wilgocią, nie wolno klucza pozostawiać w przodku.
3
MOJ S.A.
Katowice
INSTRUKCJA
Nr
505
Rys.1. Klucz ręczny prosty KRP-1.
