U L T R A

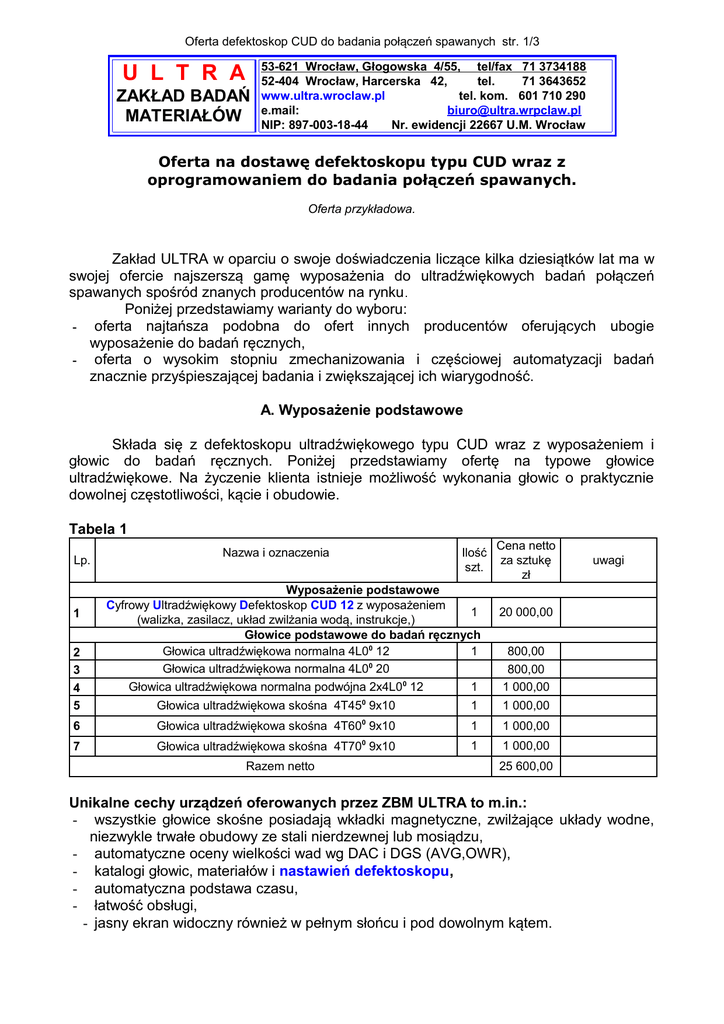

Oferta defektoskop CUD do badania połączeń spawanych str. 1/3
U L T R A
ZAKŁAD BADAŃ
MATERIAŁÓW
53-621 Wrocław, Głogowska 4/55, tel/fax 71 3734188
52-404 Wrocław, Harcerska 42,
tel.
71 3643652
www.ultra.wroclaw.pl
tel. kom. 601 710 290
e.mail:
[email protected]
NIP: 897-003-18-44
Nr. ewidencji 22667 U.M. Wrocław
Oferta na dostawę defektoskopu typu CUD wraz z
oprogramowaniem do badania połączeń spawanych.
Oferta przykładowa.
Zakład ULTRA w oparciu o swoje doświadczenia liczące kilka dziesiątków lat ma w
swojej ofercie najszerszą gamę wyposażenia do ultradźwiękowych badań połączeń
spawanych spośród znanych producentów na rynku .
Poniżej przedstawiamy warianty do wyboru:
- oferta najtańsza podobna do ofert innych producentów oferujących ubogie
wyposażenie do badań ręcznych,
- oferta o wysokim stopniu zmechanizowania i częściowej automatyzacji badań
znacznie przyśpieszającej badania i zwiększającej ich wiarygodność.
A. Wyposażenie podstawowe
Składa się z defektoskopu ultradźwiękowego typu CUD wraz z wyposażeniem i
głowic do badań ręcznych. Poniżej przedstawiamy ofertę na typowe głowice
ultradźwiękowe. Na życzenie klienta istnieje możliwość wykonania głowic o praktycznie
dowolnej częstotliwości, kącie i obudowie.
Tabela 1
Lp.
1
2
3
4
5
6
7
Nazwa i oznaczenia
Ilość
szt.
Wyposażenie podstawowe
Cyfrowy Ultradźwiękowy Defektoskop CUD 12 z wyposażeniem
1
(walizka, zasilacz, układ zwilżania wodą, instrukcje,)
Głowice podstawowe do badań ręcznych
Głowica ultradźwiękowa normalna 4L00 12
1
0
Głowica ultradźwiękowa normalna 4L0 20
Głowica ultradźwiękowa normalna podwójna 2x4L00 12
1
Głowica ultradźwiękowa skośna 4T450 9x10
800,00
800,00
1 000,00
1
1 000,00
1
1 000,00
0
1
1 000,00
Głowica ultradźwiękowa skośna 4T70 9x10
uwagi
20 000,00
0
Głowica ultradźwiękowa skośna 4T60 9x10
Razem netto
Cena netto
za sztukę
zł
25 600,00
Unikalne cechy urządzeń oferowanych przez ZBM ULTRA to m.in.:
- wszystkie głowice skośne posiadają wkładki magnetyczne, zwilżające układy wodne,
niezwykle trwałe obudowy ze stali nierdzewnej lub mosiądzu,
- automatyczne oceny wielkości wad wg DAC i DGS (AVG,OWR),
- katalogi głowic, materiałów i nastawień defektoskopu,
- automatyczna podstawa czasu,
- łatwość obsługi,
- jasny ekran widoczny również w pełnym słońcu i pod dowolnym kątem.
Oferta defektoskop CUD do badania połączeń spawanych str. 2/3
B. Procedury do badań połączeń spawanych.
Defektoskop CUD jako jedyny na rynku posiada:
- dwa skanery umożliwiające tworzenie mapy wykrytych wad i automatyczną ich
ocenę wg norm PN-EN-ISO 11666:2011 PN-EN-ISO-17640:2011 lub dowolnej
innej normy lub procedury,
- możliwość badania połączeń spawanych pachwinowych bez pełnego przetopu
(Procedura IBUS-PCH),
- możliwość badania cienkich połączeń spawanych (poniżej 8mm). Badania te
wykonywane według procedury IBUS-TD są uznane przez Urząd Dozoru
Technicznego do badania urządzeń poddozorowych. W procedurze tej używane są
specjalne głowice typu Tandem.
Tabela 2
Badanie spoin + Skaner + program. Badanie połączeń
spawancyh (8-100 mm) według PN-EN11666 i PN-EN17640.
8 000,00
8 000,00
Badania z zapisem wyników i automatyczne: skalowania,
1
mapa wad + ocena spoin + archiwizacja + wydruki protokółów.
Licencja na stosowanie procedury IBUS-TD do badań
urządzeń poddozorowych (według kwalifikacji udzielonej przez
1
2
5 000,00
5 000,00
UDT). Więcej informacji na temat zakupu licencji na stronie
XXX.
Procedura IBUS-PCH + oprogramowanie. Umożliwia
badanie pachwinowych i nakładkowych połączeń spawanych z
3
niepełnym przetopem w sposób zmechanizowany. W
1
10 000,00
10 000,00
zestawie: programy, dwie głowice z uchwytem magnetycznym,
wózek z uchwytem magnetycznym (riksza), enkoder.
Głowice do badań spoin skanerem ultradźwiękowym i ewentualnie badań ręcznych
1 200,00
1 200,00
Głowica ultradźwiękowa do skanera S4T450 9x10
4
1
0
1
200,00
1 200,00
Głowica ultradźwiękowa do skanera S4T60 9x10
5
1
0
1 200,00
1 200,00
Głowica ultradźwiękowa do skanera S4T70 9x10
6
1
Głowica ultradźwiękowa do skanera pomocnicza z uchwytem
1 000,00
1 000,00
7
1
magnetycznym S4R900 7x7
Głowice Tandem do procedury IBUS-TD
1 400,00
1 400,00
Głowica typu Tandem płaska TD 4T670 7
8
1
Głowica typu Tandem profilowana (profilowanie do dowolnej
1 400,00
1 400,00
9
1
średnicy) np. TD 4T670 7 ∅ 68
Głowice do badań spoin pachwinowych ręcznie (IBUS-PCH)
1 000,00
2 000,00
Głowica ultradźwiękowa skośna 4T450 7x7
10
2
Ponadto oferujemy m.in. głowice specjalne np. głowice z dyszlem do badań blach na rozwarstwienia,
przełącznik głowic z programem nastawień kalibracji defektoskopu, bogate wyposażenie do badań osi
wagonów itd. Możliwość zamówienia specjalistycznego oprzyrządowanie do badań automatycznych
(seryjnych).
1
C. Trzy kompletne warianty zakupu
Poniżej przedstawiamy przykładowe zestawy wraz z wyceną. Ceny są cenami netto.
Wariant 1 – oferta najprostsza i najtańsza:
Defektoskop przeznaczony tylko do badań ręcznych:
Lp.
1
2
Nazwa i oznaczenia
Wyposażenie podstawowe
Cyfrowy Ultradźwiękowy Defektoskop CUD 12 z wyposażeniem
(walizka, zasilacz, układ zwilżania wodą, instrukcje,)
Wyposażenie tabela 1
Ilość
szt.
Cena netto
za sztukę
zł
Razem netto
1
20 000,00
20 000,00
6
Razem
5 600,00
25 600,00
Oferta defektoskop CUD do badania połączeń spawanych str. 3/3
Wariant 2 – o wysokim stopniu zmechanizowania:
Nazwa i oznaczenia
Lp.
1
2
3
Wyposażenie podstawowe
Cyfrowy Ultradźwiękowy Defektoskop CUD 12 z wyposażeniem
(walizka, zasilacz, układ zwilżania wodą, instrukcje,)
Wyposażenie tabela 1
Skaner ultradźwiękowy jest do badania spoin (8-100 mm) według
PN-EN-ISO 11666:2011
Głowice do badań spoin skanerem z Tabeli 2
Ilość
szt.
Cena netto
za sztukę
zł
Razem
1
20 000,00
20 000,00
5 600,00
1
8 000,00
8 000,00
4
-
4 600,00
Razem
37 600,00
Wariant 3 – badania połączeń spawanych płaskich i rurociągów w zakresie grubości
2-8 mm.
Nazwa i oznaczenia
Lp.
1
2
3
4
Wyposażenie podstawowe
Cyfrowy Ultradźwiękowy Defektoskop CUD 12 z wyposażeniem
(walizka, zasilacz, układ zwilżania wodą, instrukcje,)
Głowica typu Tandem profilowana (profilowanie do dowolnej
średnicy) np. TD 4T670 7 ∅ 68
Głowica typu Tandem płaska np. TD 4T670 7
Procedura IBUS-TD tj badania spoin (2-8 mm) według instrukcji
Licencja na stosowanie procedury IBUS-TD do badań
urządzeń poddozorowych (według kwalifikacji udzielonej przez
UDT). Więcej informacji na temat zakupu licencji na stronie XXX.
Ilość
szt.
Cena netto
za sztukę
zł
Razem
1
20 000,00
20 000,00
4
1 400,00
5 600,00
1
1 400,00
1 400,00
1
5 000,00
5 000,00
Razem
32 000,00
Oferujemy bezpłatne konsultacje i ewentualny pokaz dla uściślenia zakresu dostawy i
prezentacji możliwości urządzeń.
Realizacja zamówienia w ciągu do trzech tygodni od otrzymania zamówienia.
Warunki płatności przelew w ciągu 14 dni + przedpłata 30%.
Gwarancja 24 miesiące na dostarczony sprzęt.
Wrocław 2012.01.04
