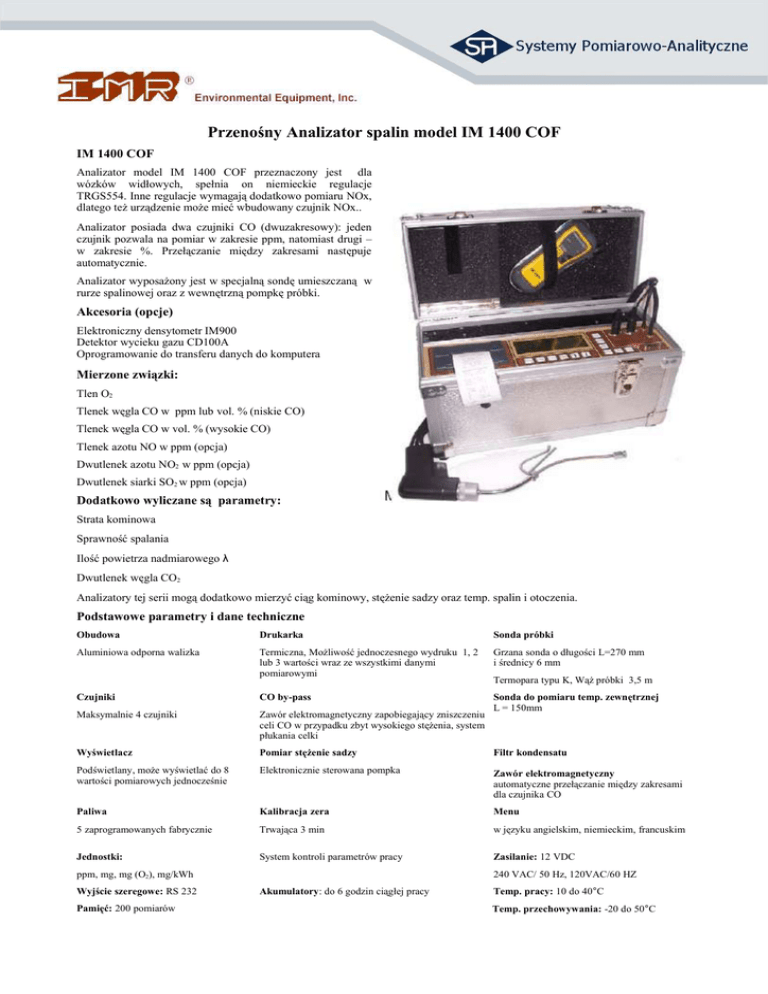

Przenośny Analizator spalin model IM 1400 COF

Przenośny Analizator spalin model IM 1400 COF

Przenośny Analizator spalin model IM 1400 COF
IM 1400 COF
Analizator model IM 1400 COF przeznaczony jest dla
wózków widłowych, spełnia on niemieckie regulacje
TRGS554. Inne regulacje wymagają dodatkowo pomiaru NOx,
dlatego też urządzenie może mieć wbudowany czujnik NOx..
Analizator posiada dwa czujniki CO (dwuzakresowy): jeden
czujnik pozwala na pomiar w zakresie ppm, natomiast drugi –
w zakresie %. Przełączanie między zakresami następuje
automatycznie.
Analizator wyposażony jest w specjalną sondę umieszczaną w
rurze spalinowej oraz z wewnętrzną pompkę próbki.
Akcesoria (opcje)
Elektroniczny densytometr IM900
Detektor wycieku gazu CD100A
Oprogramowanie do transferu danych do komputera
Mierzone związki:
Tlen O2
Tlenek węgla CO w ppm lub vol. % (niskie CO)
Tlenek węgla CO w vol. % (wysokie CO)
Tlenek azotu NO w ppm (opcja)
Dwutlenek azotu NO2 w ppm (opcja)
Dwutlenek siarki SO2 w ppm (opcja)
Dodatkowo wyliczane są parametry:
Strata kominowa
Sprawność spalania
Ilość powietrza nadmiarowego λ
Dwutlenek węgla CO2
Analizatory tej serii mogą dodatkowo mierzyć ciąg kominowy, stężenie sadzy oraz temp. spalin i otoczenia.
Podstawowe parametry i dane techniczne
Obudowa
Drukarka
Sonda próbki
Aluminiowa odporna walizka
Termiczna, Możliwość jednoczesnego wydruku 1, 2
lub 3 wartości wraz ze wszystkimi danymi
pomiarowymi
Grzana sonda o długości L=270 mm
i średnicy 6 mm
Czujniki
CO by-pass
Maksymalnie 4 czujniki
Zawór elektromagnetyczny zapobiegający zniszczeniu
celi CO w przypadku zbyt wysokiego stężenia, system
płukania celki
Sonda do pomiaru temp. zewnętrznej
L = 150mm
Wyświetlacz
Pomiar stężenie sadzy
Filtr kondensatu
Podświetlany, może wyświetlać do 8
wartości pomiarowych jednocześnie
Elektronicznie sterowana pompka
Zawór elektromagnetyczny
automatyczne przełączanie między zakresami
dla czujnika CO
Paliwa
Kalibracja zera
Menu
5 zaprogramowanych fabrycznie
Trwająca 3 min
w języku angielskim, niemieckim, francuskim
Jednostki:
System kontroli parametrów pracy
Zasilanie: 12 VDC
ppm, mg, mg (O2), mg/kWh
Wyjście szeregowe: RS 232
Pamięć: 200 pomiarów
Termopara typu K, Wąż próbki 3,5 m
240 VAC/ 50 Hz, 120VAC/60 HZ
Akumulatory: do 6 godzin ciągłej pracy
Temp. pracy: 10 do 40°C
Temp. przechowywania: -20 do 50°C
Mierzony związek
Metoda
pomiarowa
Rozdzielczość Dokładność
Zakres
IM 1400 P
O2
Tlen
Celka
elektrochemiczna
0,1 % vol
± 0,2 %
0-20,9 % vol
√
CO
Tlenek węgla
Celka
elektrochemiczna
1 ppm
Z
0-2000 ppm
√
CO
Tlenek węgla
Celka
elektrochemiczna
0,001 % vol
Z
0-4,00 % vol
√
NO
Tlenek azotu
Celka
elektrochemiczna
1 ppm
Z
0-2000 ppm
opcja
NO2
Dwutlenek azotu
Celka
elektrochemiczna
1 ppm
Z
0-200 ppm
opcja
SO2
Dwutlenek siarki
Celka
elektrochemiczna
1 ppm
Z
0-4000 ppm
opcja
TG
Temp. spalin
Termopara “K”
1K
±2%
-20/1200oC
√
o
VL
Temp. zewnętrzna półprzewodnik
1K
± 0,5 K
-20/120 C
√
P
Ciąg kominowy
0,01 hPa
±2%
-30 hPa/+50
hPa
√
CO2
Dwutlenek węgla
Wyliczany
0,1 % vol
± 0,2 %
0-CO2 max
√
ETA
Sprawność
spalania
Wyliczany
0,1 %
±0,5 %
0-99,9 %
√
qA
Strata kominowa
Wyliczany
0,1 %
± 0,5 %
0-99,9 %
√
λ
Powietrze
nadmiarowe
Wyliczany
0,01
±2%
1-9,99
√
Sadza
filtr papierowy
Dostępne są również inne zakresy pomiarowe
Z: w zakresie 0-20 % FSD dokładność ± 1 % maksymalnej wartości
w zakresie 21-100 % FSD dokładność ± 5 % wyświetlanej wartości
Możliwość dołączenia max jednego czujnika elektrochemicznego (NO lub NO2 lub SO2)
Wersja standardowa - wyposażenie
Wymiary: 425 x 185 x 290 mm
Waga: 5,8 kg
Drukarka termiczna
Specjalna sonda próbki
Filtr kondensatu, filtr dokładny
Filtry do poboru sadzy
Przewód zasilający
Instrukcja
Certyfikat kalibracji
Przedstawiciel firmy IM na terenie Polski:
SPA Systemy Pomiarowo-Analityczne sp. z o.o.
www.spa-systemy.pl; [email protected]
√
