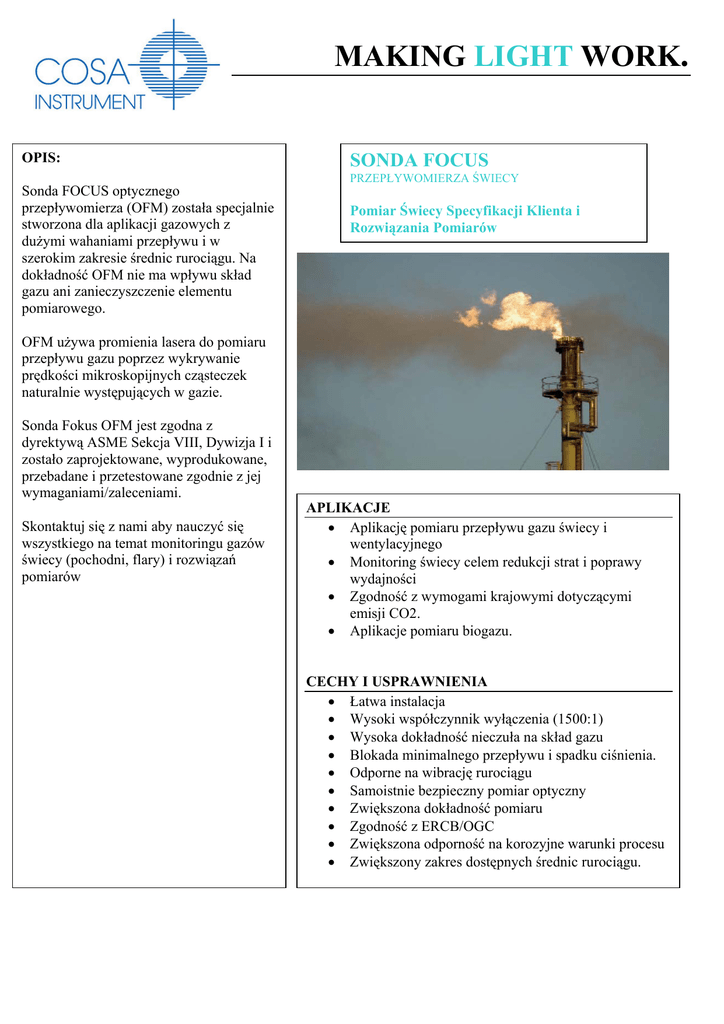

Sonda FOCUS

MAKING LIGHT WORK.
OPIS:
Sonda FOCUS optycznego
przepływomierza (OFM) została specjalnie
stworzona dla aplikacji gazowych z
dużymi wahaniami przepływu i w
szerokim zakresie średnic rurociągu. Na
dokładność OFM nie ma wpływu skład
gazu ani zanieczyszczenie elementu
pomiarowego.
SONDA FOCUS
PRZEPŁYWOMIERZA ŚWIECY
Pomiar Świecy Specyfikacji Klienta i
Rozwiązania Pomiarów
OFM używa promienia lasera do pomiaru
przepływu gazu poprzez wykrywanie
prędkości mikroskopijnych cząsteczek
naturalnie występujących w gazie.
Sonda Fokus OFM jest zgodna z
dyrektywą ASME Sekcja VIII, Dywizja I i
zostało zaprojektowane, wyprodukowane,
przebadane i przetestowane zgodnie z jej
wymaganiami/zaleceniami.
Skontaktuj się z nami aby nauczyć się
wszystkiego na temat monitoringu gazów
świecy (pochodni, flary) i rozwiązań
pomiarów
APLIKACJE
• Aplikację pomiaru przepływu gazu świecy i
wentylacyjnego
• Monitoring świecy celem redukcji strat i poprawy
wydajności
• Zgodność z wymogami krajowymi dotyczącymi
emisji CO2.
• Aplikacje pomiaru biogazu.
CECHY I USPRAWNIENIA
• Łatwa instalacja
• Wysoki współczynnik wyłączenia (1500:1)
• Wysoka dokładność nieczuła na skład gazu
• Blokada minimalnego przepływu i spadku ciśnienia.
• Odporne na wibrację rurociągu
• Samoistnie bezpieczny pomiar optyczny
• Zwiększona dokładność pomiaru
• Zgodność z ERCB/OGC
• Zwiększona odporność na korozyjne warunki procesu
• Zwiększony zakres dostępnych średnic rurociągu.
MAKING LIGHT WORK.
MODEL PRODUKTU
SONDA FOCUS – OPTYCZNY POMIAR ŚWIECY
SPECYFIKACJA DZIAŁANIA
Zakres pomiaru prędkości
Powtarzalność
Dokładność pomiarowa
- od 0,1 m/s do 150 m/s (0.33 ft/s do 500 ft/s)
- od 0,1 m/s do 150 m/s (0.33 ft/s do 500 ft/s)
- od 0,1 m/s do 1 m/s (0.33 ft/s do 3.30 ft/s)
- od 1 m/s do 100 m/s (3.30 ft/s do 330 ft/s)
- od 100 m/s do 150 m/s (330 ft/s do 500 ft/s)
±1%
±5%
±2,5%
±5%
SPECYFIKACJA WARUNKÓW DZIAŁANIA
Temperatura otoczenia
- Rozgrzewanie
- Działanie
Temperatura procesu
- od -40 do +100ºC
Maksymalne ciśnienie procesu
- 150 PSIG (10 bar)
- 300 PSIG (20 bar)
Średnica rurociągu
- od 4 do 24 cali.
od -20 do +50ºC
od -40 do +50ºC
od -4 do +122ºF
od -40 do +122ºF
od -40 do +122ºF
ELEKTRYCZNA SPECYFIKACJA OFP
Wymagane zasilanie
Interfejs wejścia analogowego
Wyjście sygnału analogowego
Wyjście sygnału cyfrowego
System diagnostyczny
- 10 – 30 VDC
- 150 mA @ 24 VDC lub 300 mA @ 12 VDC typowo
- Nadajnik ciśnienia i temperatury (4-20mA)
- Częstotliwości/pulsacyjne
- Pętla prądowa (4-20mA)
- RS-232 port programowalny
- RS-485 (Modbus)
- Alarm niskiego sygnału cząstek
SPECYFIKACJA FIZYCZNA
Średnica sondy
Długość sondy
Wersja długa
Materiały:
Obudowa miernika:
Okno optyki:
- 19,1 mm (0,75’’)
- 525 mm (20,7’’)
- 678 mm (26,7’’)
316L Stal nierdzewna
Borokrzemowe szkło
Kabel przedłużający 3/8 calowy odłączalny, giętki, uzbrojony kabel.
(Światłowodowy)
OPCJE PRODUKTU I AKCESORIA
Obudowa elektroniki
Zapis danych
- szyna DIN
- Obudowa NEMA 4X (klasa 1, strefa 2)
- Przeciwwybuchowa (klasa 1, strefa 1)
- Licznik wyświetleń
MAKING LIGHT WORK.
TYPOWA DŁUGOŚĆ UPSTREAM/DOWNSTREAM
MAKING LIGHT WORK.
Konstrukcja Laser Two-Focus
L2F składa się z optycznego wierzchołka i przetwornika sygnału, które połączone są za pomocą kabla z
włókna.
Wierzchołek optyczny
Jak pokazano na rysunku poniżej, wierzchołek optyczny do wprowadzenia został zaprojektowany do używania
w rurociągach o średnicach od 2 do 38 cali. System optyczny został zainstalowany w powłoce ze stali
nierdzewnej ¾ cala, który jest instalowany w rurociągu podobnie do instalacji miernika termicznego
rozproszenia przepływu masy. Wierzchołek optyczny w stali nierdzewnej zapewnia dostarczanie i
kompletowanie zestawów systemu optyki, które są ustawione prostopadle do otworu kołnierza i są izolowane
od gazu dzięki oknu optyki.
Głowa optyki została zaprojektowana typowo dla jednopunktowych pomiarów zlokalizowanych w centrum
rurociągu lub w odległości ¼ promienia od ściany.
Przetwornik sygnału
Przetwornik sygnału (lub konwerter optyczno-elektroniczny) został zaprojektowany na jednej płycie
elektronicznej, która pasuje do obudowy NEMA lub obudowy dostosowanej do stref zagrożonych wybuchem.
Zostały one pokazane na obrazkach poniżej.
NEMA 4X
Konfiguracja do stref zagrożonych wybuchem
Płyta zwiera chip procesowy sygnału cyfrowego (DSP) z wbudowanym konwerterem sygnału analogowego na
cyfrowy dla częstotliwości próbki do 12 MHz. Posiada wejścia dla nadajników ciśnienia i temperatury, aby
różne obliczenia przepływu mogły być wykonane. Obraz poniżej przedstawia typową instalację sondy OFM
MAKING LIGHT WORK.
wewnątrz rurociągu świecy. W celu uniknięcia gromadzenia się wody wokół obręczy zaleca się montowanie
urządzenia w pozycji poziomej.
Sonda FocusTM zainstalowana na 12-calowym rurociągu.
Wykres poniżej przestawia zdarzenie świecy mierzone przy pomocy sondy FocusTM i przepływomierza.
Urządzenie zmierzyło linię bazową na poziomie 1.1 m/s kiedy nagle nastąpił wzrost do około 28 m/s, by spaść
do poziomu około 20 m/s podczas zdarzenia w fabryce.
Zdarzenie na świecy zarejestrowane przy pomocy sondy FokusTM, linia bazowa 1.1m/s
