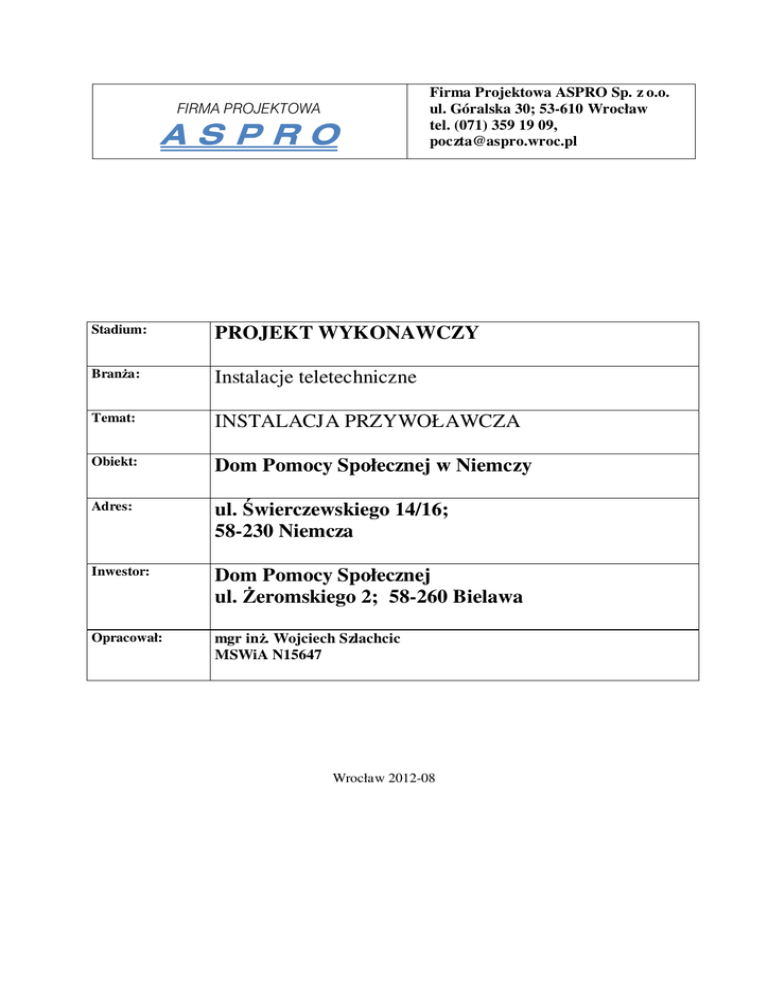

A S P R O

Firma Projektowa ASPRO Sp. z o.o.
ul. Góralska 30; 53-610 Wrocław
tel. (071) 359 19 09,
[email protected]
Stadium:
PROJEKT WYKONAWCZY
Bran a:
Instalacje teletechniczne
Temat:
INSTALACJA PRZYWOŁAWCZA
Obiekt:
Dom Pomocy Społecznej w Niemczy
Adres:
ul. wierczewskiego 14/16;
58-230 Niemcza
Inwestor:
Dom Pomocy Społecznej
ul. eromskiego 2; 58-260 Bielawa
Opracował:
mgr in . Wojciech Szlachcic
MSWiA N15647
Wrocław 2012-08
PROJEKT WYKONAWCZY
SPIS TRE CI
1.
2.
3.
4.
Przedmiot opracowania ...................................................................................................... 3
Zakres opracowania............................................................................................................ 3
Przepisy i normy................................................................................................................. 3
Opis techniczny .................................................................................................................. 4
4.1.
Stan istniej cy ............................................................................................................ 4
4.2.
Stan projektowany ...................................................................................................... 4
4.3.
Instalacja przyzywowa ............................................................................................... 4
4.3.1.
Budowa systemu .................................................................................................... 4
4.3.2.
Funkcjonowanie systemu ....................................................................................... 5
4.4.
Prowadzenie okablowania .......................................................................................... 5
4.5.
Zasilanie instalacji ...................................................................................................... 6
4.6.
Uwagi instalacyjne ..................................................................................................... 6
SPIS RYSUNKÓW
Nr rys.
1
2
3
4
5
Nazwa rysunku
Rzut parteru – instalacja przywoławcza
Rzut 1-go pi tra – instalacja przywoławcza
Rzut 2-go pi tra – instalacja przywoławcza
Rzut 3-go pi tra – instalacja przywoławcza
Schemat ideowy – instalacja przywoławcza
Skala
1:100
1:100
1:100
1:100
---
2
1. Przedmiot opracowania
Przedmiotem opracowania jest Projekt Wykonawczy instalacji systemu przywoławczego dla Domu
Pomocy Społecznej w Niemczy, ul. wierczewskiego 14/16, 58-230 Niemcza. Zakresem opracowania
obj te s pomieszczenia przeznaczone dla mieszka ców DPS.
2. Zakres opracowania
Niniejszy projekt wykonawczy obejmuje swoim zakresem:
- Demonta urz dze istniej cego systemu przywoławczego
- Wykonanie tras kablowych
- Wykonanie instalacji zasilaj cej dla centrali systemu przywoławczego
- Monta i uruchomienie projektowanej instalacji systemu przywoławczego
3. Przepisy i normy
Przy projektowaniu uwzgl dniono aktualne normy i przepisy:
• Prawo budowlane (Dz. U. Nr 89 z 1994r. Poz. 414), wraz z obowi zuj cymi rozporz dzeniami
i zarz dzeniami, aktualnymi Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano –
Monta owych tom I,
• Przepisy BHP dotycz ce robót budowlanych.
• Rozporz dzenia MSWiA z dnia 07-06-2010 (Dz.U. nr 57 poz.353 z dnia 22-06-2010) w sprawie
ochrony przeciwpo arowej budynków, innych obiektów budowlanych i terenów;
• Rozporz dzenie Ministra Infrastruktury z dnia 12-03-2009 (Dz.U. z dnia 7-04-2009) w sprawie
warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie z pó niejszymi
zmianami;
• Ustawa o wyrobach budowlanych z dnia 16.04.2004 (Dz. u. 04.92.881) okre laj ca zasady
wprowadzania do obrotu wyrobów budowlanych, zasady kontroli wyrobów budowlanych
wprowadzonych do obrotu;
• Rozporz dzenie Ministra Polityki Społecznej z dnia 19 pa dziernika 2005 r. w sprawie domów
pomocy społecznej;
INSTALACJE TELETECHNICZNE
• DIN 41050 / cz
1 i 2 ( poj cia, system, urz dzenia, wskazania przywoła )
• DIN 57833 / VDE 0833 ( monitorowanie linii przywoła )
• DIN 57834 / VDE 0834 ( technika systemów przywoławczych, systemy w szpitalu, zakres
zastosowa II
• Wytyczne producentów wybranych urz dze
3
4. Opis techniczny
4.1. Stan istniej cy
Obecnie w obiekcie zainstalowany jest system przywoławczy oparty na lampkach sygnalizacyjnych
oraz przyciskach nie spełniaj cy aktualnych standardów i oczekiwa U ytkownika. Urz dzenia
systemu (centralka, przyciski, lampki) nale y zdemontowa . Nie przewiduje si demonta u
istniej cego okablowania (układane p/t).
4.2. Stan projektowany
Urz dzenia systemu istniej cego (centralka, przyciski, lampki) nale y zdemontowa . Nie przewiduje
si demonta u istniej cego okablowania (układane p/t).
Zainstalowa i uruchomi projektowany system przywoławczy z wykonaniem zasilania,
okablowaniem i trasami kablowymi.
4.3. Instalacja przyzywowa
Instalacj systemu przywoławczego zaprojektowano w oparciu o system VISO-OPT PLUS firmy
Schrack-Seconet. Elementy systemu nale y instalowa w puszkach natynkowych dedykowanych,
je eli jest taka mo liwo w puszkach podtynkowych r. 60mm.
UWAGA:
Zgodnie z Ustaw „Prawo Zamówie Publicznych” przedmiotu zamówienia nie mo na opisywa
przez wskazanie znaków towarowych, patentów lub pochodzenia, chyba, e jest to uzasadnione
specyfik przedmiotu zamówienia lub zamawiaj cy nie mo e opisa przedmiotu zamówienia za
pomoc dostatecznie dokładnych okre le , a wskazaniu takiemu towarzysz wyrazy „lub
równowa ne” lub inne równoznaczne wyrazy w wykazie urz dze podano przykładowych
producentów lub ich równowa niki.
Systemy w niniejszym projekcie zostały opracowane na przykładowym sprz cie dla okre lenia
podstawowych parametrów technicznych – mo liwe jest zastosowanie systemów równowa nych.
Wykonawca dostarczy kompletny system przyzywowy VISO-OPT PLUS. Jest to system
z d wi kow i optyczn sygnalizacj przywoła .
Umo liwia osobom potrzebuj cym pomocy w pomieszczeniach mieszkalnych i ogólnodost pnych,
toaletach i łazienkach, zaalarmowanie personelu znajduj cego si w pomieszczeniu piel gniarek (2
pi tro) wewn trz budynku.
4.3.1. Budowa systemu
System VISO-OPT PLUS składa si z nast puj cych modułów:
• modułu głównego VO-BT –umo liwia odbieranie przywoła , a tak e pokazuje stan pracy
systemu;
• modułu dodatkowego VO-ZT - umo liwia odbieranie przywoła
• przycisków przywoławczych na ciennych RT, przycisków przywoławczych na ciennych z
gniazdem SVM-K, przycisków gruszkowym BT-RK (przyj to ~30% wyposa enia przycisków
z gniazdem);
• przycisków kasuj cych AT – słu do kasowania przywoła w ka dym pomieszczeniu, gdzie
przewidziano przyciski przywoławcze;
• lampki sygnalizacyjne pojedyncze LV1 w technice arówkowej - słu do sygnalizowania
przywołania (alarmu) i b d zainstalowane nad drzwiami pomieszcze w których znajduj si
przyciski przywoławcze,
• zasilacz 24 VDC – do zasilania modułu głównego i rozszerzonego.
4
4.3.2. Funkcjonowanie systemu
Wskazywanie przywoła
Przywołania od uruchomionych przycisków przywoławczych s sygnalizowane na modułach VO-BT i
VO-ZT za pomoc sygnału alarmu i zapalonej odpowiedniej diody. Jednocze nie nad drzwiami
pomieszczenia z którego nast piło przywołanie zapala si lampka sygnalizacyjna w kolorze
czerwonym.
W przypadku wi kszej ilo ci wezwa na modułach zapalaj si kolejne diody wskazuj ce
pomieszczenia z których nast piły przywołania, a tak e kolejne lampki sygnalizacyjne nad drzwiami
adekwatnych pomieszcze .
Kasowanie przywoła
Alarm b dzie kasowany po naci ni ciu przycisku kasuj cego w miejscu przywołania tzn. przy
drzwiach wej ciowych danego pomieszczenia (kasowanie przywoła na terminalu b dzie
zablokowane).
Wył czanie sygnału alarmu (przywołania)
Za pomoc przycisku „Wył czenie akustyki” na terminalu głównym w pomieszczeniu dy urnym
mo na wył czy sygnał przywołania. Je eli przywołanie nie zostanie skasowane w ci gu 2 minut od
momentu skasowania sygnału akustycznego przy pomocy przycisku kasuj cego AT, znajduj cego si
przy drzwiach wej ciowych odpowiedniej toalety dla osób niepełnosprawnych, wówczas po tym
czasie sygnał ten zostanie ponownie wznowiony.
Uszkodzenie
System przyzywowy b dzie pozwalał na ci gł kontroluje wszystkich dróg przekazywania sygnałów
przywoła , co gwarantuje bezpiecze stwo pracy systemu. Ewentualne uszkodzenia przycisków b d
przewodów (zwarcia, rozci cia) b d wskazywane na module podstawowym VO-BT w postaci
wiec cej diody kontrolnej LED nad polem opisowym. „Awaria” oraz za pomoc sygnału
d wi kowego.
Zasilanie
System zasilany b dzie napi ciem stałym 24V.
Przeka nik zbiorczy alarmów
Sygnał zbiorczy alarmów mo e by przesyłany do systemu innego za pomoc przeka nika zbiorczego
przywoła .
Przeka nik zbiorczy uszkodze
Sygnał zbiorczy uszkodze mo e by przesyłany do systemu innego np. BMS za pomoc przeka nika
zbiorczego uszkodze lub do jakiegokolwiek urz dzenia mog cego odebra informacj z wyj
przeka nikowych.
4.4. Prowadzenie okablowania
Okablowanie systemu:
• Do przycisków przywoławczych od modułu głównego w danym pomieszczeniu uło y
przewód YTKSY 3x2x0,8
• Do lampki sygnalizacyjnej od ostatniego przycisku przywoławczego w danym pomieszczeniu
uło y przewód YTKSY 1x2x0,8
• Do zasilaczy systemowych uło y z rozdzielni elektrycznej przewód YDY 3x2,5 mm2 ;
Układane przewodów:
• W całym obiekcie – w kanałach i listwach elektroinstalacyjnych;
5
4.5. Zasilanie instalacji
System nale y zasili ze wskazanej przez Inwestora rozdzielnicy elektrycznej, wydzielonym obwodem
zabezpieczonym wył cznikiem nadpr dowym B16A. Projektowany wył cznik umie ci w
wydzielonej obudowie 2 modułowej. Z rozdzielnicy do pomieszczenia dy urnego poprowadzi
przewód YDY 3x2,5 mm2.
Przewód zasilaj cy zako czy w szafie 19”/10U w pomieszczeniu dy urnym na gniazdach 2x2P+Z.
Szafk montowa pod sufitem. W szafce umieszczony zostanie zasilacz awaryjny UPS 1600VA
(960W) do podtrzymania funkcji systemu przy braku zasilania podstawowego. Za po rednictwem
zasilacza UPS podł czone zasilacze systemowe 24V. Panele systemu przywoławczego umie ci na
cianie w miejscu wskazanym przez obsług .
4.6. Uwagi instalacyjne
System instalowa zgodnie z DTR producenta. Dokładna lokalizacja przycisków ustalana na budowie
na podstawie wytycznych personelu medycznego.
Wszystkie instalacje wykona zgodnie z obowi zuj cymi normami i przepisami, w miar mo liwo ci
ograniczy uci liwo prac dla mieszka ców domu.
Prace powinna wykona osoba, przedsi biorstwo posiadaj ce odpowiednie uprawnienia do
prowadzenia robót w zakresie elektrycznym, zapewniaj ce wymagan jako robót.
Po zako czeniu robót Wykonawca zobowi zany jest do:
• dostarczenia Inwestorowi dokumentacji powykonawczej z naniesionymi zmianami,
• dostarczenia protokołów z wykonanych pomiarów oporno ci izolacji,
• skuteczno ci ochrony przeciwpora eniowej i rezystancji uziemie .
Wszystkie odst pstwa od niniejszej dokumentacji wymagaj uzgodnie i akceptacji autora projektu
oraz Inwestora.
