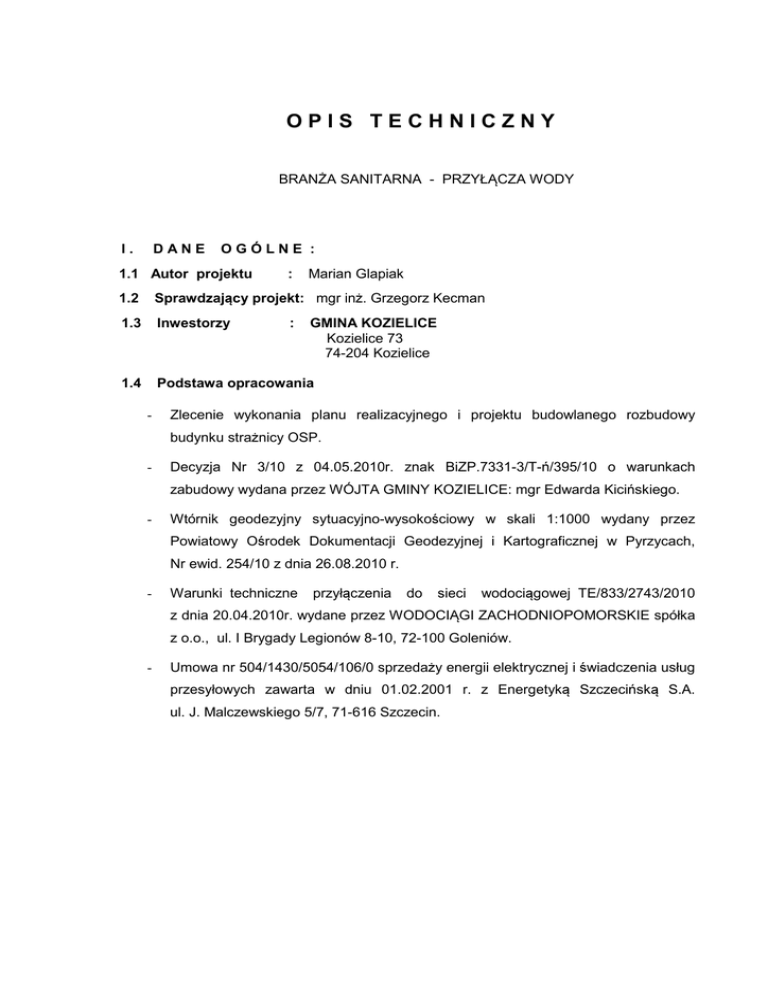

OPIS TECHNICZNY
BRANŻA SANITARNA - PRZYŁĄCZA WODY
I.
DANE
OGÓLNE :
1.1 Autor projektu
:
Marian Glapiak
1.2
Sprawdzający projekt: mgr inż. Grzegorz Kecman
1.3
Inwestorzy
1.4
Podstawa opracowania
-
:
GMINA KOZIELICE
Kozielice 73
74-204 Kozielice
Zlecenie wykonania planu realizacyjnego i projektu budowlanego rozbudowy
budynku strażnicy OSP.
-
Decyzja Nr 3/10 z 04.05.2010r. znak BiZP.7331-3/T-ń/395/10 o warunkach
zabudowy wydana przez WÓJTA GMINY KOZIELICE: mgr Edwarda Kicińskiego.
-
Wtórnik geodezyjny sytuacyjno-wysokościowy w skali 1:1000 wydany przez
Powiatowy Ośrodek Dokumentacji Geodezyjnej i Kartograficznej w Pyrzycach,
Nr ewid. 254/10 z dnia 26.08.2010 r.
-
Warunki techniczne
przyłączenia
do
sieci
wodociągowej TE/833/2743/2010
z dnia 20.04.2010r. wydane przez WODOCIĄGI ZACHODNIOPOMORSKIE spółka
z o.o., ul. I Brygady Legionów 8-10, 72-100 Goleniów.
-
Umowa nr 504/1430/5054/106/0 sprzedaży energii elektrycznej i świadczenia usług
przesyłowych zawarta w dniu 01.02.2001 r. z Energetyką Szczecińską S.A.
ul. J. Malczewskiego 5/7, 71-616 Szczecin.
III.
DANE DO PLANU REALIZACYJNEGO
2.1 Usytuowanie działek
Działki nr 395, 394/1 i 327/4, graniczą od strony południowej graniczy z działką nr 327/2,
od strony zachodniej z działką nr 396/3, od strony północnej z działką 394/2.
2.2 Projektowane elementy zagospodarowania działek Nr 395, 394/1 i 327/4 :
-
Budynek strażnicy OSP,
-
teren utwardzony - dojścia, dojazd i utwardzenie przed wejściem,
-
instalacje:
- wody,
- kanalizacji (do zbiornika szczelnego),
- energii elektrycznej,
śmietnik ,
zieleń.
-
2.3 Opis planu realizacyjnego
Budynek - projektowany poziom posadowienia parteru budynku strażnicy OSP - 77,35
mnpm, parterowy, bez podpiwniczenia z dachem krytym blachą dachówkopodobną, tereny
utwardzone : dojścia i dojazdy zlokalizowane w sposób umożliwiający swobodną
komunikację między projektowanymi elementami zabudowy działki również osobom
niepełnosprawnym. Przyłącza : wody, kanalizacji i energii elektrycznej eNN przewidziano
podłączenie z istniejących instalacji w/g warunków technicznych przyłączy (wg projektów
przyłączy).
Śmietnik na odpady komunalne zlokalizowany w północno-wschodniej części działki, zjazd
na działkę z drogi - geodezyjny nr 327/4, zieleń, dojścia i dojazdy zajmują pozostałą część
działki (urządzonej) - trawnik oraz żywopłot strzyżony przy obudowie śmietnika.
2.4
Warunki geotechniczne posadowienia
-
Budynek strażnicy OSP - w I kategorii ,
-
Rodzaj gruntu - powierzchnię terenu przykrywa humus do głębokości 0,50 m poniżej
zalega piasek gliniasty z domieszką żwiru i kamieni – podłoże to nadaje się
do posadowienia bezpośredniego – grunt pierwszej kategorii geotechnicznej ( usunąć
humus , gdyż nie może stanowić podłoża budowlanego ) .
-
Poziom wód gruntowych poniżej poziomu posadowienia .
-
Głębokość przemarzania gruntu – 0,8 m. (Głębokość przemarzania gruntu przyjęto
dla l-ej strefy klimatycznej hz = 80 cm)
2.5
Infrastruktura techniczna-dane ogólne
Do zagospodarowania
działek nr 394/1, 395 i 327/4
wykorzystano uzbrojenie
w infrastrukturę techniczną:
-
sieć wodociągowa wiejska - z istniejącej sieci,
-
kanalizacja - do zbiornika szczelnego,
-
sieć energetyczna - z istniejącej sieci,
Zasilenie budynku w wodę , przewidziano z projektowanego przyłącza φ 32 mm odcinkiem
przyłącza z rur PE do budynku, z sieci wodociągowej PCV φ 80 mm ułożonej na głębokości
1,4 m na warunkach określonych przez Wodociągi Zachodniopomorskie Sp. z o.o.
w Goleniowie; Włączenie do rurociągu głównego AC 80.
Włączenie do zewnętrznej sieci wodociągowej dokonać za pomocą nawiertki φ 50 x 32 mm
wraz z zasuwą odcinającą kompletną za wodomierzem zamontować zawór zwrotny .
Całość części metalowych izolować dwukrotnie taśmą Dessa. Wodomierz sprzężony klasy
C φ 50/20 mm zaprojektowano w studzience wodomierzowej.
Odprowadzenie
ścieków
sanitarnych
przewidziano
do
projektowanego
zbiornika
szczelnego.
Zabezpieczenie przeciw pożarowe budynku przewidziano z wiejskiej sieci wodociągowej
uzbrojonej w hydranty p. poż.
Odprowadzenie wód opadowych z połaci dachowej i utwardzonego placu dojazdowego
przewidziano jako powierzchniowe.
III.
PRZYŁĄCZE WODY
3.1
Przyłącze wody
Przyłącze wody zaprojektowano wg warunków – TE/833/2743/2010 z dnia 20.04.2010r.
wydanych przez Wodociągi Zachodniopomorskie w Goleniowie z rur PE φ 32 mm PE 80
SDR 11 wg PN-74/C-89204 wprowadzając do budynku przejście od ściany zewnętrznej do
poziomu posadzki w peszlu ochronnym, włączonej do sieci wiejskiej wykonanej z rur PCV
φ 80 mm ułożonej w obrębie opracowania.
Włączenia dokonano do istniejącej sieci głównej z zastosowaniem nawiertki z zaworem
głównym równoprzelotowym φ 32
i rur PE φ 32 mm .. Montaż wodomierza w pozycji
poziomej na konsoli ze stali nierdzewnej z zaworami odcinającymi i zaworem zwrotnym z
PN-ISO-4064-1, PN-ISO-4064-2 +Ad1 , PN-ISO-4064-3 .Do pomiaru, ilości zużytej wody,
przewidziano zamontowanie wodomierza sprzężonego klasy C φ 50/20 mm zaprojektowano
go w studzience wodomierzowej Rurociąg układać w wykopie poniżej 1,4 m projektowanej
powierzchni gruntu
/ licząc od poziomu terenu do górnej powierzchni rurociągu /
na
podsypce piaskowej grubości 15 cm . Wykopy pod rurociąg i kształtki PE, powinny być
wykonywane zgodnie z przepisami BN-838836-02- Przewody podziemne. Roboty ziemne.
Wymagania badania przy odbiorze.
Połączenia rur i kształtki nie powinny być przysypywane do czasu zakończenia prób
ciśnieniowych. Nie należy bezpośrednio zasypywać rurociągów gruntem zawierającym głazy
i kamienie.
Zasypkę wykopów należy wykonać w trzech etapach:
l warstwa ochronna
1 etap - zasypka z wyłączeniem połączeń
2 etap - zasypka połączeń po próbach do wymaganej rzędnej, warstwami zagęszczając
grunt w wykopie do poziomu 30 cm na rurociąg, układając taśmę ostrzegawczą koloru
niebieskiego z taśmą metalizowaną
II warstwa
3 etap - zasypka gruntem rodzimym, do wymaganej rzędnej terenu warstwami,
zagęszczając grunt w wykopie.
3.2
Próby szczelności
Próbę szczelności rurociągów należy przeprowadzić po częściowym przysypaniu rurociągu
warstwą ochronną. Próbę wykonać na ciśnienie 1,0 MPa w ciągu 1 godziny. Wymagania
odnośnie szczelności rurociągów zgodnie z PN-81/B-10725.
3.3 Płukanie i dezynfekcja
Rurociągi przed oddaniem do eksploatacji należy poddać płukaniu czystą wodą i dokonać
badań wody. W przypadku negatywnego wyniku należy przyłącze poddać dezynfekcji
i badanie wody wykonać ponownie.
