PS IP55 – Pulpit Sterowniczy

PS IP55 – Pulpit Sterowniczy

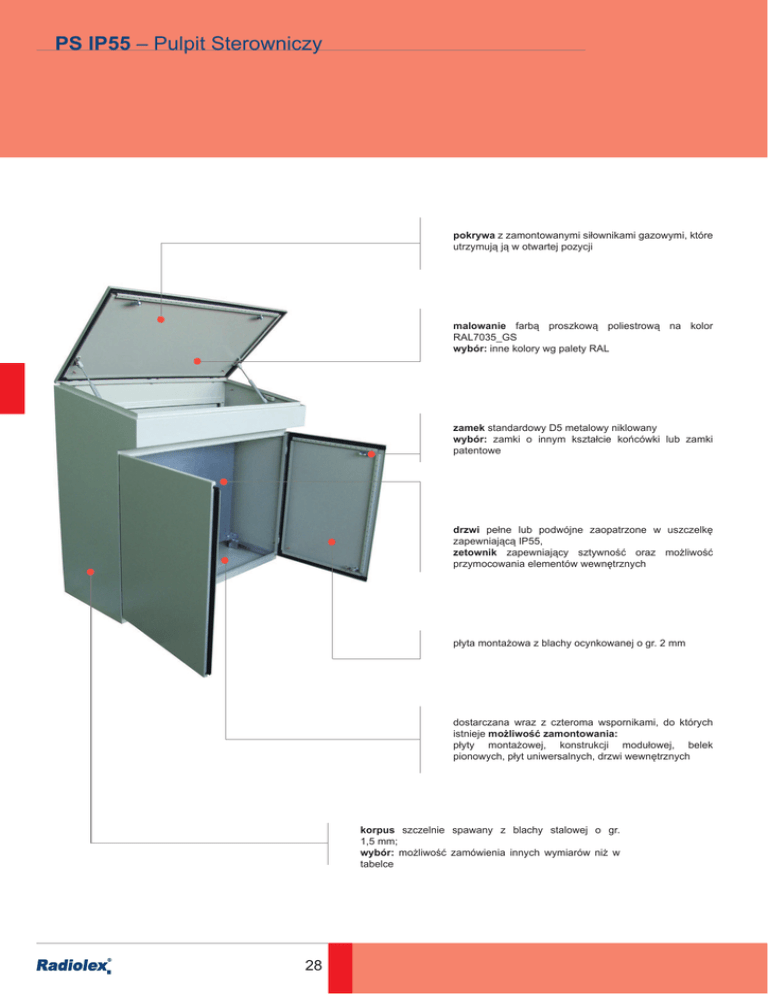

pokrywa z zamontowanymi siáownikami gazowymi, które
utrzymują ją w otwartej pozycji
malowanie farbą proszkową poliestrową na kolor
RAL7035_GS
wybór: inne kolory wg palety RAL
zamek standardowy D5 metalowy niklowany
wybór: zamki o innym ksztaácie koĔcówki lub zamki
patentowe
drzwi peáne lub podwójne zaopatrzone w uszczelkĊ
zapewniającą IP55,
zetownik zapewniający sztywnoĞü oraz moĪliwoĞü
przymocowania elementów wewnĊtrznych
páyta montaĪowa z blachy ocynkowanej o gr. 2 mm
dostarczana wraz z czteroma wspornikami, do których
istnieje moĪliwoĞü zamontowania:
páyty montaĪowej, konstrukcji moduáowej, belek
pionowych, páyt uniwersalnych, drzwi wewnĊtrznych
korpus szczelnie spawany z blachy stalowej o gr.
1,5 mm;
wybór: moĪliwoĞü zamówienia innych wymiarów niĪ w
tabelce
28
PS IP55 – Pulpit sterowniczy
Stosuje siĊ miedzy innymi jako:
- stanowisko operatorskie linii produkcyjnych,
- stanowisko sterowania procesami technologicznymi. Ergonomiczny ksztaát pulpitu zapewnia wygodne korzystanie z zamontowanych elementów
aparatury sterowniczej oraz sprzĊtu komputerowego.
Wykonany z blachy stalowej o gr. 1,5 mm, malowany proszkowo na kolor RAL7035_GS z przeznaczeniem eksploatacji do wewnątrz.
Opcja: - proÞl boczny pokazany w karcie katalogowej moĪe byü na Īyczenie zmodyÞkowany,
- moĪliwoĞü wykonania pulpitu o nietypowych ksztaátach i wymiarach,
- wykonanie pulpitu ze stali nierdzewnej lub kwasoodpornej.
PSA - z páytą montaĪową, posiada zdejmowane plecy w celu áatwiejszego podejĞcia do wnĊtrza obudowy,
PSB - z páytą montaĪową, posiada plecy staáe, bez moĪliwoĞci demontaĪu,
PSC - z nadstawką i páytą montaĪową, posiada zdejmowane plecy w celu áatwiejszego podejĞcia do wnĊtrza obudowy,
PSD - z nadstawką i páytą montaĪową, posiada plecy staáe, bez moĪliwoĞci demontaĪu.
PSA, PSB (bez nadstawki):
Opis - wymiary
szer*wys*gá / gá klapy (mm)
Lp.
1
PS.. - 600*975*400 / 500
Nr katalogowy
PSA
180-001
Nr katalogowy
PSB
181-001
2
PS.. - 800*975*400 / 500
180-002
181-002
3
PS.. - 1000*975*400 / 500
180-003
181-003
4
PS.. - 1200*975*400 / 500
180-004
181-004
5
PS.. - 1400*975*400 / 500
180-005
181-005
6
PS.. - 1600*975*400 / 500
180-006
181-006
PSA, PSB – Pulpit Sterowniczy
PSA, PSB (z nadstawką):
Lp.
Opis - wymiary
szer*wys*gá / gá klapy (mm)
Nr katalogowy
PSC
Nr katalogowy
PSD
1
PS.. - 600*1200*710 / 952
182-001
183-001
2
PS.. - 800*1200*710 / 952
182-002
183-002
3
PS.. - 1000*1200*710 / 952
182-003
183-003
4
PS.. - 1200*1200*710 / 952
182-004
183-004
5
PS.. - 1400*1200*710 / 952
182-005
183-005
6
PS.. - 1600*1200*710 / 952
182-006
183-006
Zakres dostawy:
Kompletny pulpit z ogranicznikami gazowymi górnej (i Ğrodkowej w PSC i PSD) klapy
z doáączonym kluczem.
PSC, PSD
– Pulpit Sterowniczy
z nadstawką
Cokóá CR / str. 105
Przykáadowe Akcesoria Systemowe:
Lp.
Opis
Strona
Lp.
Opis
Strona
1
Zamki
78
4
Wentylacja, ogrzewanie, regulacja
127-138
105
5
Dokumentacja techniczna
162-163
2
Cokoáy
3
Wprowadzanie kabli
107-109
29
