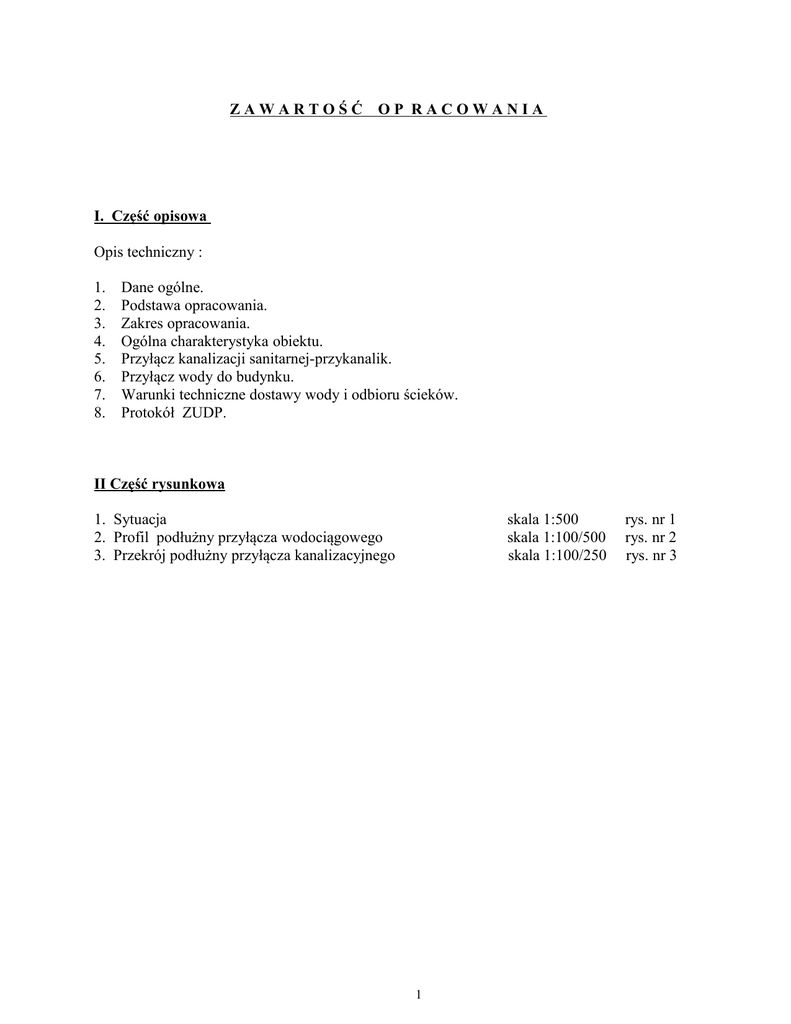

ZAWARTOŚĆ OP RACOWANIA
I. Część opisowa
Opis techniczny :
1.
2.
3.
4.
5.
6.
7.
8.
Dane ogólne.
Podstawa opracowania.
Zakres opracowania.
Ogólna charakterystyka obiektu.
Przyłącz kanalizacji sanitarnej-przykanalik.
Przyłącz wody do budynku.
Warunki techniczne dostawy wody i odbioru ścieków.
Protokół ZUDP.
II Część rysunkowa
1. Sytuacja
2. Profil podłużny przyłącza wodociągowego
3. Przekrój podłużny przyłącza kanalizacyjnego
skala 1:500
skala 1:100/500
skala 1:100/250
1
rys. nr 1
rys. nr 2
rys. nr 3
OPIS TECHNICZNY
do projektu przyłączy wody i kanalizacji
1.
Dane ogólne
1.1.
Nazwa inwestycji
1.2.
1.3.
Adres
Inwestor
2.
Podstawa opracowania
- Budynek zaplecza sanitarno-gospodarczego dla boiska sportowego
w Ryszkowej Woli.
- Ryszkowa Wola, dz. nr 77/8
- Gmina Wiązownica
37-522 Wiązownica 28
- Zlecenie Inwestora i umowa
- Zapewnienie dostawy wody
- Uzgodnienia międzybranżowe
- Normy i normatywy projektowe
3.
Zakres opracowania
Projekt budowlany przyłączy wody i kanalizacji.
4. Ogólna charakterystyka obiektu
Obiekt znajduje się na działce nr 77/8 w Ryszkowej Woli. Jest to budynek zaplecza sanitarnogospodarczego dla boiska sportowego w Ryszkowej Woli. Będzie budowany z materiałów
powszechnie dostępnych na rynku.
5. Przyłącz kanalizacji sanitarnej - przykanalik.
Projekt obejmuje odcinek kanalizacji od projektowanego budynku do projektowanego zbiornika
bezodpływowego. Ciąg kanalizacji sanitarnej wykonać z rur kanalizacyjnych litych PVCφ160 typu „N’’
zgodnie z profilem. Przykanalik wykonać zgodnie z normą PN-92/B-10735.
5.1. Wykopy
Przed przystąpieniem do wykonywania wykopów pod kanalizację należy wytyczyć trasę przebiegu
sieci. Głębokość wykopu zgodna z projektem, wynikająca z warunków terenowych, z zachowaniem
minimalnych dopuszczalnych spadków podłużnych kanalizacji. Przykanalik należy wykonać w sposób
gwarantujący nie przedostawanie się wód w podłoże. Wykopy powinno się wykonać w porze
bezdeszczowej. Wykopy, należy wykonywać bez naruszenia struktury dna wykopu. Wyrównanie dna
wykopu wykonać ręcznie. Wykopy, należy zabezpieczyć poprzez ażurowe szalowanie ścian balami
drewnianymi zakładanymi poziomo. Po zasypaniu wykopów wyrównać teren i wykonać niwelację .
Roboty ziemne wykonać zgodnie z norma PN-B10736:1999.
2
5.2.
Podłoże
Ciągi kanalizacyjne z rur PVC należy układać w wykopie na odpowiednio przygotowanym podłożu
piaskowym o grubości 20 cm starannie zagęszczonym. Przygotowanie podłoża polega na
wyprofilowaniu wgłębień pod kielichy. Przestrzeń wykopu w obrębie przewodu rurowego, należy
wypełnić piaskiem nie zawierającym kamieni. Ułożony odcinek rur - po uprzednim sprawdzeniu
prawidłowości jej spadku wymaga stabilizowania przez wykonanie obsypki ochronnej z piasku na
wysokość 30cm. ponad wierzch rury. Obsypkę należy wykonać z zachowaniem dostępu do dołka
montażowego. Dołki montażowe zasypać piaskiem po próbie szczelności złącz. Ważne jest dobre
zagęszczenie materiału wypełniającego w bocznych strefach przewodu, gdyż zabezpiecza to rurę przed
deformacją na skutek występujących nacisków statycznych i dynamicznych. Zagęszczenie gruntu w
tzw. pachach przewodu należy dokonać przez udeptanie. Dalsza zasypka wykopu powinna być
prowadzona warstwami z równoczesną rozbiórką szalowania ścian wykopów.
5.3. Montaż przewodów
Projektowany przyłącz wykonać z rur PVC φ 160 typ „N’’ zgodnie z profilem i sytuacją.
Budowę kanalizacji rozpocząć od punktu węzłowego – wyjście z budynku.
Układanie rurociągów prowadzi się z ustalonym spadkiem pomiędzy punktami węzłowymi,
od rzędnych niższych do wyższych, kielichami pod górę aby zapewnić lepsze uszczelnienie rur.
Rury układać ze spadkiem wg profilu podłużnego. Łączenie rur PVC na uszczelkę gumową i wcisk.
5.4.
Odległości bezpieczne
Przy układaniu kanalizacji równolegle do innych przewodów, należy między zewnętrznymi ściankami
tych przewodów zachować odległości bezpieczne wynoszące:
- od przewodów wodociągowych
1,5 m
1,5 m
- od gazociągu niskiego ciśn.
- od kabli elektrycznych
0,8 m
5.5. Uwagi końcowe
Całość robót wykonać zgodnie z normami i projektem oraz "Warunkami Technicznymi Wykonania i
Odbioru Robót Budowlano - Montażowych "tom II., a także „Instrukcji Wykonania i Odbioru Instalacji
Rurociągowych z PVC”, Zewnętrzne sieci kanalizacyjne z rur PVC część III.. Przed przystąpieniem do
wykopów należy wytyczyć trasę przez uprawnionego geodetę. Wykopy pod kanalizację sanitarną
wykonać w porze bezdeszczowej , zapewniając nie przedostawanie się wody opadowej w podłoże. Po
zakończeniu robót wykonać inwentaryzację powykonawczą. Przy pracach na czynnym kanale
przestrzegać RMGiB z dnia 1 października 1993r. w sprawie bezpieczeństwa i higieny pracy przy
eksploatacji, remontach i konserwacji sieci kanalizacyjnych.
6. Przyłącz wody do budynku.
Zgodnie z wydanymi warunkami technicznymi podłączenie zostało zaprojektowane do istniejącego.
wodociągu φ32mm. Do odcięcia przyłącza służy zasuwa klinowa wraz z obudową teleskopową
i skrzynką żeliwną. Przyłącz wody do budynku wykonać z rur wodociągowych PEφ32mm na ciśnienie
3
1 MPa łączonych za pomocą zgrzewania elektrooporowego. Przejście z rur PE na rury stalowe wykonać
za pomocą łączników zaciskowych (mosiężnych) wewnątrz budynku. Rzędne osi rurociągu,
głębokości ułożenia, rury ochronne oraz skrzyżowanie z istniejącym uzbrojeniem podziemnym według
profilu podłużnego. Wodomierz wraz z niezbędnym osprzętem znajduje się wewnątrz budynku.
Zaprojektowano wodomierz JS q=2,5 m3/h , DN 20 mm. Przejście pod ławą fundamentową budynku
wykonać w rurze ochronnej z uszczelnieniem przestrzeni pomiędzy rurami. Wodomierz zamontować
zgodnie z normami PN-ISO 4064-2+Ad:1997 i PN-B-10720:1998. Za projektowanym zaworem
odcinającym od strony instalacji zamontować filtr siatkowy, zawór antyskażeniowy EA i spust wody.
Na całej długości przyłącza wody w odległości 0,4m od terenu ułożyć taśmę sygnalizacyjną
(lokalizacyjno-ostrzegawcza).
6.1 Wykopy.
Przed przystąpieniem do wykonywania wykopów, należy wytyczyć trasę wodociągu zgodnie z
projektem. Przewody wodociągowe na całej długości powinny być układane w wykopie na głębokości
od 1,40 do 1,5m. Wykopy poniżej 1,0m., należy zabezpieczyć poprzez umocnienie ścian pionowych
wykopów deskowaniem z rozporami. Roboty ziemne wykonać zgodnie z norma PN-B10736:1999.
6.2 Podłoże.
Przewody wodociągowe z rur PE, należy układać w wykopie na podsypce piaskowej o grub. 10cm bez
grud i kamieni. Dno wykopu powinno być wyprofilowane zgodnie z projektowanym spadkiem
przewodu. Przestrzeń wykopu w obrębie przewodu rurowego należy wypełnić piaskiem nie
zawierającym kamieni. Ważne jest dobre zagęszczenie materiału wypełniającego boczne strefy
przewodu. Obsypka powinna sięgać około 20cm. ponad wierzch rury po zagęszczeniu, a jej wykonanie
nie może powodować przemieszczania przewodu. Do wykonywania obsypki, należy użyć piasku bez
kamieni. Po wykonaniu obsypki i ułożeniu taśmy ostrzegawczej koloru niebieskiego można zasypywać
wykop. Do zasypki wykopu użyć grunt rodzimy zagęszczając go warstwami i ewentualną rozbiórką
odeskowań i rozpór ścian wykopu. Miejsca połączeń muszą pozostać nie zasypane do czasu
przeprowadzania próby na szczelność przewodu.
6.3
Montaż przewodów
Projektowany przyłącz wodociągowy wykonać z rur wodociągowych PEφ32mm na maksymalne
ciśnienie 1 MPa. Łączenie rur z PE za pomocą zgrzewania elektrooporowego. Producent rur np.
,,Gamrat” Jasło. Ułożenie rur powinno odbywać się na uprzednio przygotowanym podłożu. Po
pozytywnej próbie szczelności przyłącza należy przystąpić do zasypywania wykopów. Zasypywanie
należy prowadzić warstwami grubości ok. 30cm z jednoczesnym zagęszczaniem. Po zasypaniu, należy
wyrównać teren i przywrócić do stanu pierwotnego. Przewody stalowe znajdujące się w gruncie, należy
zaizolować powłoką antykorozyjną nakładana na zimno np. taśma POLYKEN.
6.4. Odległości bezpieczne.
Przy układaniu przewodu wodociągowego równolegle do innych przewodów, należy między
zewnętrznymi ścianami tych przewodów zachować odległości bezpieczne wynoszące:
- od przewodów gazowych 1,5m
4
- od przewodów kanalizacyjnych 1,5m
− od kabli energetycznych 0,8m
− odległość w pionie od rury gazowej powinna wynosić min 20cm.
Wszystkie napotkane przewody podziemne na trasie wykopu krzyżujące się z wykopem, należy
zabezpieczyć przed uszkodzeniami, a w razie potrzeby podwiesić w sposób zapewniający ich
eksploatację.
6.5.
Próba szczelności.
Przewód wodociągowy należy poddać próbie szczelności wg PN/B-10725;1997
Przed rozpoczęciem próby szczelności należy przewód napełnić wodą i dokładnie odpowietrzyć. Próbę
szczelności należy wykonać w temperaturze zewnętrznej nie niższej niż +1oC .Ciśnienie próbne o
wartości 1,5 krotnej najwyższego ciśnienia roboczego lecz nie mniej niż 1MPa. Odcinek można uznać
za szczelny, jeżeli przy zamkniętym dopływie wody pod ciśnieniem próbnym w czasie 30min. nie
będzie spadku ciśnienia.
Uwagi końcowe.
Całość prac wykonać zgodnie z projektem, obowiązującymi normami i przepisami.
Przed przystąpieniem do wykopów należy wytyczyć trasę pod przyłącz wody.
Przekroczenia uzbrojenia podziemnego wykonywać pod nadzorem użytkowników tych przewodów.
Po zakończeniu robót wykonać inwentaryzację powykonawczą.
Roboty wykonać w porze bezdeszczowej w temperaturze od 5oC do 20oC.
Opracowała:
mgr inż. Agnieszka Bukowa-Jedynak
