Omnigena Michał Kochanowski i Wspólnicy sp.j.
Święcice, ul. Pozytywki 7, 05-860 Płochocin

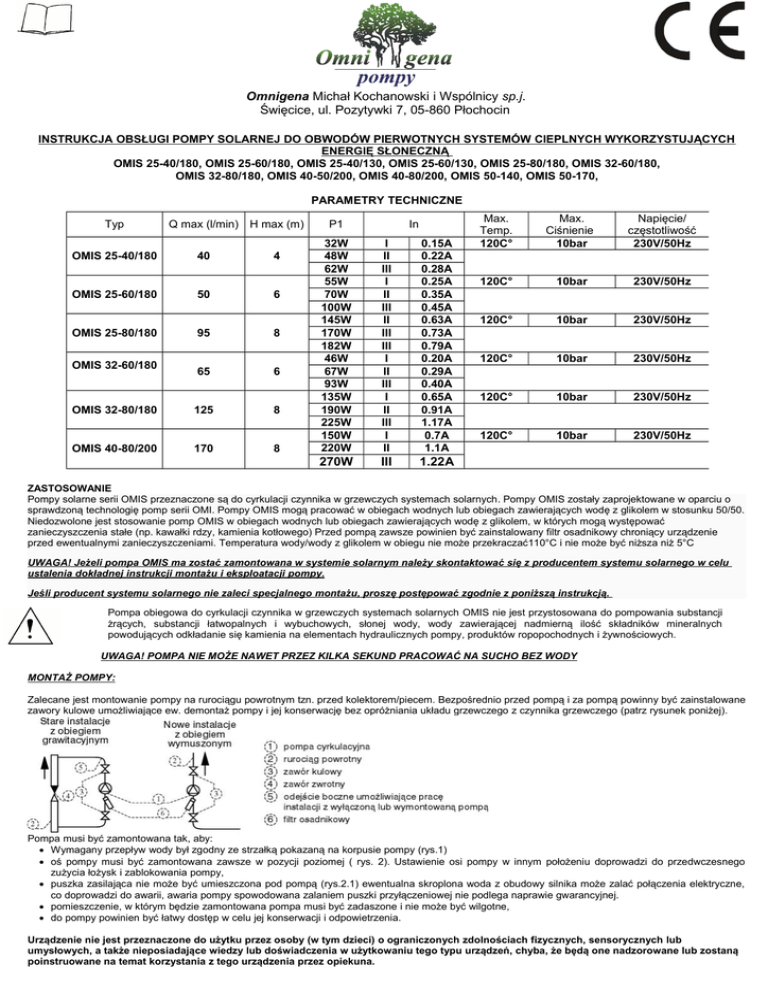

INSTRUKCJA OBSŁUGI POMPY SOLARNEJ DO OBWODÓW PIERWOTNYCH SYSTEMÓW CIEPLNYCH WYKORZYSTUJĄCYCH
ENERGIĘ SŁONECZNĄ
OMIS 25-40/180, OMIS 25-60/180, OMIS 25-40/130, OMIS 25-60/130, OMIS 25-80/180, OMIS 32-60/180,
OMIS 32-80/180, OMIS 40-50/200, OMIS 40-80/200, OMIS 50-140, OMIS 50-170,
PARAMETRY TECHNICZNE
Typ
Q max (l/min) H max (m)
OMIS 25-40/180
40
4
OMIS 25-60/180
50
6
OMIS 25-80/180
95
8
65
6
OMIS 32-80/180
125
8
OMIS 40-80/200
170
8
OMIS 32-60/180
P1
In
32W
48W
62W
55W
70W
100W
145W
170W
182W
46W
67W
93W
135W
190W
225W
150W
220W
I
II
III
I
II
III
II
III
III
I
II
III
I
II
III
I
II
0.15A
0.22A
0.28A
0.25A
0.35A
0.45A
0.63A
0.73A
0.79A
0.20A
0.29A
0.40A
0.65A
0.91A
1.17A
0.7A
1.1A
270W
III
1.22A
Max.
Temp.
120C°
Max.
Ciśnienie
10bar
Napięcie/
częstotliwość
230V/50Hz
120C°
10bar
230V/50Hz
120C°
10bar
230V/50Hz
120C°
10bar
230V/50Hz
120C°
10bar
230V/50Hz
120C°
10bar
230V/50Hz
ZASTOSOWANIE
Pompy solarne serii OMIS przeznaczone są do cyrkulacji czynnika w grzewczych systemach solarnych. Pompy OMIS zostały zaprojektowane w oparciu o
sprawdzoną technologię pomp serii OMI. Pompy OMIS mogą pracować w obiegach wodnych lub obiegach zawierających wodę z glikolem w stosunku 50/50.
Niedozwolone jest stosowanie pomp OMIS w obiegach wodnych lub obiegach zawierających wodę z glikolem, w których mogą występować
zanieczyszczenia stałe (np. kawałki rdzy, kamienia kotłowego) Przed pompą zawsze powinien być zainstalowany filtr osadnikowy chroniący urządzenie
przed ewentualnymi zanieczyszczeniami. Temperatura wody/wody z glikolem w obiegu nie może przekraczać110°C i nie może być niższa niż 5°C
UWAGA! Jeżeli pompa OMIS ma zostać zamontowana w systemie solarnym należy skontaktować się z producentem systemu solarnego w celu
ustalenia dokładnej instrukcji montażu i eksploatacji pompy.
Jeśli producent systemu solarnego nie zaleci specjalnego montażu, proszę postępować zgodnie z poniższą instrukcją.
Pompa obiegowa do cyrkulacji czynnika w grzewczych systemach solarnych OMIS nie jest przystosowana do pompowania substancji
żrących, substancji łatwopalnych i wybuchowych, słonej wody, wody zawierającej nadmierną ilość składników mineralnych
powodujących odkładanie się kamienia na elementach hydraulicznych pompy, produktów ropopochodnych i żywnościowych.
UWAGA! POMPA NIE MOŻE NAWET PRZEZ KILKA SEKUND PRACOWAĆ NA SUCHO BEZ WODY
MONTAŻ POMPY:
Zalecane jest montowanie pompy na rurociągu powrotnym tzn. przed kolektorem/piecem. Bezpośrednio przed pompą i za pompą powinny być zainstalowane
zawory kulowe umożliwiające ew. demontaż pompy i jej konserwację bez opróżniania układu grzewczego z czynnika grzewczego (patrz rysunek poniżej).
Pompa musi być zamontowana tak, aby:
 Wymagany przepływ wody był zgodny ze strzałką pokazaną na korpusie pompy (rys.1)
 oś pompy musi być zamontowana zawsze w pozycji poziomej ( rys. 2). Ustawienie osi pompy w innym położeniu doprowadzi do przedwczesnego
zużycia łożysk i zablokowania pompy,
 puszka zasilająca nie może być umieszczona pod pompą (rys.2.1) ewentualna skroplona woda z obudowy silnika może zalać połączenia elektryczne,
co doprowadzi do awarii, awaria pompy spowodowana zalaniem puszki przyłączeniowej nie podlega naprawie gwarancyjnej.
 pomieszczenie, w którym będzie zamontowana pompa musi być zadaszone i nie może być wilgotne,
 do pompy powinien być łatwy dostęp w celu jej konserwacji i odpowietrzenia.
Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych lub
umysłowych, a także nieposiadające wiedzy lub doświadczenia w użytkowaniu tego typu urządzeń, chyba, że będą one nadzorowane lub zostaną
poinstruowane na temat korzystania z tego urządzenia przez opiekuna.
PODŁĄCZENIE ELEKTRYCZNE
Pompa zasilana jest prądem jednofazowym 230V/50Hz. Podłączenia elektrycznego powinna dokonać osoba posiadająca odpowiednie
kwalifikacje. Zasilanie elektryczne powinno odbywać się za pomocą kabla elektrycznego trzyżyłowego (kabel z uziemieniem).
Żyły należy podłączyć następująco: żyła fazowa do zacisku oznaczonego literą L, żyła zerowa do zacisku oznaczonego literą N, żyła uziemiająca
do zacisku oznaczonego symbolem
(rys.4)
Podłączenie w puszce zaciskowej należy bezwzględnie chronić przed wilgocią. Pompa powinna być podłączona do sieci elektrycznej za pośrednictwem
wyłącznika instalacyjnego umożliwiającego wyłączenie pompy z sieci (rys.4)
URUCHOMIENIE
Przed uruchomieniem upewnij się, że instalacja jest napełniona wodą lub wodą z glikolem (rys.3) Pompa nie może pracować „na sucho” bez wody lub wody
z glikolem. Praca „na sucho” doprowadzi do zniszczenia pompy. W celu rozruchu pompy należy ustawić prędkość obrotową na najwyższy (najszybszy) bieg
III, odkręcić śrubę odpowietrzającą znajdującą się na tylnej ścianie silnika i włączyć pompę. Jeżeli z pompy będzie wypływać woda bez drobin powietrza
oznacza to, że układ jest odpowietrzony (rys.5).
OBSŁUGA POMPY
Urządzenie wymaga kontroli tylko w czasie pierwszego uruchomienia lub po dłuższym postoju (np. przed sezonem grzewczym). Po dłuższym postoju lub
przy pierwszym uruchomieniu należy sprawdzić czy wałek silnika nie jest zablokowany. Należy to zrobić w następujący sposób: odkręcić śrubę
odpowietrzającą (rys.5) W powstałym otworze będzie widoczny koniec wałka z poprzecznym nacięciem. Przy użyciu płaskiego śrubokręta należy wałek
przekręcić zgodnie z kierunkiem pokazanym na obudowie pompy. Po przeprowadzeniu tych czynności należy zakręcić śrubę odpowietrzającą i uruchomić
pompę na najwyższym III biegu (rys. 6).
Usterka
Pompa nie działa
Ewentualna przyczyna
Brak napięcia w łączu elektrycznym
Usterka w kondensatorze
Oś pompy nie obraca się z powodu
zablokowanych łożysk
Pompę zablokował osad
Szum w systemie
Nieprawidłowe funkcjonowanie pompy
słaba wydajność lub jej brak
Ciśnienie na ssaniu jest zbyt niskie
Powietrze w systemie
Zamknięty zawór kulowy lub brak wody w
instalacji
Pomoc
Sprawdzić zasilanie prądem
Wymienić kondensator
Wyłącz zasilanie. Pompę wymontować i oczyścić
Ponownie zamontować pompę, włącz zasilanie
Wyłącz zasilanie. Pompę wymontować i oczyścić
Ponownie zamontować pompę, włącz zasilanie. rys. A2,A3,A4
Zwiększ ciśnienie na ssaniu
Odpowietrzyć system
Otwórz zawór kulowy i sprawdź czy instalacja hydroforowa jest
sprawna
UTYLIZACJA
Oznakowanie tego sprzętu symbolem przekreślonego kontenera informuje o zakazie umieszczania zużytego sprzętu łącznie z innymi odpadami.
Szczegółowe informacje na temat recyklingu produktu można uzyskać w urzędzie miasta lub gminy, w zakładzie utylizacji odpadów komunalnych
albo tam gdzie towar został nabyty.
Niniejszy wyrób i jego części należy utylizować zgodnie z zasadami ochrony środowiska. Jeżeli naprawa wyeksploatowanej pompy nie będzie
miała ekonomicznego uzasadnienia pompę należy zdemontować oddzielając od siebie części żeliwne, stalowe, miedziane, z tworzyw sztucznych i gumy.
Uzyskane elementy przekazać do specjalistycznych zakładów zajmujących się przetwarzaniem i zagospodarowywaniem odpadów przemysłowych i zużytych
urządzeń. Należy skorzystać z lokalnych publicznych lub prywatnych zakładów utylizacji odpadów. Przekazanie zużytego sprzętu do punktów zajmujących
się odzyskiem i ponownym użyciem przyczynia się do uniknięcia wpływu obecnych w sprzęcie szkodliwych składników na środowisko i zdrowie ludzi. W tym
zakresie podstawową rolę spełnia każde gospodarstwo domowe.
Producent zastrzega sobie możliwość dokonania zmian kolorów, rozwiązań technicznych zespołów oraz elementów opisanych i przedstawionych na
rysunkach w tej Instrukcji Obsługi. Powielanie, druk, tłumaczenie – również fragmentów – niedozwolone jest bez pisemnej zgody.
