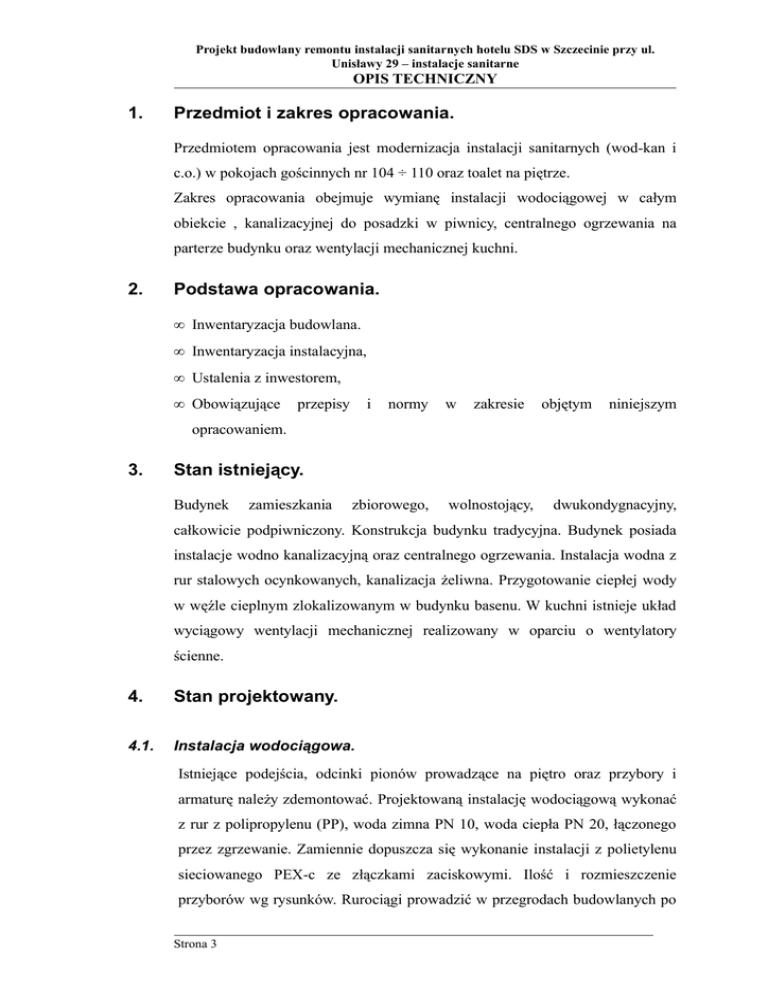

Projekt budowlany remontu instalacji sanitarnych hotelu SDS w Szczecinie przy ul.
Unisławy 29 – instalacje sanitarne
OPIS TECHNICZNY
1.
Przedmiot i zakres opracowania.
Przedmiotem opracowania jest modernizacja instalacji sanitarnych (wod-kan i
c.o.) w pokojach gościnnych nr 104 ÷ 110 oraz toalet na piętrze.
Zakres opracowania obejmuje wymianę instalacji wodociągowej w całym
obiekcie , kanalizacyjnej do posadzki w piwnicy, centralnego ogrzewania na
parterze budynku oraz wentylacji mechanicznej kuchni.
2.
Podstawa opracowania.
• Inwentaryzacja budowlana.
• Inwentaryzacja instalacyjna,
• Ustalenia z inwestorem,
• Obowiązujące
przepisy
i
normy
w
zakresie
objętym
niniejszym
opracowaniem.
3.
Stan istniejący.
Budynek
zamieszkania
zbiorowego,
wolnostojący,
dwukondygnacyjny,
całkowicie podpiwniczony. Konstrukcja budynku tradycyjna. Budynek posiada
instalacje wodno kanalizacyjną oraz centralnego ogrzewania. Instalacja wodna z
rur stalowych ocynkowanych, kanalizacja żeliwna. Przygotowanie ciepłej wody
w węźle cieplnym zlokalizowanym w budynku basenu. W kuchni istnieje układ
wyciągowy wentylacji mechanicznej realizowany w oparciu o wentylatory
ścienne.
4.
Stan projektowany.
4.1.
Instalacja wodociągowa.
Istniejące podejścia, odcinki pionów prowadzące na piętro oraz przybory i
armaturę należy zdemontować. Projektowaną instalację wodociągową wykonać
z rur z polipropylenu (PP), woda zimna PN 10, woda ciepła PN 20, łączonego
przez zgrzewanie. Zamiennie dopuszcza się wykonanie instalacji z polietylenu
sieciowanego PEX-c ze złączkami zaciskowymi. Ilość i rozmieszczenie
przyborów wg rysunków. Rurociągi prowadzić w przegrodach budowlanych po
Strona 3
Projekt budowlany remontu instalacji sanitarnych hotelu SDS w Szczecinie przy ul.
Unisławy 29 – instalacje sanitarne
OPIS TECHNICZNY
trasie istniejących oraz zgodnie z rysunkiem, w izolacji z PE min. 12 mm.
Baterie montować na systemowych szablonach.
Rurociągi wodne z polipropylenu prowadzić z zachowaniem naturalnej
kompensacji, połączenia zgrzewane, połączenia z armaturą gwintowane.
Instalacje wody zimnej do hydrantów oraz pion hydrantowy wykonać z rur
stalowych ocynkowanych.
4.2.
Instalacja kanalizacyjna.
Istniejące podejścia, odcinki pionów prowadzące na piętro oraz należy
zdemontować. Instalacje kanalizacyjną wykonać z rur kielichowych PCW lub PP
z uszczelka gumową. Spadki podejść min. 2,0 %, średnice zgodnie z rysunkiem.
Podejścia do przyborów prowadzić w przegrodach budowlanych lub obudować
cokołem. We wskazanych miejscach montować rewizje. Piony włączyć do
istniejących poziomów w piwnicy oraz wyprowadzić ponad dach budynku
zakończając wywietrzaniem lub zaworem napowietrzającym zgodnie z
rysunkiem. W zapleczu kuchennym przy zlewach i umywalkach montować
separatory tłuszczu.
4.3.
Mocowania, próby szczelności.
Przejścia przez przegrody budowlane wykonać w tulejach ochronnych.
Rurociągi wodne oraz kanalizacyjne mocować do przegród budowlanych za
pomocą uchwytów z przekładką gumową (punkty stałe) oraz z tworzyw
sztucznych (podpory przesuwne). Rozstaw zamocowań dla przewodów wg
wymagań wybranego producenta.
Po wykonaniu instalacji wodociągowej należy ją dokładnie przepłukać, a
następnie przeprowadzić 20 min. próbę szczelności na zimno pod ciśnieniem
próbnym 9.0 bar. Po przeprowadzeniu próby szczelności przeprowadzić próbę na
gorąco w warunkach roboczych 60 oC. Po pozytywnym wyniku prób rurociągi
zaizolować.
4.4.
Instalacja centralnego ogrzewania.
Istniejące grzejniki żeliwne należy zdemontować, odcinki pionów w
remontowanych pokojach wymienić na miedziane oraz włączyć do istniejących
poniżej stropu. Zaprojektowano wymianę istniejących grzejników na płytowe.
Strona 4
Projekt budowlany remontu instalacji sanitarnych hotelu SDS w Szczecinie przy ul.
Unisławy 29 – instalacje sanitarne
OPIS TECHNICZNY
Wydajności grzejników określono na podstawie wydajności grzejników
zainstalowanych. Grzejniki mocować do przegród budowlanych fabrycznymi
uchwytami, każdy grzejnik wyposażyć w odpowietrznik ręczny. Podejścia do
grzejników wykonać z rur miedzianych łączonych lutem miękkim. Na gałązkach
zasilających montować zawory termostatyczne z głowicami zabezpieczonymi
przed manipulacją, na powrotach montować zawory „powrotne”. Grzejniki VNH
płytowe oraz konwektory umieszczone pod parapetami okiennymi, zawory
przygrzejnikowe Danfoss. W zapleczu kuchennym grzejniki higieniczne, bez
konwektora. Nastawy na zaworach – pełne otwarcie. Po wykonaniu instalacji
przeprowadzić 20 min. próbę szczelności na zimno, pod ciśnieniem 2.0 bar
wyższym niż maksymalne ciśnienie pracy. Następnie przeprowadzić próbę na
gorąco połączoną z ruchem próbnym 72 h w warunkach roboczych.
5.
Wentylacja mechaniczna
Zaprojektowano wentylację mechaniczną, nawiewno-wywiewną. Nawiew
powietrza dla kuchni poprzez centralę wentylacyjną nawiewna z nagrzewnicą
wodną, usuwanie powietrza z kuchni wentylatorem kanałowym poprzez okapy
kuchenne.
Przepływ powietrza między pomieszczeniami w części kuchennej poprzez
otwory technologiczne – okno oraz przejścia. Okapy kuchenne z filtrem tłuszczu
i przepustnicą. Centrala wentylacyjna z nagrzewnicą wodną, z pełnym
fabrycznym sterowaniem i zabezpieczeniami. We wskazanych w części
graficznej miejscach montować tłumiki kanałowe. Ujęcie powietrza w ścianie
zewnętrznej.
Kanały wentylacyjne prostokątne z blachy stalowej. Nie stosować rur spiro.
Kanały wentylacyjne izolować wełną mineralną 3 cm w płaszczu aluminiowym
lub pianką kauczukową o grubości 13 mm.
6.
Uwagi ogólne.
Całość robót wykonać zgodnie z „Warunkami Technicznymi Wykonania i
Odbioru Robót.”, przepisami BHP oraz „Warunkami Technicznymi Wykonania
Instalacji z Rur Miedzianych” wydanych przez COBRTI Instal oraz poradnikiem
wykonawcy wybranego producenta rur PP.
Strona 5
Projekt budowlany remontu instalacji sanitarnych hotelu SDS w Szczecinie przy ul.
Unisławy 29 – instalacje sanitarne
OPIS TECHNICZNY
Przejścia przez przegrody budowlane prowadzić w tulejach ochronnych.
Przejścia przez ściany wydzielenia pożarowego doprowadzić do klasy
odporności przegrody poprzez zastosowanie pianek izolacyjnych lub poduszek,
np. f-my Hilti.
Urządzenia montować zgodnie z dokumentacją producentów.
Typ baterii, przyborów sanitarnych etc. ustalić z Inwestorem.
Opracował:
mgr inż. Krzysztof Gojżewski
