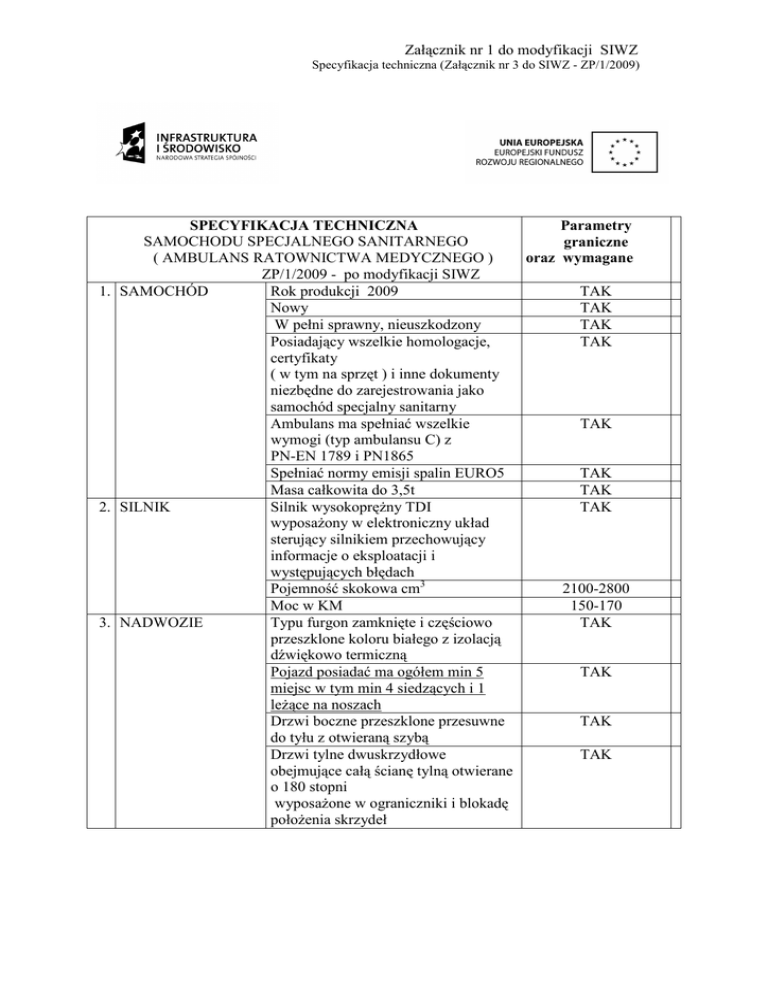

Załącznik nr 1 do modyfikacji SIWZ SPECYFIKACJA TECHNICZNA

Załącznik nr 1 do modyfikacji SIWZ
Specyfikacja techniczna (Załącznik nr 3 do SIWZ - ZP/1/2009)
SPECYFIKACJA TECHNICZNA
Parametry
SAMOCHODU SPECJALNEGO SANITARNEGO
graniczne
( AMBULANS RATOWNICTWA MEDYCZNEGO )
oraz wymagane
ZP/1/2009 - po modyfikacji SIWZ
1. SAMOCHÓD
Rok produkcji 2009
TAK
Nowy
TAK
W pełni sprawny, nieuszkodzony
TAK
Posiadający wszelkie homologacje,
TAK
certyfikaty
( w tym na sprzęt ) i inne dokumenty
niezbędne do zarejestrowania jako
samochód specjalny sanitarny
Ambulans ma spełniać wszelkie
TAK
wymogi (typ ambulansu C) z
PN-EN 1789 i PN1865
Spełniać normy emisji spalin EURO5
TAK
Masa całkowita do 3,5t
TAK
2. SILNIK
Silnik wysokopręŜny TDI
TAK
wyposaŜony w elektroniczny układ
sterujący silnikiem przechowujący
informacje o eksploatacji i
występujących błędach
Pojemność skokowa cm3
2100-2800
Moc w KM
150-170
3. NADWOZIE
Typu furgon zamknięte i częściowo
TAK
przeszklone koloru białego z izolacją
dźwiękowo termiczną
Pojazd posiadać ma ogółem min 5
TAK
miejsc w tym min 4 siedzących i 1
leŜące na noszach
Drzwi boczne przeszklone przesuwne
TAK
do tyłu z otwieraną szybą
Drzwi tylne dwuskrzydłowe
TAK
obejmujące całą ścianę tylną otwierane
o 180 stopni
wyposaŜone w ograniczniki i blokadę
połoŜenia skrzydeł
Załącznik nr 1 do modyfikacji SIWZ
Specyfikacja techniczna (Załącznik nr 3 do SIWZ - ZP/1/2009)
7. UKŁAD
HAMULCOWY
Zewnętrzny schowek oddzielony od
przedziału medycznego z mocowaniem
na materac próŜniowy , 2 butle tlenowe
10l, krzesełko kardiologiczne, nosze
podbierakowe , deskę ortop dla
dorosłych - za lewymi drzwiami
przesuwnymi.
Szyby w drzwiach tylnych i bocznych
oryginalnie oklejone w 2/3 folią
nieprzezroczystą lub zmatowione
Wysokość przedziału medycznego
min 185m.
Długość przedziału medycznego
min 3,25m.
Szerokość przedziału medycznego
min 1,75m.
Autoalarm z centralny zamkiem
wszystkich drzwi i pilotem
Pojazd wyposaŜony w 6-cio biegową
manualną skrzynie biegów lub
automatyczną
układ ASR
napęd na tylne koła lub przednie
Koła min 16 calowe
Dodatkowy komplet kół z oponami
zimowymi.
wyposaŜone w system
ESP(elektroniczna stabilizacja toru
jazdy)
układ ze wspomaganiem z systemem
ABS i BAS
TAK
8. UKŁAD
KIEROWNICZY
hamulce obu osi tarczowe, przednie
tarcze wentylowane
elektroniczny korektor hamowania
EBV
niezaleŜny układ hamulca
pomocniczego
bezobsługowy układ kierowniczy
ze wspomaganiem
kabina kierowcy i przedział medyczny
ogrzewany cieczą chłodząca silnik
TAK
urządzenie nawiewowo-wywiewowe w
przedziale medycznym
TAK
NiezaleŜny od silnika system
ogrzewania kabiny kierowcy i
przedziału medycznego
TAK
4. AUTOALARM
5. UKŁAD
NAPĘDOWY
6. ZAWIESZENIE
9. OGRZEWANIE
I
WENTYLACJA
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
Załącznik nr 1 do modyfikacji SIWZ
Specyfikacja techniczna (Załącznik nr 3 do SIWZ - ZP/1/2009)
10. INSTALACJA
ELEKTRYCZNA
11. OZNAKOWANIE
POJAZDU
klimatyzacja dwuparnikowa oddzielna
dla przedziału medycznego i kabiny
kierowcy
Szyberdach o wymiarach min
800x500mm
Ogrzewanie postojowe – grzejnik z
sieci 220V z termostatem o mocy
1500-2500W.
pojazd wyposaŜony w alternator o
zwiększonej mocy zapewniający
ładowanie akumulatorów o duŜej
pojemności wystarczającej do zasilania
wszystkich odbiorników w tym sprzętu
medycznego
dodatkowy akumulator
automatyczna ładowarka
akumulatorów zasilana z zewnątrz
pojazdu na 220V
instalacja elektryczna do urządzeń
zasilanych na 220V (min 2 gniazda
wewnętrzne) z zabezpieczeniem
uniemoŜliwiającym rozruch silnika
przy podłączonym zasilaniu
zewnętrznym
W przedziale medycznym min 4
gniazda 12 V dla urządzeń
medycznych w tym min jedno 20A
Zespolone urządzenie sygnalizacyjnonagłaśniające z sygnałem dźwiękowym
modulowanym o mocy min 100W oraz
moŜliwością podawania komunikatów
głosem
Dodatkowe sygnały pneumatyczne
ostrzegawczo dźwiękowe dwutonowe
przeznaczone do pracy ciągłej
belka świetlna koloru niebieskiego
typu wyładowawczego umieszczona w
górnej przedniej części dachu lub inne
równowaŜne rozwiązanie.
Min 1 niebieska lampa wyładowcza w
tylnej części dachu
stroboskopowe lampy niebieskie
zamontowane nad przednim
zderzakiem pojazdu
Lampy świateł pozycyjnych na
drzwiach tylnych otwartych
śółte światła awaryjne nad tylnymi
drzwiami
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
Załącznik nr 1 do modyfikacji SIWZ
Specyfikacja techniczna (Załącznik nr 3 do SIWZ - ZP/1/2009)
12. SYSTEM
LOKALIZACJI
POJAZDÓW
GPS
13 NAWIGACJA GPS
14 ŚRODKI
ŁACZNOŚCI
Niebieski pas odblaskowy dookoła
pojazdu na wysokości podziału
nadwozia, dodatkowy pas czerwony
pod niebieskim oraz wokół dachu
Napis lustrzany „AMBULANS” z
przodu pojazdu
Oznakowanie symbolem ratownictwa
medycznego na bokach i drzwiach
tylnych pojazdu
Standardowe oznakowanie literą „P”
na bokach i drzwiach tylnych pojazdu
systemem lokalizacji i monitoringu
GPS dający moŜliwość podawania
pozycji z pojazdu na bieŜąco na terenie
Polski oraz dostępu do danych
odczytywanych z pamięci urządzeń
pojazdowych (tzw. „czarnych
skrzynek”, w których dane zapisywane
są z częstotliwością co kilka sekund)
oraz umoŜliwiający monitorowanie
wybranych parametrów pojazdu takich
jak np.:
stan paliwa, obroty silnika,
temperatura, stany otwarcia drzwi itp.
NAWIGACJA GPS z dotykowym
duŜym i jasnym wyświetlaczem, ekran
min 4", dokładna mapa Polski (ulice,
numery domów)
antena radiotelefonu z instalacją i
miejscem na montaŜ w kabinie
kierowcy
Radiotelefon przewoźny
Funkcje podstawowe: Sygnalizację
Oprogramowanie radiotelefonu
umoŜliwia sygnalizację selektywną
PrivateLine i 5-cio tonową.
Sygnalizację ratunkową
UmoŜliwia wysłanie wezwania "na
ratunek" do zaprogramowanego
numeru odbiorcy lub grupy odbiorców.
Pomoc dla samotnego pracownika
Zwiększa bezpieczeństwo osób, które
muszą pracować samotnie bez
bezpośredniej asekuracji. JeŜeli
uŜytkownik nie zareaguje na sygnał
ostrzegawczy, radiotelefon
samoczynnie wchodzi w "ratunkowy"
tryb pracy.
Alarm zewnętrzny
Aktywuje klakson i/lub światła pojazdu
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
Załącznik nr 1 do modyfikacji SIWZ
Specyfikacja techniczna (Załącznik nr 3 do SIWZ - ZP/1/2009)
po odebraniu wezwania, dzięki czemu
uŜytkownik zauwaŜy połączenie, nawet
jeŜeli znajduje się poza samochodem
Informacje uŜytkowe
DuŜy ekran alfanumeryczny, mogący
wyświetlać do 14 znaków, zawiera
ikony programowania i informowania
o trybie pracy urządzenia.
Przychodzące wywołania
sygnalizowane są na wyświetlaczu
nazwą wywołującego i sygnałami
akustycznymi. MoŜliwe jest ustawienie
róŜnych tonów alarmu na wielu
poziomach głośności.
Prostota obsługi
Rapidcall - wybieranie numerów
jednym przyciskiem, czytelne menu i
alfanumeryczny spis telefonów/
radiotelefonów umoŜliwiają prostą,
intuicyjną obsługę GM60.
DTMF
UmoŜliwia wykonywanie połączeń
telefonicznych, jeŜeli radiotelefon
posiada dostęp do systemu
telefonicznego i wyposaŜony jest w
mikrofon z klawiaturą. MoŜliwe jest
takŜe zastosowanie tonów DTMF w
inny sposób, na przykład do sterowania
automatyczną sekretarką.
Praca w trybie megafonu
MoŜesz wykorzystać radiotelefon w
funkcji megafonu dodając do niego
zewnętrzny głośnik oraz przycisk
montowany i zaprogramowany przez
autoryzowanego dealera.
Przycisk pamięci programu
UŜytkownik lub dealer moŜe
zaprogramować maksymalnie dwa
przyciski pamięci, co umoŜliwi szybki
dostęp do często uŜywanych kanałów.
Wyciszanie radia w samochodzie
Automatycznie wycisza samochodowy
system audio, aby umoŜliwić odebranie
i wysłanie komunikatu bez zakłóceń.
Zdolność przesyłania danych
Specjalna głowica umoŜliwia
umieszczenie modemu wewnątrz
radiotelefonu. Urządzenie to moŜe
zostać równieŜ podłączone
zewnętrznie. Funkcje dodatkowe:
Załącznik nr 1 do modyfikacji SIWZ
Specyfikacja techniczna (Załącznik nr 3 do SIWZ - ZP/1/2009)
Skanowanie kanałów Nadawanie
uruchamiane głosem (VOX)
Kompresja głosu X-Pand oraz
wyciszanie Low Level Expansion
Przekazywanie wywołań
DANE TECHNICZNE Graniczne
ilość kanałów - min 250
pasmo pracy
- VHF (136-174 MHz),
- UHF (403-470 MHz)
moc - 1-25W
odstęp międzykanałowy - 12,5/20/25
kHz
waga - max 1800 g
wyświetlacz - min 14-znakowy
klawiatura uproszczona
Radiotelefon przenośny
CZASOWE ZABEZPIECZENIE PRZED
BLOKOWANIEM KANAŁU
ogranicza czas, przez który uŜytkownik
moŜe ciągle nadawać na kanale. Pozwala
to na efektywniejsze wykorzystanie
kanału.
KOMPRESJA GŁOSU X-PANDTM I
WYCISZANIE LOW LEVEL
EXPANSION
zapewnia wyraźną i głośną fonię nawet w
hałaśliwym otoczeniu. Wyciszanie Low
Level Expansion umoŜliwia osiągnięcie
dodatkowej poprawy jakości fonii poprzez
redukcję szumów normalnie słyszalnych
podczas przerw w rozmowie.
NADAWANIE URUCHAMIANE
GŁOSEM (VOX)
moŜliwość pracy bez uŜywania rąk przy
zastosowaniu zestawu nagłownego z
VOX, dostępnego jako wyposaŜenie
dodatkowe.
POMOC DLA SAMOTNEGO
PRACOWNIKA
zwiększa bezpieczeństwo osób, które
muszą pracować samotnie bez
bezpośredniej asekuracji. JeŜeli
uŜytkownik nie zareaguje na sygnał
ostrzegawczy, radiotelefon samoczynnie
wchodzi w "ratunkowy" tryb pracy.
PROGRAMOWALNY ODSTĘP
MIĘDZYKANAŁOWY (12,5 / 20 / 25
KHZ)
TAK
Załącznik nr 1 do modyfikacji SIWZ
Specyfikacja techniczna (Załącznik nr 3 do SIWZ - ZP/1/2009)
uniwersalny i prosty sposób dostosowania
odstępu międzykanałowego do aktualnych
wymagań.
PRZEKAZYWANIE WYWOŁAŃ
umoŜliwia uŜytkownikowi, który nie moŜe
odbierać wywołań, przekierowanie ich na
inny radiotelefon.
REGULOWANY POZIOM MOCY
moc nadawczą radiotelefonu moŜna
ustawić na dwie wartości - mała wydłuŜa
czas pracy bez ładowania akumulatora, zaś
duŜa ułatwia połączenia na znaczne
odległości.
SYGNALIZACJA
oprogramowanie radiotelefonu umoŜliwia
sygnalizację selektywną Private LineTM i
5-cio tonową.
SYGNALIZACJĘ RATUNKOWĘ
umoŜliwia wysłanie wezwania "na
ratunek" do zaprogramowanego numeru
odbiorcy lub grupy odbiorców.
DANE TECHNICZNE Graniczne
Częstotliwość - praca w całym zakresie
częstotliwości:
VHF: 136 - 174 [ MHz ] UHF: 403 - 470 [
MHz ]
Odstęp międzykanałowy: 12.5/20/25 [
kHz ]
Stabilność częstotliwości (-25°C to +55°C,
+25°C ref.): +/- 2.5 [ ppm ]
Moc:
VHF: 136 - 174 [ MHz ] 1-5 [ W ]
UHF: 403 - 470 [ MHz ] 1-4 [ W ]
15. OŚWIETLENIE
SPECJALNE
zamontowane dodatkowe reflektory z
lewej-prawej i tylnej części pojazdu do
oświetlenia miejsca akcji ratunkowej
lampa typu szperacz (1 szt.)
przenośny reflektor ze światłem rozproszonym do
oświetlenia miejsca akcji (1szt)
16. ZABUDOWA
PRZEDZIAŁU
MEDYCZNEGO
ściany boczne ,sufit ,szafki wykonane
z materiałów odpornych na
zabrudzenia i uszkodzenia
mechaniczne
podłoga wzmocniona antypoślizgowa
łatwo zmywalna połączona szczelnie z
ściankami bocznymi
TAK
TAK
TAK
TAK
TAK
Załącznik nr 1 do modyfikacji SIWZ
Specyfikacja techniczna (Załącznik nr 3 do SIWZ - ZP/1/2009)
wysoka jakość materiałów
wykorzystanych
do zabudowy nadających się do
powtórnego przerobu
TAK
przedział oddzielony od kabiny
kierowcy ścianką z oknem
przesuwnym umoŜliwiającą
komunikację
zintegrowany dotykowy panel
sterowania urządzeniami i
oświetleniem w przedziale medycznym
Fotele z bezwładnościowymi pasami
bezpieczeństwa - jeden obrotowy fotel
u wezgłowia noszy i jeden obrotowy
fotel na prawej ścianie
Na ścianach bocznych półki i schowki
na sprzęt medyczno sanitarny
zabezpieczone przed niepoŜądanym
otwarciem
na ścianie działowej zespół szafek z
blatem roboczym wykończonym
blachą nierdzewną oraz miejscem do
zamocowania min 2 szt walizek lub
toreb medycznych
Miejsce do mocowania butli tlenowej
2-3 l.
lodówka
sufitowe uchwyty na płyny infuzyjne
min 3 szt.
podgrzewacz płynów infuzyjnych
sufitowe rączki dla personelu
Centralna instalacja tlenowa z min 3
punktami poboru typu AGA
oraz 2 szt butli z tlenem po 10 l. z
reduktorami
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
mocowanie sprzętu medycznego tj.
defibrylatora, respiratora, ssaka, pompy
infuzyjnej umoŜliwiające korzystanie
podczas jazdy.
TAK
Szyna typu Modura dł. min 30cm
laweta pod nosze główne przesuwna na
boki, wyjazdowa na zewnątrz pojazdu
oraz z moŜliwością przechyłu do
pozycji Trendelenburga (min 10
stopni).
TAK
TAK
Załącznik nr 1 do modyfikacji SIWZ
Specyfikacja techniczna (Załącznik nr 3 do SIWZ - ZP/1/2009)
Nosze główne
TAK
nosze samojezdne, potrójnie łamane,
wielozadaniowe z odpinanym
transporterem, przystosowane do
prowadzenia reanimacji, z moŜliwością
płynnej regulacji kąta nachylenia
oparcia pod plecami do min 75 stopni,
z zestawem pasów szelkowych i
poprzecznych mocowanych do ramy
noszy, dodatkowy zestaw pasów do
transportu małych dzieci, wyposaŜone
w składane poręcze boczne, z
materacem odpornym na zabrudzenia
krwią i przystosowanym do
dezynfekcji, obciąŜenie dopuszczalne
noszy min 200kg, waga noszy max
23kg
Transporter noszy
TAK
Z regulacją wysokości min w 6
poziomach, z systemem szybkiego
połączenia z noszami, wszystkie koła
skrętne (360 st), min 2 koła z
hamulcami, system mocowania na
podstawie zgodny z PN EN 1789,
obciąŜenie dopuszczalne powyŜej
200kg, waga transportera Man 28kg
Instalacja próŜniowa
TAK
- Jeden punkt próŜni ze słojem na
wydzielinę i kpl. przewodów, oraz
regulatorem siły ssania
17 OŚWIETLENIE
PRZEDZIAŁU
MEDYCZNEGO
-Światło rozproszone typu
jarzeniowego umieszczone po obu
stronach górnej części przedziału
medycznego (6 punktów świetlnych)
zapewniające prawidłowe oświetlenie
przedziału medycznego
-2 halogenowe punkty świetlne nad
noszami w suficie , umoŜliwiające
bezpieczną obsługę pacjenta oraz 1 nad
blatem roboczym
TAK
Załącznik nr 1 do modyfikacji SIWZ
Specyfikacja techniczna (Załącznik nr 3 do SIWZ - ZP/1/2009)
18. SPRZĘT
MEDYCZNY
TAK
Defibrylator
nowoczesny przenośny defibrylator
dwufazowy,
przystosowany
do
ładowania z instalacji samochodu i
220V. Akumulator nie posiada tzw.
efektu pamięci – nie wymaga
rekondycjonowania i moŜe być
doładowywany.
monitorowania
12
MoŜliwość
odprowadzeń EKG. Sygnał EKG moŜe
być równieŜ monitorowany przy
pomocy
łyŜek
lub
elektrod
defibrylacyjnych.
Dodatkowo
mierzona jest częstość akcji serca.
Załącznik nr 1 do modyfikacji SIWZ
Specyfikacja techniczna (Załącznik nr 3 do SIWZ - ZP/1/2009)
Respirator transportowy
1. Respirator transportowy zasilany
pneumatycznie z torbą do przenoszenia
(miejsce na butle tlenową, reduktor,
worek i inne akcesoria).
2. Przeznaczony do wentylacji
dorosłych i dzieci, zasilany
pneumatycznie, sterowany
elektronicznie
3. Zastawka ciśnieniową regulowaną
w zakresie 45/60 cm H2O
4. Wentylacja 100% - tlenem i mix
tlenowy 50%
5. Regulacja objętości oddechowej
minutowej w zakresie 6 do 20 l/min
6. Regulacja częstotliwości minutowej
w zakresie 4 do 80 odd/min.
7. Tryb wentylacji SIMV A/C, oraz
moŜliwość wdechu ręcznego(manual)
8. Prezentacja parametrów wentylacji
na ekranie typu LCD
9. Trigger w zakresie 0 – -20 cmH2O
10. Przewód do pobierania tlenu z
centralnej instalacji tlenowej karetki
złączem AGA.
11. Pojemność akumulatora baterii
umoŜliwiająca pracę przez 15 godz.
Alarmy:
12. wysokiego/niskiego ciśnienia,
13. rozładowania baterii
TAK
Ssak akumulatorowy
ssak akumulatorowy z wymiennym
pojemnikiem,
przewód ssący silikonowy z zaworkiem,
regulowana pokrętłem ilość ssania ze
wskazaniem na manometrze,
pełna informacja o stanie naładowania
baterii,
ładowanie z 12V,
kabel do zasilania karetkowego 12V,
TAK
Załącznik nr 1 do modyfikacji SIWZ
Specyfikacja techniczna (Załącznik nr 3 do SIWZ - ZP/1/2009)
Deska ortopedyczna
1) wykonana z tworzywa sztucznego o
duŜej wytrzymałości, odporna na urazy
mechaniczne, niskie i wysokie
temperatury (-30stC
do + 70stC) i substancje ropopochodne,
2) gładka płaska powierzchnia leŜa
pacjenta,
3) pozwala na diagnostykę rtg,
4) ścięty koniec od strony nóg,
5) zdystansowane od podłoŜa otworów
umieszczonych na obwodzie słuŜących
do transportu w otworach na obwodzie
zamocowane trzpienie słuŜące do
montaŜu pasów,
6) min. trzy pasy dwuczęściowe z
moŜliwością regulacji
7) uniwersalny system
unieruchomienia głowy składający się
z podkładki, dwóch klocków do
stabilizacji bocznej z otworami na
uszy oraz dwóch pasków mocujących
głowę,
8) waga max do8 kg, kolor
pomarańczowy
Nosze podbierakowe
1) ergonomiczne uchwyty transportowe,
2) system zamków zabezpieczających
przed przypadkowym rozdzieleniem
noszy przez obsługę, nosze umoŜliwiają
montaŜ systemu unieruchomienia głowy
i zapewniają nośność, min 150 kg,
3)konstrukcja noszy umoŜliwiająca
wykonanie pełnego zdjęcia RTG na
poziomie diagnostycznym
(głowy, miednicy - kręgosłupa),
4) wielostopniowa regulacja długości
noszy umoŜliwiająca dopasowanie ich
do wymiarów pacjenta,
5) konstrukcja zamków spinających
łopaty wykluczająca moŜliwość
przypadkowego ich rozpięcia oraz
umoŜliwiająca ich spięcie nawet pod
pewnym kątem,
TAK
TAK
Załącznik nr 1 do modyfikacji SIWZ
Specyfikacja techniczna (Załącznik nr 3 do SIWZ - ZP/1/2009)
Materac próŜniowy
1) wykonany z tworzywa odpornego na
środki dezynfekcyjne, niskie
temperatury nieprzemakalny,
2) przenikalny dla promieni X,
3) z systemem pasów mocujących
pacjenta,
4) min 8 wzmocnionych uchwytów
umoŜliwiających transport,
5) w zestawie torba i pompka.
Kołnierze unieruchamiające
kręgosłup szyjny– 1 kpl
(proste w obsłudze, sztywne, z
moŜliwością sprawdzenia tętna na
tętnicach szyjnych, dla dzieci i
dorosłych):
1) kołnierz uniwersalny
regulowany dla dorosłych i dla
dzieci,
2) unieruchomienie szyi w
neutralnej, bezpiecznej pozycji,
ale równieŜ podparcie głowy w
4 punktach dla dorosłych i 3
punktach dla dzieci,
3) łatwy dostęp do tchawicy i Ŝył
szyjnych,
4) z materiału zabezpieczającego
wchłanianie krwi i wody,
5) przenikalny dla promieni X.
TAK
TAK
TAK
Kamizelka ortopedyczna
(Kendricka)
1) unieruchomienie głowy, szyi,
tułowia oraz kręgosłupa na
całej jego długości, przy
zachowaniu
swobodnego dostępu do klatki
piersiowej (monitorowanie,
defibrylacja),
2) regulowane pasy mocujące
umoŜliwiają jej zastosowanie u
dzieci i u kobiet cięŜarnych,
3) przenikliwa dla promieni X,
4) poduszka wypełniająca
anatomiczne krzywizny ciała,
5) pasy stabilizujące głowę i
pokrowiec.
Załącznik nr 1 do modyfikacji SIWZ
Specyfikacja techniczna (Załącznik nr 3 do SIWZ - ZP/1/2009)
TAK
Zestaw szyn próŜniowych - 1 kpl
- zestaw szyn próŜniowych do
unieruchamiania kończyn dolnych i
górnych, w komplecie 3 sztuki
róŜnej wielkości:
1) szyna noŜna, na ramię lub nogę
dziecka, szyna na przegub
dłoni lub ramię dziecka,
2) torba na szyny,
3) pompka,
4) przenikalne dla promieni X,
5) nie wchłanialne dla wody i
krwi,
6) z materiału odpornego na
środki dezynfekcyjne.
Pompa infuzyjna transportowa,
jednostrzykawkowa sterowanie i
kontrola mikroprocesorem,
szybkość podawania płynów
od 0,1 ml/h do 99.9 ml/h,
regulowana co 0,1ml/h,
moŜliwość stosowania strzykawek
20ml lub 50ml,
system zabezpieczający przed
obturacją Ŝyły (KVO - keep vein
open),
alarmy dźwiękowe: okluzka, KVO,
rozładowana bateria,
funkcja aktywna Bolus (dawka
uderzeniowa 256 ml/h),
płynne przechodzenie podczas pracy z
zasilania sieciowego na zasilanie z
akumulatora,c zterogodzinna praca na
akumulatorach, moŜliwość zasilania i
ładowania z instalacji karetki 12V,
przewody do zasilania z karetki i
ładowania.
Krzesełko kardiologiczne
1) dwa duŜe kółka z tyłu,
2) teleskopowo składane rączki z
przodu,
3) łatwozmywalne wyłoŜenie
oparcia i siedziska
4)moŜliwość mocowania
dodatkowych rączek nośnych z tyłu
Deska pediatryczna
Płachta ratownicza
Wieszak na kroplówki do noszy
TAK
TAK
TAK
TAK
TAK
Załącznik nr 1 do modyfikacji SIWZ
Specyfikacja techniczna (Załącznik nr 3 do SIWZ - ZP/1/2009)
18. WYPOSAśENIE
POJAZDU
DODATKOWE
Pulsoksymetr
cyfrowy pomiar saturacji i pulsu,
szeroki zakres temperatury pracy
czas pracy ok. 100 godz. z baterii
wskaźnik jakości sygnału pulsu
małe wymiary i niska waga
odporność na wstrząsy i uderzenia
Zestaw do konikotomii dla dzieci i
dorosłych
Sprzęt pozostały wg wykazu sprzętu
drobnego
Urządzenie do wybijania szyb
Dodatkowa gaśnica w przedziale
medycznym
Kosz na śmieci
NóŜ do przecięcia pasów
bezpieczeństwa
19. GWARANCJA
20. HOMOLOGACJA,
CERTYFIKATY,
INSTR. OBSŁ.
21. TERMIN
DOSTAWY
Min poduszka powietrzna kierowcy i
pasaŜera
Kamera cofania i kamera dozoru
przedziału medycznego z
wyświetlaczem w kabinie kierowcy
Na oferowany Ambulans naleŜy
udzielić gwarancji co najmniej :
Mechaniczna 24 m-ce (bez limitu km)
Lakier – 36 m – cy
Perforacja 36 m – cy
Zabudowa medyczna i sprzęt – 24 m –
ce
aktualne świadectwo homologacji
ambulansu wraz zabudową
- dołączyć do oferty
świadectwo homologacji
zaoferowanego pojazdu bazowego.
- dołączyć do oferty
certyfikaty sprzętu i urządzeń .
- dołączyć do oferty
Dla potwierdzenia spełnienia
wymaganych parametrów
zaoferowanego urządzenia, naleŜy
- załączyć do oferty foldery
producenta potwierdzające spełnienie
wymaganych parametrów
Instrukcja obsługi w języku polskim do
sprzętu i urządzeń - dostarczyć wraz
ze sprzętem i urzadzeniami
Do 31.10.2009
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
Załącznik nr 1 do modyfikacji SIWZ
Specyfikacja techniczna (Załącznik nr 3 do SIWZ - ZP/1/2009)
WYKAZ DROBNEGO SPRZĘTU
WYKAZ DROBNEGO SPRZĘTU
Parametry
graniczne
oraz wymagane
1
aparat do mierzenia ciśnienia tętniczego krwi przenośny, róŜne rozmiary mankietów
(1 szt.)
TAK
2
3
zestaw do ogrzewania płynów infuzyjnych (1 szt.)
zestaw kołnierzy do unieruchomienia kręgosłupa szyjnego lub kołnierz uniwersalny,
dla dorosłych i dzieci (zestaw 3 szt.)
zestaw szyn do unieruchamiania złamań (5 szt.)
glukometr (1 szt.)
worek samorozpręŜalny dla dorosłych z kompl. masek twarzowych i rezerwuarem (1
szt.)
worek samorozpręŜalny dla dzieci i noworodków z kompl. masek twarzowych i
rezerwuarem (1 szt.)
stetoskop lekarski (2 szt.)
noŜyczki do cięcia róŜnych materiałów (1 szt.)
laryngoskop dla dorosłych z kpl. łyŜek typu McIntosh (1 szt.)
laryngoskop dla dzieci z kompl. łyŜek (1 szt.)
latarka diagnostyczna (1 szt.)
torba podstawowa (1 szt.)
torba pediatryczna (1 szt)
torba opatrunkowa (1 szt.)
staza (2 szt.)
strzykawki do pomp infuzyjnych (2 szt.)
jednorazowy zestaw do drenaŜu opłucnej z zastawką bezzwrotną (1 szt.)
zestaw cewników do odsysania (10 szt.)
zestaw strzykawek (20 szt.)
zestaw igieł i kaniul, w tym zestaw do centralnego wkłucia z dostępu obwodowego
(20 szt.)
zestaw przedłuŜeń, kraników (5 szt.)
aparaty do toczenia płynów (5 szt.)
folia do przykrycia zwłok lub worek na zwłoki (2 szt.)
folia aluminiowa (3 szt.)
worki jednorazowe na zuŜyte materiały (1 opak.)
pojemnik na zuŜyte igły (1 szt.)
rękawiczki jednorazowe – róŜne rozmiary (po 1 opak.)
rękawiczki sterylne (5 par)
noŜyczki opatrunkowe (1 szt.)
poszewki jednorazowe na poduszkę, koc, materac noszy (3 kpl.)
sonda Ŝołądkowa (1 szt.)
worki na mocz (2 szt.)
zestaw do cewnikowania pęcherza moczowego (2 szt.)
zestaw porodowy jednorazowy (1 szt.)
zestaw do oparzeń, w tym materiały schładzające (1 szt.)
TAK
TAK
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
Załącznik nr 1 do modyfikacji SIWZ
Specyfikacja techniczna (Załącznik nr 3 do SIWZ - ZP/1/2009)
37
38
39
40
41
42
43
44
45
46
47
tlen medyczny – 2 butle z tlenem po 2l (objętości wodnej)
reduktory z szybkozłączkami i przepływomierzem (2 szt.)
maski do tlenoterapii dla dorosłych i dzieci, maski ze zwęŜką Venturiego, maski na
tracheostomię, wąsy albo kaniule nosowe tlenowe (po 1 szt.)
zestaw rurek intubacyjnych 2.0-10.0 z mankietem uszczelniającym z zaworem (po 1
szt.)
prowadnica do intubacji, róŜne rozmiary (po 1 szt.)
Combitube lub LMA lub podobny (1 szt.)
filtry oddechowe (3 szt.)
kleszczyki Magilla (1 szt.)
łopatka drewniana do języka (2 szt.)
kleszczyki naczyniowe Peana (1 szt.)
elektrody samoprzylepne (1op.)
Malechowo 07.09.2009
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
