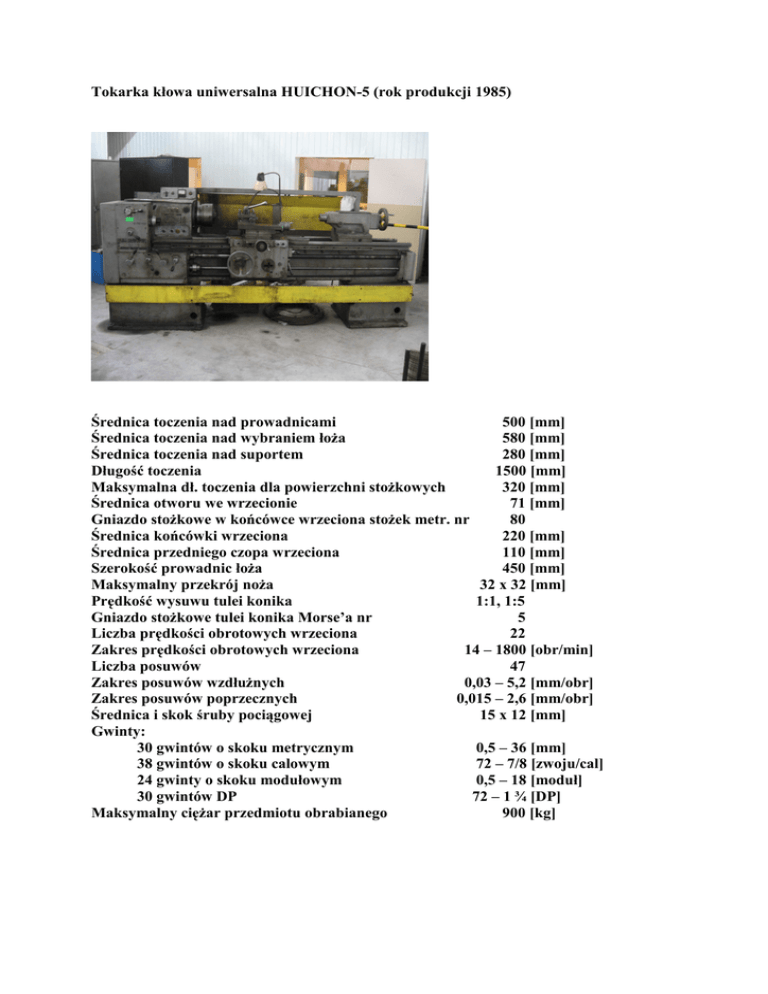

Tokarka kłowa uniwersalna HUICHON

Tokarka kłowa uniwersalna HUICHON-5 (rok produkcji 1985)
Średnica toczenia nad prowadnicami
500 [mm]
Średnica toczenia nad wybraniem łoŜa
580 [mm]
Średnica toczenia nad suportem
280 [mm]
1500 [mm]
Długość toczenia
Maksymalna dł. toczenia dla powierzchni stoŜkowych
320 [mm]
Średnica otworu we wrzecionie
71 [mm]
Gniazdo stoŜkowe w końcówce wrzeciona stoŜek metr. nr
80
Średnica końcówki wrzeciona
220 [mm]
Średnica przedniego czopa wrzeciona
110 [mm]
Szerokość prowadnic łoŜa
450 [mm]
Maksymalny przekrój noŜa
32 x 32 [mm]
Prędkość wysuwu tulei konika
1:1, 1:5
Gniazdo stoŜkowe tulei konika Morse’a nr
5
Liczba prędkości obrotowych wrzeciona
22
Zakres prędkości obrotowych wrzeciona
14 – 1800 [obr/min]
Liczba posuwów
47
Zakres posuwów wzdłuŜnych
0,03 – 5,2 [mm/obr]
Zakres posuwów poprzecznych
0,015 – 2,6 [mm/obr]
Średnica i skok śruby pociągowej
15 x 12 [mm]
Gwinty:
30 gwintów o skoku metrycznym
0,5 – 36 [mm]
38 gwintów o skoku calowym
72 – 7/8 [zwoju/cal]
24 gwinty o skoku modułowym
0,5 – 18 [moduł]
30 gwintów DP
72 – 1 ¾ [DP]
Maksymalny cięŜar przedmiotu obrabianego
900 [kg]
