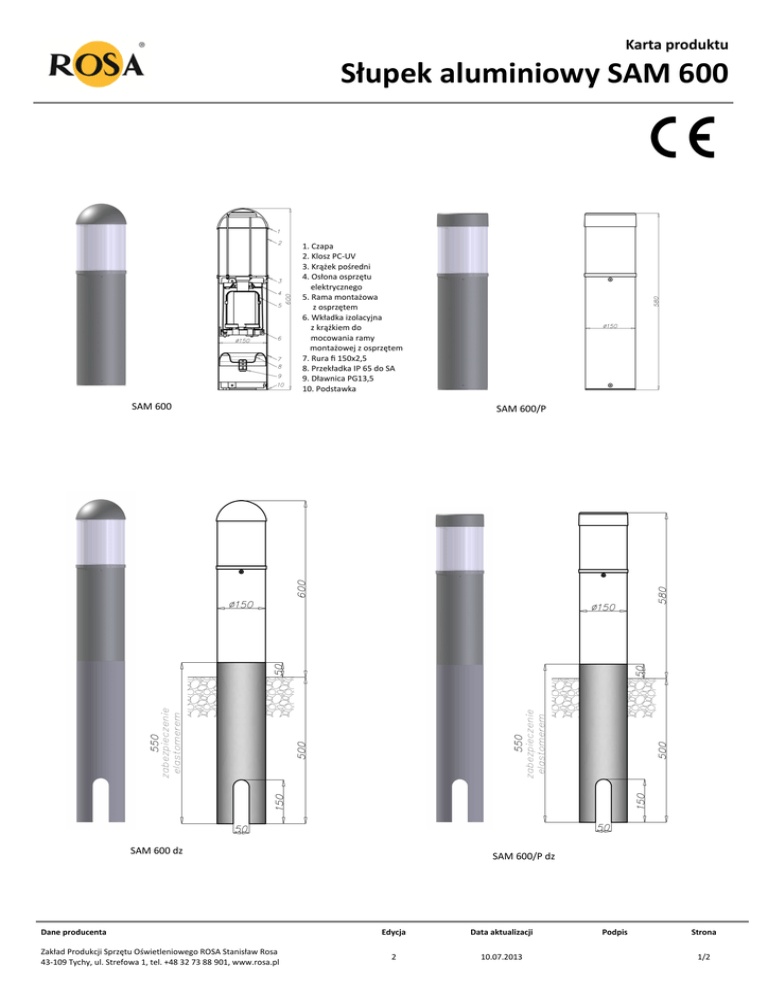

Słupek aluminiowy SAM 600

Karta produktu
Słupek aluminiowy SAM 600
1. Czapa
2. Klosz PC-UV
3. Krążek pośredni
4. Osłona osprzętu
elektrycznego
5. Rama montażowa
z osprzętem
6. Wkładka izolacyjna
z krążkiem do
mocowania ramy
montażowej z osprzętem
7. Rura fi 150x2,5
8. Przekładka IP 65 do SA
9. Dławnica PG13,5
10. Podstawka
SAM 600
SAM 600/P
SAM 600 dz
Dane producenta
Zakład Produkcji Sprzętu Oświetleniowego ROSA Stanisław Rosa
43-109 Tychy, ul. Strefowa 1, tel. +48 32 73 88 901, www.rosa.pl
SAM 600/P dz
Edycja
Data aktualizacji
2
10.07.2013
Podpis
Strona
1/2
Karta produktu
Słupek aluminiowy SAM 600
Charakterystyka
Stopień ochrony
Napięcie
Częstotliwość
Klasa izolacji
IP 65
230V, AC
50 Hz
II
rura ze stopu aluminium o średnicy zewnętrznej Ø150,
klosz cylindryczny biały PC-UV
anodowany lub malowany (oznaczone symbolem M)
według palety RAL
Materiał
Kolor
na fundamentach betonowych B-0, B-0A lub koszach
zbrojeniowych Z-0, Z-0A do twardego podłoża 3 kołkami
rozporowymi Ø8 lub wkopywane bezpośrednio do ziemi
(oznaczone symbolem dz)
Montaż
Osprzęt elektryczny
na uniwersalnej ramie montażowej, statecznik magnetyczny
z zabezpieczeniem termicznym dla lamp 50W-100W,
możliwość zastosowania statecznika elektronicznego
dla lampy MH 70W (EL)
Dane techniczne
Nazwa
rodzaj źródła światła
SAM 600
rodzaj
na fundament
dz - wkopywany do ziemi
wysokość [mm]
objętość jednostkowa [m3]
0,015
0,028
anodowany
45001/C../P
45060/C../P
malowany
45001M, 45001M/P
45060M, 45060M/P
waga [kg]
4,45
5,35
anodowany
45002/C../P
45061/C../P
malowany
45002M, 45002M/P
45061M, 45061M/P
waga [kg]
4,55
5,65
anodowany
45003/C../P
45062/C../P
malowany
45003M, 45003M/P
45062M, 45062M/P
waga [kg]
anodowany
4,65
45003E/C../P
5,65
45062E/C../P
malowany
waga [kg]
anodowany
45003ME, 45003ME/P
3,45
45004/C../P
45062ME, 45062ME/P
4,45
45063/C../P
malowany
45004M, 45004M/P
45063M, 45063M/P
waga [kg]
4,75
5,85
anodowany
malowany
waga [kg]
45006/C../P
45006M, 45006M/P
3,25
45066/C../P
45066M, 45066M/P
4,25
Sodowe S-50W E-27
Sodowe S-70W E-27
Metalohalogenkowe MH-70W E-27
Metalohalogenkowe MH-70W
Electronic E-27
Metalohalogenkowe MH-100W E-27
Świetlówki kompaktowe 23W E-27
600
/P - z daszkiem płaskim, dz - wkopywane do ziemi, M -malowane, C.. - anodowane


Dyrektywa niskonapięciowa LVD 2006/95/WE, norma PN-EN 60598-1
Dyrektywa EMC 2004/108/WE, normy: PN-EN 55015, PN-EN 61547, PN-EN 61000-3-2, PN-EN 61000-3-3

powierzchnia: aluminium szlifowane
anodowanie w 12 kolorach
opcja malowania proszkowego wg RAL (inne farby na życzenie klienta)
słupki wkopywane do ziemi—zabezpieczenie elastomerem w kolorze słupka do wysokości 50 mm (inna wysokość na życzenie klienta)
pakowanie: folia bąbelkowa




Dane producenta
Zakład Produkcji Sprzętu Oświetleniowego ROSA Stanisław Rosa
43-109 Tychy, ul. Strefowa 1, tel. +48 32 73 88 901, www.rosa.pl
Edycja
Data aktualizacji
2
10.07.2013
