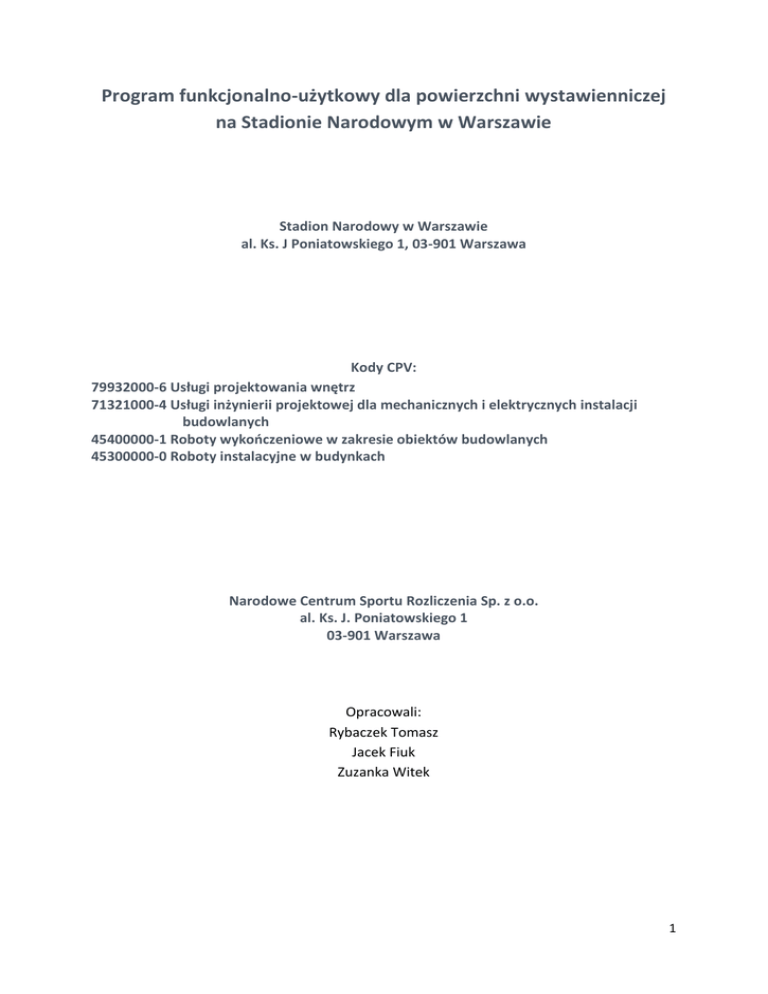

Program funkcjonalno-użytkowy dla powierzchni wystawienniczej
na Stadionie Narodowym w Warszawie
Stadion Narodowy w Warszawie
al. Ks. J Poniatowskiego 1, 03-901 Warszawa
Kody CPV:
79932000-6 Usługi projektowania wnętrz
71321000-4 Usługi inżynierii projektowej dla mechanicznych i elektrycznych instalacji
budowlanych
45400000-1 Roboty wykończeniowe w zakresie obiektów budowlanych
45300000-0 Roboty instalacyjne w budynkach
Narodowe Centrum Sportu Rozliczenia Sp. z o.o.
al. Ks. J. Poniatowskiego 1
03-901 Warszawa
Opracowali:
Rybaczek Tomasz
Jacek Fiuk
Zuzanka Witek
1
Spis treści zawartości programu funkcjonalno – użytkowego:
1. Część opisowa programu funkcjonalno – użytkowego...................................................... 3
1.1. Opis ogólny przedmiotu zamówienia. ............................................................................. 3
1.2. Charakterystyczne parametry określające wielkość obiektu i zakres robót
budowlanych. ...................................................................................................................... 4
1.3. Aktualne uwarunkowania wykonania przedmiotu zamówienia. ................................. 4
1.4. Ogólne właściwości funkcjonalno – użytkowe. .............................................................. 4
1.5. Szczegółowe właściwości funkcjonalno – użytkowe...................................................... 4
2. Wymagania zamawiającego w stosunku do przedmiotu zamówienia ............................. 10
2.1. Zakres projektu uzupełniającego z wykorzystaniem i w oparciu o istniejący projekt
wykonawczy. ..................................................................................................................... 10
2.2. Zakres robót budowlano – montażowych. .................. Błąd! Nie zdefiniowano zakładki.
3. Załączniki do programu funkcjonalno – użytkowego…………………………….……………………..17
2
1.
Część opisowa programu funkcjonalno – użytkowego
1.1. Opis ogólny przedmiotu zamówienia.
Przedmiotem zamówienia jest projekt aranżacji wnętrza, pomieszczeń na zapleczu
powierzchni gastronomicznej B1.001, B1.002 i B1.003, oraz wykonanie prac budowlano –
montażowych na podstawie wykonanego projektu. Pomieszczenia znajdują się w budynku
Stadionu Narodowego w Warszawie na poziomie B1. Między osiami 660 – 690 .
Projekt wykonawczy Stadionu Narodowego wykonany został przez JSK Architekci Sp. z o. o.
ul. Domaniewska 50b, 02-672 Warszawa.
Rys. nr 1. Rzut powierzchni
3
1.2.
Charakterystyczne parametry określające wielkość obiektu i zakres robót
budowlanych.
Pomieszczenia znajdują się na poziomie B01 w osiach konstrukcyjnych 660 - 690 oraz K – M.
Łączna powierzchnia wynosi 537,50 m2.

Sala B1.002 : 476 m2

B1.003 : 38,00m2

Hall B1.001 : 23,50 m2

Razem : 537,50m2
1.3. Aktualne uwarunkowania wykonania przedmiotu zamówienia.
1.3.1 Projekt aranżacji pomieszczeń według wytycznych wykończenia zawartych w
niniejszym programie powinien zostać wykonany w oparciu o projekt wykonawczy
Stadionu Narodowego w zakresie niezbędnym do wykonania przedmiotu umowy –
stanowiący załącznik nr 1 do niniejszego programu, a także uwzględniać materiały i
urządzenia zgodne lub równoważne z zaakceptowanymi przez Zamawiającego w
kartach materiałowych do zastosowania przez Głównego Wykonawcę na Stadionie
Narodowym. Listy kart materiałowych są zawarte w załączniku nr 1 do niniejszego
programu.
1.3.2 Warunki wejścia wykonawcy na budowę:

Realizacja wybranego projektu odbywać się będzie w wydzielonej ścianami
powierzchni, znajdującej się w istniejącym budynku Stadionu Narodowego będącego w
trakcie użytkowania.

Dostęp do pomieszczeń odbywa się poprzez główne ciągi komunikacyjne budynku i
wejściem zewnętrznym z promenady dolnej od strony ul. Zielenieckiej.

Wejście na teren obiektu odbywa się wyłącznie na podstawie zezwolenia na prace,
wydanego przez Operatora SN.

Realizacja wybranego projektu odbywać się będzie na terenie SN w związku z tym
Wykonawca będzie zobowiązany do przestrzegania regulaminu obiektu.

Termin wykonania zostanie określony na podstawie harmonogramu wydarzeń
Stadionowych.

Wykonawca dostosuje się do terminów wyznaczonych przez Zamawiającego.
1.4. Ogólne właściwości funkcjonalno – użytkowe.
Wykończenie powierzchni według szczegółowych właściwości. Z pomieszczeń istnieje
bezpośrednie wyjście na zewnątrz budynku Stadionu Narodowego na promenadę dolną od
strony ul. Zielenieckiej Pomieszczenie Wystawy jest przeznaczone dla maksymalnie 60 osób.
1.5. Szczegółowe właściwości funkcjonalno – użytkowe.
4
1.5.1.
Powierzchnie użytkowe poszczególnych pomieszczeń:

Sala B1.002 : 476 m2

B1.003 : 38,00m2

Hall B1.001 : 23,50 m2

Razem : 537,50m2
1.5.2. Oczekiwany sposób zagospodarowania i wykończenia:
Hall wejściowy o powierzchni 23,50m2 oznaczony B1.001 to przestrzeń pomiędzy
wejściem zewnętrznym do budynku a wejściem do Sali B2.002






Posadzki Wykonanie posadzek z płytek gresowych zgodnie ze standardem Stadionu
Narodowego. Z cokołem wysokości min 10 cm
Sufity: nie przewiduje wykonania sufitów podwieszonych.
przestrzeń stropowa z instalacjami malowana na kolor czarny
Ściany : wykonanie suchych tynków : dwukrotne płytowanie G/K wodoodporną na
stelażu wypełnienie wełną mineralną.
Ściana zewnętrzna elewacyjna do obłożenia G/K na stelażu z wypełnieniem wełną do
wys. Skosu powyżej zastosować płytę typu Q10


Oświetlenie : System oświetleniowy na szynoprzewodach aluminiowych, 3-obwodowy
z reflektorami diodowymi o mocy 15-25W, min. RA 90%, kolor światła "warm white".
Należy przewidzieć zarówno reflektory oświetlenia ogólnego typu "flood" o kącie
świecenia 25-30, Należy zapewnić minimalne natężenie światła na ścianie 200 lx i
max. 300lx.
Uwzględnić oprawy oświetlenia awaryjnego
Uwzględnić Oświetlenie ewakuacyjne

Ślusarka drzwiowa

Montaż drzwi wydzielających strefę powierzchni gastronomicznej , pełne. 90/200,
wyposażone w samozamykacz.
Sala główna 476m2 pom. nr B1.002


Preferowana aranżacja pomieszczenia powinna wydzielać strefę wejściową oraz strefę
główną równomiernie za pomocą specjalistycznych systemów oświetleniowych;
System oświetleniowy w strefie głównej na szynoprzewodach aluminiowych, 3obwodowy z reflektorami diodowymi o mocy 15-25W, min. RA 90%, kolor światła
"warm white". Należy przewidzieć zarówno reflektory oświetlenia ogólnego typu
5









"flood" o kącie świecenia 25-30, jak i reflektory typu "spot" o kącie świecenia 1015. Należy zapewnić minimalne natężenie światła na ścianie 200 lx i max. 300lx.
Zaproponować lokalizacji panelu sterowania oświetlenia, w miejscu z chronionym
dostępem (np. zamykana szafka)
Zgodne z zaproponowaną aranżacją w części głównej zaprojektować system
zapewniający możliwość podwieszania dodatkowych elementów dekoracyjnych i
technicznych, lub oświetleniowych w postaci szyn sufitowych wpuszczonych w
ścianach pozwalających na estetyczne zawieszanie elementów – co najmniej jeden na
6 m2;
W pomieszczeniu zaplecza oświetlenie rastrowe do 500 lx
Posadzka:
Dla pomieszczenia Sali głównej wraz z zapleczem:
Uzupełnienie posadzki estrich , przy wpustach instalacyjnych poprzez wykonanie osłon
i uzupełnienie wylewki ( lokalizacja podejść zostanie zinwentaryzowana na
dokumentacji powykonawczej).
Uzupełnienie posadzki estrich po demontażu stempli.
Wykonanie warstwy samopoziomującej
Wykonanie okładziny podłogowej z wykładziny dywanowej w płytkach lub z roli.



Sufity: nie przewiduje wykonania sufitów podwieszonych.
Płyta stropowa malowana wraz z instalacjami na kolor czarny.
W celu zapewnienia odpowiednich warunków akustycznych należy przewidzieć
rozwiązania dodatkowe jak: panele akustyczne lub tynk dźwiękochłonny;

Ściany i słupy:

Ściany G/K malowane na kolor biały do wysokości 3m farbami dyspersyjnymi o
podwyższonej odporności na mycie i szorowanie

tarcze fundamentowe malowane na kolor szary do wys. 3m farbami dyspersyjnymi o
podwyższonej odporności na mycie i szorowanie

Słupy wykonane w technologii betonu arch. do przetarcia

Ściana zewnętrzna elewacyjna do obłożenia G/K na stelażu z wypełnieniem wełną do
wys. Skosu powyżej zastosować płytę typu Q10

Wykonanie ścian G/K i montaż stolarki drzwiowej między pomieszczeniem hallu
wejściowego i salą wystawową

Ściany G/K płytowane podwójnie płytą wodoodporną na stelażu ,otwory drzwiowe z
zastosowaniem profili UA wzmocnionych. Wypełnienie wełną mineralną
6

Obudowa płytami G/K płytowanie podwójne płytą wodoodporną na stelażach
,hydrantów i pionów instalacyjnych w systemie zabudowy G/K . Wypełnienie wełną
mineralną

Obudowa rozdzielni UV Muzeum w systemie G/K płytowanie podwójne płyta wodo
odporna z wypełnieniem wełną mineralną z drzwiami, wielkość pomieszczenia ok.
2m2

Stolarka drzwiowa :

Drzwi wydzielające hall od części KG2 90/200 bo wyposażone w samozamykacz
(standard SN)

Drzwi wydzielające hall B1.001 od pom. B1.002 przeszklone o szer. min. 140/200 w




Instalacje elektryczne
Doprowadzenie 2 szt gniazd trójfazowych, 16 A w strefie wystawienniczej
zlokalizowanych między osią K-L i 660 - 680
Doprowadzenie 12 gniazd w strefie wystawienniczej 230 V zlokalizowanych
równomiernie na ścianach.
Uwzględnić oprawy oświetlenia awaryjnego
Uwzględnić oświetlenie ewakuacyjne

Instalacje wentylacji

Wykonać kanał wentylacyjny nawiewny z pom. B1 003B do pom. B1.002 i zakończyć
kratką wentylacyjną z regulacją.

Kanał wentylacyjny wywiewny wykonać etaż zakończony kratą wentylacyjną z
regulacją .

Sieć Strukturalna

W pomieszczeniach zlokalizować min 30 punktów sieci logicznej w standardzie SN.

min12 punktów ściennych i min 18 punktów sufitowych

Na punkt logiczny składają się dwie linie miedziane zakończone gniazdem RJ45
naściennym lub podtynkowym.

Wszystkie kable sieci logicznej sprowadzić do istniejącego punktu dystrybucyjnego w
pom. B1.914

W punkcie dystrybucyjnym szafę należy doposażyć w patchpanel.
2.
Wymagania zamawiającego w stosunku do przedmiotu zamówienia

7
2.1. Zakres projektu uzupełniającego z wykorzystaniem i w oparciu o istniejący projekt
wykonawczy.
A.
Projekt koncepcyjny pomieszczeń
B.
Projekt wykonawczy

Rzut funkcjonalny;

Rysunek geometrii posadzek;

Rysunek geometrii sufitów wraz z rozmieszczeniem osprzętu instalacyjnego;

Widoki ścian z podziałem okładzin;

Charakterystyczne przekroje;

Opracowania elementów zabudowy stałej

Charakterystyczne detale ;

Projekty instalacji:
a.
Oświetlenie
i.
Projekt oświetlenia sztucznego;
ii.
Projekt rozbudowy oświetlenia ewakuacyjnego i awaryjnego, zgodnie ze zmianami
aranżacji przestrzeni;
b.
Instalacja elektryczna
i.
Projekt rozprowadzenia instalacji elektrycznej;
ii.
Projekt tablicy rozdzielczej;
c.
Uziemienie i połączenia wyrównawcze
i.
Projekt uziemienia i połączeń wyrównawczych;
d.
Wentylacja
i.
Projekt instalacji wentylacji;
2.1.1. Wszystkie zaprojektowane instalacje powinny być zgodne z projektem wykonawczym
Stadionu Narodowego w zakresie niezbędnym do wykonania przedmiotu umowy –
stanowiącym załącznik nr 1 do niniejszego programu, a także uwzględniać materiały i
urządzenia zgodne lub równoważne z zaakceptowanymi przez Zamawiającego w
kartach materiałowych do zastosowania przez Głównego Wykonawcę na Stadionie
Narodowym. Listy kart materiałowych są zawarte w załączniku nr 2 do niniejszego
programu.
2.1.2. Wszystkie elementy wyposażenia i wykończenia objęte przedmiotem zamówienia
powinny być nieużywane i wyprodukowane nie wcześniej niż 30.12.2012.
2.1.3. Wytyczne dla sieci IP
2.1.3.1.
Sieć strukturalna
Sieć strukturalna powinna zostać zaprojektowana i wykonana w standardzie obowiązującym
na Stadionie Narodowym (zgodnie z kartami materiałowymi dla kabli
światłowodowych, miedzianych, punktów logicznych RJ-45)
8





projektant musi uwzględnić konieczność doposażenia istniejącej szafy
dla zaprojektowanych urządzeń (urządzenia aktywne dostarcza Zamawiający)
ilość punktów logicznych sieci strukturalnej powinna wynikać z
następujących założeń
Wszystkie pomieszczenia powinny zostać wyposażone odpowiednią
ilość gniazd RJ45 umożliwiających połączenie z siecią stadionu z wydajnością
10/100/1000
We wszystkich pomieszczeniach powinna być możliwość korzystania z
sieci Wireless stadionu
W pomieszczeniach należy przewidzieć odpowiednią ilość portów
umożliwiających przyłączenie do sieci aparatów telefonicznych IP i kompurerów.
2.1.3.1.1.
Pozostałe wytyczne
Ze względu na konieczność zapewnienia odpowiedniego poziomu bezpieczeństwa
teleinformatycznego dla rozbudowywanej sieci Wykonawca w trakcie realizacji przedmiotu
Umowy będzie musiał przeprowadzić konieczne uzgodnienia techniczne z działem ICT
Zamawiającego. Uzgodnienia w zakresie przełączania sieci LAN w pomieszczeniach, założenia
konfiguracyjne dla dostarczonych urządzeń nie są przedmiotem postępowania .
Zamawiający zapewni asystę pracowników wykonawcy sieci w czasie opracowania projektu
wykonawczego. Instalacja, konfiguracja oraz uruchomienie dostarczonych urządzeń jest
obowiązkiem Wykonawcy.
2.1.4. Wytyczne dla oświetlania sztucznego
Zaproponowane systemy oświetlenia powinny zapewniać funkcjonalność przyjętą za typową
dla pomieszczeń wystawienniczych. Oświetlenie należy zaprojektować zgodnie z wytycznymi
zawartymi w normie oświetleniowej PN-EN 12464-1:2003 oraz przedstawić przykładowe
wyniki obliczeń dla każdej z typowych lokalizacji i przeznaczenia. Zastosowane oprawy
oświetleniowe i źródła światła powinny posiadać ważne deklaracje zgodności w języku
polskim. Jeżeli deklaracja jest w języku innym niż polski, dokumenty muszą być
przetłumaczone przez tłumacza przysięgłego. Wyklucza się zastosowanie opraw
oświetleniowych, w których elementy lustrzane (odbłyśniki) wykonane są z tworzyw
sztucznych. Wyklucza się zastosowanie źródeł żarowych do celów ogólno oświetleniowych,
poza specjalnymi zastosowaniami . Na etapie projektowania należy uwzględnić całkowite
wycofanie z produkcji od września 2016, zgodnie z dyrektywą Unijną, źródeł żarowych
ogólnego zastosowania. Nie dopuszcza się zastosowania w oprawach oświetleniowych
indukcyjnych elementów zapłonowych oraz transformatorów toroidalnych. Zaprojektowane
oświetlenie awaryjne powinno współpracować z systemem baterii centralnej zainstalowanej
w budynku, parametry oświetlenia awaryjnego należy dobrać na podstawie normy PN-EN
1838:2005 i przedstawić wyniki obliczeń.
9
2.1.5. Wykonawca wielobranżowego uzupełniającego projektu wykonawczego odpowiada za
koordynację międzybranżową.
2.1.6. Wielobranżowy uzupełniający projekt wykonawczy powinien uwzględniać lokalizację
systemów w zakresie niezbędnym do wykonania przedmiotu umowy.
2.1.7. Wykonawca uwzględni i usunie ewentualne kolizje instalacyjne wynikłe w trakcie
realizacji.
2.1.8. Wykonawca wykonania montaż trwały istniejących głośników DSO , czujek SAP do
elementów wsporczych bez ich rozpinania.
2.
Załączniki do Programu funkcjonalno – użytkowego
Załącznik 1.
Projekt wykonawczy Stadionu Narodowego w Warszawie w zakresie
niezbędnym do wykonania przedmiotu zamówienia warz z listami kart
materiałowych dotyczących urządzeń i materiałów zaakceptowanych przez
Zamawiającego do zastosowania przez Głównego Wykonawcę na Stadionie
Narodowym
10
