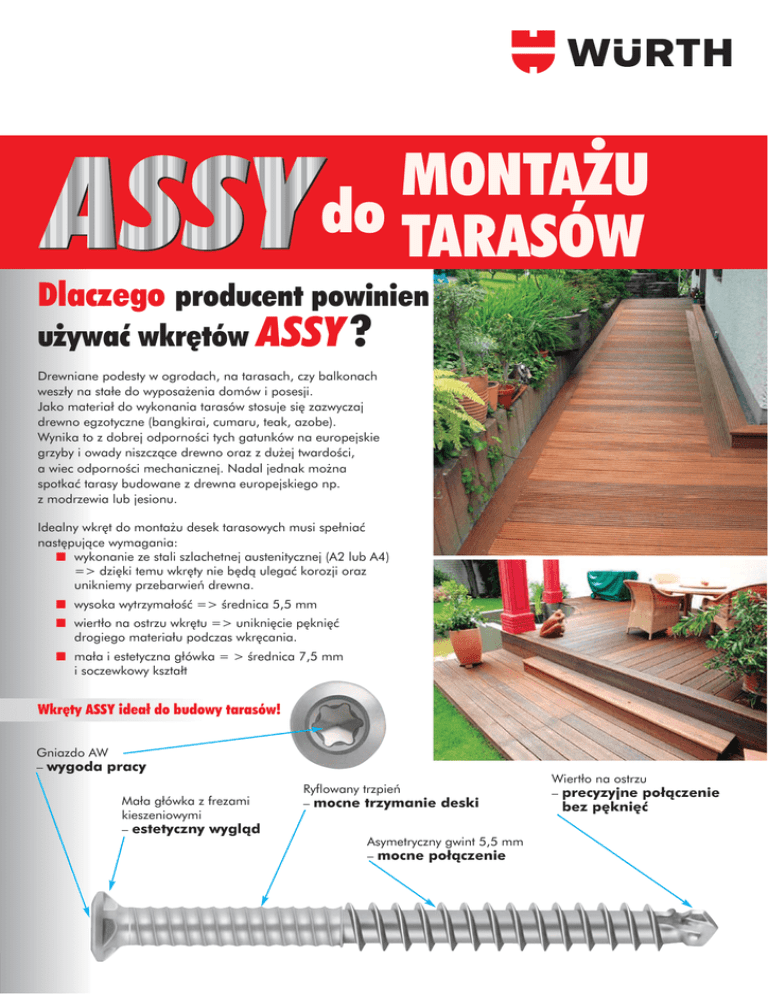

MONTA˚U
do TARASÓW
Dlaczego producent powinien
u˝ywaç wkr´tów ASSY?
Drewniane podesty w ogrodach, na tarasach, czy balkonach
weszły na stałe do wyposa˝enia domów i posesji.
Jako materiał do wykonania tarasów stosuje si´ zazwyczaj
drewno egzotyczne (bangkirai, cumaru, teak, azobe).
Wynika to z dobrej odpornoÊci tych gatunków na europejskie
grzyby i owady niszczàce drewno oraz z du˝ej twardoÊci,
a wiec odpornoÊci mechanicznej. Nadal jednak mo˝na
spotkaç tarasy budowane z drewna europejskiego np.
z modrzewia lub jesionu.
Idealny wkr´t do monta˝u desek tarasowych musi spełniaç
nast´pujàce wymagania:
■ wykonanie ze stali szlachetnej austenitycznej (A2 lub A4)
=> dzi´ki temu wkr´ty nie b´dà ulegaç korozji oraz
unikniemy przebarwieƒ drewna.
■ wysoka wytrzymałoÊç => Êrednica 5,5 mm
■ wiertło na ostrzu wkr´tu => unikni´cie p´kni´ç
drogiego materiału podczas wkr´cania.
■ mała i estetyczna główka = > Êrednica 7,5 mm
i soczewkowy kształt
Wkr´ty ASSY ideał do budowy tarasów!
Gniazdo AW
– wygoda pracy
Mała główka z frezami
kieszeniowymi
– estetyczny wyglàd
Ryflowany trzpieƒ
– mocne trzymanie deski
Asymetryczny gwint 5,5 mm
– mocne połàczenie
Wiertło na ostrzu
– precyzyjne połàczenie
bez p´kni´ç
TARAS Z WKR¢TAMI WIDOCZNYMI
Klasyczne przykr´canie deski tarasowej do legarów
z pozostawieniem widocznego łba Êruby to nadal
najprostszy i najpopularniejszy system monta˝u
desek tarasowych.
Taki system monta˝u wymusza stosowanie wkr´tów
o specjalnych właÊciwoÊciach.
• Wkr´t tarasowy musi byç wytrzymały (Êrednica
gwintu minimum 5 mm), a jednoczeÊnie musi
posiadaç jak najmniejszà główk´ 7,5 mm.
• Kształt główki powinien jednoczeÊnie mieç
estetycznywyglàd – wykoƒczenie soczewkowe.
• Wkr´ty ASSY znakomicie nadajà si´ do
monta˝u bezpoÊredniego deski tarasowej
z widocznymi główkami.
• Zale˝nie od gruboÊci montowanych desek
tarasowych stosujemy wkr´ty o długoÊci 50 mm,
60 mm lub 70 mm.
(0166 105 550, 0166 105 560, 0166 105 570)
TARAS Z WKR¢TAMI NIEWIDOCZNYMI – Lamele (0907 000 80)
• Wykonujemy otwory monta˝owe za
pomocà lamelownicy
• Montujemy pierwszà desk´ (startowà)
tradycyjnie za pomocà wkr´tów
przechodzàcych przez desk´
• Wbijamy lamel´ w otwór monta˝owy
• Montujemy drugà desk´ i przykr´camy
aluminiowà lamel´ do legarów
1
2
• Nast´pnie montujemy kolejne lamele
i kolejne deski.
Do takiego monta˝u stosujemy wkr´ty
5,5x50 mm lub 5,5x60 mm do mocowania
deski startowej, oraz 5,5x40 mm do
mocowania lameli aluminiowej
(0166 105 540, 0166 105 550, 0166 105 560)
3
4
TARAS Z WKR¢TAMI NIEWIDOCZNYMI – Łàczniki kàtowe
(0907 000 90)
• Na poło˝onych legarach wyznaczmy lini´
Êrodkowà
1
2
• Kładziemy pierwszà desk´ tarasowà na legarach.
Odwracamy jà spodnià stronà do góry i pozycjonujemy wysuni´cie deski poza legar. Przenosimy
lini´ Êrodkowà z legara na spodnià stron´ deski
tarasowej. Przeniesiona linia jest bazà do pozycjonowania łàczników kàtowych. Do przykr´cenia kàtowników mo˝emy u˝yç wkr´tów ASSY 3.0
z łbem płasko-sto˝kowym o Êrednicy 4 mm,
wykonanych ze stali nierdzewnej (0180 040 …)
• Proponujemy rozpoczàç monta˝ od deski na
Êrodku tarasu i montowaç nast´pnie deski
w ciàgu do lewej i do prawej strony. Jest to
rozwiàzanie bardzo praktyczne w przypadku
koniecznoÊci ewentualnej wymiany deski w
póêniejszym czasie, gdy˝ unikami koniecznoÊci
demonta˝u całoÊci tarasu
3
5
4
6
• Kolejne belki montowane sà w ten sam sposób.
Uwaga! Do deski tarasowej przykr´camy kàtownik dwoma otworami okràgłymi. Otwór podłu˝ny
słu˝y do pozycjonowania deski na legarze
• Wsuwamy kàtowniki pod zamontowanà desk´,
a przykr´camy tylko desk´ od wolnej strony.
Powstaje w ten sposób pływajàce poło˝enie
deski tarasowej. Podczas skurczu lub sp´cznienia
drewna, nie powstajà napr´˝ania
• Ostatnie deski montujemy klasycznie za pomocà
wkr´tów przechodzàcych przez desk´
Do monta˝u kàtowników stosujemy wkr´ty ze stali
nierdzewnej o wymiarach 4x20 mm lub 4x25 mm
w zale˝noÊci od rozmiarów elementów drewnianych
(0180 040 20 lub 0180 040 25)
PRODUKTY DO BUDOWY TARASÓW:
ASSY® plus A2 i A4
Ø
mm
5,5
5,5
5,5
5,5
5,5
5,5
DługoÊç
całkowita
mm
40
45
50
60
70
80
DługoÊç
gwintu
mm
22
27
27
37
37
47
Gniazdo
Ø
∏ba
mm
7,5
7,5
7,5
7,5
7,5
7,5
AW20
AW20
AW20
AW20
AW20
AW20
Art. nr
stal A2, niepełny gwint
łeb płasko sto˝kowy
0166 105 540
0166 105 545
0166 105 550
0166 105 560
0166 105 570
0166 105 580
Art. nr
stal A4, niepełny gwint
łeb płasko sto˝kowy*
0169 005 540
0169 005 545
0169 005 550
0169 005 560
0169 005 570
0169 005 580
Op.
szt.
250
250
250
250
250
200
* wykonanie stal A4 zalecane do stosowania w klimacie nadmorskim
ASSY® 3,0 A2
Ø
mm
4,0
DługoÊç
całkowita
mm
20
25
30
35
DługoÊç
gwintu
mm
Gniazdo
AW20
AW20
AW20
AW20
Ø
∏ba
mm
8,0
8,0
8,0
8,0
Art. nr
łeb płasko sto˝kowy
pe∏ny gwint, A2
0180 040 20
0180 040 25
0180 040 30
0180 040 35
Op.
szt.
200
500
200
200
Lamele
Art. nr 0907 00 80
– op. 100 szt.
Kàtowniki
Art. nr 0907 00 90
– op. 100 szt.
Wymienne okładziny
z trzpieniem
Art. nr 0714 662 452
PRODUKTY UZUPEŁNIAJÑCE:
Wiertarko-wkr´tarka
akumulatorowa
BS 12A Solid12V
Art. nr 0700 183 3
pasujà do Êcisków
uniwersalnych (0714 662 ...)
Groty AW 20
Art. nr 0614 522 0
– 50 mm
Art. nr 0614 512 0
– 25 mm
Wzornik do zachowania odst´pu
pomi´dzy deskami 6 mm lub 8 mm
Art. nr 0907 000 101
