Dräger Flame 2350
Detektory płomienia
Praca w miejscach z wybuchowymi gazami, oparami lub materiałami
wymaga stosowania urządzeń, które pozwalają ocalić życie. Najlepsze
rozwiązania muszą stanowić połączenie najnowszej technologii
z bezwzględną wytrzymałością i działać w niezawodny sposób. Dräger
oferuje szeroki wybór wysokiej jakości detektorów płomieni, które
spełniają te wymogi.

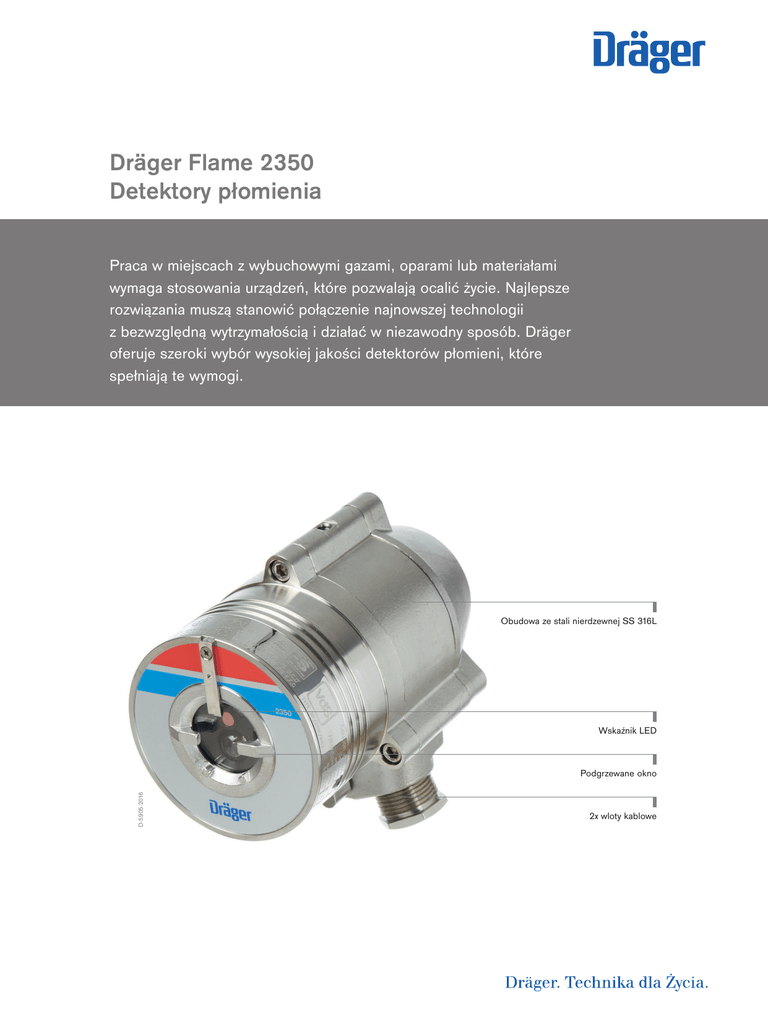

Obudowa ze stali nierdzewnej SS 316L
Wskaźnik LED
D-5905-2016
Podgrzewane okno
2x wloty kablowe
02 | Dräger Flame 2350
Zalety
Wszechstronny detektor z jeszcze większą liczbą funkcji
Detektor Dräger Flame 2350 wyposażony jest w czujniki UV i IR do wykrywania pożarów paliwa i gazów na
bazie węglowodorów.
Zaufaj ekspertowi
Detektor Flame 2350 wykrywa energię promienistą w przedziale fal krótkich ultrafioletowego i podczerwonego
zakresu widma elektromagnetycznego. Sygnały z obu sensorów są następnie analizowane pod kątem
częstotliwości, intensywności i czasu trwania. Równoczesne wykrycie energii promienistej w sensorach UV i IR
powoduje wyzwolenie alarmu.
Wytrzymały i inteligentny
Detektor płomienia zaprojektowano z myślą o ciężkich warunkach atmosferycznych, wyposażając go m.in.
w podgrzewane okno zapobiegające osiadaniu śniegu, lodu i kondensacji oraz wytrzymałą obudowę
zewnętrzną. Modele są kompaktowe i lekkie, przez co nadają się do użytku w każdych warunkach i w różnych
konfiguracjach.
Niezawodność
Bezpieczeństwo działania to koncepcja sprawdzająca się dla wszystkich sektorów przemysłu. Jest
fundamentalnym czynnikiem umożliwiającym zastosowanie skomplikowanej technologii w systemach związanych
z bezpieczeństwem. To gwarantuje, że systemy związane z bezpieczeństwem będą oferować wymagane
obniżenie ryzyka. Flame 2350 charakteryzuje się wysoką niezawodnością i spełnia wymagania normy IEC 61508
w zakresie nienaruszalności bezpieczeństwa na poziomie SIL2.
Automatyczne i ręczne testy optyki (BIT)
Dzięki funkcji automatycznych testów elementów elektronicznych i optycznych detektora żadne usterki nie
zostaną przeoczone. Dodatkowo test można uruchamiać ręcznie w dowolnym momencie.
Dobrze widoczna dioda LED stanu
Trójkolorowa dioda LED umieszczona z przodu detektora jest dobrze widoczna dla osób pracujących w jego
pobliżu. Zielony kolor oznacza normalną pracę, żółty kolor oznacza usterkę, a czerwony kolor wskazuje
obecność promieniowania pochodzącego z ognia.
Dräger Flame 2350 | 03
Zalety
Prosta instalacja i uruchamianie
Instalacja jest prosta! Detektor instaluje się łatwo przy użyciu przechylnego elementu mocującego ze stali
szlachetnej, który umożliwia obracanie detektora w zakresie do 60° we wszystkich kierunkach i nakierowanie go
na potencjalne źródło pożaru.
Dodatkowe funkcje i zalety:
‒
‒
‒
‒
‒
‒
‒
‒
‒
‒
‒
Podwójny czujnik UV/IR odporny na działanie słońca
Krótki czas reakcji – reakcja w czasie 200 ms na sygnał nasycenia
Wbudowany test automatyczny i ręczny (BIT) – aby zapewnić ciągłą i niezawodną pracę
Podgrzewane okno – odpowiednie do pracy w trudnych warunkach pogodowych (śnieg, lód, kondensacja)
Liczne opcje wyjść zapewniające maksymalną elastyczność i kompatybilność
3 przekaźniki: alarmu, usterki i pomocniczy
sygnał 0–20 mA (stopniowany)
Protokół HART® do konserwacji i zarządzania
Złącze RS-485 kompatybilne z Modbus
Spełnienie wymogów dla poziomu nienaruszalności bezpieczeństwa 2 (SIL2 – TÜV)
Dopuszczenia umożliwiające zastosowanie w strefach zagrożonych wybuchem na całym świecie: ATEX,
IECEx, FM/FMC, CSA
‒ Badania wydajności pracy przeprowadzone przez podmioty zewnętrzne: EN54-10 (VdS), FM3260
Komponenty systemu
Dräger REGARD® 3900
D-27777-2009
Dräger REGARD® 3900 to samodzielny, niezależny system sterujący
do detekcji zagrożeń toksycznych, tlenowych i wybuchowych. System
sterujący jest w pełni konfigurowalny pomiędzy 1 i 16 kanałami,
w zależności od rodzaju ilości zainstalowanych kart wejścia/wyjścia.
04 | Dräger Flame 2350
Akcesoria
Symulator płomienia
D-51319-2015
Symulator płomienia emituje promieniowanie w formie unikalnych
sekwencji, które są rozpoznawane przez detektor jako ogień.
Dzięki temu detektory można testować w symulowanych warunkach
pożarowych bez zagrożeń wiążących się z użyciem otwartego ognia.
Osłona pogodowa
D-5921-2016
Osłona pogodowa chroni detektor przed różnymi warunkami
pogodowymi, takimi jak śnieg czy deszcz.
Wskaźnik laserowy
D-5925-2016
Czy zasięg detektora pokrywa obszar wymagający ochrony? Czy jest
umieszczony w prawidłowym miejscu i czy stożek widzenia detektora
obejmuje najbardziej niebezpieczne miejsce? Narzędzie pozwala
instalatorowi wybrać optymalne ustawienie detektora i określić faktyczny
zasięg jego działania.
Osłona powietrzna
D-5926-2016
Osłona powietrzna umożliwia instalację detektorów serii Dräger
Flame 2000 w trudnych warunkach otoczenia, tam gdzie mogą być
narażone na działanie oparów olejowych, piasku, pyłu oraz innych
cząstek.
Dräger Flame 2350 | 05
Powiązane produkty
Dräger Flame 2000
D-5904-2016
Praca w miejscach z wybuchowymi gazami, oparami lub materiałami
wymaga stosowania urządzeń, które pozwalają ocalić życie. Najlepsze
rozwiązania muszą stanowić połączenie najnowszej technologii
z bezwzględną wytrzymałością i działać w niezawodny sposób. Dräger
oferuje szeroki wybór wysokiej jakości detektorów płomieni, które
spełniają te wymogi.
Dräger Flame 2100
D-5903-2016
Praca w miejscach z wybuchowymi gazami, oparami lub materiałami
wymaga stosowania urządzeń, które pozwalają ocalić życie. Najlepsze
rozwiązania muszą stanowić połączenie najnowszej technologii
z bezwzględną wytrzymałością i działać w niezawodny sposób. Dräger
oferuje szeroki wybór wysokiej jakości detektorów płomieni, które
spełniają te wymogi.
Dräger Flame 2370
D-5902-2016
Praca w miejscach z wybuchowymi gazami, oparami lub materiałami
wymaga stosowania urządzeń, które pozwalają ocalić życie. Najlepsze
rozwiązania muszą stanowić połączenie najnowszej technologii
z bezwzględną wytrzymałością i działać w niezawodny sposób. Dräger
oferuje szeroki wybór wysokiej jakości detektorów płomieni, które
spełniają te wymogi.
Dräger Flame 2500
D-5900-2016
Praca w miejscach z wybuchowymi gazami, oparami lub materiałami
wymaga stosowania urządzeń, które pozwalają ocalić życie. Najlepsze
rozwiązania muszą stanowić połączenie najnowszej technologii
z bezwzględną wytrzymałością i działać w niezawodny sposób. Dräger
oferuje szeroki wybór wysokiej jakości detektorów płomienia, które nie
tylko spełniają, ale i przekraczają te wymagania.
06 | Dräger Flame 2350
Powiązane produkty
Dräger Flame 2700
D-5901-2016
Praca w miejscach z wybuchowymi gazami, oparami lub materiałami
wymaga stosowania urządzeń, które pozwalają ocalić życie. Najlepsze
rozwiązania muszą stanowić połączenie najnowszej technologii
z bezwzględną wytrzymałością i działać w niezawodny sposób. Dräger
oferuje szeroki wybór wysokiej jakości detektorów płomieni, które
spełniają te wymogi.
Dräger Flame 2350 | 07
Dane techniczne
Typ
Detektor płomienia UV/IR w wykonaniu przeciwwybuchowym do wykrywania pożarów
gazów i paliw węglowodorowych
Wrażliwość widmowa
UV = 0,185–0,260 μm
IR = 4,4–4,6 μm
Wydajność pomiarów
Pole widzenia
100° w poziomie; 95° w pionie
Czas reakcji
Standardowo 3 sekundy. 200 ms
w przypadku spalania wybuchowego
Zakres detekcji
(przy najwyższym ustawieniu czułości dla
Paliwo
m
n-heptan / benzyna
20
płomienia o powierzchni 0,1 m2)
Olej napędowy / JP5 / nafta
15
Metanol
12
IPA (alkohol izopropylowy)
16
Metan*
13
Etanol 95%
12
Granulki polipropylenowe
15
Papier biurowy
7
LPG*
15
* słup ognia o wysokości 0,75 m i szerokości 0,25 m
Dane elektryczne
Sygnały wyjściowe
0–20 mA (stopniowane), HART®
Sygnał awarii
0 + 1 mA
Sygnał awarii BIT
2 mA ±10%
Sygnał normalnej pracy
4 mA ±10%
Sygnał ostrzegawczy
16 mA ±5%
Sygnał alarmowy
20 mA ±5%
Przekaźniki
alarmu, usterki i pomocniczy
Styki beznapięciowe SPST o prądzie 2 A przy 30 V DC
RS485
Łącze komunikacyjne kompatybilne z Modbus
Napięcie zasilania
Znamionowe 24 V DC (18–32 V DC)
Zużycie energii
Tryb gotowości: maks. 90 mA (110 mA z podgrzewanym oknem)
Alarm: maks. 130 mA (160 mA z podgrzewanym oknem)
Warunki środowiskowe
Temperatura
od -55 do +75°C (praca)
od -55 do +85 °C (opcja i przechowywanie)
Wilgotność
do 95%, bez skraplania
(możliwość pracy w warunkach wilg. wzgl. 100% w krótkim
okresie)
Obudowa
Materiał
Stal nierdzewna SS 316L
Opcje materiału
Wytrzymałe aluminium bezmiedziowe, wykończenie w czerwonej
emalii epoksydowej
Złącza
2 x 3/4” – 14 NPT lub 2 x M25 x 1,5 mm
Waga
Detektor SS 316L 2,8 kg / aluminium 1,3 kg
Przechylny element mocujący 1,0 kg
Wymiary detektora
101,6 x 117 x 157 mm
Klasa ochrony
IP66 i IP67, NEMA 250 6P
Dopuszczenia
ATEX i IECEx
Ex II 2 G D
Ex d e IIC T5 Gb
Ex d e IIC T4 Gb
Ex d e mb IIC T4 Gb
08 | Dräger Flame 2350
Dane techniczne
FM/FMC/CSA
Ex tb IIIC T96°C Db
Ex tb IIIC T106°C Db
Ex tb IIIC T98°C Db
(-55°C ≤ Ta ≤ +75°C)
(-55°C ≤ Ta ≤ +85°C)
(Ta = -55°C do +75°C)
Klasa I, Dział 1, Grupy B, C i D
Klasa II/III, Dział 1, Grupy E, F i G
Poziom nienaruszalności
bezpieczeństwa
Certyfikat SIL2 przyznany przez TÜV (EN61508)
Atesty dotyczące wydajności
pracy
EN54-10 (VdS)
Oznaczenie CE
Ochrona EMI/RFI wg EN61326-3 i EN61000-6-3
FM3260
Informacje zamówieniowe
Dräger Flame 2350 (L4B-111SC)
68 13 925
Dräger Flame 2350 (L4B-211SC)
68 13 926
Dräger Flame 2350 (L4B-212SC)
68 13 927
Dräger Flame 2350 (L4B-311SC)
68 13 928
Dräger Flame 2350 (L4B-312SC)
68 13 929
Dräger Flame 2350 (L4B-111AC)
68 13 945
Dräger Flame 2350 (L4B-211AC)
68 13 946
Dräger Flame 2350 (L4B-212AC)
68 13 947
Dräger Flame 2350 (L4B-311AC)
68 13 948
Dräger Flame 2350 (L4B-312AC)
68 13 949
Dräger Flame 2350 (L4B-112SF)
68 13 966
Dräger Flame 2350 (L4B-212SF)
68 13 967
Dräger Flame 2350 (L4B-312SF)
68 13 968
Akcesoria
Symulator płomienia FS-1200 (UV i IR, UV)
68 13 974
Osłona powietrzna Dräger Flame 2xx0
68 13 977
Zestaw do montażu kanałowego Dräger Flame 2xx0
68 13 978
Uchwyt uchylny do detektora Flame
68 13 979
Osłona pogodowa detektora płomienia (stal nierdzewna)
68 13 189
Osłona pogodowa detektora płomienia (ABS)
68 13 190
Wskaźnik laserowy Dräger Flame 2xx0
68 13 890
Wysięgnik montażowy 3” do Dräger Flame
68 13 323
Wysięgnik montażowy 2” do Dräger Flame
68 13 322
Zestaw przejściówek USB RS-485 Dräger Flame
68 13 994
Zasilacz do symulatora płomienia FS1x00
68 13 889
HART® jest zastrzeżonym znakiem towarowym HART® Communication Foundation
Dräger Flame 2350 | 09
Notatki
10 | Dräger Flame 2350
91 02 022 | 16.07-1 | HQ | PP | Zastrzegamy prawo zmian | © 2016 Drägerwerk AG & Co. KGaA
Notatki
Nie wszystkie produkty, funkcje lub usługi są dostępne w sprzedaży we wszystkich krajach.
Wymienione w prezentacji znaki towarowe są zarejestrowane tylko w niektórych krajach i niekoniecznie w kraju udostępnienia
tego materiału. Odwiedź stronę internetową www.draeger.com/trademarks, aby uzyskać informacje na ten temat.
CENTRALA
Drägerwerk AG & Co. KGaA
Moislinger Allee 53–55
23558 Lubeka, Niemcy
www.draeger.com
Znajdź lokalnego
przedstawiciela
handlowego na stronie:
www.draeger.com/kontakt
PRZEDSTAWICIELSTWA
SIEDZIBA GŁÓWNA KATOWICE
Dräger Safety Polska Sp. z o.o.
ul. Uniwersytecka 18
40-007 Katowice
Tel +48 32 388 76 60
Fax +48 32 601 26 24
.
BIURO HANDLOWE GŁOGÓW
BIURO HANDLOWE WARSZAWA
Dräger Safety Polska sp. z o.o.
Plac Konstytucji 3 Maja 1
67-200 Głogów
Tel +48 76 728 63 18
Fax +48 76 728 63 68
.
Dräger Safety Polska sp. z o.o.
Al. Jerozolimskie 174
02-486 Warszawa
Tel +48 22 333 73 04
Fax +48 22 594 44 10
.
BIURO HANDLOWE RUMIA
Dräger Safety Polska sp. z o.o.
ul. Grunwaldzka 22
84-230 Rumia
Tel +48 58 671 77 70
Fax +48 58 671 05 50
.
