PROJEKT WYKONAWCZY-REWITALIZACJI MIASTA ŚWIECIA STWORZENIE CENTRUM
TURYSTYCZNO-REKREACYJNEGO I GOSPODARCZEGO POPRZEZ ODNOWĘ , POPRAWĘ
FUNKCJONALNOŚCI I WŁAŚCIWE ZAGOSPODAROWANIE PRZESTRZENI
ŚRÓDMIEJSKIEJ
PRZEBUDOWY OFICYNY
na działce ewidencyjnej numer 1134 z obrębu 0001
NA TOALETĘ PUBLICZNĄ
ZESZYT 3-INSTALACJE WENTYLACYJNE I GRZEWCZE

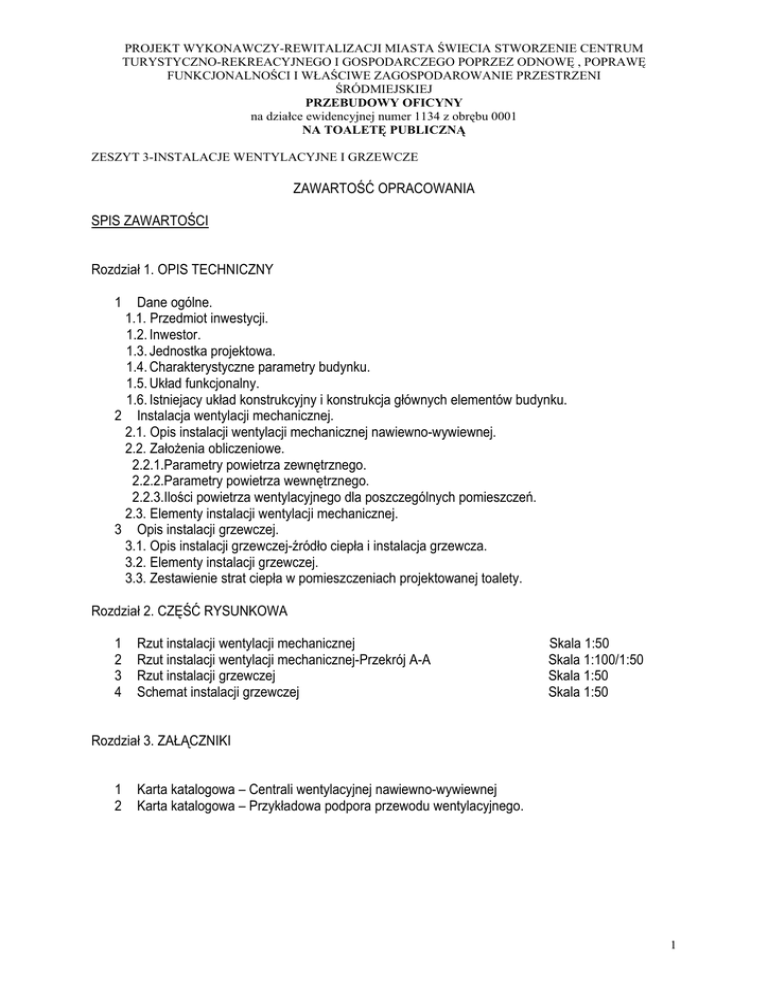

ZAWARTOŚĆ OPRACOWANIA
SPIS ZAWARTOŚCI
Rozdział 1. OPIS TECHNICZNY
1 Dane ogólne.
1.1. Przedmiot inwestycji.
1.2. Inwestor.
1.3. Jednostka projektowa.
1.4. Charakterystyczne parametry budynku.
1.5. Układ funkcjonalny.
1.6. Istniejacy układ konstrukcyjny i konstrukcja głównych elementów budynku.
2 Instalacja wentylacji mechanicznej.
2.1. Opis instalacji wentylacji mechanicznej nawiewno-wywiewnej.
2.2. Założenia obliczeniowe.
2.2.1.Parametry powietrza zewnętrznego.
2.2.2.Parametry powietrza wewnętrznego.
2.2.3.Ilości powietrza wentylacyjnego dla poszczególnych pomieszczeń.
2.3. Elementy instalacji wentylacji mechanicznej.
3 Opis instalacji grzewczej.
3.1. Opis instalacji grzewczej-źródło ciepła i instalacja grzewcza.
3.2. Elementy instalacji grzewczej.
3.3. Zestawienie strat ciepła w pomieszczeniach projektowanej toalety.
Rozdział 2. CZĘŚĆ RYSUNKOWA
1
2
3
4
Rzut instalacji wentylacji mechanicznej
Rzut instalacji wentylacji mechanicznej-Przekrój A-A
Rzut instalacji grzewczej
Schemat instalacji grzewczej
Skala 1:50
Skala 1:100/1:50
Skala 1:50
Skala 1:50
Rozdział 3. ZAŁĄCZNIKI
1 Karta katalogowa – Centrali wentylacyjnej nawiewno-wywiewnej
2 Karta katalogowa – Przykładowa podpora przewodu wentylacyjnego.
1
PROJEKT WYKONAWCZY-REWITALIZACJI MIASTA ŚWIECIA STWORZENIE CENTRUM
TURYSTYCZNO-REKREACYJNEGO I GOSPODARCZEGO POPRZEZ ODNOWĘ , POPRAWĘ
FUNKCJONALNOŚCI I WŁAŚCIWE ZAGOSPODAROWANIE PRZESTRZENI
ŚRÓDMIEJSKIEJ
PRZEBUDOWY OFICYNY
na działce ewidencyjnej numer 1134 z obrębu 0001
NA TOALETĘ PUBLICZNĄ
ZESZYT 3-INSTALACJE WENTYLACYJNE I GRZEWCZE
1.
Dane ogólne.
1.1
Przedmiot inwestycji
Przedmiotem inwestycji jest projekt wykonawczy adaptacji istniejącej oficyny zlokalizowanej przy
Małym Rynku na działce nr 1134 na toaletę publiczną w części dotyczącej instalacji wentylacyjnej i
grzewczych.
1.2
Inwestor
Urząd Gminy Świecie, ul. Wojska Polskiego 124, 86-100 Świecie
1.3
Jednostka projektowa
Autorska Pracownia Architektury CAD Sp. z o.o., ul. Zamieniecka 46, 04 – 158 Warszawa.
Autorzy projektu: inż.Marek Roszkowski,inż.Leszek Wolski.
1.4
Charakterystyczne parametry budynku:
m2
m2
m2
m2
powierzchnia użytkowa
powierzchnia netto
powierzchnia całkowita
powierzchnia zabudowana
56,9
131,5
196,6
98,3
Kubatura
382,2 m3
Wysokość całkowita nad poziom przyległego terenu – ok. 7,1 m
Długość (wzdłuż elewacji północnej): 14,2 m
Szerokość (wzdłuż elewacji wschodniej): 7,0 m
1.5
Układ funkcjonalny:
W adaptowanym budynku projektuje się dwie główne funkcje: szalet publiczny oraz pomieszczenie
służby parkingowej z toaletą.
Wejście do toalety publicznej zaprojektowano od strony podwórka.Użytkownicy po przejściu przez
przedsionek wejdą do hallu w którym po lewej stronie zaprojektowano drzwi do przedsionka toalety
męskiej, na wprost drzwi do toalety dla osób niepełnosprawnych z miejscem do przewijania niemowląt a
po prawej stronie wejście do przedsionka toalety damskiej oraz drzwi do pomieszczenia technicznego.
Wejście do służby ochrony zaprojektowano osobno, w elewacji frontowej od strony małego rynku, w
miejscu istniejących obecnie drzwi wejściowych.
1.6
Istniejący układ konstrukcyjny i konstrukcja głównych elementów budynku
2
PROJEKT WYKONAWCZY-REWITALIZACJI MIASTA ŚWIECIA STWORZENIE CENTRUM
TURYSTYCZNO-REKREACYJNEGO I GOSPODARCZEGO POPRZEZ ODNOWĘ , POPRAWĘ
FUNKCJONALNOŚCI I WŁAŚCIWE ZAGOSPODAROWANIE PRZESTRZENI
ŚRÓDMIEJSKIEJ
PRZEBUDOWY OFICYNY
na działce ewidencyjnej numer 1134 z obrębu 0001
NA TOALETĘ PUBLICZNĄ
ZESZYT 3-INSTALACJE WENTYLACYJNE I GRZEWCZE
Budynek jednokondygnacyjny z nieużytkowym poddaszem, niepodpiwniczony. Ściany
zewnętrzne oraz wewnętrzne – ceglane na zaprawie wapiennej. Zewnętrzny obrys budynku w kształcie
prostokąta o wymiarach 690-705 x 1430 cm. Wewnętrzny układ ścian konstrukcyjnych na siatce ok.
350 x 350 cm. Ściany konstrukcyjne murowane o grubości 24 cm, wewnętrzne działowe murowane
grubości – 12 cm.
Dach jednospadowy o konstrukcji kleszczowo – płatwiowej, trójstolcowy ze ścianka kolankową,
pokryty balochodachówką. Strop nad kondygnacją użytkową drewniany, z płyt klejonych warstwowo, z
desek opartych na ścianach zewnętrznych i wewnętrznych ścianach nośnych.
2
Instalacja wentylacji mechanicznej.
2.1
Opis instalacji wentylacji mechanicznej nawiewno-wywiewnej.
Pomieszczenia na parterze będą wentylowane mechanicznie łącznie z poddaszem.
Układ wentylacji mechanicznej będzie się opierał o centralę wentylacyjną nawiewno wywiewną (220l/s)
z wymiennikiem krzyżowym i nagrzewnicą elektryczną oraz wodną z układem filtrów zlokalizowaną na
poddaszu.
Powietrze świeże będzie czerpane z elewacji poprzez czerpnię ścienną żaluzjową do centrali
wentylacyjnej a następnie rozprowadzone przewodami wentylacyjnymi do zaworów
wentylacyjnych/anemostatów sufitowych. Powietrze zużyte będzie odprowadzone poprzez zawory
wentylacyjne wywiewne a następnie dostarczone poprzez przewody wyciągowe do centrali gdzie po
odzyskaniu ciepła zostanie usunięte na zewnątrz poprzez wyrzutnię dachową.
2.2. Założenia obliczeniowe
2.2.1
Parametry powietrza zewnętrznego
Dla okresu zimowego (III strefa klimatyczna) przyjęto obliczeniową temperaturę zewnętrzną równą:
tZ= -20°C (przy wilgotności względnej =90%)
Dla okresu lata (II strefa klimatyczna) przyjęto obliczeniową temperaturę zewnętrzną równą:
tL= +30°C (przy wilgotności względnej =45%)
2.2.2
Parametry powietrza wewnętrznego
Dla okresu zimowego przyjęto obliczeniową temperaturę powietrza wewnętrznego równą:
tZ= +20°C (przy wilgotności względnej =50%)
Dla okresu lata przyjęto obliczeniową temperaturę powietrza wewnętrznego równą temp.zewnętrznej.
3
PROJEKT WYKONAWCZY-REWITALIZACJI MIASTA ŚWIECIA STWORZENIE CENTRUM
TURYSTYCZNO-REKREACYJNEGO I GOSPODARCZEGO POPRZEZ ODNOWĘ , POPRAWĘ
FUNKCJONALNOŚCI I WŁAŚCIWE ZAGOSPODAROWANIE PRZESTRZENI
ŚRÓDMIEJSKIEJ
PRZEBUDOWY OFICYNY
na działce ewidencyjnej numer 1134 z obrębu 0001
NA TOALETĘ PUBLICZNĄ
ZESZYT 3-INSTALACJE WENTYLACYJNE I GRZEWCZE
2.2.3. Ilości powietrza wentylacyjnego dla poszczególnych pomieszczeń
Bilans powietrza
Nr
pom
01
02
03
04
05
06
07
08
09
10
11
12
Nazwa pom
Przedsionek
Hall
Pom porzadkowe
Przedsionek toalety męskiej
Toaleta męska
Toaleta dla niepełnospr.
Przedsionek toalety damskiej
Toaleta damska
Pomieszczenie techniczne
Służba parkingowa
Toaleta służby parkingowej
Poddasze
Il. powietrza
Kubatura
[m3]
8,0
+40 m3/h
24,0
-20m3/h
5,2
+180m3/h
24,5
-180 m3/h
24,3
-50m3/h
17,0
+150 m3/h
22,7
-150 m3/h
30,4
+30 m3/h
11,4
+60 m3/h
28,8
-60 m3/h
11,3
+160/-160m3/h
1,0
Ilość
wymian
0,3
0,5
0,5
0,5
0,5
0,5
0,5
0,5
0,5
1,0
0,5
m3/h
Nawiew/ Wywiew
Transfer
Nawiew/Transfer
Wywiew/Transfer
Nawiew/ Transfer
Wywiew
Wywiew/Transfer
Nawiew/ Transfer
Wywiew
Nawiew/ Transfer
Nawiew/ Transfer
Wywiew/Transfer
Nawiew/ Wywiew
2.3. Elementy instalacji wentylacji mechanicznej
Przewody wentylacyjne
Przewody instalacji mechanicznej nawiewnej projektuje się wykonać ze szczelnych o przekroju
kołowym przewodów blaszanych typu spiro łączonych na mufy . Przewody nawiewne będą zaizolowane
na odcinku czerpnia-tłumik otulinami z pianki kauczukowej.
Jako zakończenia przewodów projektuje się zawory wentylacyjne nawiewne i wywiewne z możliwością
regulacji.
Wymiana powietrza pomiędzy pomieszczeniami będzie się odbywała za pomocą kratek transferowych
zlokalizowanych w drzwiach. Przewody wentylacyjne będą prowadzone w części poddasza tuż nad
podłogą na podporach.
Centrala wentylacyjna
Centrala wentylacyjna NW1
- instalacja wentylacji mechanicznej nawiewno-wyciągowej,
dostarczająca powietrze na potrzeby osób korzystających z projektowanej toalety
publicznej ,oraz slużbę parkingową ( V=220l/s ).
Centrala wentylacyjna NW1 będzie się składać z:
- (na nawiewie) wentylator nawiewny,komora rekuperatora,filtr nawiewu G3 i F7, czujnik filtrów,grzałki
lub baterii wodnej o mocy 1800W,tłumiki wstępny i na przewodzie.
4
PROJEKT WYKONAWCZY-REWITALIZACJI MIASTA ŚWIECIA STWORZENIE CENTRUM
TURYSTYCZNO-REKREACYJNEGO I GOSPODARCZEGO POPRZEZ ODNOWĘ , POPRAWĘ
FUNKCJONALNOŚCI I WŁAŚCIWE ZAGOSPODAROWANIE PRZESTRZENI
ŚRÓDMIEJSKIEJ
PRZEBUDOWY OFICYNY
na działce ewidencyjnej numer 1134 z obrębu 0001
NA TOALETĘ PUBLICZNĄ
ZESZYT 3-INSTALACJE WENTYLACYJNE I GRZEWCZE
- (na wywiewie) wentylator wywiewny,komora rekuperatora,filtr na wywiewie, tłumiki wstępny i na
przewodzie.
Dobrano centralę o wydajności V=220l/s; dp=150Pa i mocy całkowitej 2200W. Temperatura nawiewu
równa temperaturze w pomieszczeniu tj +10’C przy zewnętrznej obliczeniowej temperaturze w czasie
zimy -20’C.
Wymiary centrali dł/szer/wys=1000/532/828mm,waga 105kg.
Centralę wentylacyjną zaprojektowano na poddaszu. Zamocowana jest na wysokości 1m na ścianie
południowej.Centrala wentylacyjna posiada nasadę tłumiącą.
Kratki transferowe
Projektuje się kratki transferowe o kształcie prostokątnym 430mmx77mm ,które zostaną
umieszczone w drzwiach do pomieszczeń wymagających nawiewów kompensacyjnych.
2.
Opis instalacji grzewczej
2.3
Opis instalacji grzewczej-źródło ciepła i instalacja grzewcza.
Budynek projektuje się zaizolować termicznie tak aby osiągnąć normatywne współczynniki
przenikalności określone dla budynku użyteczności publicznej tj. dla: ścian zewnętrznych - 0,30-0,65
W/m2,K ; dachu - 0,5 ; podłogi – 0,45 ; okien - 1,8 oraz drzwi zewnętrznych – 2,6 W/m2K.
Źródłem ciepła będzie dwufunkcyjny kocioł gazowy z zamkniętą komorą spalania o mocy ok. 30kW z
wbudowanym zasobnikiem cwu o poj.42l. W kotle będzie umieszczone naczynie wzbiorcze oraz zawór
bezpieczeństwa. Czynnik grzewczy - woda o parametrach 80/60’C będzie doprowadzony do grzejników
oraz nagrzewnicy centrali wentylacyjnej za pośrednictwem instalacji grzewczej wodnej pompowej
dwururowej.
Obok kotła gazowego zaprojektowano 2 rozdzielacze zasilania i powrotu,do których dopływać będzie
czynnik grzewczy:
- z obiegu grzewczego;
- z dwóch grzejników płytowych na poddaszu;
- oraz ciepło technologiczne pochodzące z odzysku ciepła z nagrzewnicy wentylacyjnej.
2.2 Elementy instalacji grzewczej.
Przewody centralnego ogrzewania
Instalację centralnego ogrzewania wykonać z rur z tworzyw sztucznych wielowarstwowych(stabi)
antydyfuzyjnych łączonych poprzez złączki ściskane lub zgrzewane prowadzonych w warstwie izolacji
termicznej w posadzce , podtynkowo w bruzdach ściennych i przy podejściach do grzejników i kotła .
Przewody z otulinami z pianki poliuretanowej.
5
PROJEKT WYKONAWCZY-REWITALIZACJI MIASTA ŚWIECIA STWORZENIE CENTRUM
TURYSTYCZNO-REKREACYJNEGO I GOSPODARCZEGO POPRZEZ ODNOWĘ , POPRAWĘ
FUNKCJONALNOŚCI I WŁAŚCIWE ZAGOSPODAROWANIE PRZESTRZENI
ŚRÓDMIEJSKIEJ
PRZEBUDOWY OFICYNY
na działce ewidencyjnej numer 1134 z obrębu 0001
NA TOALETĘ PUBLICZNĄ
ZESZYT 3-INSTALACJE WENTYLACYJNE I GRZEWCZE
Grzejniki
Do ogrzewania pomieszczeń projektuje się zastosować wodne grzejniki dekoracyjne członowe stalowe
w kolorze ciemno grafitowym RAL 7016, odpowiadające warunkami wizualnymi i technicznymi
grzejnikom typu: Zehnder (Charleston). Na poddaszu są zlokalizowane 2 grzejniki płytowe. Głowice
antywandaliczne należy wykonać w kolorze grzejnika lub zbliżonym. Podejścia do grzejników wykonać
od strony ściany z dołu.
Oznaczenie grzejników:
-
cv22/1000/184 - jest to grzejnik członowy (ozn.c), podłączany od dołu ze ściany (ozn.v), dwukolumnowy(ozn.22) , o wysokości 1000mm (ozn.1000), oraz szerokości 184mm (ozn.184).
-
cv33/1800/690 - jest to grzejnik członowy (ozn.c), podłączany od dołu ze ściany (ozn.v), trzykolumnowy (ozn.33), o wysokości 1800mm (ozn.1800), oraz szerokości 690mm (ozn.690).
-
k22/600/900 - jest to grzejnik kompaktowy (ozn.k), podłączony z boku, dwu-płytowy (ozn.22), o
wysokości 600mm (ozn.600), oraz szerokości 900mm (ozn.900).
Rozdzielacz co
Zaprojektowano rozdzielacze rurowe zasilania i powrotu o średnicy dn65.
Kurtyna powietrzna elektryczna
Zaprojektowano nad wejściem do pomieszczenia służby parkingowej kurtynę powietrzną elektryczną
(wg projektu wykonawczego instalacji elektrycznej).
2.3
Nr
pom
01
02
03
04
05
06
07
08
09
10
11
12
Zestawienie strat ciepła w pomieszczeniach projektowanej toalety
Nazwa pom
Przedsionek
Pom. holu
Pom. porządkowe
Przedsionek toalety męskiej
Toaleta męska
Toaleta dla niepełnospr.
Przedsionek toalety damskiej
Toaleta damska
Pomieszczenie techniczne
Służba parkingowa
Toaleta służby parkingowej
Poddasze
Moc grzejnika
750W
450W
300W
1060W
640W
630W
530W
1400W
500W
1880W
230W
1510W
Typ grzejnika
cv22/2000/368
cv22/1000/414
cv22/1000/332
cv22/1800/552
cv22/1000/644
cv22/1000/644
cv22/1000/506
cv22/1800/782
cv33/500/644
cv33/2000/690
cv22/1000/184
2xk22/600/900
Maksymalne zapotrzebowanie energii cieplnej dla celów grzewczych wynosi 9880W .
6
