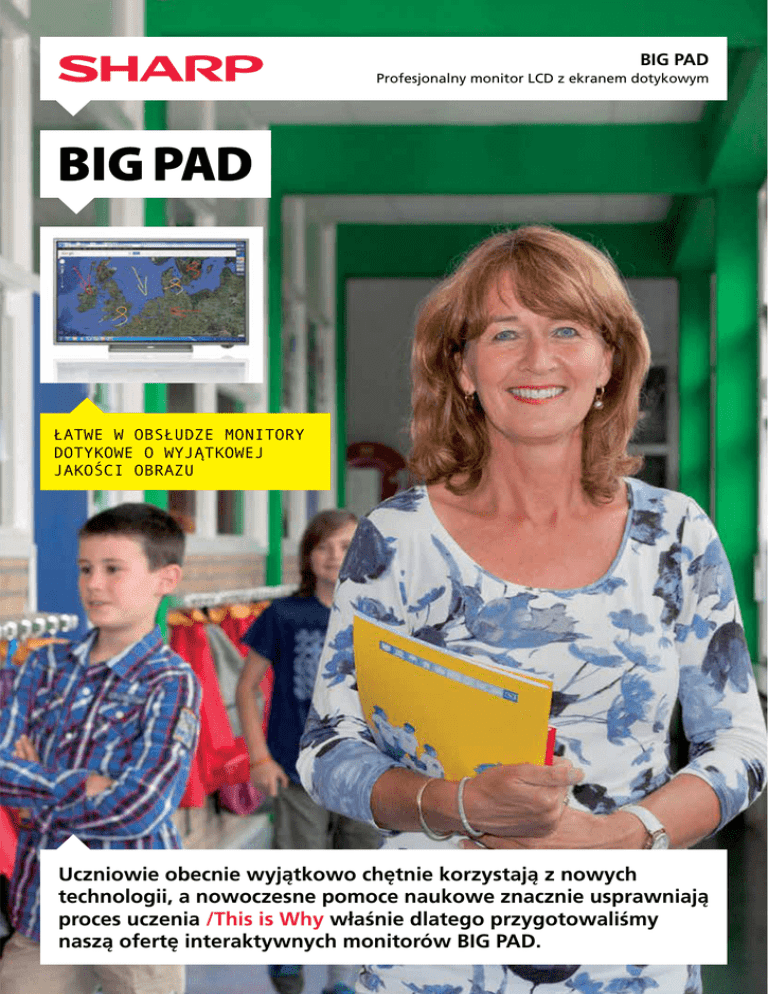

BIG PAD
BIG PAD
Profesjonalny monitor LCD z ekranem dotykowym
ゴタイプ清刷
［2011.12］
BIG PAD
Łatwe w obsłudze monitory
dotykowe o wyjątkowej
jakości obrazu
Uczniowie obecnie wyjątkowo chętnie korzystają z nowych
technologii, a nowoczesne pomoce naukowe znacznie usprawniają
proces uczenia /This is Why właśnie dlatego przygotowaliśmy
naszą ofertę interaktywnych monitorów BIG PAD.
E-learning jest coraz bardziej popularny dzięki szerokiemu wykorzystywaniu materiałów dydaktycznych dostępnych
na YouTube i iTunes. W rezultacie nauczyciele oczekują wprowadzenia innowacyjnych rozwiązań edukacyjnych,
które zainteresują „cyfrowe pokolenie”. Dlatego stworzyliśmy te wysoce interaktywne panele dotykowe.
Możesz tworzyć swój własny materiał lekcyjny pisząc lub rysując na ekranie, albo zaprezentować praktycznie
dowolny plik cyfrowy po podłączeniu do komputera. Możesz przeglądać strony internetowe, uzyskać dostęp do
portali edukacyjnych, znaleźć gotowe materiały lekcyjne oraz przywoływać prace uczniów, aby prezentować je
całej klasie. Możesz również dodawać uwagi i manipulować obrazami, zamieszczać komentarze na ekranie oraz
zapisywać i drukować pliki.
Te niezawodne ekrany zostały stworzone, aby zapewnić optymalną efektywność prowadzenia zajęć lekcyjnych.
Antyrefleksyjna powłoka zapewnia komfort oglądania obrazów nawet w jasno oświetlonych pomieszczeniach.
Zaś precyzyjna reprodukcja obrazów o rozdzielczości HD oznacza, że każda osoba może oglądać wyświetlany
materiał z wyraźnie widocznymi szczegółami, niezależnie od miejsca zajmowanego w klasie. Opisywane ekrany
są również wydajne energetycznie i wymagają minimalnych czynności konserwacyjnych, aby zapewnić wieloletnią
bezproblemową eksploatację.
2
3
ŁATWA OBSŁUGA
Doświadczenie naturalnego pisania
BIG PAD zaprojektowaliśmy specjalnie dla aplikacji
dotykowych. Nasza technologia precyzyjnego ustawiania podczerwienią*1 oznacza, że nie jest konieczne nieustanne kalibrowanie ekranów. Zapewnia
również łatwe i szybkie pisanie – przy pomocy dostarczonego w zestawie pióra dotykowego lub palca
– oraz zarządzanie wyborem interaktywnych zadań.
Uczniowie są przyzwyczajeni do interakcji z ekranami
dotykowymi i chętnie pracują na tablicy, manipulując
materiałami, aby wnieść swój wkład do zajęć.
Łatwa obsługa
Ekran wyposażony jest w dobrze znany interfejs
paska narzędzi do sterowania przyciskami funkcyjnymi. Uzyskiwanie dostępu, wstawianie oraz edytowanie obrazów i dokumentów jest łatwe dzięki
opcjom obejmującym: pisanie i zaznaczanie treści,
powiększanie i obrót obrazów (np. przy pomocy
dwóch palców), zapisywanie plików oraz wymazywanie całych lub części obrazów/notatek. Możesz
również wykorzystać kartki do sporządzania notatek i edytować wszystko, co jest możliwe do skopiowania, usunięcia lub zmiany. Pliki można zapisywać
i wysyłać do uczniów elektronicznie (np. w formacie
PDF) albo drukować, jeśli drukarka jest podłączona.
*1 Panel PN-L802B wykorzystuje optyczną technologię dotykową.
4
WYSOKA JAKOŚĆ I LICZNE GNIAZDA PODŁĄCZENIOWE
Olśniewająca jakość obrazu
Oprogramowanie przyjazne dla użytkownika
Ciekłokrystaliczny panel BIG PAD wykorzystuje
technologię UV2A*2 firmy Sharp. Zapewnia ona
wydajne wykorzystanie światła emitowanego przez
podświetlenie ekranu oraz generowanie wyjątkowo
jasnych bieli, zdumiewająco żywych kolorów
i najgłębszych czerni. BIG PAD zapewnia również
wyświetlanie obrazów o pełnej rozdzielczości HD
(1920 - wys. x 1080 - szer. pikseli). Oznacza to,
że wszystko, począwszy od drobnego tekstu
po skomplikowane rysunki, jest zdumiewająco
czyste i wyraźne. Panel o pełnej rozdzielczości HD
dopełnia antyrefleksyjna powłoka. Gwarantuje
ona komfortową widoczność ekranów w jasno
oświetlonych pomieszczeniach i pod szerokim kątem
obserwacji. Więc niezależnie od miejsca w klasie,
w którym siedzą uczniowie zawsze oglądają bardzo
ostry obraz.
BIG PAD jest w pełni kompatybilny z systemem
operacyjnym Windows 7®, obsługując funkcje
wielopunktowego dotyku i aplikacje cyfrowego
atramentu pakietu Microsoft Office®*3. Podczas
korzystania z dostarczonego w zestawie oprogramowania pióra dotykowego z aplikacją Microsoft
PowerPoint® na ekranie wyświetla się dodatkowy
pasek narzędzi. Pasek narzędzi umożliwia przewijanie slajdów wstecz i w przód, posługiwanie się
narzędziami cyfrowego atramentu oraz przełączanie pomiędzy prezentacją i tablicą za pomocą tylko
jednego przycisku.
Opcjonalny panel przycisków
Wysoka niezawodność zapewnia zwrot
inwestycji dzięki długotrwałej eksploatacji
Panel przycisków (opcjonalny) można zainstalować
na półce na pióra dotykowe, umieszczonej pod
monitorem. Na panelu znajduje się 10 przycisków,
które można zaprogramować do obsługi najczęściej
używanych aplikacji lub funkcji, jak kopiowanie,
wklejanie, sporządzanie notatek i regulacja wielkości
obrazu. Panel jest również wyposażony w dwa
porty USB, które można wykorzystać do podłączenia
dodatkowych urządzeń (np. klawiatury lub pamięci
USB), aby dostosować ekran do preferowanego trybu
pracy i mieć wygodny dostęp do swoich materiałów.
Funkcje dotykowe Big Pad są także dostępne
w przypadku komputerów Apple.*4
Panele BIG PAD są wyjątkowo niezawodne, nieustannie
pracują bez awarii i są bardzo wydajne. Zastosowanie
technologii aktywnego podświetlenia LED redukuje
emisję ciepła, zmniejszając w ten sposób zużycie energii
w porównaniu z innymi systemami. Średnia żywotność
diod LED, wynosząca 50000 godzin*5, zapewnia
długi okres bezproblemowej eksploatacji. Ponieważ
panele wymagają wyjątkowo niewielkich czynności
konserwacyjnych, koszty eksploatacji są ograniczone
do minimum.
Pad PN-ZCo1
z dotykowymi
aplikacjami
*2 Ultraviolet-induced multi-domain vertical alignment (UV2A) to technologia precyzyjnego ustawiania ultrafioletem, w której cząsteczki ciekłych kryształów są precyzyjnie ustawiane przy pomocy światła
ultrafioletowego, co gwarantuje jednorodne ich rozmieszczenie w poszczególnych kierunkach.
*3 Możliwość bezpośredniego zapisywania czynności wykonywanych na ekranie w plikach Word i Excel. *4 System operacyjny Mac OS 10.6 lub nowszy. *5 Po 50000 godzin eksploatacji jasność zmniejsza się do 40%.
5
FORMAT EKRANU
PRZY 6o”
TWÓJ OBSZAR
ROBOCZY
JEST O 2o%
WIĘKSZY NIŻ
PRZY 55”
PRZY 7o”
TWÓJ OBSZAR
ROBOCZY
JEST O 3o%
WIĘKSZY NIŻ
PRZY 6o”
PRZY 8o”
TWÓJ OBSZAR
ROBOCZY
JEST O 3o%
WIĘKSZY NIŻ
PRZY 7o”
Wszyscy powinni wyraźnie widzieć Twoje informacje /This is Why właśnie dlatego
panele BIG PAD firmy Sharp są dostępne z przekątnymi o wymiarach 60 cali
(152 cm), 70 cali (177 cm) 80 cali (203 cm).
6
TRWAŁOŚĆ I NOWOCZESNA PRODUKCJA
Trwała i zaawansowana ekologicznie konstrukcja
Firma Sharp dostarcza produkty, które na wiele
sposobów uprzyjemniają nasze życie - od zestawów
kina domowego i sprzętu gospodarstwa domowego po urządzenia wielofunkcyjne dla biur. Jako innowator technologii LCD i jeden z największych na
świecie producentów firma Sharp oferuje wyjątkowo szeroki asortyment profesjonalnych monitorów
i systemów dotykowych.
Firma Sharp jest wiodącym producentem ogniw słonecznych i paneli LCD, a nasze cele odnośnie ochrony
środowiska są bardzo ambitne. Dokładamy wszelkich
starań, aby nasze innowacyjne produkty odznaczały
się długimi okresami pomiędzy czynnościami serwisowymi oraz niskim zapotrzebowaniem na energię.
Troszczymy się również, aby nasze produkty nadawały się do łatwego przetworzenia. Jeśli zachodzi
potrzeba, zapewniamy wymaganą technologię recyklingu, jak to czynimy w przypadku monitorów LCD.
Wszechstronny program zawierający wytyczne i kryteria odnośnie ekologicznej produkcji ma zastosowanie we wszystkich naszych działaniach biznesowych.
Wykorzystywanie zasobów naturalnych, recykling
materiałów, bezpieczne procesy produkcyjne, małe
opakowania i transport w kontenerach drogą morską
(zamiast transportu lotniczego) to ważne kwestie.
„Zielone” kwalifikacje BIG PAD
1 Wyjątkowo niskie zużycie energii dzięki
oświetleniu LED
2 Optymalna wydajność podświetlenia dzięki
technologii UV2A firmy Sharp
3 Długie okresy pomiędzy czynnościami
serwisowymi
4 Odpowiedzialne technologie produkcyjne
5 Możliwość poddania recyklingowi oraz brak
dodatków w postaci szkodliwych materiałów
(np. rtęci)
Zakłady produkujące zaawansowane panele
lcd
Najbardziej prestiżowy projekt firmy Sharp w tej
dziedzinie ekologicznej produkcji to zakłady „Green Front” w japońskim mieście Sakai. Ten supernowoczesny kompleks przemysłowy zajmuje obszar
ponad 1 miliona m2 i jest przeznaczony do produkcji
na szeroką skalę ogniw słonecznych i dużych paneli LCD. Firma Sharp wykorzystuje do produkcji tych
paneli przyjazne dla środowiska materiały i gwarantuje, że zużyte produkty można także poddać recyklingowi. Wspólne wykorzystywanie materiałów,
urządzeń i energii zapewnia wysoko wydajną produkcję ogniw słonecznych i paneli LCD.
Ponadto najważniejsi dostawcy zostali równie ulokowani w tej strefie przemysłowej. Pozwala to skrócić
trasy transportowe i jeszcze bardziej zmniejszyć emisję
dwutlenku węgla. Na tym samym terenie powstała elektrownia słoneczna, która dostarcza energii i wytwarza
znaczną część energii elektrycznej na potrzeby fabryki.
7
Dane techniczne
Nazwa modelu
PN-L802B
Instalacja
Orientacja pozioma
PN-L702B
PN-L602B
Gniazda wejściowe/wyjściowe
GNIAZDA WEJŚCIOWE/WYJŚCIOWE
(w standardzie)
Ekran panoramiczny o przekątnej 80-cali Ekran panoramiczny o przekątnej 70-cali Ekran panoramiczny o przekątnej 60-cali
(203,2 cm), UV2A LCD
(176,6 cm), UV2A LCD
(152,5 cm), UV2A LCD
Panel LCD
Ekran dotykowy
Pióro dotykowe
Gniazda wejściowe PC
System kolorów wideo
Maks. rozdzielczość
1920 x 1080 pikseli
Maks. liczba wyświetlanych kolorów
(w przybliżeniu)
Matryca z 1064 milionami kolorów
Wymiary piksela (w pionie/w poziomie)
0,923 x 0,923 mm
300 cd/m2
Współczynnik kontrastu
3000: 1
Kąt obserwacji (w pionie/w poziomie)
160°/160° (CR ≥10)
Aktywny obszar ekranu (w pionie/w
poziomie) - w przybliżeniu
1771,2 x 996,3 mm
(69 3/4” x 39 1/4”)
Czas reakcji
0,802 x 0,802 mm
6 ms (między poziomami szarości, średni)
Wejście
analogowe PC
(D-sub)
Wejście audio
1538,9 x 865,6 mm
(60 9/16” x 34 1/16”)
1329,1 x 747,6 mm
(52 5/16” x 29 7/16”)
Wyjście audio
Białe podświetlenie Full LED
Technologia dotykowa
Technologia obrazowania optycznego
Białe podświetlenie LED, krawędziowe
Port do podłączenia komputera
USB (standard 1.1) x 1
Opcjonalny port
Źródło zasilania
PC poprzez port USB
Sterownik
Systemy operacyjne: Windows® XP, Windows Vista®, Windows® 7
Opcjonalne
Panel dodatkowych gniazd PN-ZB01
Wejście RS-232C
Wyjście RS-232C
System wykrywania położenia w podczerwieni
Grubość szkła ochronnego*2
Ok. 3,4 mm
Komunikacja
Metoda komunikacji ultradźwiękowej
Ok. 3,0 mm
Przyciski
2 przyciski funkcji
Sygnał wideo
Analogowe RGB (0,7 Vp-p) [75 Ω], cyfrowe (zgodne ze standardami DVI 1.0)
Synchronizacja
Oddzielny sygnał synchronizacji poziomej/pionowej (poziom TTL: dodatni/ujemny), Sync on G,
złożony sygnał synchronizacji (poziom TTL: dodatni/ujemny)
Plug & Play
VESA DDC2B
Wejście cyfrowe
PC/AV (DVI-D)
Wyjście cyfrowe
PC/AV
(DVI-D)
VESA DPMS, DVI DMPM
NTSC (3,58 MHz, 4,43 MHz), PAL, PAL60, SECAM
W standardzie
Analogowy sygnał komputerowy: gniazdo mini D-sub 15-stykowe x 1, HDMI x 1*4, 3,5 mm mini jack stereo x 1,
RS-232C D-sub 9-pin x 1
Z opcjonalnym panelem PN-ZB01
Cyfrowy sygnał komputerowy: DVI-D 24-stykowe x 1*4, analogowy sygnał komputerowy: BNC x 1*5*6, sygnał wideo: BNC x 1, S-Video x 1,
sygnał component: BNC (Y, Cb/Pb, Cr/Pr) x 1*5, sygnał audio: RCA pin (L/P) x 2 W standardzie
Sygnał audio: RCA pin (L/P) x 1, gniazdo RS-232C D-sub 9-stykowe x 1
Z opcjonalnym panelem PN-ZB01
Cyfrowy sygnał komputerowy: DVI-D 24-stykowe x 1*4
7W + 7W
Zewnętrznych
7 W + 7 W (6 Ω)*
Wejście
sygnału
component
(BNC)
Pobór mocy
260 W
Wejście wideo (BNC)
Wejście S-Video
Opcje
PN-ZB01: panel dodatkowych gniazd
PN-ZC01: pad sterujący aplikacjami
7
100V - 240 V~, 50/60Hz
Wejście analogowe
PC (BNC)
Wejście audio
Port LAN
Wewnętrznych
Port LAN
Zewnętrzne
głośniki
Zarządzanie zasilaniem
Z opcjonalnym panelem PN-ZB01
Źródło zasilania
Warunki
otoczenia
0,692 x 0,692 mm
380 cd/m2
Podświetlenie
Gniazda wejściowe/wyjściowe Z opcjonalnym panelem PN-ZB01
Moc głośników
Wejście PC/AV
(HDMI)
Maks. Jasność (średnia)*1
Gniazda wejściowe*3
Gniazda wyjściowe
Standardowe
240 W
Asortyment dostępnych wsporników i podstaw
odpowiada wymaganiom instalacji. Szczegółowe
informacje na temat akcesoriów i ich dostępności
można uzyskać od lokalnego sprzedawcy lub
przedstawiciela firmy Sharp.
170 W
Temperatura podczas pracy
Od 5˚C do 35˚C
Wilgotność podczas pracy
Od 20% do 80% (wilgotność względna, bez skraplania)
Wymiary (szer. x gł. x wys.) - w przybliżeniu (samego ekranu)
1880 x 135 x 1157 mm
(74” x 5 5/16” x 45 9/16”)
1648 x 116 x 982 mm
(64 7/8” x 4 9/16” x 38 11/16”)
1440 x 101 x 855 mm
(56 11/16” x 4” x 33 11/16”)
Ciężar (bez panelu PN-ZB01) - w przybliżeniu
102 kg
70 kg
54 kg
Podstawowe wyposażenie
Pióro dotykowe, bateria pióra dotykowego (typu AAA), końcówki pisaka (do pióra dotykowego) x 2, gąbka, półka na pisaki, kabel
zasilający, pilot zdalnego sterowania, baterie (typu AA x 2), płyta CD-ROM, instrukcja instalacji, oznaczenie gniazd, naklejka z logo
Sharp, zaciski kabla x 3 (2 do panelu PN-L702B), kabel USB, wsporniki mocujące półkę x 2, wkręty do zamocowania półki x 6
*1 Jasność zależy od źródła sygnału i innych ustawień obrazu. Poziom jasności będzie się zmniejszał wraz z upływem czasu eksploatacji. Ze względu na charakterystykę urządzenia nie jest możliwe precyzyjne ustawienie stałego poziomu jasności.
*2 W tym powłoka antyrefleksyjna AR po obu stronach. *3 Do podłączenia komputera i innych urządzeń audiowizualnych należy stosować kabel powszechnie dostępny w sprzedaży. *4 Zgodne z HDCP. Dla sygnałów component PC i AV.
*5 Gniazda analogowe i component BNC można przełączać. Wybór w menu monitora. *6 Nie obsługuje standardu Plug & Play. *7 Wymagany jest opcjonalny panel PN-ZB01. Wymiary
Wymiary
116
47
1648
1648
47
725,5
704
1214
47
56
725,5
725,5
725,5
596,3
1041
1041 1041
420
420 420
(PN-L702B)
101
101
77,5
77,5
Otwory VESA*
Otwory VESA*
Otwory VESA*
5677,5
200
200
200
200
200
200
200
200
200
596,3
596,3
Sharp Electronics (Europe)
GMBH SP. Z O.O. Oddział w Polsce
Visual Solutions Department
ul. Poleczki 33, O2-822 Warszawa
Tel. + 48 22 545 81 4O
E-mail:
[email protected]
86,5
914
1358*
1358*
Jednostki:
mm mm
Jednostki:
* Wymiary
ekranu ekranu
* Wymiary
Jednostki:
mm
* Żeby zainstalować
wspornik
standardu
VESA, użyj
wkrętów
o długości
8 do 108mm
większej
niż grubość
wspornika.
* Żeby zainstalować
wspornik
standardu
VESA,
użyj wkrętów
o długości
do 10
mm większej
niż grubość
wspornika.
* Wymiary ekranu
* Żeby zainstalować wspornik standardu VESA, użyj wkrętów o długości 8 do 10 mm większej niż grubość wspornika.
www.sharp.pl
47 56
914 914
92
92
200
200
86,5
420
1214 1214
1440
1358*
47
855
92
420
420 420
1157
1157 1157
1007*
782
782
1440
774*
855 855
782
101
1440
200
86,5
774* 774*
725,5
86,5
704
704
1007*1007*
725,5
200
200
111
200
725,5
420 420
725,5
200
200
(PN-L602B)
49
200
901*
200
111 111
200
200
1780*
1780*
725,5
200
66
200
200
49
49
1780*
Otwory VESA*
Otwory VESA*
82
200
Otwory VESA*
Otwory VESA*
92,5Otwory VESA*
200
Otwory VESA*
200
49
1880
135
82
135
6649
66 82
901* 901*
135
49
1880
116
92,5
56 92,5
1567*
1567*
1880
116
56
982 982
1567*
(PN-L802B)
4756
982
1648
86,5
86,5
Dane techniczne i wygląd produktu mogą ulec zmianie bez
wcześniejszego powiadomienia. Wszelkie informacje były aktualne w
momencie druku. Apple jest zarejestrowanym znakiem handlowym firmy
Apple Computer Inc. w Stanach Zjednoczonych. Windows, Windows
7, i Microsoft Office są zarejestrowanymi znakami handlowymi firmy
Microsoft Corporation. Materiał wizualny Google Maps jest chroniony
prawami autorskimi i stanowi własność firmy Google. Nazwy wszystkich
pozostałych przedsiębiorstw, produktów i logo są znakami handlowymi
lub zarejestrowanymi znakami handlowymi należącymi do ich
odpowiednich właścicieli.
©Sharp Corporation, Ref: IWB_brochure. Październik 2012 roku.
Wszystkie znaki handlowe zaznaczono. E&OE.
