Dział projektowy: 85-155 Bydgoszcz, ul. Wczasowa 35 , I p. tel. 531-58-14-75, 52-348-74-44

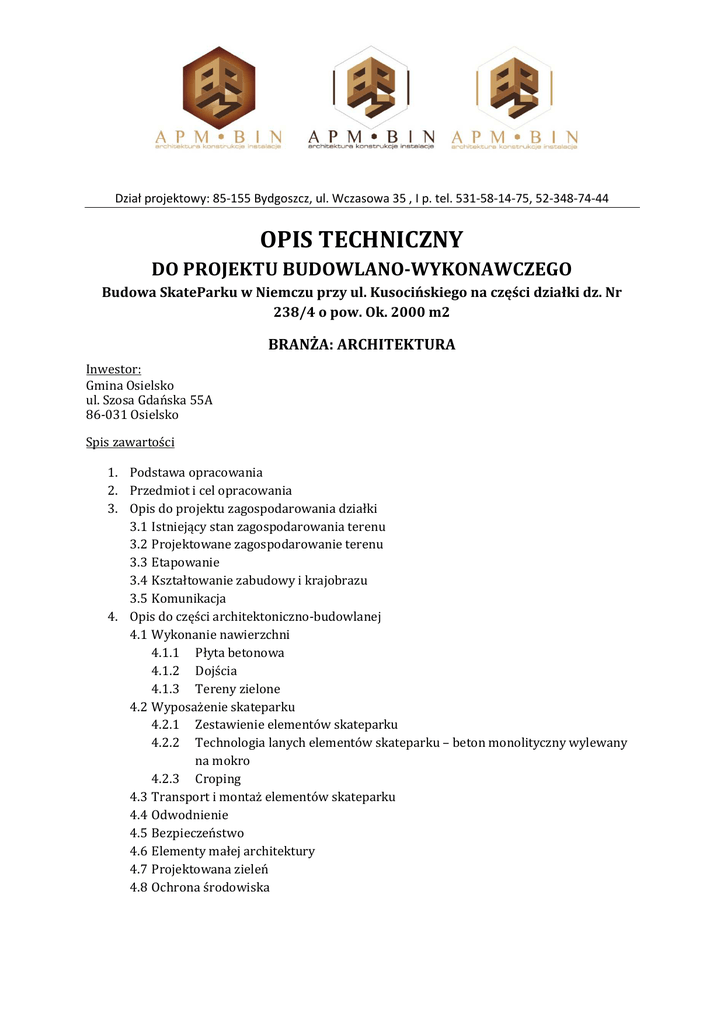

OPIS TECHNICZNY
DO PROJEKTU BUDOWLANO-WYKONAWCZEGO
Budowa SkateParku w Niemczu przy ul. Kusocińskiego na części działki dz. Nr
238/4 o pow. Ok. 2000 m2
BRANŻA: ARCHITEKTURA
Inwestor:
Gmina Osielsko
ul. Szosa Gdańska 55A
86-031 Osielsko
Spis zawartości
1. Podstawa opracowania
2. Przedmiot i cel opracowania
3. Opis do projektu zagospodarowania działki
3.1 Istniejący stan zagospodarowania terenu
3.2 Projektowane zagospodarowanie terenu
3.3 Etapowanie
3.4 Kształtowanie zabudowy i krajobrazu
3.5 Komunikacja
4. Opis do części architektoniczno-budowlanej
4.1 Wykonanie nawierzchni
4.1.1 Płyta betonowa
4.1.2 Dojścia
4.1.3 Tereny zielone
4.2 Wyposażenie skateparku
4.2.1 Zestawienie elementów skateparku
4.2.2 Technologia lanych elementów skateparku – beton monolityczny wylewany
na mokro
4.2.3 Croping
4.3 Transport i montaż elementów skateparku
4.4 Odwodnienie
4.5 Bezpieczeństwo
4.6 Elementy małej architektury
4.7 Projektowana zieleń
4.8 Ochrona środowiska
1.
Podstawa opracowania
Podstawę opracowania stanowią:
- Umowa o wykonanie prac projektowych,
- Mapa zasadnicza 1:500,
- Teren opracowania obejmuje lokalizację oznaczoną symbolem B12ZP w planie
miejscowego zagospodarowania przestrzennego, obejmującego obszar w Niemczu
gmina Osielsko. Powyż szy plan zagospodarowania został przyjęty Uchwałą nr I/11/97 z
dnia 14 marca 1997 Rady Gminy w Osielsku,
- Wizje w terenie,
- Inwentaryzacje dokonane w terenie,
- Uzgodnienia z inwestorem.
2.
Przedmiot i cel opracowania
Należąca do inwestora działka, na której tereny zielone przeznaczono na cele
sportu i rekreacji, zostanie zagospodarowana pod budowę urządzeń sportowych w
postaci SkateParku oraz boiska do siatkówki plażowej, które objęte jest odrębnym
opracowaniem. SkatePark jest placem z porozstawianymi na nim urządzeniami,
przeszkodami sportowymi. SkatePark wraz z przeszkodami służy do jazdy na
deskorolce, rolkach i rowerach BMX. Inwestycja obejmuje wykonanie betonowej płyty,
niwelacje terenu, montaż urządzeń SkateParku. Teren inwestycji obejmuje obszar leżący
w centralnej części działki. Działka jest w kształcie prostokątnym. Od północy teren
opracowania graniczy z zabudową mieszkaniową, od zachodniej z placem zabaw, od
południowej z drogą dojazdową ul. Kusocińskiego, od wschodniej z drogą dojazdową ul.
Komara.
Teren
opracowania
objęty
jest
aktualnym
planem
miejscowego
zagospodarowania przestrzennego. Z możliwością przeznaczenia na cele sportu i
rekreacji.
3.
Opis do projektu zagospodarowania działki
3.1 Istniejący stan zagospodarowania terenu
Należąca do inwestora działka, na której tereny zielone przeznaczono na cele
sportu i rekreacji, zostanie zagospodarowana pod budowę SkateParku. Teren inwestycji
obejmuje obszar leżący w wschodniej części działki. Dojazd do działki prowadzi od
strony ul. Kusocińskiego i ul. Komara. Na działce objętej opracowaniem znajduje się plac
zabaw z zielenią i utwardzoną nawierzchnią. Teren leży na poziomie drogi dojazdowej.
Przy drodze z ulicy Komara znajduje się parking. Na terenie inwestycji istniejącą szatę
roślinną stanowią nieliczne drzewa, krzewy i trawa.
Dane ogólne (stan istniejący):
- powierzchnia działki – 3962 m2
- powierzchnia placu rekreacyjnego (plac zabaw) – 840,67 m2
- powierzchnia utwardzona – 96,63 m2
- zieleń – 3024,70 m2
3.2 Projektowane zagospodarowanie terenu
Teren inwestycji ma spełniać funkcję rekreacyjną dla okolicznej młodzieży, a
także dla użytkowników z regionu jeżdżących na deskorolkach, rolkach i rowerach BMX.
Może być miejscem rozgrywania zawodów dla miłośników skateboardingu. Na działce
projektuje się:
- wykonanie betonowej płyty o wym. ok. 31x22 m o nawierzchni betonowej
utwardzonej,
- montaż urządzeń SkateParku,
- utworzenie nowych pierzei,
- uzupełnienie zieleni,
- zaprojektowanie elementów małej architektury w postaci ławek i koszy ulicznych.
Teren pod płytę SkateParku po zdjęciu humusu zostanie zniwelowany.
Przewiduje się wykonanie niewielkich nasypów pod urządzenia z gruntu z wykopu.
Bilans terenu:
- powierzchnia działki – 3962,00 m2 (100%)
(w tym powierzchnia terenu objętego opracowaniem – 2450,84 m2)
- powierzchnia placu rekreacyjnego istniejącego (plac zabaw) – 840,67 m2 (21,22%)
- powierzchnia placu sportowego projektowanego (skate park) – 390,55 m2 (9,86%)
- powierzchnia boiska do siatkówki plażowej – 128,00 m2 (3,23%)
- powierzchnia utwardzona istniejąca – 93,63 m2 (2,39%)
- powierzchnia utwardzona projektowana – 47,73 m2 (1,15%)
- zieleń – 2463,42 m2 (62,18%)
(w tym zieleń terenu objętego opracowaniem – 1886,56 m2)
3.4 Kształtowanie zabudowy i krajobrazu
Zgodnie z Uchwałą Nr I/11/97 Rady Gminy w Osielsku z dnia 14 marca 1997
roku w sprawie uchwalenia miejscowego planu zagospodarowania przestrzennego
osiedla mieszkaniowego w Niemczu, na działce nr 238/4 projektuje się zespół urządzeń
sportowych w postaci skateparku i boiska do siatkówki plażowej, które objęte będzie
odrębnym opracowaniem.
3.5 Komunikacja
Dojazd do działki przewidziano od strony ul. Kusocińskiego. Miejsca parkingowe
dla użytkowników na istniejącym parkingu przy ul. Komara.
Powierzchnie przeznaczone wyłącznie do ruchu pieszego wykonać z kostki
dekoracyjnej. Szczegóły techniczne w opisie dotyczącym nawierzchni.
4
Opis do części architektoniczno-budowlanej
4.1 Wykonanie nawierzchni
4.1.1 Płyta betonowa
•
podbudowa
a) pod płytę i lane elementy skateparku
- kruszywo gr. 30,0 cm o frakcji 0-32,5 mm,
- warstwa rozdzielająca – wykonać z dwóch warstw folii budowlanej polietylenowej
- górna warstwa chudy beton – 10 cm.
•
płyta betonowa
- musi być wykonana z betonu minimum C30/37 XF3 o gr. 15 cm, zbrojenie rozproszone
włóknami polipropylenowymi (mieszanka pół na pół włókien o długości 38 mm i 54
mm) w ilości 1,5 kg/m3, lub zbrojenie dołem siatką z prętów stalowych ⍉ 12 mm w
rozstawie 25 x 25 cm. Przy swobodnych krawędziach płyty co drugi pręt odgiąć do góry,
- wierzchnia warstwa płyty musi zostać zatarta mechanicznie na gładko oraz pokryta
impregnatem – bezbarwnym preparatem do pielęgnacji i utwardzania powierzchni
betonowych, wytworzonym na bazie rozpuszczalnikowej żywicy akrylowej (zużycie
ok. 0,1 l/m2),
- po wykonaniu płyty muszą być wykonane dylatacje: 5x5 m, nacięcia na 1/3 grubości,
wypełnienie masą poliuretanową po minimum 30 dniach,
- spadek musi wynosić 0,5-1% (nie może przekraczać 2%), jednostronny,
- elementy betonowe lane muszą zostać wtopione lub zespolone z płytą, w sposób
umożliwiający płynny najazd.
Uwagi:
- nawierzchnia płyty musi być idealnie równa i gładka, gdyż dla osoby poruszającej się
na deskorolce czy rolkach z kółkami o średnicy 45 mm nie może być żadnych
odczuwalnych nierówności w nawierzchni jezdnej (musi być jak najmniejsze tarcie),
- wszelkie poważne zmiany wymiarów czy geometrii elementów (większe niż 5 cm)
muszą być zgłaszane Kierownikowi Budowy oraz konsultowane i zatwierdzane przez
Projektanta.
4.1.3 Dojścia
- warstwa ścieralna – Kostka dekoracyjna gr. 6cm,
- podsypka cementowo-piaskowa gr. 5 cm,
- podbudowa zasadnicza – podsypka piaskowa zageszczona warstwami gr. min. 10 cm.
Chodniki wykonać z kostki dekoracyjnej, układanej na podsypce cementowopiaskowej 5 cm na zagęszczonej warstwie piasku o grubości minimum 10 cm na
warstwie nośnej gruntu. Kostkę ułożyć zgodnie z rysunkiem. Dojścia obudować
obrzeżami betonowymi 8x30x75 cm ułożonymi na podsypce cementowo-piaskowej i
ławie betonowej z opornikiem.
Wybrano kostki w kolorze grafitowym i szarym, o wymiarach:
90x120 mm gr. 60 mm
120x120 mm gr. 60 mm
178x120 mm gr. 60 mm
4.1.4 Tereny zielone
Zaprojektowano uzupełnienie zieleni niskiej. (patrz punkt Projekt zieleni 4.7)
4.2 Wyposażenie skateparku
4.2.1 Zestawienie elementów skateparku:
W skład SkateParku wchodzą następujące elementy (nazwy stosowane w
środowisku Sportowym, oznaczenia jak na rysunkach):
Prefabrykowany
Wymiary
(długość/szerokość/wysokość w
cm)
Lany/
Lp. Nazwa elementu Ilość
1
Bank ramp
1
Lany
416x488x140
2
Piramida
1
Lany
600x415x40
3
Fala
1
Lany
915x220x40/60
Elementy nr 1, 2, 3– przeszkody z lanego betonu.
Bank ramp - pochylnia służąca do rozpędzania się na przeszkody SkatepPrku
(piramidy, fale, funboxy, grindboxy, poręcze), jest też elementem, na którym wykonuje
się różnego rodzaju ewolucje.
Piramida – przeszkoda służąca do najeżdżania, daje również możliwość
wykonywania ewolucji i trików.
Fala – przeszkoda służąca do najeżdżania, daje również możliwość wykonywania
ewolucji i trików.
Rozpatrywać zgodnie z rysunkami.
4.2.2 Technologia lanych elementów SkateParku – beton monolityczny wylewany
na mokro
- elementy lane skateparku muszą być wykonane z wibroutwardzonego betonu C30/37
XF3 wg technologii firm produkujących przeszkody lane, np. Techramps, Concrete
skateparks, MPG itp.,
- beton lany na elementach pochyłych musi być podawany pod ciśnieniem!,
- zbrojenie dołem siatką z prętów stalowych ⍉ 12 mm w rozstawie 25 x 25 cm. Przy
swobodnych krawędziach płyty co drugi pręt odgiąć do góry,
- powierzchnia jezdna wszystkich lanych elementów betonowych skateparku musi być
równa i bez szczelin. Ważne, aby była gładka, ale nie śliska,
- jeśli figura składa się z kilku lanych części, nie może mieć żadnych szczelin oraz
nierówności.,
- elementy lane muszą zostać wtopione lub zespolone z płytą, w sposób umożliwiający
płynny najazd,
Barierki ochronne
Wszystkie urządzenia o wysokości powyżej 1000 mm muszą mieć poręcze
ochronne wzdłuż tyłu i boków podestu (nie dotyczy to wysokich funboxów do skoków,
gdzie zastosowanie barierek w takim elemencie prowadzi do zwiększenia ryzyka
wypadku). Barierki muszą posiadać pionowe poprzeczki, aby nie prowokowały nikogo
do wspinania się. Wysokość barierek ochronnych ponad podest musi wynosić co
najmniej 1200 mm. Poręcze muszą być wykonane za stali galwanizowanej, z profilów
30x30 i 20x40. Tylne i boczne barierki muszą być skręcone razem ze sobą za pomocą
śrub i nakrętek z teflonową wkładką.
4.2.3 Coping
Na elementach nr 3 musi być wykonać coping ze stalowej rury (jedna część),
walcowanej na gorąco, o grubości 3 mm i średnicy 60 mm. Między copingiem a
elementem nie może być szczelin lub nierówności.
Coping powinien wystawać 10 mm od półki quartera oraz 5 mm od powierzchni
jezdnej quartera. Dopuszczalna odchyłka to 2 mm.
4.3 Transport i montaż elementów skateparku
Elementy lane.
Materiały i sprzęt do wykonania płyty SkateParku i elementów lanych
(wtopionych) muszą być transportowane odpowiednimi samochodami (TIR, laweta) i
właściwie zabezpieczone (palety, wkładki, folia stretch, folia bąbelkowa). Załadunek i
rozładunek wózkiem widłowym (koparką z widłami).
4.5 Odwodnienie
Odwodnienie nawierzchnia skateparku
Projektuje się odwodnienie powierzchniowe płaszczyzny skateparku o spadku 0,5-1%
(nie może przekraczać 2%),
4.6 Bezpieczeństwo
W widocznym miejscu przy wejściu na SkatePark musi zostać umieszczony
regulamin SkateParku (może to być też większa tablica informacyjna z dodatkowymi
danymi i telefonami kontaktowymi administratora), wykonany z kompozytu i ramy
stalowej.
Dobór elementów i ich rozmieszczenie z zachowaniem stref bezpieczeństwa, a
także przestrzeganie regulaminu minimalizuje ryzyko kontuzji podczas użytkowania.
Bardzo ważne w tego typu inwestycji (SkatePark to obiekt o podwyższonym
ryzyku kontuzji) jest zapewnienie jakości wykonania, co jedynie można osiągnąć
współpracując z firmami, które już w swojej działalności wykonywały takie obiekty.
Potencjalni
wykonawcy
muszą
mieć
doświadczenie
w
budowie
betonowych
SkateParków (są to np. Techramps, Concrete skateparks, MPG itp.), gdyż taki obiekt jest
specyficzny – to nie jest typowy plac zabaw czy boisko sportowe. Dodatkowo muszą
potwierdzić je w postaci referencji, dzięki czemu Zamawiający będzie miał pewność, że
powierza budowę profesjonalnej firmie.
Wszystkie prace muszą być wykonane zgodnie z obowiązującymi przepisami
oraz pod nadzorem osób uprawnionych.
Wszystkie zastosowane materiały muszą posiadać wymagane atesty, aprobaty
techniczne, deklaracje zgodności itp., oraz muszą być zastosowane zgodnie z ich kartami
technicznymi podanymi przez producentów.
Wszystkie urządzenia sportowe, zabawowe i rekreacyjne oraz komunalne
zainstalowane na terenie objętym niniejszym opracowaniem muszą bezwzględnie
spełniać wszystkie wymagania w zakresie bezpieczeństwa użytkowania zgodnie z
obowiązującymi normami:
− PN-EN 14974+A1:2010 - Urządzenia dla użytkowników sprzętu rolkowego.
Wymagania bezpieczeństwa i metody badań,
− PN-EN 206-1:2003 – Beton - Część 1: Wymagania, właściwości, produkcja i
zgodność.
REGULAMIN KORZYSTANIA ZE SKATEPRAKU
- Warunkiem korzystania ze skateparku jest zapoznanie się z niniejszym regulaminem i
jego przestrzeganie.
- Korzystanie ze skateparku odbywa się na własną odpowiedzialność.
- Za wypadki na terenie skateparku wyłączną odpowiedzialność ponoszą korzystający.
- Zaleca się używanie ochraniaczy i kasku podczas korzystania za skateparku.
- Od osób korzystających za skateparku wymaga się ostrożnej i bezpiecznej jazdy.
-Osoby które ukończyły 12 rok życia mogą korzystać ze skateparku, wyłącznie pod
opieką rodziców, opiekunów, lub innych przedstawicieli ustawowych.
- Osoby korzystające ze skateparku, zobowiązane są do stosownego kulturalnego
zachowania.
Zabrania się:
- Jazdy na rowerach innych niż bmx.
- Jazdy na hulajnogach.
- Biegania po skateparku, przeszkadzania osobom jeżdżącym.
- Chodzenia po konstrukcjach, przebywania w strefie najazdów i zeskoków.
- Wyprowadzania psów.
- Zaśmiecania terenu skateparku.
- Skatepark nie jest placem zabaw dla małych dzieci.
- Korzystający są proszeni o natychmiastowe zgłoszenie zarządzającemu skateparkiem
wszelkich uszkodzeń urządzeń skateparku.
- Osoby przebywające na terenie skateparku, które będą zakłócać porządek i utrudniać
korzystanie z urządzeń innym osobom zostaną usunięte z obiektu.
4.7 Elementy małej architektury
Na terenie objętym opracowaniem obecnie nie występują elementy małej
architektury. Zaprojektowano nowe ławki i kosze na śmieci. Lokalizacja zgodnie z
projektem.
Przewidziane w ramach urządzenia terenu obiekty małej architektury to:
•
ławki:
- 3 sztuk, rozmieszczone wzdłuż pierzei pomiędzy skateparkiem a boiskiem.
Zaproponowano ławki montowane do podłoża o konstrukcji stalowej z drewnianym
siedziskiem, dł. 170 cm, szer. 36 cm, wys. nad terenem 42 cm., (wg rysunków detali
architektury).
3 szt.
•
kosze na śmieci:
- 1 sztuki, rozmieszczone zgodnie z rysunkiem. Zaproponowano kosze uliczne o
konstrukcji stelażu z profilu zamkniętego, stalowego 40x40 mm, pojemnik z blachy
stalowej zwykłej, ocynkowanej ogniowo, wkład wewnętrzny z blachy ocynkowanej.
Kosz zebezpieczony antykorozyjnie poprzez ocynkowanie ogniowe wszystkich
elementów i malowanie proszkowe. Montaż w betonowym fundamencie. Wymiary:
120x32x44 cm, pojemność 35 l.
1 szt.
4.8 Projektowana zieleń
Teren objęty opracowaniem jest częściowo obsadzony drzewami w wieku 10 do
30 lat. Jest to teren płaski. Towarzysząca zieleń wysoka rozmieszczona jest regularnie z
zagęszczeniem w północnej i południowej części. Istniejąca zieleń wysoka nie koliduje z
lokalizacją skateparku.
Projekt zagospodarowania terenu zakłada uporządkowanie zieleni w postaci
pielęgnowanych trawników. Projektowana zieleń będzie pełnić funkcję rekreacyjno –
ozdobną.
Wykonanie trawników z siewu:
Specyfikacja wykonania:
- Teren pod trawnik musi być oczyszczony z gruzu, kamieni, tłucznia i innych
zanieczyszczeń powstałych podczas prac budowlanych.
- Powierzchnia pod trawniki powinna być pozbawiona chwastów.
- Przy wymianie gruntu rodzimego na ziemię urodzajną teren powinien być obniżony w
stosunku do krawężników o ok. 10-15 cm (jest to miejsce na ziemię urodzajną).
- Krawężnik powinien znajdować się 2 do 3 cm nad terenem.
- Ziemię pod koronami drzew przekopać ręcznie, na pozostałym terenie mechanicznie.
- Teren powinien być wyrównany.
- Przed siewem nasion ziemię należy zwałować wałem gładkim, a po siewie wałem
kolczatką lub zagrabić.
- Siew powinien być dokonany w dni bezwietrzne, nasiona wysiewać ręcznie lub
mechanicznie.
- Okres siania – najlepszy wiosenny, najpóźniej do połowy września.
4.9 Ochrona środowiska
Projektowana inwestycja nie zalicza się do mogących negatywnie oddziaływać
na środowisko przyrodnicze i zdrowie ludzi. Nie występuje na jego terenie emisja
zanieczyszczeń do gruntu i do atmosfery. Po rozbudowie i remoncie obiektów oraz
terenów nie nastąpi pogorszenie warunków użytkowania w/w terenu.
Odpadki stałe wywożone będą z koszy, zlokalizowanych na działce.
W maksymalnym stopniu zostanie zachowana zieleń istniejąca.
Nie planuje się znacznych zmian w ukształtowaniu terenu. Humus zdjęty z terenu
skateparku zostanie ponownie wbudowany pod skarpy.
