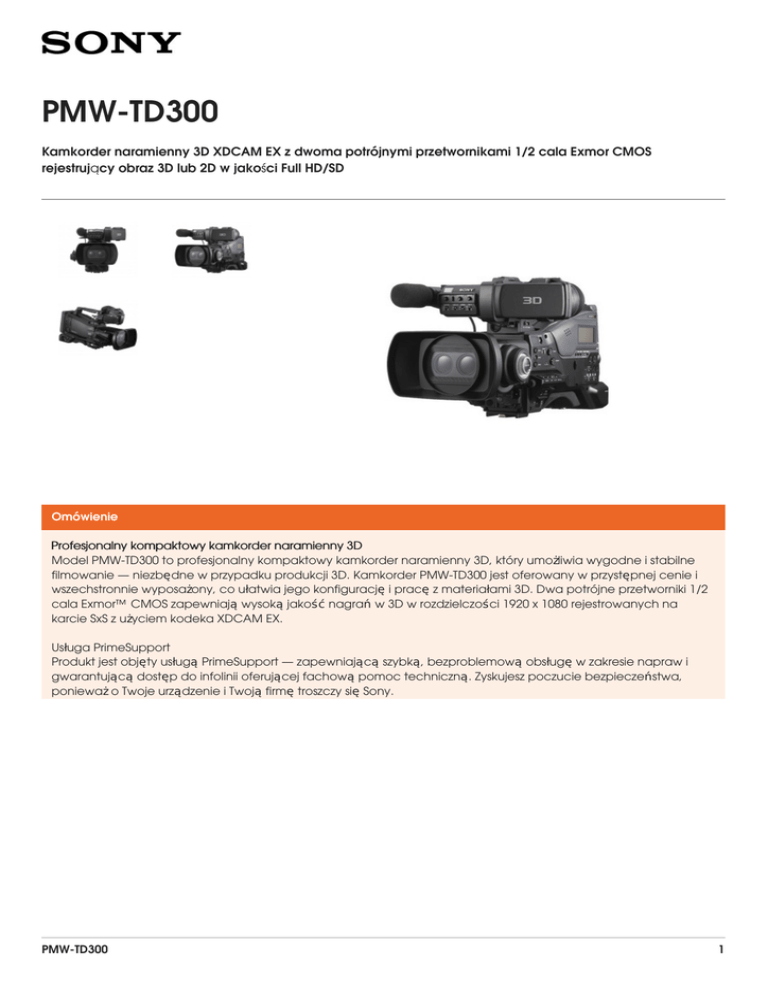

PMW-TD300 Brochure

PMW-TD300
Kamkorder naramienny 3D XDCAM EX z dwoma potrójnymi przetwornikami 1/2 cala Exmor CMOS
rejestrujący obraz 3D lub 2D w jakości Full HD/SD
Omówienie
Profesjonalny kompaktowy kamkorder naramienny 3D
Model PMW-TD300 to profesjonalny kompaktowy kamkorder naramienny 3D, który umożliwia wygodne i stabilne
filmowanie — niezbędne w przypadku produkcji 3D. Kamkorder PMW-TD300 jest oferowany w przystępnej cenie i
wszechstronnie wyposażony, co ułatwia jego konfigurację i pracę z materiałami 3D. Dwa potrójne przetworniki 1/2
cala Exmor™ CMOS zapewniają wysoką jakość nagrań w 3D w rozdzielczości 1920 x 1080 rejestrowanych na
karcie SxS z użyciem kodeka XDCAM EX.
Usługa PrimeSupport
Produkt jest objęty usługą PrimeSupport — zapewniającą szybką, bezproblemową obsługę w zakresie napraw i
gwarantującą dostęp do infolinii oferującej fachową pomoc techniczną. Zyskujesz poczucie bezpieczeństwa,
ponieważ o Twoje urządzenie i Twoją firmę troszczy się Sony.
PMW-TD300
1
Funkcje
•
Wysoka czułość przetworników obrazu pracujących w rozdzielczości Full HD
Dwa potrójne przetworniki 1/2 cala Exmor™ CMOS zapewniają wysoką jakość obrazu 3D, doskonałą
czułość i rozdzielczość 1920 x 1080. Ten typ przetwornika wybrano, aby zapewnić wysoką jakość przy
niewielkich gabarytach — kamkorder przypomina rozmiarami obecne modele 2D.
•
W pełni zsynchronizowana praca lewego i prawego obiektywu
Nowo opracowany system podwójnego obiektywu umożliwia pełną synchronizację pracy obiektywów
lewego i prawego z wysoką precyzją ustawiania ostrości, zoomu i przysłony. Dzięki zminimalizowanej
odległości międzyosiowej, wynoszącej 45 mm, oraz minimalnej odległości dla zbieżności, wynoszącej 1,2 m,
kamkorder PMW-TD300 umożliwia rejestrowanie obrazów 3D w szerokiej perspektywie, zwłaszcza w
przypadku ujęć wykonywanych z bliska. Do ustawiania zbieżności służy unikatowe, intuicyjne w obsłudze
pokrętło.
•
Nagrywanie w formacie XDCAM EX
Format nagrywania jest taki sam jak w przypadku cieszących się dużym uznaniem kamer z serii PMW-EX1R,
PMW-EX3 oraz PMW-350/320. Sprawdzony, szybki i intuicyjny system organizacji pracy XDCAM EX zapewnia
bezproblemową integrację z wiodącym oprogramowaniem do montażu nieliniowego.
•
Ponad sześć godzin rejestrowania materiału 3D
Ujęcia z lewego i prawego obiektywu są rejestrowane osobno na dwóch kartach pamięci SxS Pro
umieszczonych w dwóch gniazdach kart SxS Pro, a cały proces jest odpowiednio zsynchronizowany.
Umożliwia to ponad sześciogodzinny zapis materiału 3D na czterech kartach pamięci o pojemności 64 GB.
•
Możliwość nagrywania w trybie 2D
W celu zwiększenia wszechstronności kamkordera udostępniono także tryb rejestrowania obrazu 2D. W
przypadku użycia jednej karty pamięci SxS Pro kamkorder jest w stanie rejestrować ujęcia w tym trybie
wyłącznie z użyciem lewego obiektywu. Opcja równoległego zapisu materiału na pierwszej i drugiej karcie
pamięci pozwala tworzyć kopię zapasową nagrania wykonywanego w trybie 2D. (Ujęcia na kartach
pamięci odpowiadających lewemu i prawemu obiektywowi nieco się od siebie różnią).
•
Wiele opcji podglądu obrazu
Model PMW-TD300 jest pierwszym na świecie kamkorderem naramiennym 3D wyposażonym w
autostereoskopowy wizjer LCD 3D o przekątnej 3,5 cala. Wizjer ten ułatwia kontrolowanie obrazu 3D
bezpośrednio w kamkorderze. Użytkownik ma do wyboru opcje wyświetlania takie, jak „różnica”,
„miksowanie” czy „tylko lewa lub prawa strona”. Kamkorder udostępnia też wyjście HD-SDI (podwójny
strumień L/P z osadzonym sygnałem audio i osadzonymi kodami czasowymi TC) oraz wyjście HDMI (w trybie
3D/2D) umożliwiające wyświetlanie obrazu na telewizorach 3D klasy popularnej. Wejście blokady
generatora oraz wejście/wyjście kodów czasowych umożliwia łatwą integrację z systemami wielu kamer.
PMW-TD300
2
Specyfikacja techniczna
Ogólne
• Masa
Ok. 5,5 kg (z wizjerem LCD, obiektywem, mikrofonem)
• Wymagania dotyczące zasilania
Prąd stały 12 V
• Temperatura pracy
• Temperatura przechowywania
Od 0°C do 40°C
Od -20°C do +60°C
• Czas pracy ciągłej
Ok. 170 min z akumulatorem BP-GL95A
• Wymiary (szer. x wys. x głęb.)*1
212 x 269 x 489 mm (bez wystających elementów, sam korpus)
• Format zapisu (obraz)
MPEG-2 Long GOP:
Tryb HQ: VBR, maks. 35 Mb/s, MPEG-2 MP@HL
Tryb SP: CBR, 25 Mb/s, MPEG-2 MP@H-14
•
•
•
Format zapisu (audio)
Tryb HD: liniowy sygnał PCM (4 kanały, 16 bitów, 48 kHz)
• Czas zapisu/odtwarzania (MPEG HD)
Tryb HQ:
Ok. 200 min przy użyciu karty pamięci SBP-64A / SBP-64G1A (64 GB)
Ok. 100 min przy użyciu karty pamięci SBP-32 / SBP-32G1A (32 GB)
Ok. 50 min przy użyciu karty pamięci SBP-16 (16 GB)
Tryb SP:
Ok. 280 min przy użyciu karty pamięci SBP-64A / SBP-64G1A (64 GB)
Ok. 140 min przy użyciu karty pamięci SBP-32 / SBP-32G1A (32 GB)
Ok. 70 min przy użyciu karty pamięci SBP-16 (16 GB).
•
NTSC
Tryb HQ:
1920 x 1080/59,94i, 29,97p, 23,98p
1440 x 1080/59,94i, 29,97p, 23,98p
1280 x 720/59,94p, 29,97p, 23,98p
Obszar PAL
Tryb HQ:
1920 x 1080/50i, 25p
1440 x 1080/50i, 25p
1280 x 720/50p, 25 p
Tryb SP: 1440 x 1080/50i
Liczba klatek na sekundę podczas zapisu
•
•
•
•
•
•
Obiektyw
• Powiększenie
• Ogniskowa
• Przysłona
• Ostrość
7x (optyczne), serwomechanizm/regulacja ręczna
f = od 7,5 mm do 52,5 mm (odpowiednik od 40,6 mm to 284 mm w przeliczeniu na format obiektywu 35 mm)
Od F2,6 do F16 i bliż, do wyboru tryb automatyczny/ręczny
Do wyboru tryb AF/MF
Od 900 mm do ∞ Średnica filtra
M105 mm, przechylenie 1 mm (na obiektywie)
Wejście/wyjście
• Wejście blokady generatora
BNC (x1)
• Wejście kodów czasowych
BNC (x1)
• Wejście audio
• Wejście mikrofonowe
XLR, 3-stykowe (żeńskie) (x2), Line/Mic/Mic +48 V z możliwością wyboru
XLR, 5-stykowe
• Wyjście SDI
„BNC (x2), wyjście HD-SDI (L) oraz HD-SDI (R)"
• Wyjście audio
XLR, 5-stykowe
• Wyjście kodów czasowych
BNC (x1)
• Wyjście słuchawkowe
Gniazdo stereofoniczne minijack (x1)
PMW-TD300
3
• Wyjście głośnikowe
Monofoniczne
• Wejście DC
XLR, 4-stykowe
• Wyjście prądu stałego
4-stykowe
• Obiektyw
8-stykowe
• Pilot
8-stykowe
• Wyjście kompozytowe
BNC (x1), NTSC lub PAL, COMPONENT Y
• USB
• HDMI
Urządzenie USB, Mini-B (x1)
Typu A (x1), wyjście (2D/3D obok siebie)
Sekcja kamery
• Efektywna liczba pikseli
1920 (poziomo) x 1080 (pionowo)
• Układ optyczny
Układ pryzmatyczny F1,6
• Wbudowane filtry optyczne
1: bezbarwny, 2: 1/4ND, 3: 1/16ND, 4: 1/64ND
• Czas otwarcia migawki
Od 1/60 s do 1/2000 s + ECS*6
• Czas otwarcia migawki (spowolniona migawka (SLS))
„Akumulacja 2, 3, 4, 5, 6, 7, 8 klatek (tryb 3D)
Akumulacja 2, 3, 4, 5, 6, 7, 8, 16, 32, 64 klatek (tryb 2D)"
• Funkcja zwolnionego i przyspieszonego tempa
Tryb 2D
„720 p: prędkość od 1 kl./s do 60 kl./s 1080p: prędkość od 1 kl./s do 30 kl./s"
Tryb 3D
„720p: prędkość od 17 kl./s do 60 kl./s 1080p: prędkość od 17 kl./s do 30 kl./s"
• Czułość (2000 luksów, współczynnik odbicia 89,9%)
F10 (typowa) (tryb 1920 x 1080/59,94i)
F11 (typowa) (tryb 1920 x 1080/50i)
• Minimalne oświetlenie
0,133 luksa (typowe) (tryb 1920 x 1080/59,94i, F2,6, wzmocnienie +24 dB, akumulacja 64 klatek)
• Balans bieli
Zaprogramowany (3200 K), pamięć A, pamięć B/ATW
• Wybór wzmocnienia
-3, 0, 3, 6, 9, 12, 18, 24 dB
• Stosunek sygnału do szumu
54 dB (Y) (typowy)
• Rozdzielczość w poziomie
1000 linii TV lub więcej (tryb 1920 x 1080i)
Wizjer
• Wizjer
Kolorowy monitor LCD o przekątnej 3,5 cala*10: ok. 1 230 000 efektywnych pikseli, 854 (w poziomie) x 3 (RGB) x 480 (w pionie), 16:9, możliwość wyboru widoku 2D/3D
Inne wyposażenie
• Wbudowany monitor LCD
Czarno-biały wyświetlacz LCD (poziom dźwięku, TC, stan akumulatora i nośników pamięci)
Akcesoria w zestawie
• Akcesoria w zestawie
PMW-TD300
Wizjer (x1)
Wizjer (x1)
Osłona na wizjer (x1)
Pasek na ramię (x1)
Mikrofon stereofoniczny (x1)
Osłona przeciwwiatrowa (x1)
Zestaw zimnej stopki (x1)
Osłona mocowania obiektywu (x1)
Płyta CD-ROM:
Oprogramowanie użytkowe (x1)
Instrukcja obsługi w formacie PDF (x1)
Instrukcja obsługi (j. angielski) (x1)
Instrukcja obsługi (j. japoński) (x1)
Umowa licencyjna użytkownika końcowego sterownika urządzenia SxS (x1)
4
Akcesoria
Baterie i zasilacze
HVL-LBPB
Lampa LED do montaż u na
kamerze
AC-DN10
Zasilacz sieciowy/ładowarka
AC-DN2B
Zasilacz prądu
przemiennego (moc 150 W)
i ładowarka akumulatorów
litowo-jonowych
Panele kontrolne
RCP-1000
Prosty panel zdalnego
sterowania z joystickiem
BC-L160
Ładowarka akumulatorów
litowo-jonowych
RCP-1001
Prosty panel zdalnego
sterowania z pokrętłem
kodera
BC-L500
Ładowarka akumulatorów
litowo-jonowych
RCP-1500
Standardowy panel
zdalnego sterowania z
joystickiem
BC-L70
Ładowarka akumulatorów
litowo-jonowych
RCP-1501
Standardowy panel
zdalnego sterowania z
pokrętłem kodera
BC-M150
Battery Charger
RCP-1530
Panel zdalnego sterowania
o małej szerokości, z
joystickiem
PMW-TD300
5
BP-GL65
RM-B150
Akumulator
Moduł zdalnego sterowania
BP-GL95
Zestaw akumulatorów
litowo-jonowych
Słuchawki
MDR-7506
Profesjonalne słuchawki
stereofoniczne
BP-L80S
Zestaw akumulatorów
litowo-jonowych
MDR-7510
Profesjonalne słuchawki
studyjne
Karty rozszerzeń, moduły i dodatki
CBK-WA01
MDR-7520
Adapter Wi-Fi do
rozwiązania XMPilot
wykorzystującego
metadane planowania
Wysokiej jakości
profesjonalne słuchawki
studyjne
MEAD-MS01
Adaptor for using Memory
Stick™ with XDCAM EX
products
Statywy i podpórki
VCT-14
ADAPTER DO STATYWU DO
APARATÓW I KAMER
XMPilot
Obsługa metadanych w
systemie XDCAM
VCT-U14
MOCOWANIE STATYWU DO
KAMERY WIDEO
Mikrofon kierunkowy
Torby i osłony
PMW-TD300
6
ECM-673
LC-H300
Short Shotgun Electret
Condenser Microphone.
Torba do kamery DSR400/450WSL
ECM-674
Affordable shotgun Electret
condenser microphone
Wizjery
BKW-401
Uchwyt obrotowy wizjera
ECM-678
Shotgun Electret condenser
microphone
CBK-VF01
Kolorowy modułowy wizjer
LCD
ECM-680S
Kierunkowy, stereofoniczny
(MS), pojemnościowy
mikrofon elektretowy
DXF-20W
2-calowy wizjer
monochromatyczny
ECM-VG1
Shotgun Electret condenser
microphone
XDCAM (Disc/Memory)
SBAC-US20
Miksery dźwięku i wzmacniacze AV
Czytnik/rejestrator pamięci
SSD SxS PRO obsługujący
złącza USB 3.0 i 2.0
DMX-P01
Przenośny cyfrowy mikser
audio
SBAC-US30
Czytnik/rejestrator pamięci
SSD SxS PRO+ i SxS-1,
obsługujący złącze USB 3.0
Monitory produkcyjne LCD
PMW-TD300
7
LPM-770BP
7-calowy przenośny monitor
LCD do uż ytku w terenie
Oświetlenie
