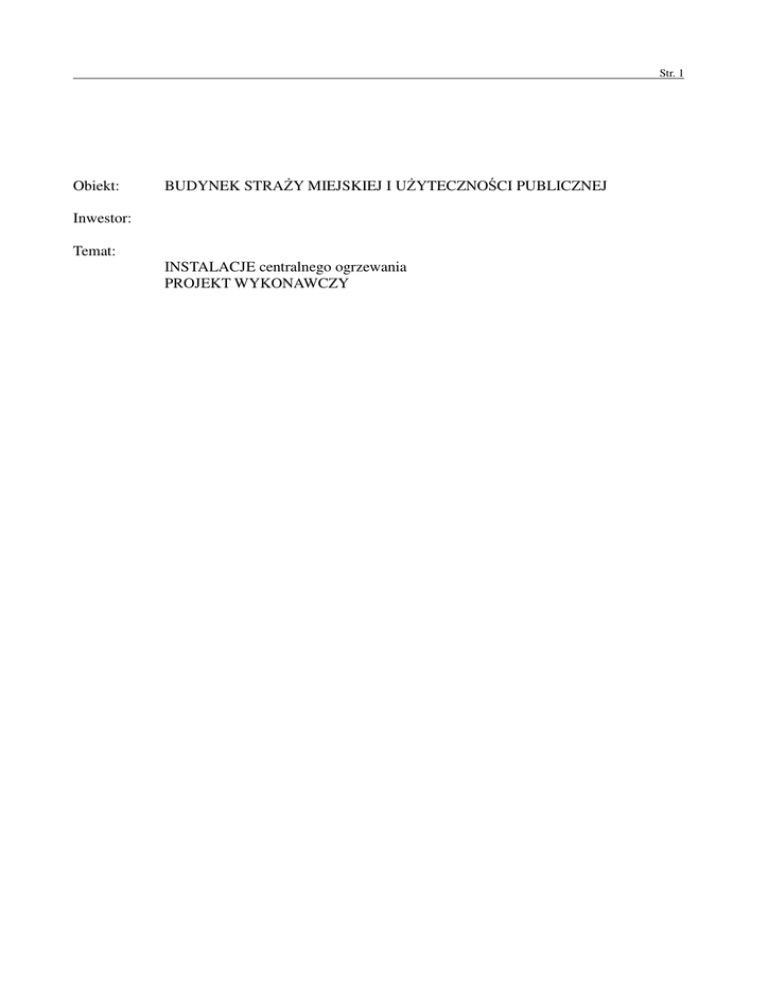

c.o-opis budowlany

Str. 1
Obiekt:
BUDYNEK STRAŻY MIEJSKIEJ I UŻYTECZNOŚCI PUBLICZNEJ
Inwestor:
Temat:
INSTALACJE centralnego ogrzewania
PROJEKT WYKONAWCZY
Str. 2
SPIS TREŚCI:
1. Wstęp...........................................................................................................................................3
1.1. Przedmiot i zakres opracowania...........................................................................................3
1.2. Założenia..............................................................................................................................3
1.3. Opis stanu istniejącego.........................................................................................................3
2. Opis instalacji c.o.........................................................................................................................4
3. Wytyczne wykonania i montażu....................................................................................................4
4. Obliczenia....................................................................................................................................4
4.1. Obliczeniowe zapotrzebowanie ciepła. Dobór grzejników.....................................................4
4.2. Obliczenia hydrauliczne instalacji c.o....................................................................................7
5.Informacja bioz..............................................................................................................................8
5.1. Zakres robót..........................................................................................................................8
5.2. Istniejące obiekty budowlane................................................................................................8
5.3. Elementy zagospodarowania terenu stwarzające zagrożenie bezpieczeństwa.....................8
5.5. Sposób instruktażu pracowników..........................................................................................8
5.6. Środki zapobiegające niebezpieczeństwom..........................................................................8
SPIS RYSUNKÓW:
1. Rzut parteru- instalacja c.o
2. Rzut I piętra- instalacja c.o
rys. nr 1
rys. nr 2
Str. 3
1. WSTĘP
1.1. Przedmiot i zakres opracowania
Przedmiotem niniejszego opracowania jest projekt instalacji ogrzewania w budynku usługowym
i nowo budowanym budynku Straży Miejskiej w Bełchatowie przy ul. Kościuszki 15.
W zakres opracowania wchodzi:
•
obliczenia zapotrzebowania ciepła budynku
•
dobór grzejników
•
obliczenia związane z wymiarowaniem orurowania
•
projekt rozmieszczenia przewodów
•
zestawienie materiałów
1.2. Założenia
Projekt wykonano na podstawie:
•
uzgodnień z Inwestorem
•
obowiązujących norm i przepisów z zakresu objętego opracowaniem.
1.3. Opis stanu istniejącego
Budynek usługowo - mieszkalny jest budynkiem istniejącym, który zostanie przebudowany
i rozbudowany. Zostanie zmienione przeznaczenie pomieszczeń istniejącego budynku. Budynek
istniejący jest jednopiętrowy niepodpiwniczony tak samo jak część dobudowywana.
W dobudowanej części budynku będzie się mieściło pomieszczenie techniczne w którym będzie
się mieścił węzeł. Projekt węzła cieplnego według odrębnego opracowania. Ciepło z węzła należy
również doprowadzić do nagrzewnicy wentylacyjnej. Zasilanie nagrzewnicy ujęto w odrębnym
opracowaniu.
Str. 4
2. OPIS INSTALACJI C.O.
W modernizowanym budynku usługowym oraz budynku Straży Miejskiej w Bełchatowie
przewidziano ogrzewanie wodne o parametrach obliczeniowych wody grzewczej 75/550C .
Woda grzewcza będzie doprowadzona z węzła cieplnego ujętego w odrębnym opracowaniu.
Przewody c.o. wykonać z rur PE-Xc do c.o. Przewody należy izolować otuliną dla instalacji
podtynkowych thermocompact
S grubości 9 mm
i
prowadzić
w podłogach.
Minimalna warstwa posadzki lub tynku nad rurą powinna wynosić 3 do 4 cm. Trasy przewodów
pokazano na rysunkach. Na każdej gałęzi zasilającej dane piętro przewidziano zawory odcinające.
Należy zapewnić łatwy dostęp do zaworów poprzez pokrywę zamykającą w posadzce. Podparcia i
mocowanie przewodów wykonać zgodnie z wymaganiami producenta rur. W najwyższych
punktach instalacji przewidziano automatyczne odpowietrzniki. We wszystkich ogrzewanych
pomieszczeniach dobrano grzejniki stalowe płytowe. Grzejniki wyposażone będą w zawory
termostatyczne i zawory odcinające oraz odpowietrzniki. Podejścia do grzejników przewidziano z
podłączeniem dolnym typu CV.
3. WYTYCZNE WYKONANIA I MONTAŻU
Instalację c.o. należy wykonać z rur PE-Xc do c.o. Przewody prowadzić w podłodze Minimalna
warstwa posadzki lub tynku nad rurą powinna wynosić odpowiednio 4 i 3 cm. zolacje cieplne
przewodów wykonać z otulin thermacompact. Izolacje wykonywać po próbach szczelności
i zabezpieczeniu antykorozyjnym przewodów.
Armatura powinna być montowana w miejscach dostępnych, zgodnie z zaleceniami producenta.
Grzejniki należy montować zgodnie z wymaganiami producenta grzejników.
Podejścia do grzejników wykonać z podłączeniem dolnym. Grzejniki płytowe mocować min 10cm
od podłogi.
Wykonaną instalację należy przepłukać i poddać próbom szczelności. Przed próbami instalację
należy napełnić wodą i dokładnie odpowietrzyć. Kontrolować szczelność połączeń z armaturą.
Ciśnienie próbne w instalacji powinno być wyższe o 2 bary od ciśnienia roboczego , jednak nie
niższe niż 4 bary.
Wszystkie zastosowane materiały winny mieć wymagane przepisami certyfikaty i dopuszczenia do
stosowania w budownictwie.
Wszystkie prace wykonawcze należy prowadzić zgodnie z „Warunkami technicznymi wykonania
i odbioru instalacji ogrzewczych” zeszyt 6, wydawnictwo COBRTI Instal z 2003r.
Wszystkie zastosowane materiały i urządzenia powinny posiadać wymagane przepisami
dopuszczenia i deklaracje.
4. OBLICZENIA
4.1. Obliczeniowe zapotrzebowanie ciepła. Dobór grzejników.
Obliczeniowe zapotrzebowanie ciepła mieszkania określono zgodnie z normą PN-B-03406.
Obliczenia wykonano z wykorzystaniem programu komputerowego. Wydruk obliczeń dołączono
do projektu.
Obliczone zapotrzebowanie ciepła poszczególnych
przedstawiono na rysunkach.
Zapotrzebowanie ciepła na cele c.o. wynosi: Q=37kW
pomieszczeń
i
wielkości
grzejników
Wielkości grzejników w poszczególnych pomieszczeniach pokazano na rysunkach oraz w tabeli
poniżej. Wszystkie grzejniki są z podłączeniem dolnym firmy Purmo.
Nr pom. Nazwa pomieszczenia
tw
C
Qobl
W
Grzejnik
0
3
dyżurka
20
388
CV11-60-0,6 m
5
Obsługa monitoringu
20
1232
CV22-60-1,0 m
Uwagi
Str. 5
Nr pom. Nazwa pomieszczenia
tw
C
Qobl
W
Grzejnik
0
6
Pokój przesłuchań
20
1046
CV22-60-0,9 m
7
Pom
dla
zadaniowych
20
898
CV22-60-0,9 m
10
Wc męskie
20
252
CV11-60-0,4 m
11
Wc damskie
20
129
CV11-60-0,4 m
12
Wc
niepełnosprawnych
20
162
CV11-60-0,4 m
13
Pomieszczenie
porządkowe
20
135
CV11-60-0,4 m
17
Pom.
Pierwszego
kontaktu Straży Miejskiej
20
1574
CV22-60-1,2 m
19
Wc męskie
20
305
CV11-60-0,4 m
20
Wc damskie
20
867
CV22-60-0,7 m
23
Pom.
usługowe
20
3296
CV22-60-0,8 m
zespołów
dla
Handlowo-
Uwagi
CV22-60-0,8 m
CV22-60-0,8 m
24
Pom.
usługowe
Handlowo-
20
1000
CV33-90-0,4 m Q całkowite 3591 W
Reszte ciepła dostarczać
ma kurtyna powietrzna która
będzie włączona bez
przerwy. Kurtyna powietrzna
wyspecyfikowana jest
w projekcie wentylacji
25
Pom.
usługowe
Handlowo-
20
1000
CV33-90-0,4 m Q całkowite 3472 W
Reszte ciepła dostarczać
ma kurtyna powietrzna która
będzie włączona bez
przerwy. Kurtyna powietrzna
wyspecyfikowana jest
w projekcie wentylacji
102
Sala konferencyjna
20
3416
CV22-30-1,6 m
CV22-30-1,6 m
CV22-30-1,6 m
103
Administracja
20
932
CV22-60-0,7 m
104
Pom. socjalne
20
728
CV22-60-0,6 m
105
Gabinet komendanta
20
1198
CV22-60-0,9 m
107
Sala odpraw
20
1565
CV22-60-1,4 m
110
Szatnia męska
20
1376
CV33-60-1,0 m
111
Łazienka męska
24
143
CV11-60-0,4 m
112
Szatnia damska
20
841
CV22-60-0,7 m
113
Łazienka damska
24
169
CV11-60-0,4 m
Str. 6
Nr pom. Nazwa pomieszczenia
116
Pom biurowo-usługowe
tw
C
Qobl
W
Grzejnik
20
1177
CV11-60-0,7 m
0
CV11-60-0,7 m
117
Pomieszczenie socjalne
20
1347
CV22-60-1,0 m
118
Wc
niepełnosprawnych
20
272
CV11-60-0,4 m
119
Wc damskie
20
878
CV22-60-0,7 m
120
Wc męskie
20
822
CV22-60-0,6 m
121
hol
20
1529
CV33-60-0,8 m
123
Pomieszczenie
porządkowe
20
226
CV11-60-0,4 m
124
Pomieszczenie usługowe
20
859
CV22-60-0,7 m
125
Pomieszczenie usługowe
20
1959
CV22-60-0,8 m
dla
CV22-60-0,8 m
Uwagi
Str. 7
4.2. Obliczenia hydrauliczne instalacji c.o.
Obliczenia hydrauliczne instalacji wykonano z wykorzystaniem programu komputerowego. Wyniki
obliczeń średnic oraz nastawy zaworów regulacyjnych pokazano na rysunkach. Wyliczone opory
hydrauliczne instalacji wynoszą 46kPa.
Str. 8
5. INFORMACJA BIOZ
5.1. Zakres robót
Dokumentacja obejmuje projekt instalacji centralnego ogrzewania w rozbudowanym
i przebudowywanym budynku przy ul. Kościuszki 15.
Przewiduje się wykonanie następujących robót:
- wykonanie instalacji c.o.,
- wykonanie izolacji na przewody
- montaż grzejników
- montaż zaworów, odpowietrzników
- przeprowadzenie pomiarów i badań wymaganych w specyfikacji technicznej.
5.2. Istniejące obiekty budowlane
Roboty prowadzone będą wewnątrz obiektu.
5.3. Elementy zagospodarowania terenu stwarzające zagrożenie bezpieczeństwa
Na terenie działki na której znajduje się budynek WORD nie występują elementy
zagospodarowania stwarzające zagrożenie bezpieczeństwa
5.4. Przewidywane zagrożenia występujące podczas realizacji robót
Przy budowie instalacji c.o. nie występują prace stwarzające zagrożenie bezpieczeństwa
5.5. Sposób instruktażu pracowników
Przy wykonywaniu powyższych prac wystarczające są standardowe środki ochrony z zakresu
bhp przewidywane w obowiązujących przepisach .
5.6. Środki zapobiegające niebezpieczeństwom
Wszystkie prace powinny być prowadzone zgodnie z wymaganiami:
Rozporządzenia Ministra Infrastruktury z dnia 06.02.2003r w sprawie bezpieczeństwa i
higieny pracy podczas wykonywania robót budowlanych ( Dz. U. Nr 47 poz. 401 z dnia
19.03.2003r.),
Rozporządzenia MpiPS w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy
(Dz.U. Nr 129/97 poz. 844),
Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują
odpowiednio kierownik robót oraz mistrz budowlany, stosownie do zakresu obowiązków.
Teren robót należy ogrodzić albo w inny sposób uniemożliwić wejście osobom nieupoważnionym.
W razie potrzeby należy zapewnić stały nadzór.
Dla pojazdów używanych w trakcie wykonywania robót budowlanych wyznaczyć się miejsca
postojowe na terenie budowy.
•
•
WYKONAWCA ROBÓT JEST ODPOWIEDZIALNY ZA REALIZACJĘ ROBÓT ZGODNIE Z
DOKUMENTACJĄ PROJEKTOWĄ, SPECYFIKACJĄ TECHNICZNĄ, POLECENIAMI
NADZORU AUTORSKIEGO I INWESTORSKIEGO.
