Zmodyfikowany projekt technologiczny

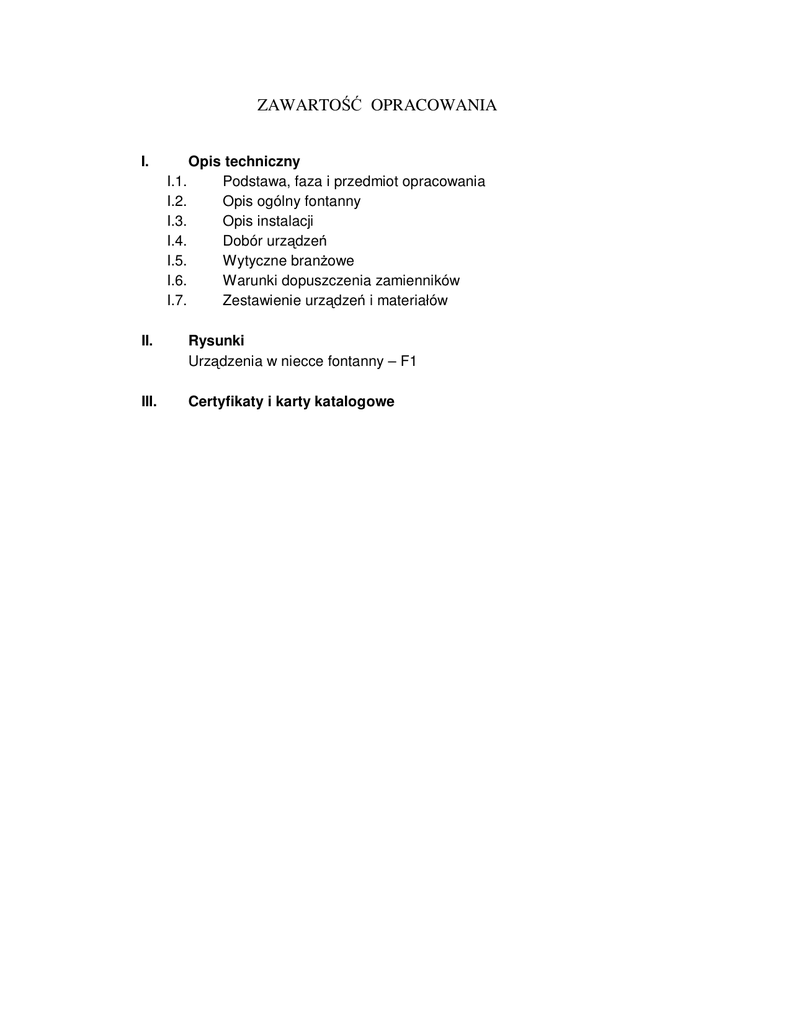

ZAWARTOŚĆ OPRACOWANIA
I.
Opis techniczny
I.1.
Podstawa, faza i przedmiot opracowania
I.2.
Opis ogólny fontanny
I.3.
Opis instalacji
I.4.
Dobór urządzeń
I.5.
Wytyczne branŜowe
I.6.
Warunki dopuszczenia zamienników
I.7.
Zestawienie urządzeń i materiałów
II.
Rysunki
Urządzenia w niecce fontanny – F1
III.
Certyfikaty i karty katalogowe
I.
I.1.
Opis techniczny
PODSTAWA, FAZA I PRZEDMIOT OPRACOWANIA
Podstawą do opracowania niniejszego projektu są wytyczne architektonicznobudowlane modernizacji fontanny przy ul. Romera w Warszawie. Fazą opracowania
jest projekt budowlano - wykonawczy, jego przedmiotem – podanie rozwiązań
technicznych instalacji wodnej. Projekt przewiduje modernizację istniejącej fontanny,
polegającej na wymianie istniejących dysz atrakcji i oświetlenia na nowe przy
zachowaniu istniejącego systemu uzdatniania, dezynfekcji oraz instalacji.
I.2.
OPIS OGÓLNY FONTANNY
Fontanna wykonana będzie w postaci zagłębionej pod poziomem terenu
betonowej niecki, przykrytej płytami kamiennymi. Forma obrazów wodnych osiągana
będzie poprzez 25 szt. dysz typ Kometa 10-12 LT (KO) bijącymi wodą na wysokość
do 1,5m. Dysze zintegrowane będą z podwodnymi agregatami fontannowymi typ
Varionaut EC1 (EC). Oświetlenie ww. obrazów wodnych realizowane będzie za
pomocą reflektorów ze światłem ledowym typ BEST LED 222+ (LED). Sterowanie
agregatami Varionaut EC1 oraz reflektorami BEST LED 222+ odbywać się będzie za
pośrednictwem programowalnych sterowników EasyControl poprzez system
sygnałów DMX. Obrazy wodne oraz światło będą zsynchronizowane.
Woda będzie uzdatniania i dezynfekowana w zestawie urządzeń dla tego celu
zamontowanych w wydzielonym pomieszczeniu technicznym.
I.3.
OPIS INSTALACJI
Przepływ wody w instalacji fontanny podzielony jest na dwa niezaleŜnie
pracujące obiegi: uzdatniania wody oraz zasilania dysz.
Stacja uzdatniania umieszczona będą w podziemnym pomieszczeniu
technicznym. Agregaty fontannowe umieszczone będą w niecce fontanny.
Praca fontanny będzie sterowana automatycznie. Zaprogramowanie czasu pracy
fontanny zostanie wykonane zgodnie z wytycznymi inwestora.
Do niecki fontanny dostarczana jest woda wodociągowa do pierwszego
napełnienia oraz pokrycia bieŜących ubytków eksploatacyjnych. Wlot rurociągu
wyposaŜony jest w elektrozawór, który to sterowany jest regulatorem poziomu wody.
W obiegu zasilania dysz fontannowych woda zasysana jest z niecki fontanny
poprzez podwodne agregaty fontannowe. Agregaty wyposaŜone są w kosze ze stali
nierdzewnej zabezpieczające je przed dostaniem się większych elementów stałych
do wnętrza i uszkodzeniem.
Pompy fontanny pracują w obiegu zamkniętym i są włączane okresowo. W
okresie nocnym pompy atrakcji fontanny będą wyłączane.
Niecka wykonana będzie ze zbrojonego betonu (wg odrębnego projektu) i
wyposaŜona w króćce technologiczne: przelewowe, spustowe i przejść kabli.
Strona | 2
I.4.
DOBÓR URZĄDZEŃ
I.4.1.
Regulator poziomu wody (RP)
Regulator słuŜy do automatycznego sterownia uzupełnianiem wody z sieci w
zbiorniku przelewowym fontanny, oraz zabezpiecza pompy przed suchobiegiem. W
skład zestawu wchodzą: przekaźniki regulatora poziomu, elektrody wraz z
uchwytem, zawór elektromagnetyczny. Dobrano elektrozawór typ 1”.
I.4.2.
Dysze typ Kometa 10-12 LT (KO)
Przyjęto dysze jednostrumieniowe typu Kometa 10-12 LT, wytwarzające
klarowny i odporny na podmuchy wiatru pełny strumień wody. KaŜda dysza Kometa
wyposaŜona jest w przegub kulowy, za pomocą którego strumień moŜe być
regulowany w zakresie 12° od pozycji pionowej.
I.4.3.
Reflektory typ BEST LED 222+ (LED)
Dla optymalnego oświetlenia poszczególnych strumieni wodnych zastosowano
reflektory BEST LED 222+ z moŜliwością umieszczenia dyszy strumieniowej
pośrodku lampy (otwór na dyszę w centrum reflektora). Reflektory zasilane są
bezpiecznym napięciem 24V/DC, przeznaczone do eksploatacji podwodnej, jako
oświetlenie fontann i wodotrysków. Obudowa reflektora wykonana jest z odlewu
tombaku i standardowo wyposaŜona w dwa wpusty kablowe Pg 13,5. Szyba
reflektora ze szkła pancernego wytrzymująca praktycznie wszystkie napręŜenia i
pełniąca rolę osłony diod LED, ok. 100 sztuk diod LED w kaŜdym reflektorze.
Szyba ze szkła pancernego jest płasko łączona śrubami z obudową oraz
uszczelnieniem. Reflektor charakteryzuje się gładką i równa powierzchnia, bez
wystających krawędzi, sprzyjających gromadzeniu się zanieczyszczeń.
Zastosowane reflektory LED umoŜliwiają zmianę światła w zakresie 16 milionów
kolorów. KaŜdy z reflektorów jest indywidualnie kontrolowany poprzez system DMX,
zarówno pod kątem liczebności kolorów, jak i dynamiki ich wyświetlania. Reflektory
wyposaŜone są w hermetyczne puszki połączeniowe.
I.4.4.
Agregaty fontannowe typ Varionaut EC1 (EC)
Dla sterowania obrazami wodnymi zastosowano podwodne agregaty fontannowe
typ Varionaut EC1. Agregaty zapewniają płynną regulacje wysokości kaŜdego z 25
szt. strumieni oraz ich indywidualne przerywanie. Agregat zasilany jest bezpiecznym
napięciem 24 V/DC i pobiera moc 53W. Dodatkowo wyposaŜony jest w przetwornicę
częstotliwości w celu płynnej regulacji wysokości strumienia wodnego. KaŜdy z
agregatów jest indywidualnie kontrolowany poprzez system DMX, zarówno pod
Strona | 3
kątem wysokości, jak i dynamiki obrazu wodnego. Agregaty wyposaŜone są w filtry
wstępne ze stali nierdzewnej oraz hermetyczne puszki połączeniowe.
KaŜde z urządzeń ma własne imię cyfrowe oraz nadany adres, na postawie
którego z wiązki informacji wybiera rozkazy przeznaczone dla niego. Podstawowym
załoŜeniem jest liniowość sieci tzn. sygnał przechodzi z jednego urządzenia do
kolejnego.
I.5. WYTYCZNE BRANśOWE
1. Do urządzeń elektrycznych doprowadzić zasilanie wg zapotrzebowania
podanego w tabeli poniŜej.
2. W pomieszczeniu technicznym wykonać oświetlenie zgodnie z PN.
3. W pomieszczeniu technicznym naleŜy zapewnić temperaturę min 5°C, max
30°C.
4. Obsługa fontanny przez uprawniony i przeszkolony personel.
5. Projekt przewiduje wykorzystanie istniejących przyłączy wod-kan.
Tab.1 Zapotrzebowanie mocy elektrycznej.
Lp. Urządzenie
1
2
3
Reflektory dysz
Agregaty fontannowe
Inne – automatyka,
dozowanie, itp
Razem
Moc
Napięcie
Obieg – fontanna zewnętrzna
25x0,02 kW
24 V/DC
25x0,053 kW 24 V/DC
filtracja,
Oznaczenie
Moc
całkowita
0,5 kW
LED
1,325 kW EC
3,00 kW
≈4,0 kW
I.6. WARUNKI DOPUSZCZENIA ZAMIENNIKÓW
W dokumentacji powyŜszej wskazano szereg produktów gotowych, z podaniem
nazwy, symbolu i producenta, przeznaczonych do zastosowania w ramach prac
wykonawczych. Produkty te stanowią przykłady elementów i urządzeń, jakie mogą
być uŜyte przez wykonawców w ramach robót. Znaki firmowe producentów oraz
nazwy i symbole poszczególnych produktów zostały w dokumentacji podane jedynie
w celu jak najdokładniejszego określenia ich charakterystyki. Oznacza to, Ŝe
wykonawca nie jest zobowiązany do zastosowania tych konkretnych, podanych w
dokumentacji projektowo-kosztorysowej produktów i moŜe stosować inne, jednakŜe
wyłącznie pod warunkiem ich całkowitej zgodności z produktami podanymi w
dokumentacji pod względem:
- gabarytów i konstrukcji (wielkość, rodzaj oraz liczba elementów składowych),
- charakteru uŜytkowego (toŜsamość funkcji),
- charakterystyki materiałowej (rodzaj i jakość materiału),
Strona | 4
- parametrów technicznych (wytrzymałość, trwałość, dane techniczne, dane
hydrauliczne, charakterystyki liniowe, konstrukcja),
- wyglądu (struktura, barwa, kształt),
- parametrów bezpieczeństwa uŜytkowania.
Wszystkie produkty zastosowane przez wykonawcę muszą posiadać niezbędne,
wymagane przez prawo deklaracje zgodności i jakości z europejskimi normami
dotyczącymi określonej grupy produktów.
ROZWIĄZANIA ZAWARTE W NINIEJSZYM PROJEKCIE SĄ OBOWIĄZUJĄCE.
WSZELKIE ZMIANY W TRAKCIE REALIZACJI OBIEKTU WYMAGAJĄ
AKCEPTACJI PROJEKTANTA. REALIZACJA NIEZGODNA Z PROJEKTEM
ZWALNIA PROJEKTANTA Z ODPOWIEDZIALNOŚCI ZA PROJEKTOWANY I
REALIZOWANY OBIEKT I PRZENOSI TĘ ODPOWIEDZIALNOŚĆ NA
WYKONAWCĘ.
I.7. ZESTAWIENIE URZĄDZEŃ I MATERIAŁÓW
Lp
RP
SZS
Opis
Czujnik poziomu wody.
Szafa zasilająco-sterująca dla
urządzeń technologicznych.
Reflektor LED.
LED
N=20 W; 24 V/DC
Materiał: stal nierdzewna/tombak.
Agregat fontannowy.
EC
N=53 W; 24 V/DC
Materiał: stal nierdzewna/tworzywo
sztuczne.
Dysza Kometa
KO
Materiał: tombak.
Puszka połączeniowa.
JB
Materiał: tworzywo sztuczne.
DMX-3 Kabel DMX VTS L3m.
Materiał: guma.
DMX-20 Kabel DMX VTS L20m.
Materiał: guma.
Kabel 24V VTS L7,5m.
24VDC
Materiał: guma.
/7,5
EL
Elektrozawór.
Materiał: mosiądz.
Typ/Producent
Ilość
WSS20-4/WATERSYSTEM
1
SZS1P/EL/13VN/WATERSYSTEM 1
BEST LED 222+/WATERSYSTEM 25
Varionaut EC1/WATERSYSTEM
25
10-12 LT/WATERSYSTEM
25
JB 8/M20/WATERSYSTEM
4
DMX 3m/WATERSYSTEM
25
DMX 20m/WATERSYSTEM
2
24VTS7,5/WATERSYSTEM
25
6213 DN40/WATERSYSTEM
1
Strona | 5
II.
Rysunki
Strona | 6
III.
Certyfikaty i karty katalogowe
Strona | 7
