Pneumatyka CPP PREMA Zespoły filtrująco

SPÓ
£KA AKCYJNA
ul. Wapiennikowa 90, 25-101 KIELCE, tel. 041 361-95-24, fax. 0-41 361-91-08 www.prema.pl e-mail: [email protected]

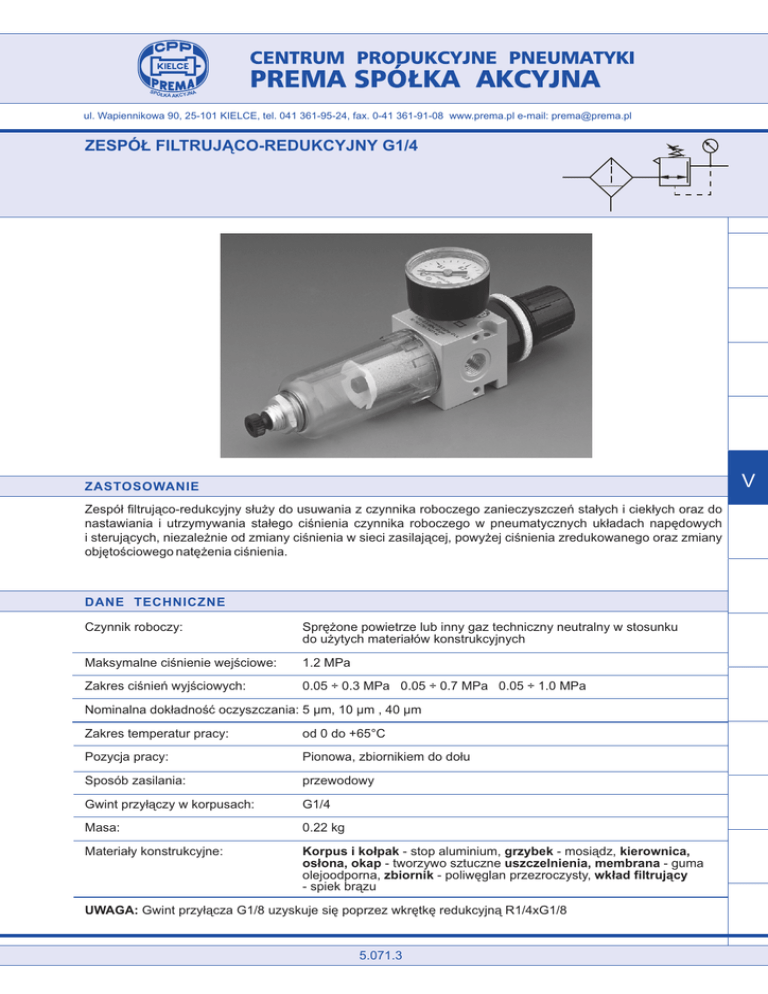

ZESPÓ£ FILTRUJ¥CO-REDUKCYJNY G1/4
V
ZASTOSOWANIE
Zespó³ filtruj¹co-redukcyjny s³u¿y do usuwania z czynnika roboczego zanieczyszczeñ sta³ych i ciek³ych oraz do
nastawiania i utrzymywania sta³ego ciœnienia czynnika roboczego w pneumatycznych uk³adach napêdowych
i steruj¹cych, niezale¿nie od zmiany ciœnienia w sieci zasilaj¹cej, powy¿ej ciœnienia zredukowanego oraz zmiany
objêtoœciowego natê¿enia ciœnienia.
DANE TECHNICZNE
Czynnik roboczy:
Sprê¿one powietrze lub inny gaz techniczny neutralny w stosunku
do u¿ytych materia³ów konstrukcyjnych
Maksymalne ciœnienie wejœciowe:
1.2 MPa
Zakres ciœnieñ wyjœciowych:
0.05 ÷ 0.3 MPa 0.05 ÷ 0.7 MPa 0.05 ÷ 1.0 MPa
Nominalna dok³adnoœæ oczyszczania: 5 µm, 10 µm , 40 µm
Zakres temperatur pracy:
od 0 do +65°C
Pozycja pracy:
Pionowa, zbiornikiem do do³u
Sposób zasilania:
przewodowy
Gwint przy³¹czy w korpusach:
G1/4
Masa:
0.22 kg
Materia³y konstrukcyjne:
Korpus i ko³pak - stop aluminium, grzybek - mosi¹dz, kierownica,
os³ona, okap - tworzywo sztuczne uszczelnienia, membrana - guma
olejoodporna, zbiornik - poliwêglan przezroczysty, wk³ad filtruj¹cy
- spiek br¹zu
UWAGA: Gwint przy³¹cza G1/8 uzyskuje siê poprzez wkrêtkê redukcyjn¹ R1/4xG1/8
5.071.3
WYMIARY
34.5
¨29.9
80
81
M32×1.5
2 ר4
4 × M4
11
G
min. 180
41
2×
33
41
41
CHARAKTERYSTYKI PRZEP£YWOWE I REGULACYJNE
max. wartoœci przep³ywu
zalecana dla wlk. G1/4
G1/4
p 2 [MPa]
G1/4
p 2 [MPa] 0.6
1.0
0.9
0.8
0.7
0.6
0.5
0.4
0.3
0.5
0.4
0.3
0.2
0.2
0.1
0.1
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8
0.9 1.0
p 1 [MPa]
20
40
60
80 100 120 140 160
Charakterystyka przep³ywowa
Charakterystyka regulacyjna
NUMERY ZAMÓWIENIOWE
Gwint
przy³¹czeniowy
G1/4
Zakres ciœnieñ
wyjœciowych
[MPa]
Dok³adnoœæ
oczyszczania
[µm]
0.05 ÷ 0.3
0.05 ÷ 0.7
0.05 ÷ 1.0
0.05 ÷ 0.3
0.05 ÷ 0.7
0.05 ÷ 1.0
0.05 ÷ 0.3
0.05 ÷ 0.7
0.05 ÷ 1.0
5
10
40
Wkrêtka redukcyjna R1/4×G1/8
Numer
zamówieniowy
50.0201.1403.05
50.0201.1407.05
50.0201.1410.05
50.0201.1403.10
50.0201.1407.10
50.0201.1410.10
50.0201.1403.40
50.0201.1407.40
50.0201.1410.40
60.0111.1418
SPOSÓB ZAMAWIANIA
W zamówieniu nale¿y podaæ nazwê, gwint przy³¹cza, numer zamówieniowy oraz iloœæ sztuk np:
Zespó³ filtruj¹co-redukcyjny G1/4 nr 50.0201.1410.10 5 szt.
5.071.4
Q [l/min]
