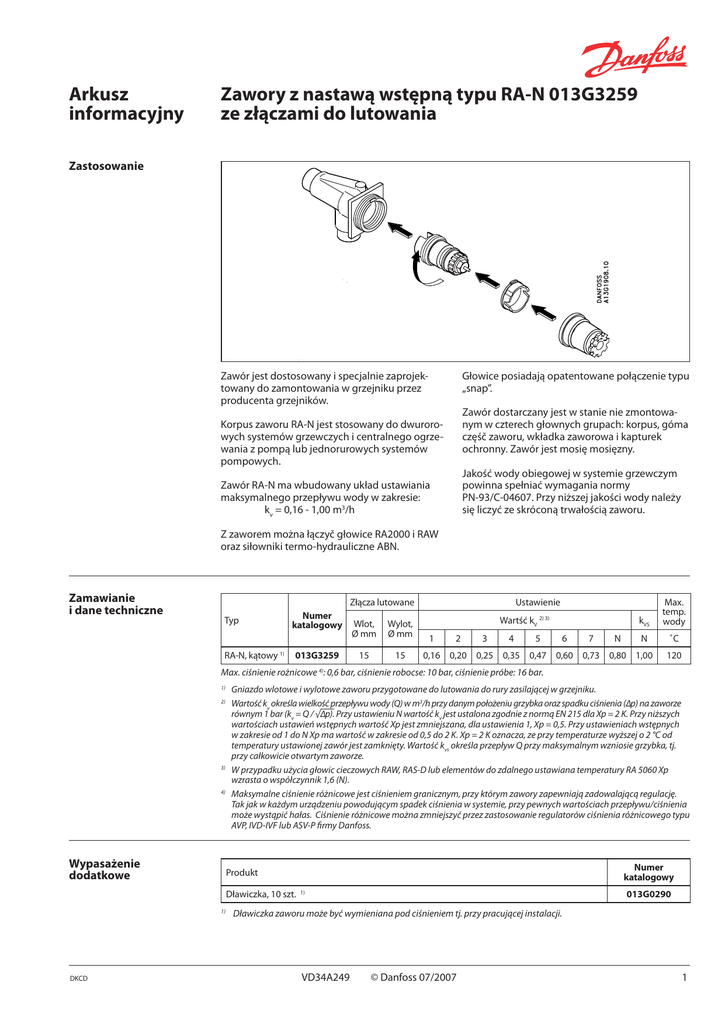

Zawory z nastawą wstępną typu RA-N 013G3259

Arkusz
informacyjny
Zawory z nastawą wstępną typu RA-N 013G3259
ze złączami do lutowania
Zastosowanie
Zawór jest dostosowany i specjalnie zaprojektowany do zamontowania w grzejniku przez
producenta grzejników.
Głowice posiadają opatentowane połączenie typu
„snap”.
Zawór dostarczany jest w stanie nie zmontowanym w czterech głownych grupach: korpus, góma
częśč zaworu, wkładka zaworowa i kapturek
ochronny. Zawór jest mosię mosięzny.
Korpus zaworu RA-N jest stosowany do dwurorowych systemów grzewczych i centralnego ogrzewania z pompą lub jednorurowych systemów
pompowych.
Jakość wody obiegowej w systemie grzewczym
powinna spełniać wymagania normy
PN-93/C-04607. Przy niższej jakości wody należy
się liczyć ze skróconą trwałością zaworu.
Zawór RA-N ma wbudowany układ ustawiania
maksymalnego przepływu wody w zakresie:
kv = 0,16 - 1,00 m3/h
Z zaworem można łączyč głowice RA2000 i RAW
oraz siłowniki termo-hydrauliczne ABN.
Zamawianie
i dane techniczne
Złącza lutowane
Numer
katalogowy
Typ
RA-N, kątowy
1)
013G3259
Wlot,
Ø mm
Wylot,
Ø mm
15
15
Ustawienie
Wartść kV
1
2
3
4
2) 3)
5
6
7
N
kVS
Max.
temp.
wody
N
˚C
0,16 0,20 0,25 0,35 0,47 0,60 0,73 0,80 1,00
120
Max. ciśnienie rożnicowe 4): 0,6 bar, ciśnienie robocse: 10 bar, ciśnienie próbe: 16 bar.
Gniazdo wlotowe i wylotowe zaworu przygotowane do lutowania do rury zasilającej w grzejniku.
Wartość kv określa wielkość przepływu wody (Q) w m3/h przy danym położeniu grzybka oraz spadku ciśnienia (∆p) na zaworze
równym 1 bar (kv = Q / √∆p). Przy ustawieniu N wartość kv jest ustalona zgodnie z normą EN 215 dla Xp = 2 K. Przy niższych
wartościach ustawień wstępnych wartość Xp jest zmniejszana, dla ustawienia 1, Xp = 0,5. Przy ustawieniach wstępnych
w zakresie od 1 do N Xp ma wartość w zakresie od 0,5 do 2 K. Xp = 2 K oznacza, ze przy temperaturze wyższej o 2 °C od
temperatury ustawionej zawór jest zamknięty. Wartość kvs określa przepływ Q przy maksymalnym wzniosie grzybka, tj.
przy całkowicie otwartym zaworze.
3)
W przypadku użycia głowic cieczowych RAW, RAS-D lub elementów do zdalnego ustawiana temperatury RA 5060 Xp
wzrasta o współczynnik 1,6 (N).
4)
Maksymalne ciśnienie różnicowe jest ciśnieniem granicznym, przy którym zawory zapewniają zadowalającą regulację.
Tak jak w każdym urządzeniu powodującym spadek ciśnienia w systemie, przy pewnych wartościach przepływu/ciśnienia
może wystąpić hałas. Ciśnienie różnicowe można zmniejszyć przez zastosowanie regulatorów ciśnienia różnicowego typu
AVP, IVD-IVF lub ASV-P firmy Danfoss.
1)
2)
Wypasażenie
dodatkowe
Numer
katalogowy
Produkt
Dławiczka, 10 szt.
013G0290
1)
Dławiczka zaworu może być wymieniana pod ciśnieniem tj. przy pracującej instalacji.
1)
DKCD
VD34A249
© Danfoss 07/2007
1
Arkusz informacyjny
Zawory z nastawą wstępną typu RA-N 013G3259 ze złączami do lutowania
Zastosowanie
Budowa
1. Pierścienie ograniczające
2. Czujnik termostatyczny
3. Mieszek
4. Pokrętło nastawiania
5. Sprężyna nastawiania
6. Trzpień popychacza
7. Pierścień uszczelniający typu O-ring
8. Przesłona ustawienia wstępnego
9. Grzybek zaworu
10.Korpus zaworu
11.Dysza
12.Czujnik zdalny
Materiały stykające się z wodą:
Korpus zaworu i inne części metalowe
Przesłona ustawienia wstępnego
Pierścień uszczelniający typu O-ring
Grzybek zaworu
Popychacz w uszczelce dławicy
mosiądz Ms 58
PPS
EPDM
NBR
stal chromowa
Ustawienie wstępne
Zakres ustawienia wstępnego
Znak referencyjny
Znak referencyjny
Obliczoną wartość ustawienia można łatwo i dokładnie ustawić bez zastosowania jakichkolwiek
specjalnych narzędzi w poniższy sposób:
• zdjąć kapturek ochronny lub głowicę,
• podnieść pierścień nastawczy,
• obrócić pierścień nastawczy do miejsca, w którym żądana wartość na skali znajdzie się naprzeciwko znaku odniesienia skierowanego
w stronę wylotu zaworu,
• zwolnić pierścień nastawczy.
Po zamontowaniu głowicy wartość ustawienia
staje się niewidoczna, co zabezpiecza ją przed
zmianą przez osoby niepowołane.
Ustawienie wstępne można wybrać z zakresu
wartości od 1 do 7, z odstępami co 0,5.
Przy ustawieniu N zawór jest całkowicie otwarty.
Należy unikać ustawiania wartości w obszarze
zakreskowanym.
2
VD34A249
© Danfoss 07/2007
DKCD
Arkusz informacyjny
Zawory z nastawą wstępną typu RA-N 013G3259 ze złączami do lutowania
Wymiary
Wykresy wydajności
[m H2O]
Wydajności dla wartości Xp od 0,5 K do 2 K.
Przykład wymiarowania
Dane
Zapotrzebowanie na ciepło: ф = 1500 kcal/h
Schłodzenie w grzejniku:
∆t = 20 °C
Ciśnienie różnicowe:∆p = 0,10 bara
Obliczona ilość wody: Q = 0,10 bara
Obliczenia
Ilość wody Q (ф/∆t) kv =
DKCD
Q
√∆p
=
= 1500/20 = 75 l/h
0.075
√0,1
= 0,23 m3/h
VD34A249
© Danfoss 07/2007
Ustawienie odszukać można na wykresach wydajności
przedstawionych: ustawienia wstępnego 3.
Jeżeli wartość obliczona znajduje sie pomiędzy
dwoma ustawieniami, to należy wybrać wartość
większą.
Wartość ustawienia można alternatywnie znależć
bezpośrednio w tabeli “Zamawianie i dane techniczne”.
3
Arkusz informacyjny
Zawory z nastawą wstępną typu RA-N 013G3259 ze złączami do lutowania
Montaż głowicy
termostatycznej
serii RA2000
Korpus zaworu zaprojektowany jest do montażu
na wlocie wody do grzejnika, z zachowaniem
kierunku wlotu pokazanego strzałką.
Czujnik głowicy należy zawsze umiejscawiać tak,
aby powietrze w pomieszczeniu mogło przepływać
wokół niego swobodnie.
W czasie prac budowlanych, przed zamocowaniem
głowicy, dopływ ciepła można regulować ręcznie
za pomocą kapturka zabezpieczającego korpus
zaworu.
Wymiana dławiczki
1)
2)
10 mm
KW 17
Wcisnąć
Podczas pracy instalacji możliwa jest wymiana
dławiczki przy użyciu klucza KW 10.
Pierścień nastawczy zablokuj kluczemnasadowym
KW 17.
