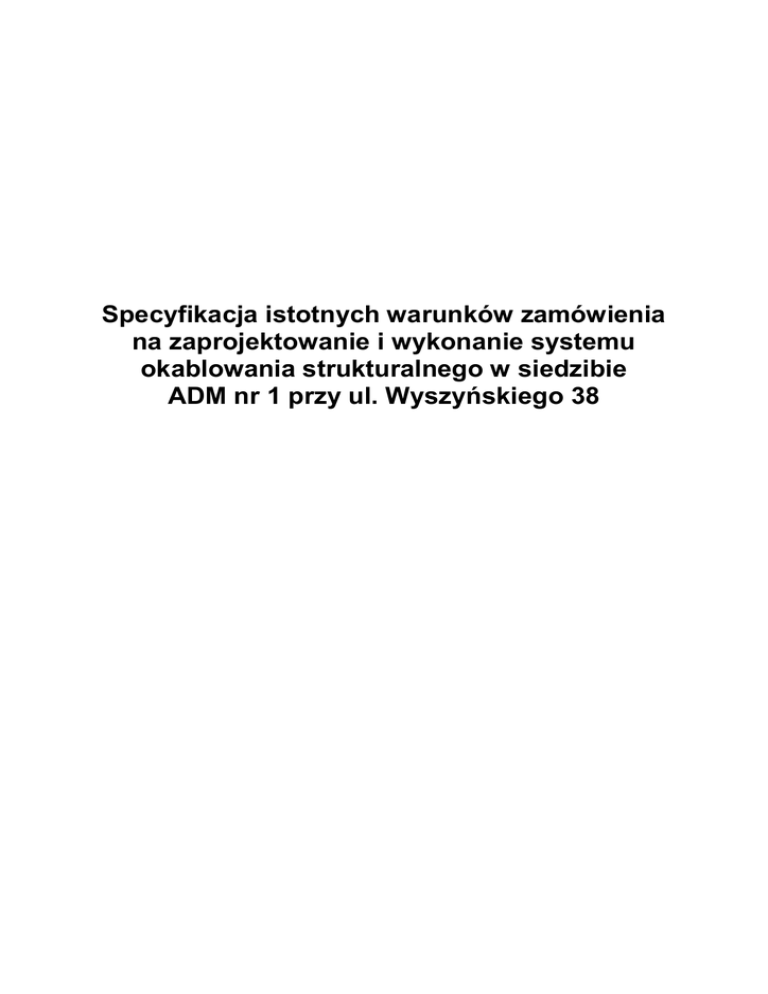

Specyfikacja istotnych warunków zamówienia
na zaprojektowanie i wykonanie systemu
okablowania strukturalnego w siedzibie
ADM nr 1 przy ul. Wyszyńskiego 38
ZAŁOśENIA ............................................................................................................................................ 3
CHARAKTERYSTYKA OBIEKTU ................................................................................................................. 3
OPIS POJEDYNCZEGO PUNKTU LOGICZNEGO PL ...................................................................................... 3
OPIS CENTRALNEGO PUNKTU DYSTRYBUCYJNEGO CPD .......................................................................... 5
DEDYKOWANA LINIA ZASILAJĄCA ............................................................................................................. 6
ROZPROWADZENIE PRZEWODÓW ............................................................................................................ 7
GWARANCJA, WYKONANIE I ODBIÓR ROBÓT................................................................................. 7
DOKUMENTACJA .................................................................................................................................... 9
JAKOŚĆ I PARAMETRY UśYWANYCH ELEMENTÓW – ROZWIĄZANIA SZCZEGÓŁOWE .......... 9
W YMAGANE PARAMETRY MODUŁU RJ45 UTP KAT.6:............................................................................. 11
KABEL MUSI SPEŁNIAĆ NASTĘPUJĄCE WYMAGANIA I SPECYFIKACJE:........................................................ 14
STRUKTURA SYSTEMU OKABLOWANIA ................................................................................................... 16
KALKULACJA CENOWA..................................................................................................................... 17
NORMY, KTÓRE MUSI SPEŁNIAĆ PROJEKT I WYKONANIE.......................................................... 17
2
ZałoŜenia
Wstępne
załoŜenia
odnośnie
ilości
i
przestrzennego
umiejscowienia
poszczególnych elementów systemu okablowania strukturalnego zawiera
załącznik nr 1, gdzie na szkicach pomieszczeń zaznaczono kolorem czerwonym
takie elementy jak:
•
PL – punkty logiczne, liczba poprzedzająca oznaczenie określa ilość punktów
logicznych
w
w poszczególnych
danym
pomieszczeniu.
pomieszczeniach
jest
Umiejscowienie
przypadkowe,
nie
oznaczeń
wskazuje
docelowego umiejscowienia danego punktu w pomieszczeniu.
•
CPD – centralny punkt dystrybucyjny
Cała instalacja musi zawierać i spełniać wymogi kategorii 6 klasy E.
Inne skróty i oznaczenia uŜyte w SIWZ:
RJ45
-
oznaczenie
ośmiostykowego
wtyku
/
gniazda
specyficznego
dla strukturalnych sieci komputerowych, dla podłączenia kabli czteroparowych
UTP - czteroparowy kabel komputerowy – skrętka nieekranowana kategorii 6
Charakterystyka obiektu
System okablowania strukturalnego będzie instalowany wyłącznie w budynku
„A” na następujących kondygnacjach: parter, I piętro, poddasze.
Opis pojedynczego punktu logicznego PL
Przez punkt logiczny rozumie się podwójne gniazdo RJ45 (jeden panel
zawierający dwa pojedyncze gniazda RJ45 z dwoma kablami UTP kategorii 6
połoŜonymi od panelu krosowego do gniazda) spełniające wymogi kategorii 6
i potrójne gniazdo elektryczne podłączone do wydzielonego, dedykowanego obwodu
3
elektrycznego, posiadające zabezpieczenie uniemoŜliwiające omyłkowe podłączenie
urządzenia nie komputerowego (grzejnik, farelka), np. w formie specjalnych nakładek
przyklejanych do wtyczek przewodów zasilających urządzenia komputerowe,
odblokowujących gniazdo.
Gniazda RJ45 i elektryczne muszą być montowane w listwach, nie mogą być
montowane jako dodatkowe elementy poza nimi. Liczba umieszczona przed
oznaczeniem PL określa ilość punktów logicznych w pomieszczeniu. Umiejscowienie
punktów na szkicach pomieszczeń jest losowe, nie narzuca ono fizycznego
umiejscowienia tych punktów. Lokalizacja poszczególnych punktów logicznych
powinna być wyznaczona na etapie projektowania przez oferenta, z uwzględnieniem
umiejscowienia zaznaczonych na szkicu biurek i moŜliwie najkrótszej odległości
pomiędzy biurkiem a najbliŜszym punktem logicznym. Powinno teŜ być wzięte pod
uwagę równomierne rozmieszczenie punktów logicznych w pomieszczeniu (bez
nieuzasadnionej ich koncentracji w jednym miejscu)
pozwalające na późniejszą
rozbudowę liczby stanowisk komputerowych i przemieszczenie załoŜonych w fazie
projektu stanowisk pracy.
Przed planowaniem rozmieszczenia punktów logicznych czy trasy jakimi
będą przebiegać przewody w listwach wskazane jest wykonanie wizji lokalnej
w obiekcie – po wcześniejszym umówieniu się z pracownikiem administracji.
Przewidywana jest instalacja 35 punktów logicznych. Zwiększenie ilości jest
moŜliwe poprzez zlecenie uzupełniające.
KaŜde gniazdo RJ45 w punkcie logicznym musi posiadać oznaczanie
jednoznacznie
je
identyfikujące,
odpowiadające
oznaczeniu
wyprowadzenia
przewodu do jakiego jest podłączone w CPD i oznaczeniu gniazda w panelu
krosowym gdzie jest ten przewód wpięty (w celu łatwego zarządzania okablowaniem
strukturalnym).
Do kaŜdego punktu logicznego (dwa gniazda RJ45) będą dodane dwa
przewody połączeniowe długości 3m wykonane w kat. 6.
4
Opis centralnego punktu dystrybucyjnego CPD
W centralnym punkcie dystrybucyjnym musi zostać umieszczona szafa
dystrybucyjna o rozmiarze przynajmniej 42U, posiadająca demontowane ściany
boczne, oraz otwierane i przeszklone przednie drzwi. Dostęp do wszystkich
elementów musi być zabezpieczony zamkiem na klucz. Szafa powinna posiadać
rozmiar 800x600 mm, powinna być wyposaŜona w panel wentylacyjny 4W
z termostatem.
Szafa techniczna musi być uzbrojona w minimum 3 panele krosowe
kompletnie wyposaŜone kat. 6 po 24 gniazda RJ45 (moŜliwość podłączenia 70
wyprowadzeń przewodów tworzących sieć komputerową). Do szafy dystrybucyjnej
będą doprowadzone wszystkie przewody UTP tworzące okablowanie strukturalne,
przewody te muszą być jednoznacznie i w sposób trwały oznaczone (po obu
końcach), oznaczenie to musi być takie same jak gniazda w punkcie logicznym
z którym są połączone i takie same musi być oznaczenie gniazda w panelu
krosowym gdzie zostały wyprowadzone w CPD. Wszystkie gniazda w panelu
krosowym, gdzie zostały podłączone wyprowadzenia przewodów UTP muszą być
poprawnie opisane numerem przewodu i gniazda RJ45. Pod kaŜdym panelem
krosowym musi znajdować się panel z wieszakami na przewody.
W pomieszczeniu serwera, gdzie znajdować się będzie CPD będą
umiejscowione wyprowadzenia przewodów telekomunikacyjnych, szafa musi być
wyposaŜona w panele telefoniczne umoŜliwiające „rozszycie” 20 lub więcej numerów
telefonicznych celem dalszego ich podłączenia do panelu krosowego.
Panele
telefoniczne muszą być tego samego producenta i naleŜeć do tego samego systemu
co panel krosowy i reszta elementów toru transmisyjnego.
Szafa dystrybucyjna musi być wyposaŜona w listwę elektryczną posiadająca
minimum 5 gniazd z zabezpieczeniem antyprzepięciowym.
Szafa dystrybucyjna nie musi być wyposaŜano w urządzenia aktywne typu
przełączniki i huby Ethernet, poniewaŜ zleceniodawca posiada juŜ te urządzenia
i zamontuje
we
własnym
zakresie.
Szafa
dystrybucyjna
musi
posiadać
standardowe mocowania, umoŜliwiające montaŜ urządzeń przystosowanych
do mocowania w szafach rakowych 19”. Szafa dystrybucyjna musi być uziemiona.
5
Wykonawca
zapewni zestaw (70 szt,) przewodów krosowych kat, 6
o długości 1 m, umoŜliwiających połączenia panel krosowy – urządzenie
aktywne w szafie.
MontaŜ elementów w szafie z zachowaniem odstępu 2U od góry szafy, odstęp
pomiędzy panelami krosującymi/wieszakami a panelami telekomunikacyjnymi min.
5U.
Dedykowana linia zasilająca
KaŜdy punkt logiczny musi zawierać minimum 3 gniazda elektryczne, zasilane
z dedykowanego obwodu elektrycznego gwarantującego zasilanie wszystkich
urządzeń napięciem o tej samej fazie i brak zakłóceń pochodzących od innych
urządzeń
podłączonych
i bezpiecznikami
do
znajdować
tj. w pomieszczeniu serwera.
obwodu.
w
tym
Skrzynka
samym
z
wyłącznikiem
pomieszczeniu
głównym
co
CPD
Nie przewiduje się zainstalowania bezpieczników
w innej lokalizacji niŜ wskazana.
Wymaga się, aby dedykowana instalacja elektryczna była podzielona tak, aby
na jednym obwiedzie znajdywało się maksymalnie 5 punktów logicznych, a jedno
pomieszczenie nie było podłączone do więcej niŜ jednego obwodu. Szafa
dystrybucyjna oraz punkty logiczne w pomieszczeniu serwera muszą być oddzielnym
obwodem, posiadającym własny komplet bezpieczników (róŜnicowy na prąd
pulsujący i nadprądowym typu „S”), w celu uniezaleŜnienia pracy tych urządzeń od
innych urządzeń w sieci.
KaŜdy obwód musi być zabezpieczony własnym bezpiecznikiem róŜnicowym
ma prąd pulsujący i nadprądowym typu „S”. W szafce z bezpiecznikami musi się
znajdować wyłączników główny, kontrolka wskazująca czy do szafki dochodzi
napięcie (faza). Obwody muszą być zabezpieczone ochronnikiem przepięciowym.
Szafka gdzie będą zamontowane bezpieczniki musi być tak dobrana, aby było
moŜliwa jej rozbudowy jeszcze o min. 2 obwody.
Kable UTP i napięciowe mogą być prowadzone tymi samymi listwami
z separacją. Średnica przewodów elektrycznych, ilość obwodów i bezpieczników
naleŜy dobrać stosownie do szacowanego obciąŜenia przy złoŜeniu, Ŝe do kaŜdego
6
punktu logicznego zostanie połączony zestaw komputerowy z drukarką laserową
(minimalna średnica przewodu YDY 3x2,5 mm2).
Obok skrzynki z bezpiecznikami powinna być umieszczona plansza opisująca,
które zabezpieczenia obsługują które punkty logiczne. Elementy w skrzynce
z bezpiecznikami powinny być w sposób trwały opisane, w sposób przejrzysty
określając rodzaj elementu i za jakie obwód odpowiada.
Rozprowadzenie przewodów
Natynkowo w listwach elektroinstalacyjnych. Kolor listew biały, nie przewiduje
się ich malowania. Listwy tam gdzie to moŜliwe powinny być kładzione na wysokości
sufitu, dopiero rozprowadzenie punktów logicznych powinno mieć miejsce na
wysokości około 30 cm od podłogi.
KaŜdy przewód UTP powinien mieć naniesioną numerację na obu swoich
końcach w trakcie procesu instalacji. W wszystkich listwach i przejściach przez
ściany powinna być zachowana wolna przestrzeń min. 30% całej całego przekroju
kanału (w celu ewentualnej rozbudowy sieci w przyszłości).
Wszystkie zastosowane listwy powinny być jednego producenta.
Gwarancja, wykonanie i odbiór robót
Instalacja elektryczna musi być objęta min. 36 miesięczną gwarancją.
W trakcie trwania gwarancji wszystkie usterki będą usuwane na koszt wykonawcy,
bez względu czy wynikają z wad uŜytych materiałów czy źle wykonanych prac
instalatorskich. Usunięcie usterki musi nastąpić najpóźniej w ciągu 5 dni roboczych.
Jeśli chodzi o tor transmisyjny (składający się z kabla instalacyjnego, paneli
krosowych, kabli krosowych, gniazd przyłączeniowych oraz kabli przyłączeniowych)
wymaga się aby całość była objęta jednolitą, spójną, 25 letnią gwarancją producenta
systemu.
Gwarancja systemowa powinna obejmować:
7
- gwarancję systemową (producent gwarantuje, Ŝe jeśli w jego produktach podczas
dostawy, instalacji, bądź 25-letniej eksploatacji wykryte zostaną wady lub usterki
fabryczne, to produkty te zostaną naprawione lub wymienione
- gwarancję parametrów łącza/kanału (producent gwarantuje, Ŝe łącze stałe bądź
kanał transmisyjny zbudowany z jego komponentów przez okres 25 lat będzie
charakteryzował się parametrami transmisyjnymi przewyŜszającymi wymogi stawiane
przez normę ISO/IEC11801 2nd editio:2002 dla klasy E)
- gwarancję aplikacji (producent gwarantuje, Ŝe na jego systemie okablowania przez
okres 25 lat będą pracowały dowolne aplikacje, współczesne i tworzone w
przyszłości, które zaprojektowane były lub będą dla systemów okablowania klasy E w
rozumieniu normy ISO/IEC 11801 2nd editio:2002)
W czasie wykonywania instalacji naleŜy przestrzegać obowiązujących
standardów, zarówno dla produktów, jak i instalacji oraz wykonywać instalację
zgodnie z instrukcjami instalacyjnymi producenta okablowania strukturalnego.
Po wykonaniu instalacji naleŜy m.in. dokonać oględzin zainstalowanych
połączeń na panelach krosowniczych i na gniazdkach pod kątem tego, czy:
- zakończenie wykonano zgodnie z instrukcją instalacyjną producenta; promień
gięcia jest zgodny z jego wymogami i normami
- zdejmowanie płaszcza/izolacji kabla i rozplatanie par przewodów wykonano
zgodnie z normą EN 50174 oraz wymogami producenta
- oznakowanie komponentów jest zgodne z normą EN 50174; kable ułoŜono,
uporządkowano i wykonano połączenia uziemiające zgodnie z normą EN 50174
i z wymogami producenta
Wymagane
jest
wykonanie
i
przesłanie
do
producenta
okablowania
strukturalnego pełnego pakietu procesu certyfikacji który obejmuje:
- schematy okablowania w formatach AutoCad, PDF, RTF, Visio;
- pełny raport z testów przedstawiający wszystkie parametry elektryczne (oryginalne
pliki pomiarowe z mierników) oraz pomiary dwukierunkowe
- wniosek o certyfikacje musi nastąpić najpóźniej 6 miesięcy po zakończeniu
prac instalacyjnych
Pomiary powinny zostać wykonane akceptowalnymi przez producenta
okablowania przyrządami pomiarowymi z aktualnymi świadectwami kalibracji.
8
Warunkiem koniecznym dla odbioru końcowego instalacji jest uzyskanie
gwarancji
systemowej
producenta
potwierdzającej
weryfikację
wszystkich
zainstalowanych torów na zgodność parametrów z wymaganiami norm Klasy E /
Kategorii 6 wg obowiązujących norm.
Płatność moŜe nastąpić po spisaniu protokołu zdawczo-odbiorczego, do
którego załącznikiem będzie wydruk wszystkich pomiarów, oryginalne pliki
pomiarowe z mierników oraz certyfikat producenta systemu potwierdzający 25-letnią
gwarancję i zgodność zainstalowanych torów z wymogami norm Klasy E/ Kategorii 6
wg obowiązujących norm..
Dokumentacja
Wszystkie kable powinny być oznaczone numerycznie, w sposób trwały, tak
od strony gniazda, jak i od strony szafy dystrybucyjnej. Te same oznaczenia naleŜy
umieścić
w
sposób
trwały
na
gniazdach
sygnałowych
PL
w
punktach
instalacji
kablowej
przyłączeniowych uŜytkowników oraz na panelach krosowych.
Powykonawczo
naleŜy
sporządzić
dokumentację
uwzględniając wszelkie, ewentualne zmiany w trasach kablowych i rzeczywiste
rozmieszczenie punktów przyłączeniowych w pomieszczeniach.
Jakość i parametry uŜywanych elementów – rozwiązania
szczegółowe
Pasywne elementy sieci: gniazda RJ45, przewody UTP, panele krosowe
muszą spełniać wymogi kat. 6. Gniazda RJ45 i gniazda elektryczne w punktach
logicznych mają być montowane w listwach.
Zaleca się aby punkt końcowy PL oparty został na płycie czołowej skośnej (kątowej,
tj. z wyprowadzeniem na dół, na skos kabli przyłączeniowych, zaś do góry kabla
instalacyjnego – w celu zagwarantowania najbardziej łagodnego wprowadzenia
i wyprowadzenia kabli
a takŜe zabezpieczenia przed ich załamywaniem pod
9
wpływem własnego cięŜaru lub przez montera podczas instalacji). Płyta czołowa
powinna posiadać zaślepkę jednego portu aby mogła być równieŜ uŜywana jako
jednoportowa w górnej części powinna posiadać etykietę opisową. Płyta czołowa
powinna być zgodna ze standardem uchwytu typu Mosaic (45x45mm), celem jak
największej uniwersalności i moŜliwości adaptacji do dowolnego systemu i linii
wzorniczej łączników elektroinstalacyjnych dowolnego producenta.
Zaleca się ich montaŜ do puszek o głębokości >70mm.
W opisaną płytę czołową naleŜy zamontować wg. konfiguracji dwa
nieekranowane moduły gniazd RJ45 kat. 6. Moduł RJ45 kategorii 6 w gnieździe i w
panelu powinien mieć taką samą konstrukcję. Powinien zapewniać transmisję do 250
MHz a takŜe powinien umoŜliwiać wykorzystanie do transmisji 10 Gigabit Ethernet
(10GBASE-T), aplikacji do 500 MHz, z ograniczonym limitem długości łącza do 55m.
Powinien zapewniać pełną mechaniczną i elektryczną kompatybilność
wsteczną z modułami RJ45 kat.5e i kat.5. Powinien być równieŜ kompatybilny z
RJ-11.
Moduł nieekranowany RJ45 kat.6 powinien być zbudowany bez płytki PCB,
kaŜdy kontakt (pin) powinien być zbudowany z jednego elementu i być złocony po
stronie wtyku a cynkowany po stronie złącza IDC. Złącza IDC modułu RJ45 powinny
być pod kątem 90st. w stosunku do podłączanej do niego Ŝyły kabla. Moduły RJ45
powinny posiadać moŜliwość podłączania Ŝył kabla do złącza IDC bez uŜycia
dodatkowych specjalizowanych narzędzi jak noŜy krosowniczych lub innych narzędzi
uderzeniowych. Moduł powinien standardowo umoŜliwiać podłączanie Ŝył kabli
instalacyjnych o średnicach od 22 do 24AWG (065-0,50mm) lub linek od 22/7 do
26/7 AWG. TakŜe powinien mieć moŜliwość podłączania Ŝył kabli o większych
lub mniejszych od powyŜszych zakresów średnicach przy uŜyciu dodatkowo
przykręcanych elementów. Moduł RJ45 powinien umoŜliwiać podłączanie kabli
w sekwencji TIA/EIA 568 A i B zachowując równoległy przebieg par bez przeplotu
pary 3,6. Powinien być równieŜ kompatybilny z Power over Ethernet (PoE) oraz
Power over Ethernet+ (PoE+).
Nieekranowany moduł RJ45 kategorii 6 w gnieździe i w panelu powinien mieć
taką samą konstrukcję i
być odporny na co najmniej 1000 cykli łączeniowych
(podłączania do niego wtyku RJ45)
10
Wymagane parametry modułu RJ45 UTP kat.6:
Aplikacje:
IEC 60603-7: Electrical Characteristics of the Telecommunication Outlets
ISO/IEC 11801, Second Edition: September 2002
EN50173-1: May 2007
Standardy:
EC 60603-7: Electrical Characteristics of the Telecommunication Outlets
ISO/IEC 11801, Second Edition: September 2002
EN50173-1: May 2007
TIA/EIA 568B
Dane mechaniczne
Materiał kontaktu CuSn
Powierzchnia kontaktu >0.76 µm złoto >1.2 µm nikiel
Ilość IDC połączeń 8 / jwtyk
Materiał kontaktu IDC CuSn
Dopuszczalny przekrój Ŝyły drut Ø 0.5 mm (AWG24) – 0.65 mm (AWG22)
Dopuszczalny przekrój Ŝyły linka Ø AWG26/7 – AWG22/7
Opis
wartość standardowa
Norma
typowa
Ilość łączeń min.
> 750 wg
ISO/IEC 11801 2nd Ed.
> 1000
Ilość podłączeń
> 20
ISO/IEC 11801 2nd Ed
> 20
liczba (20°C)
11
Charakterystyka transmisji (20 °C)
W celu podniesienia bezpieczeństwa uŜytkowania okablowania, przy zachowanym
standardzie złącza RJ45 w.w. płyty czołowe
posiadać
po
cztery
otwory
przy
w standardzie Mosaic 45 powinny
kaŜdym
gnieździe
RJ45
umoŜliwiające
zainstalowanie mechanicznych zabezpieczeń w celu umoŜliwienia ochrony urządzeń
aktywnych
sieci
komputerowej
przed
podłączeniem
do
innego
systemu
transmisyjnego oraz takiego systemu zabezpieczenia gniazd, który uniemoŜliwi
przypadkowe wyjęcie wtyczki kabla krosowego z gniazda. Gniazda dostępne dla
osób niepowołanych powinny umoŜliwiać ich zaślepienie zabezpieczając przed
niepowołanym podłączenie się do sieci. O ich udostępnieniu osobie trzeciej powinien
decydować administrator sieci zdejmując za pomocą specjalnego klucza blokadę –
zaślepkę gniazda.
Zaleca się, aby 25-letnia gwarancja była standardowym elementem w ofercie
producenta, nie moŜe być oferowana „specjalnie dla tej inwestycji” przez wykonawcę,
dostawcę, dystrybutora, a nawet przez producenta.
Zaleca się, aby wszystkie elementy okablowania (w szczególności: panele
krosowe, gniazda, kabel, kable krosowe, płyty czołowe gniazd, prowadnice kablowe
i inne) były oznaczone logo lub nazwą tego samego producenta i pochodzić
z jednolitej oferty rynkowej producenta.
12
Wszystkie podsystemy, tj. system okablowania logicznego i telefonicznego
muszą być opracowane (tj. zaprojektowane, wykonane i wdroŜone do oferty
rynkowej) przez jednego producenta jako kompletne rozwiązania, celem uzyskania
maksymalnych zapasów transmisyjnych. Niedopuszczalne jest stosowanie rozwiązań
kompletowanych od róŜnych dostawców komponentów (róŜne źródła dostaw kabli,
modułów RJ45, paneli, kabli krosowych, itd.).
Producent oferowanego systemu okablowania strukturalnego musi spełniać
najwyŜsze wymagania jakościowe potwierdzone certyfikatem ISO 9001:2008.
Wszystkie
komponenty
systemu
okablowania
mają
być
zgodne
z
wymaganiami obowiązujących norm wg.: ISO/IEC 11801:2002 wyd.2, EN-501731:2007, IEC 61156-5:2002, ANSI/TIA/EIA 568-B.2-1. Producent systemu musi
przedstawić odpowiednie certyfikaty niezaleŜnego laboratorium, np. 3P, DELTA
Electronics, GHMT potwierdzające zgodność wszystkich elementów systemu z wyŜej
wymienionymi normami.
W celu zagwarantowania UŜytkownikowi Końcowemu najwyŜszej jakości
parametrów technicznych i uŜytkowych cała instalacja musi być (bezpłatnie)
nadzorowana w trakcie budowy oraz zweryfikowana przez inŜynierów ze strony
producenta przed odbiorem technicznym.
Wydajność komponentów ma być potwierdzona certyfikatem De-Embedded
Testing wystawionym przez niezaleŜne laboratorium badawcze.
Zgodnie z wymaganiami norm kaŜdy 4 – parowy kabel ma być w całości
(wszystkie pary) i trwale zakończony na 8-pozycyjnym złączu modularnym – w tym
przypadku na ekranowanym module gniazda RJ45 umieszczonym w zestawie
instalacyjnym naściennym od strony UŜytkownika oraz złączu IDC na panelu
krosowym w szafie.
Niedopuszczalne są Ŝadne zmiany w zakończeniu par transmisyjnych kabla.
Konstrukcja paneli krosowniczych ma zapewniać optymalne wyprowadzenie kabla
bez zagięć i załamań, przy pomocy półki kablowej w jaką powinien być wyposaŜony.
W gniazdach i panelach powinny być zastosowane moduły RJ45 o takiej samej
konstrukcji.
Instalacja powinna być wykonana przy uŜyciu nieekranowanego kabla
instalacyjnego konstrukcji UTP kat.6 z osłoną zewnętrzną trudnopalną (LSZH, LS0H)
kat.6.
13
Kabel musi spełniać następujące wymagania i specyfikacje:
Aplikacje:
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T;
IEEE 802.5 16 MB; ISDN; TPDDI; ATM
Standardy:
EIA/TIA 568B.2;
ISO/IEC 11801 2nd ed.; IEC 61156-5
EN 50173; EN 50288-5-1
Klasyfikacja odporności ogniowej:
PVC:
IEC 60332-1
LSZH:
IEC 60332-1; IEC 60754-2; IEC 61034;
Zaleca się, aby charakterystyka kabla uwzględniała odpowiedni margines pracy, tj.
pozytywne parametry transmisyjne do min. 450MHz dla nieekranowanego kabla
kat.6.
Wymagane parametry kabla teleinformatycznego:
Opis konstrukcji
Opis: Kabel U/UTP Cat.6 450MHz
Aplikacje:
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T;
IEEE 802.5 16 MB; ISDN; TPDDI; ATM
Standardy:
EIA/TIA 568B.2;
ISO/IEC 11801 2nd ed.; IEC 61156-5
EN 50173; EN 50288-5-1
Klasyfikacja odporności ogniowej:
PVC:
IEC 60332-1
LSZH:
IEC 60332-1; IEC 60754-2; IEC 61034;
Średnica przewodnika: drut Ø 0.57 mm (AWG23)
Średnica zewnętrzna kabla 6,3 mm
14
Osłona zewnętrzna: LSZH, szary RAL 7035
Temperatura pracy: -20°C + 60°C
Temperatura podczas instalacji: 0°C + 50°C
Minimalny promień gięcia: 50 mm
Rezystancja pętli stałoprądowej <= 145 ohm/km
Pojemność wzajemna 44 pF/m nom@ 1KHz
Impedancja charakterystyczna (1-100 MHz) (100 ± 5) ohm
NVP. 75%
Opóźnienie propagacji <= 800 ns/100m
Charakterystyka transmisji (20 °C)
W celu ułatwienia w przyszłości eksploatacji okablowania i zapewnienia łatwości jego
rozbudowy wszystkie złącza, zarówno w gniazdach końcowych jak i panelach,
powinny być zarabiane bez uŜycia dodatkowych specjalizowanych narzędzi jak noŜy
krosowniczych lub innych narzędzi uderzeniowych.
Ze względu na wymaganą najwyŜszą trwałość i niezawodność oraz doskonałe
parametry kontaktu naleŜy stosować kable przyłączeniowe i krosowe z wtykami RJ45
zarabianymi fabrycznie z uŜyciem złącz IDC oraz zaciskami antywibracyjnymi.
15
Wszystkie kable przyłączeniowe i krosowe powinny być przetestowanymi przez
producenta. Nie dopuszcza się kabli z wtykami tzw. zalewanymi.
Struktura systemu okablowania
Zadaniem instalacji teleinformatycznej (logicznej) jest zapewnienie transmisji
danych poprzez nieekranowane okablowanie Klasy E / Kategorii 6 (wymóg
UŜytkownika końcowego).
Prowadzenie okablowania poziomego.
Okablowanie poziome naleŜy
prowadzić kanałach natynkowych (listwach).
Prowadzenie kabla w pomieszczeniach, do gniazda końcowego – w kanałach
natynkowych (naleŜy zastosować osprzęt z uchwytem Mosaic). NaleŜy stosować
kable w powłokach trudnopalnych – LSZH. Przy prowadzeniu tras kablowych
zachować bezpieczne odległości od innych instalacji. Odległości między instalacjami
naleŜy zachować zgodnie z wymogami normy EN 50174-2
Medium transmisyjne miedziane.
Ze względu na przepusty kablowe oraz kanały kablowe wymagane jest
zastosowanie medium transmisyjnego o maksymalnej średnicy zewnętrznej 6,3mm.
Nie dopuszcza się kabli o większej średnicy zewnętrznej. Kabel ten ma spełniać
wymagania stawiane komponentom Kategorii 6 przez obowiązujące specyfikacje
norm,
równocześnie
zapewniając
pełną
zgodność
z
niŜszymi
kategoriami
okablowania..
NaleŜy stosować 24-ro portowe panele o wysokości montaŜowej 1U
wyposaŜone w półkę kablową z moŜliwością wyposaŜenia w
moduły RJ45
nieekranowane kat.6 o podobnej konstrukcji co w gniazdach. Panele te umoŜliwiają
wymianę kaŜdego modułu z osobna co umoŜliwia dokonywania naprawy jednego
łącza bez przerywania ciągłości pracy pozostałych.
16
Kalkulacja cenowa
Oferent na podstawie informacji przedstawionych w SIWZ, szkicu budynku
z naniesionym umiejscowieniem CPD i podaniem ilość PL w poszczególnych
pomieszczeniach oraz po wykonaniu wizji lokalnej (moŜliwość dokonania własnych
pomiarów i weryfikacja stanu rzeczywistego z szkicem) powinien wyliczyć średnią
cenę za instalację jednego punktu logicznego, która po przemnoŜeniu przez ilość
punktów logicznych da kwotę za jaką ostatecznie zaprojektuje i wykona cały system
okablowania strukturalnego w budynku. Kwota ta musi zawierać wszystkie koszty
jakie poniesie wykonawca i później nie ulegnie zmianie. W przypadku zamówień
uzupełniających na rozbudowę systemu o dodatkowe punkty kaŜdy punkt będzie
liczony wg zaoferowanej stawki. W ofercie wykonawcy powinna być zawarta
informacja w systemie jakie producenta proponuje wykonać okablowanie strukturalne
(jeśli to moŜliwe podać nazwę tego systemu), jak równieŜ jakich producentów
proponuje jeśli chodzi o inne elementy – listwy, szafa, bezpieczniki.
Normy, które musi spełniać projekt i wykonanie
PN-EN
50173-1:2007
Technika
Informatyczna
–
Systemy
okablowania
–
Systemy
okablowania
strukturalnego – Część 1: Wymagania ogólne
PN-EN
50173-2:2008
Technika
Informatyczna
strukturalnego – Część 2: Budynki biurowe;
PN-EN 50174-1:2002 Technika informatyczna. Instalacja okablowania – Część 1 –
Specyfikacja i zapewnienie jakości;
PN-EN 50174-2:2002 Technika informatyczna. Instalacja okablowania – Część 2 –
Planowanie i wykonawstwo instalacji wewnątrz budynków;
PN-EN 50174-3:2005 Technika informatyczna. Instalacja okablowania – Część 3 –
Planowanie i wykonawstwo instalacji na zewnątrz budynków;
PN-EN 50346:2002 Technika informatyczna. Instalacja okablowania – Badanie
zainstalowanego okablowania
PN-EN
50310:2007
Stosowanie
połączeń
wyrównawczych
i
uziemiających
w budynkach z zainstalowanym sprzętem informatycznym.
17
