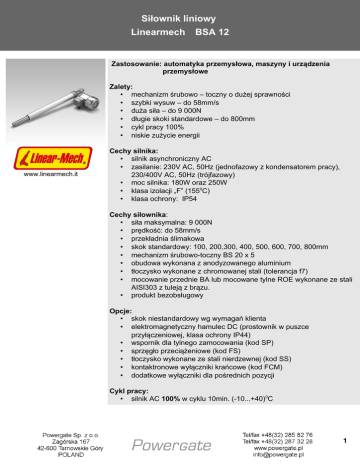

Siłownik liniowy Linearmech BSA 12

Siłownik liniowy
Linearmech
BSA 12
Zastosowanie: automatyka przemysłowa, maszyny i urządzenia
przemysłowe
Zalety:
• mechanizm śrubowo – toczny o dużej sprawności
• szybki wysuw – do 58mm/s
• duża siła – do 9 000N
• długie skoki standardowe – do 800mm
• cykl pracy 100%
• niskie zużycie energii
www.linearmech.it
Cechy silnika:
• silnik asynchroniczny AC
• zasilanie: 230V AC, 50Hz (jednofazowy z kondensatorem pracy),
230/400V AC, 50Hz (trójfazowy)
• moc silnika: 180W oraz 250W
• klasa izolacji „F” (1550C)
• klasa ochrony: IP54
Cechy siłownika:
• siła maksymalna: 9 000N
• prędkość: do 58mm/s
• przekładnia ślimakowa
• skok standardowy: 100, 200,300, 400, 500, 600, 700, 800mm
• mechanizm śrubowo-toczny BS 20 x 5
• obudowa wykonana z anodyzowanego aluminium
• tłoczysko wykonane z chromowanej stali (tolerancja f7)
• mocowanie przednie BA lub mocowane tylne ROE wykonane ze stali
AISI303 z tuleją z brązu.
• produkt bezobsługowy
Opcje:
• skok niestandardowy wg wymagań klienta
• elektromagnetyczny hamulec DC (prostownik w puszce
przyłączeniowej, klasa ochrony IP44)
• wspornik dla tylnego zamocowania (kod SP)
• sprzęgło przeciążeniowe (kod FS)
• tłoczysko wykonane ze stali nierdzewnej (kod SS)
• kontaktronowe wyłączniki krańcowe (kod FCM)
• dodatkowe wyłączniki dla pośrednich pozycji
Cykl pracy:
• silnik AC 100% w cyklu 10min. (-10...+40)0C
1
Siłownik liniowy
Linearmech
BSA 12
Rysunek:
(wymiary podane w mm)
SKOK
kod
SKOK
DŁUGOŚĆ
T
Masa
[mm]
Lc [mm]
C100
100
379
La [mm]
[mm]
[kg]
479
338
8,9
C200
200
479
679
438
9,7
C300
300
579
879
538
10,5
Lc
279+skok
C400
400
679
1079
638
11,3
T
238+skok
C500
500
779
1279
738
12,1
C600
600
879
1479
838
12,9
C700
700
979
1679
938
13,7
C800
800
1079
1879
1038
14,5
Długość [mm]
Dane techniczne siłownika BSA 12
2
Siłownik liniowy
Linearmech
BSA 12
Silnik AC
jednofazowy 230V AC, 50Hz oraz trójfazowy 230/400V AC, 50Hz
Śruba kulowa BS 20 X 5
Oznaczenie
RV1
RN2
RL1
Silnik 180W 4-biegunowy
Obciążenie [N] Prędkość [mm/s]
4300
9000
9000
29
7
3,5
Silnik 250W 2-biegunowy
Obciążenie [N]
Prędkość [mm/s]
3060
9000
9000
58
14
7
Żywotność mechanizmu śrubowo – tocznego.
Magnetyczny wyłącznik krańcowy (kontaktron)
Pole magnetyczne pierścienia zamontowanego na nakrętce
aktywuje kontaktron usytuowany na rurze ochronnej tłoczyska.
Pozycja kontaktronu wzdłuż rury może być regulowana.
Wyłączniki użyte do określenia pozycji pośrednich pomiędzy
skrajnymi pozycjami (pomiędzy Lc oraz La) przełączają się
pomiędzy dwoma różnymi położeniami w zależności od kierunku
ruchu tłoczyska.
UWAGA: Kontaktron nie może być włączony szeregowo
pomiędzy zasilanie a silnik elektryczny. Kontaktron należy
podłączyć do układu sterującego aktywującego przekaźnik.
3
Siłownik liniowy
Linearmech
BSA 12
Konaktron – wartości znamionowe
Napięcie znamionowe
Moc przełączania (max.)
Prąd przełączania (max.)
DC
AC
3 – 130V
3 – 130V
20W
20VA
300mA (obciążenie rezystancyjne)
Obciążenie indukcyjne (max.)
3W
Wykonanie standardowe:
kontaktron ze stykiem NC, wyposażony
w sygnalizacyjne
diody LED oraz warystor
zabezpieczający przed
przepięciami.
