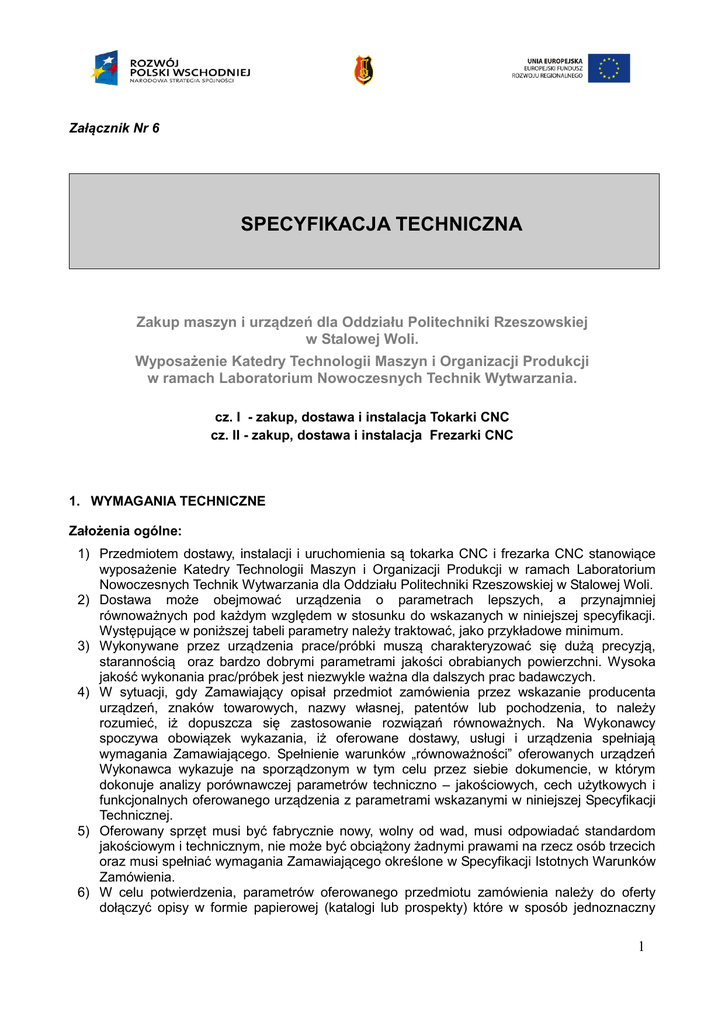

SPECYFIKACJA TECHNICZNA
Zakup maszyn i urządzeń dla Oddziału Politechniki Rzeszowskiej
w Stalowej Woli.
Wyposażenie Katedry Technologii Maszyn i Organizacji Produkcji
w ramach Laboratorium Nowoczesnych Technik Wytwarzania.
cz. I - zakup, dostawa i instalacja Tokarki CNC
cz. II - zakup, dostawa i instalacja Frezarki CNC
1. WYMAGANIA TECHNICZNE
Założenia ogólne:
1) Przedmiotem dostawy, instalacji i uruchomienia są tokarka CNC i frezarka CNC stanowiące
wyposażenie Katedry Technologii Maszyn i Organizacji Produkcji w ramach Laboratorium
Nowoczesnych Technik Wytwarzania dla Oddziału Politechniki Rzeszowskiej w Stalowej Woli.
2) Dostawa może obejmować urządzenia o parametrach lepszych, a przynajmniej
równoważnych pod każdym względem w stosunku do wskazanych w niniejszej specyfikacji.
Występujące w poniższej tabeli parametry należy traktować, jako przykładowe minimum.
3) Wykonywane przez urządzenia prace/próbki muszą charakteryzować się dużą precyzją,
starannością oraz bardzo dobrymi parametrami jakości obrabianych powierzchni. Wysoka
jakość wykonania prac/próbek jest niezwykle ważna dla dalszych prac badawczych.
4) W sytuacji, gdy Zamawiający opisał przedmiot zamówienia przez wskazanie producenta
urządzeń, znaków towarowych, nazwy własnej, patentów lub pochodzenia, to należy
rozumieć, iż dopuszcza się zastosowanie rozwiązań równoważnych. Na Wykonawcy
spoczywa obowiązek wykazania, iż oferowane dostawy, usługi i urządzenia spełniają
wymagania Zamawiającego. Spełnienie warunków „równoważności” oferowanych urządzeń
Wykonawca wykazuje na sporządzonym w tym celu przez siebie dokumencie, w którym
dokonuje analizy porównawczej parametrów techniczno – jakościowych, cech użytkowych i
funkcjonalnych oferowanego urządzenia z parametrami wskazanymi w niniejszej Specyfikacji
Technicznej.
5) Oferowany sprzęt musi być fabrycznie nowy, wolny od wad, musi odpowiadać standardom
jakościowym i technicznym, nie może być obciążony żadnymi prawami na rzecz osób trzecich
oraz musi spełniać wymagania Zamawiającego określone w Specyfikacji Istotnych Warunków
Zamówienia.
6) W celu potwierdzenia, parametrów oferowanego przedmiotu zamówienia należy do oferty
dołączyć opisy w formie papierowej (katalogi lub prospekty) które w sposób jednoznaczny
1
pozwolą stwierdzić, że parametry eksploatacyjno – techniczne oferowanego urządzenia będą
zgodne z wymaganiami Zamawiającego.
7) Urządzenie musi spełniać wymagania dyrektywy "Nowego Podejścia UE” znak CE.
2. Część I Zamówienia:
Parametry techniczne : Stanowisko tokarskie CNC
PODSTAWOWE WYMAGANIA TECHNICZNE
Lp.
Nazwa
Nazwa parametru
Wielkość parametru
(nie gorszy niż lub równoważny)
Obszar roboczy
1.
Długość toczenia
[mm]
min 330
2.
Średnica toczenia
[mm]
min 130
3.
Zakres ruchu w osiach X/Z
[mm]
min 45/230
4.
Średnica toczenia z konikiem
[mm]
min 50
5.
Długość toczenia z konikiem
[mm]
min 200
Wrzeciono
1.
Średnica przelotowa wrzeciona
[mm]
min 16
2.
Moc silnika we wrzecionie
[kW]
min 0,70
3.
Zakres prędkości obrotowej
[obr/min]
min 120 - 4000
Głowica narzędziowa
1.
Liczba narzędzi głowicy
2.
Uchwyt
min. 8
standardowy
Wymiary/masa
1.
Masa
2.
Wymiary LxDxH
1
[kg]
max 100
[mm]
max 850 x 700 x 400
Zasilanie elektryczne
1
Kolejno : długość x głębokość x wysokość
2
1.
Napięcie/częstotliwość
2.
Moc
3.
Zamknięty obszar roboczy obrabiarki
[V]/[Hz]
230/50-60
[kW]
min 0,85
Tak
Pulpit i Sterowanie CNC
z możliwością wymiany
Tak
1.
System sterowania
system sterowania do oferowanej obrabiarki
2.
Menu – interfejs użytkownika
język polski
3.
Wejście/Wyjście danych
USB, LAN
4.
Ilość sterowanych osi
2
Dołączone oprogramowanie do 3-wymiarowej grafiki
Tak
Wyposażenie tokarki
1.
Uchwyt trójszczękowy samocentrujący z kompletem szczęk
Tak
2.
Stół pod obrabiarkę
Tak
3.
Jednostka sterująca
Tak
4.
Optyczny przyrząd do ustawiania narzędzi
Tak
5.
Tulejki redukcyjne komplet
min 8 sztuk
6.
Komplet noży tokarskich (prawy, lewy, neutralny, odcinający, do
gwintów zewnętrznych)
min 5 sztuk
7.
Płytki skrawające do noży
min 20 sztuk
8.
Zestaw wierteł
9.
Nawiertak
10.
Kółko ręczne
11.
Dołączone akcesoria
w zakresie od 2 do 10 mm po jednej sztuce
min 2 sztuki
Tak
min 5 m kabel USB
Oprócz powyższych parametrów, oferowane urządzenie musi spełniać poniższe wymagania
dodatkowe:
Lp. Nazwa
Dokumentacja
urządzeń
i
instrukcje
1.
w języku polskim w formie drukowanej i na CD.
2. Dokumentacja DTR
Opis
obsługi
muszą
być
dostarczone
3. Urządzenie powinno posiadać znak CE
4.
Urządzenie powinno być wykonane zgodnie ze standardowymi wymogami pod względem
bezpieczeństwa pracy
Tak
Tak
Tak
Tak
3
Instalacja maszyny w miejscu wskazanym przez klienta. Cena urządzeń musi zawierać
5. również dostawę, załadunek, rozładunek, montaż, uruchomienie i szkolenie oraz odbiór
maszyny.
2
6. Czas reakcji serwisu na zgłoszenie - nie dłuższy niż 4 dni
Szkolenie
personelu
w
zakresie
programowania
oraz
obsługi
urządzeń
7. i ich konserwacji (dla min 2 osób) w terminie wyznaczonym przez Zamawiającego po
dostarczeniu, montażu i instalacji urządzenia.
Okres pełnej gwarancji na urządzenia stanowiące wyposażenie laboratorium oraz na
8.
wszystkie części składowe wyposażenia musi wynosić minimum 36 miesięcy.
Bezpłatne przeglądy okresowe przez okres minimum 36 miesięcy od daty odbioru
9.
końcowego, raz w ciągu roku kalendarzowego.
3
10. Serwis gwarancyjny i pogwarancyjny
11. Dostępność części zamiennych przez minimum 5 lat od daty wygaśnięcia gwarancji
Tak
Tak
Tak
Tak
Tak
Tak
Tak
3. Część II Zamówienia:
Parametry techniczne: Stanowisko frezarskie CNC
PODSTAWOWE WYMAGANIA TECHNICZNE
Nazwa
Lp.
Nazwa parametru
Wielkość parametru
(nie gorszy niż lub równoważny)
Zakres obróbki
1. Zakres obróbki X-Y-Z
[mm]
min 180/120/250
2. Efektywny skok osi Z
[mm]
min 100
[mm]
min 400 x 120
[kg]
min 10
[kW]
min 0,70
[obr/min]
min 150-3500
szt.
min 8
Stół Frezarski
1. Powierzchnia stołu (LxD)
2. Dopuszczalne obciążenie stołu
Napęd wrzeciona
1.
Silnik AC o mocy [kW]
2.
Zakres prędkości obrotowej
Magazyn narzędziowy
1.
Liczba narzędzi w magazynie
2.
Oprawki
2
3
SK30
Czas reakcji serwisu jest to czas jaki upływa od chwili zgłoszenia awarii w dniach roboczych do momentu przyjazdu serwisanta do
miejsca zainstalowanego urządzenia. Dotyczy to sytuacji, w której niemożliwe jest usunięcie awarii (usterki) na drodze konsultacji
telefonicznych.
Serwis urządzeń musi być realizowany przez producenta lub autoryzowanego partnera serwisowego producenta – wymagane jest
oświadczenie Wykonawcy potwierdzające, że serwis będzie realizowany przez producenta lub autoryzowanego partnera
serwisowego producenta (należy dołączyć do oferty).
4
Posuwy
Prędkość posuwu
1.
[m/min]
w zakresie 0-2
[kg]
max 220
[mm]
max 1000 x 1000 x 980
[V]/[Hz]
230/50-60
[kW]
min 0,85
Wymiary/masa
4
1.
Masa
2.
Wymiary LxDxH
Zasilanie elektryczne
1.
Napięcie/częstotliwość
2.
Moc
3.
Zamknięty obszar roboczy obrabiarki
Tak
Pulpit i Sterowanie CNC
z możliwością zamiany
1.
System sterowania
2.
Menu - interfejs użytkownika
Wejście/Wyjście danych
3.
Ilość sterowanych osi
4.
Dołączone oprogramowanie do 3–wymiarowej grafiki
dwa niezależne systemy sterowania
współdziałające z urządzeniem
Język polski
USB, LAN
3
Tak
Wyposażenie frezarki
1.
Stół pod obrabiarkę
Tak
2.
Imadło maszynowe
Tak
3.
Oprawka narzędziowa z tulejkami
4.
Oprawka do głowicy frezarskiej
Tak
5.
Oprawka do gwintowników M5, M6, M8
Tak
6.
Czujnik zegarowy
Tak
7.
Wskaźnik krawędzi
w zakresie min od 2 do 14 mm
Tak
min (8 bar, wydajność 50l/min, 230 V/50
Hz, 0,34 KW)
cicha praca do 40 db
8.
Sprężarka powietrza wraz z wyposażeniem
9.
Kółko ręczne
Tak
10.
Jednostka sterująca
Tak
11.
Zestaw wierteł
4
w zakresie minimum od 2 do 10 mm po
jednej sztuce
Zgodnie z wymogami branży konstrukcyjno - budowlanej masa ta nie może przekroczyć wagi 220 kg, gdyż nośność stropów była
liczona na obciążenie użytkowe jak dla sal lekcyjnych
5
12.
Zestaw frezów
13.
Dołączone akcesoria
w zakresie minimum od 2 do 14 mm po
jednej sztuce
min 5 m kabel USB
Oprócz powyższych parametrów, oferowane urządzenie musi spełniać poniższe wymagania
dodatkowe:
Lp. Nazwa
Dokumentacja urządzeń i instrukcje obsługi muszą być dostarczone w języku polskim
w formie drukowanej i na CD.
2. Dokumentacja DTR
1.
3. Urządzenie powinno posiadać znak CE
Urządzenie powinno być wykonane zgodnie ze standardowymi wymogami pod względem
bezpieczeństwa pracy
Instalacja maszyny w miejscu wskazanym przez klienta. Cena urządzeń musi zawierać także
5.
dostawę, załadunek, rozładunek, montaż, uruchomienie i szkolenie oraz odbiór maszyny.
5
6. Czas reakcji serwisu na zgłoszenie - nie dłuższy niż 4 dni
4.
Szkolenie
personelu
w
zakresie
programowania
oraz
obsługi
urządzeń
7. i jego konserwacji (dla min 2 osób) w terminie wyznaczonym przez Zamawiającego po
dostarczeniu, montażu i instalacji urządzenia.
Okres pełnej gwarancji na urządzenia stanowiące wyposażenie laboratorium oraz na
8.
wszystkie części składowe wyposażenia musi wynosić minimum 36 miesięcy.
Bezpłatne przeglądy okresowe przez okres minimum 36 miesięcy od daty odbioru
9.
końcowego, raz w ciągu roku kalendarzowego.
6
10. Serwis gwarancyjny i pogwarancyjny
11. Dostępność części zamiennych przez minimum 5 lat od daty wygaśnięcia gwarancji
Opis
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
4. PARAMETRY TRANSPORTOWO – INSTALACYJNE URZĄDZEŃ
Wyposażenie Katedry Technologii Maszyn i Organizacji Produkcji w ramach Laboratorium
Nowoczesnych Technik Wytwarzania w wersji do transportu i/lub instalacji (montażu)
w pomieszczeniu Laboratoryjnym Oddziału Politechniki Rzeszowskiej w Stalowej Woli ma
umożliwić zamontowanie jej w pomieszczeniu posiadającym otwór drzwiowy, którego wymiary
zostały przedstawione na rysunku stanowiącym Załącznik Nr 9 do Specyfikacji Istotnych
Warunków Zamówienia. Zamawiający nie przewiduje wykuwania drzwi lub innych prac
budowlanych dotyczących wprowadzenia maszyn do pomieszczeń laboratoryjnych.
Koszt transportu, ustawienia, instalacji i uruchomienia urządzeń stanowiących wyposażenie
Katedry Technologii Maszyn i Organizacji Produkcji w ramach Laboratorium Nowoczesnych
Technik Wytwarzania ponosi Dostawca.
Dokumentacja budowlana, montażowa i przyłączeniowa musi być udostępniona przez Dostawcę
nie później niż 40 dni przed planowanym terminem instalacji.
